Qt/C++属性设计器动态加载控件属性与Q_PROPERTY解析

控件能够被拖曳和拉伸是基本前提，接下来的核心任务便是如何动态加载被选中控件的属性。Qt的属性机制异常强大，堪称“强大到爆”。如果你在编写自定义控件时，使用 Q_PROPERTY 宏仔细描述过属性，那么这些属性将能在整个Qt生态的各种应用场景中被轻松识别和加载，无论是Widget的属性设计还是QML的属性绑定，都极为方便。

观察Qt Designer的属性编辑器，其外观与表格控件颇为相似。若要自己从头实现这样一个组件，代价巨大。事实上，Qt官方在 qt-solutions 项目中提供了一个开源组件——qtpropertybrowser。网络上有很多关于它的使用教程和演示，非常详尽。笔者也对其部分代码进行了修改，以实现父类属性过滤和中文属性名称映射等功能。

功能概览

1. 自动加载插件文件中的所有控件并生成列表，默认自带控件超过120个。
2. 拖曳控件到画布即可自动生成对应实例，所见即所得。
3. 右侧提供中文属性栏，修改属性可立即应用到选中的控件上，直观简洁，易于上手。
4. 独创高效的属性栏文字翻译映射机制，方便扩展支持其他语言。
5. 自动提取并显示控件的所有属性，包括枚举值下拉框等。
6. 支持手动选择并导入外部插件文件。
7. 可将当前画布的所有控件配置导出为XML文件。
8. 可通过选择XML文件打开并自动加载已保存的控件布局。
9. 支持通过滑动条、勾选模拟数据复选框、文本框输入三种方式生成测试数据并应用到所有控件。
10. 控件支持八个方向拉伸调整大小，自适应任意分辨率，支持键盘方向键微调位置。
11. 支持通过串口采集、网络采集、数据库采集三种方式设置数据。
12. 代码精简，注释详尽，可作为组态软件的雏形，便于拓展更多功能。
13. 纯Qt编写，支持任意Qt版本、任意编译器及任意操作系统。

界面效果

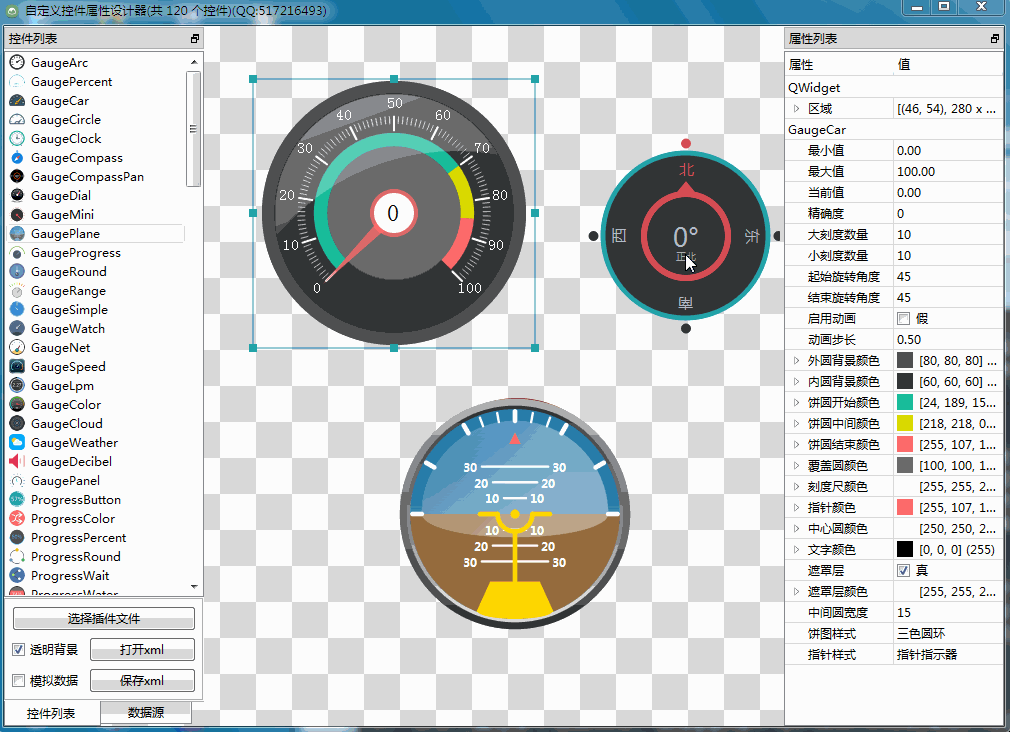

图：属性设计器主界面，展示多种仪表盘控件及其属性设置面板。

核心代码解析

以下代码展示了如何通过Qt的元对象系统（Meta-Object System）动态加载和显示对象的属性，这是实现属性编辑器的关键。如果你对 C++ 的反射和元编程机制感兴趣，可以在云栈社区的C/C++板块找到更多深度讨论。

void QtObjectController::setObject(QObject *object)
{
    // 如果设置的控件已是当前控件，则直接返回
    if (d_ptr->m_object == object) {
        return;
    }

    if (d_ptr->m_object) {
        d_ptr->saveExpandedState();
        QListIterator<QtProperty *> it(d_ptr->m_topLevelProperties);
        while (it.hasNext()) {
            d_ptr->m_browser->removeProperty(it.next());
        }
        d_ptr->m_topLevelProperties.clear();
    }

    d_ptr->m_object = object;

    if (!d_ptr->m_object) {
        return;
    }

    // 加载父类的属性
    d_ptr->addClassPropertiesParent(d_ptr->m_object->metaObject()->superClass());
    // 加载当前控件的属性
    d_ptr->addClassProperties(d_ptr->m_object->metaObject());
    // 恢复节点展开状态
    d_ptr->restoreExpandedState();
    // 折叠所有节点
    d_ptr->collapseAll();
}

void QtObjectControllerPrivate::addClassProperties(const QMetaObject *metaObject)
{
    if (!metaObject) {
        return;
    }

    QtProperty *classProperty = m_classToProperty.value(metaObject);
    if (!classProperty) {
        QString className = QLatin1String(metaObject->className());
        classProperty = m_manager->addProperty(QtVariantPropertyManager::groupTypeId(), className);
        m_classToProperty[metaObject] = classProperty;
        m_propertyToClass[classProperty] = metaObject;

        for (int idx = metaObject->propertyOffset(); idx < metaObject->propertyCount(); idx++) {
            QMetaProperty metaProperty = metaObject->property(idx);
            int type = metaProperty.userType();
            QtVariantProperty *subProperty = 0;

            // 将英文属性名映射为中文
            QString propertyName = metaProperty.name();
            propertyName = QtPropertyName::maps.value(propertyName, propertyName);

            if (!metaProperty.isReadable()) {
                subProperty = m_readOnlyManager->addProperty(QVariant::String, propertyName);
                subProperty->setValue(QLatin1String("< Non Readable >"));
            } else if (metaProperty.isEnumType()) {
                if (metaProperty.isFlagType()) {
                    subProperty = m_manager->addProperty(QtVariantPropertyManager::flagTypeId(), propertyName);
                    QMetaEnum metaEnum = metaProperty.enumerator();
                    QMap<int, bool> valueMap;
                    QStringList flagNames;
                    for (int i = 0; i < metaEnum.keyCount(); i++) {
                        int value = metaEnum.value(i);
                        if (!valueMap.contains(value) && isPowerOf2(value)) {
                            valueMap[value] = true;
                            flagNames.append(QLatin1String(metaEnum.key(i)));
                        }
                        subProperty->setAttribute(QLatin1String("flagNames"), flagNames);
                        subProperty->setValue(flagToInt(metaEnum, metaProperty.read(m_object).toInt()));
                    }
                } else {
                    subProperty = m_manager->addProperty(QtVariantPropertyManager::enumTypeId(), propertyName);
                    QMetaEnum metaEnum = metaProperty.enumerator();
                    QMap<int, bool> valueMap; // 避免显示具有相同值的多个枚举项
                    QStringList enumNames;
                    for (int i = 0; i < metaEnum.keyCount(); i++) {
                        int value = metaEnum.value(i);
                        if (!valueMap.contains(value)) {
                            valueMap[value] = true;
                            // 将枚举键名也强制转为中文
                            QString enumName = metaEnum.key(i);
                            enumName = QtPropertyName::maps.value(enumName, enumName);
                            enumNames.append(enumName);
                        }
                    }
                    subProperty->setAttribute(QLatin1String("enumNames"), enumNames);
                    subProperty->setValue(enumToInt(metaEnum, metaProperty.read(m_object).toInt()));
                }
            } else if (m_manager->isPropertyTypeSupported(type)) {
                if (!metaProperty.isWritable()) {
                    subProperty = m_readOnlyManager->addProperty(type, propertyName + QLatin1String(" (Non Writable)"));
                }
                if (!metaProperty.isDesignable()) {
                    subProperty = m_readOnlyManager->addProperty(type, propertyName + QLatin1String(" (Non Designable)"));
                } else {
                    subProperty = m_manager->addProperty(type, propertyName);
                }
                subProperty->setValue(metaProperty.read(m_object));
            } else {
                subProperty = m_readOnlyManager->addProperty(QVariant::String, propertyName);
                subProperty->setValue(QLatin1String("< Unknown Type >"));
                subProperty->setEnabled(false);
            }
            classProperty->addSubProperty(subProperty);
            m_propertyToIndex[subProperty] = idx;
            m_classToIndexToProperty[metaObject][idx] = subProperty;
        }
    } else {
        updateClassProperties(metaObject, false);
    }

    m_topLevelProperties.append(classProperty);
    m_browser->addProperty(classProperty);
}

void QtObjectControllerPrivate::addClassPropertiesParent(const QMetaObject *metaObject)
{
    if (!metaObject) {
        return;
    }

    // 存储需要过滤的父类属性名（例如某些通用属性可能不需要显示）
    QStringList keyName;
    keyName << "geometry";

    QtProperty *classProperty = m_classToProperty.value(metaObject);
    if (!classProperty) {
        QString className = QLatin1String(metaObject->className());
        classProperty = m_manager->addProperty(QtVariantPropertyManager::groupTypeId(), className);
        m_classToProperty[metaObject] = classProperty;
        m_propertyToClass[classProperty] = metaObject;

        for (int idx = metaObject->propertyOffset(); idx < metaObject->propertyCount(); idx++) {
            QMetaProperty metaProperty = metaObject->property(idx);
            int type = metaProperty.userType();
            QtVariantProperty *subProperty = 0;

            // 如果当前属性不在允许显示的列表中，则跳过
            QString propertyName = metaProperty.name();
            if (!keyName.contains(propertyName)) {
                continue;
            }

            propertyName = QtPropertyName::maps.value(propertyName, propertyName);

            // ... (属性创建逻辑与addClassProperties类似，此处省略以保持简洁)
            classProperty->addSubProperty(subProperty);
            m_propertyToIndex[subProperty] = idx;
            m_classToIndexToProperty[metaObject][idx] = subProperty;
        }
    } else {
        updateClassProperties(metaObject, false);
    }

    m_topLevelProperties.append(classProperty);
    m_browser->addProperty(classProperty);
}

控件库介绍

本设计器背后是一个丰富的自定义控件库，为可视化开发提供了强大支持。

1. 种类丰富：包含超过150个精美控件，涵盖各种仪表盘、进度条、曲线图、标尺、温度计、导航栏等，数量远超Qwt等传统库。
2. 独立低耦合：每个控件类独立封装，仅包含一个头文件和一个实现文件，不依赖其他控件代码。你可以轻松地将单个控件以源码形式集成到项目中，极大减少了代码量。
3. 跨平台兼容：全部采用纯Qt（QWidget+QPainter）编写，支持Qt 4.6至Qt 5.12的所有版本，兼容MSVC、GCC、MinGW等编译器，可在Windows、Linux、macOS及嵌入式Linux上稳定运行，无乱码问题。
4. 易于集成与学习：控件可直接集成到Qt Creator中，像使用内置控件一样拖拽使用。每个控件都有独立的演示程序(DEMO)和一个综合所有控件的集成DEMO。源代码包含详细中文注释，遵循统一规范，是学习 Qt自定义控件开发的优秀资料，欢迎到云栈社区交流相关经验。
5. 设计器支持：集成了本文所述的自定义控件属性设计器，支持拖拽设计和XML格式的导入导出，实现所见即所得。
6. 灵活部署：所有控件最终可编译生成一个动态库文件（DLL或SO），方便在Qt Creator中直接使用。同时提供ActiveX控件版本，可直接在IE浏览器中运行。
7. 持续更新：控件库会不定期增加新控件并完善现有功能，SDK持续更新。
