ESP32+Blynk IoT入门实战：手机远程控制LED灯详解

对于刚接触物联网（IoT）的开发者来说，通过手机远程控制一盏LED灯是绝佳的入门项目。这个项目将引导你使用 ESP32 开发板连接 Wi-Fi，并通过 Blynk IoT 平台与手机 App 联动，让你在任意有网络的地方都能控制硬件。整个实践过程会涉及 Wi-Fi 连接、云端通信、虚拟引脚（Virtual Pin）等物联网核心概念。

一、准备清单

在开始动手之前，请准备好以下硬件：

• ESP32 开发板
• USB-A 转 Micro-USB 数据线
• ESP32 30Pin 扩展板（可选，用于更方便接线）
• 红色 LED
• 330Ω 电阻（1 个）
• 杜邦线若干
• 面包板

二、Blynk Cloud 端配置

我们首先需要在云端配置好设备模型和控制界面。

1）登录云端与进入开发者区域

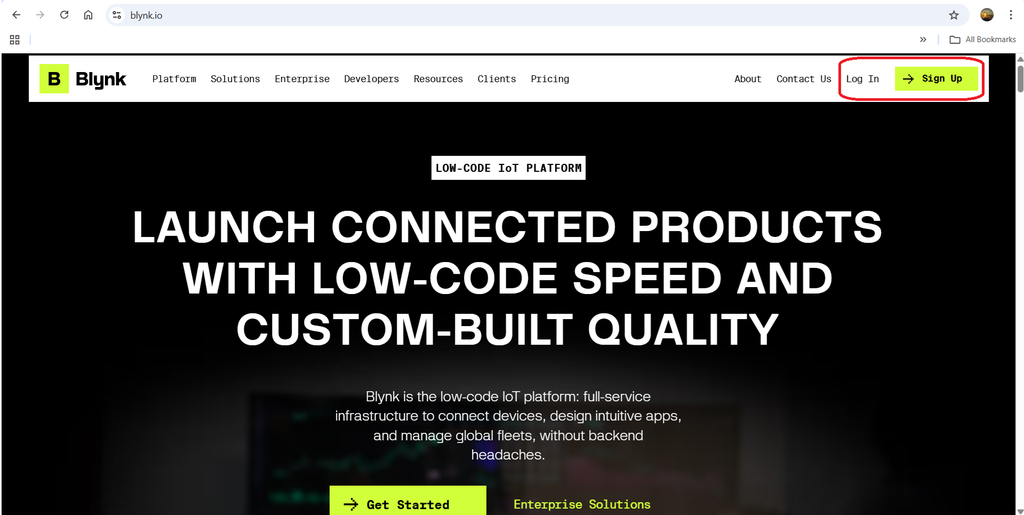

• 打开 Blynk Cloud 并登录你的账号（如果没有，请先注册）。

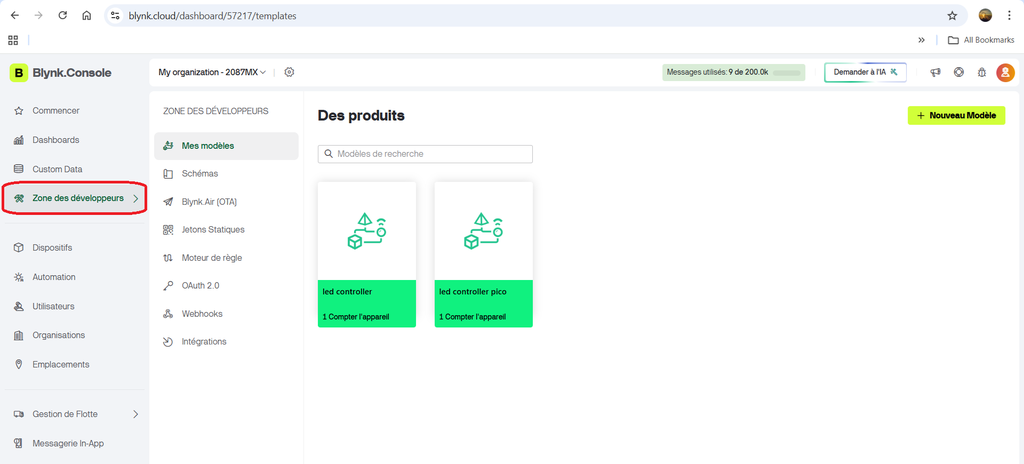

• 从左侧菜单进入 Developer Zone（开发者区域），这里用于创建设备模板和进行相关配置。

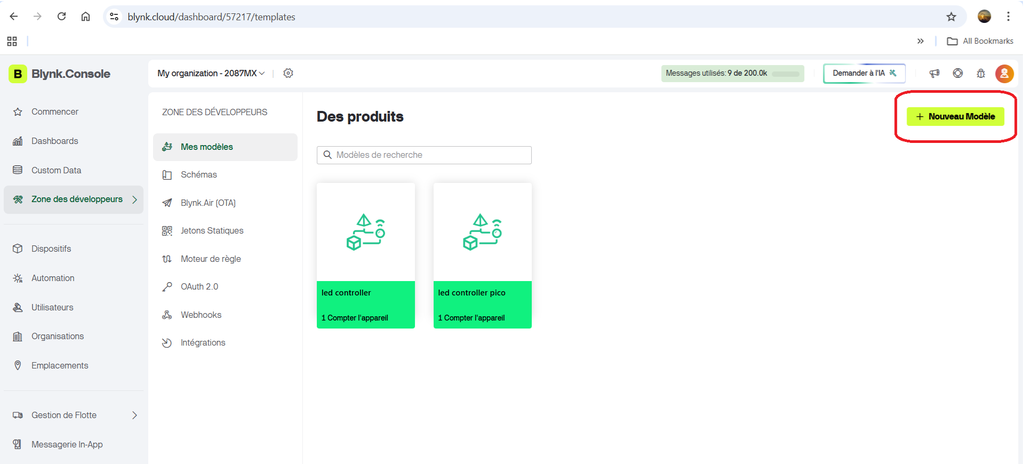

2）创建 Template（模板）

在 New Template 中填写以下信息：

• Name： led controller esp32
• Hardware： ESP32（选择你实际使用的板卡类型）
• Connection Type： WiFi
  填写完成后，点击 Done。

3）创建 Datastream：Virtual Pin（虚拟引脚）

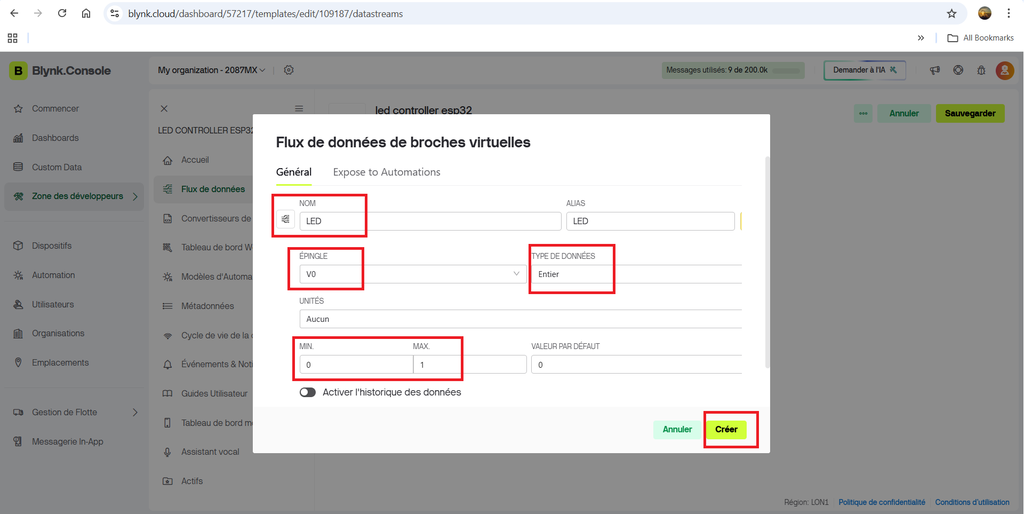

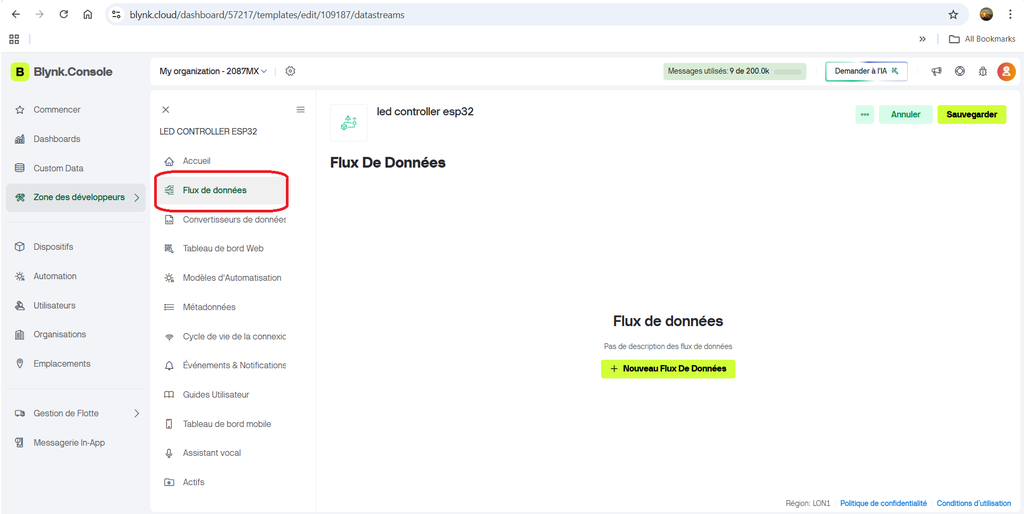

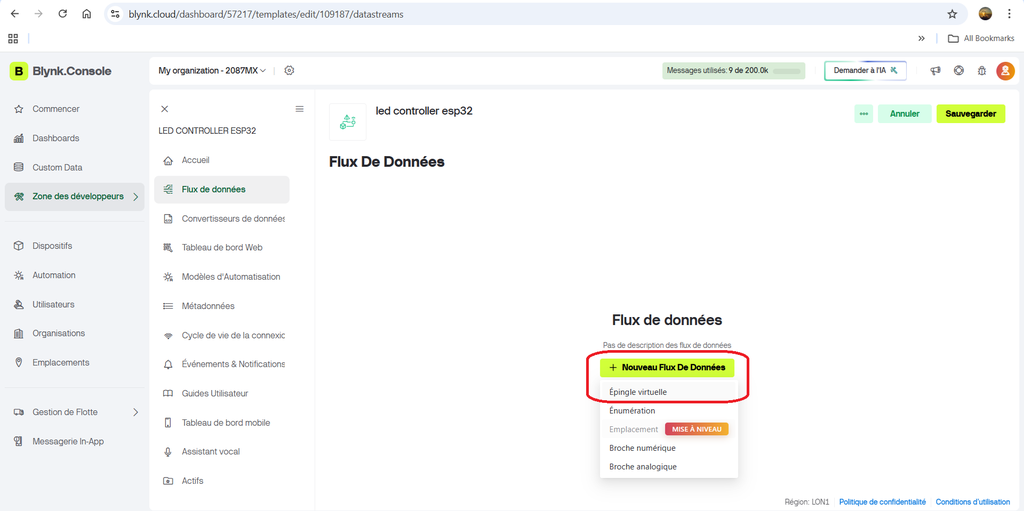

在刚创建的模板中，进入 Datastreams → New Datastream → Virtual Pin，并进行如下设置：

• Name： LED
• Pin： V0
• Data Type： Integer
• Min： 0
• Max： 1

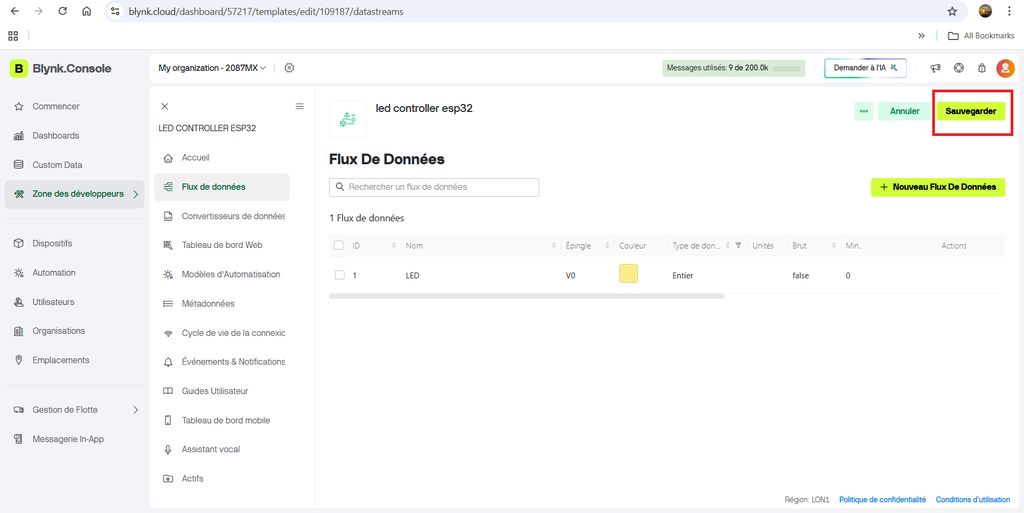

  创建后，记得点击页面上的 Save 按钮保存配置。

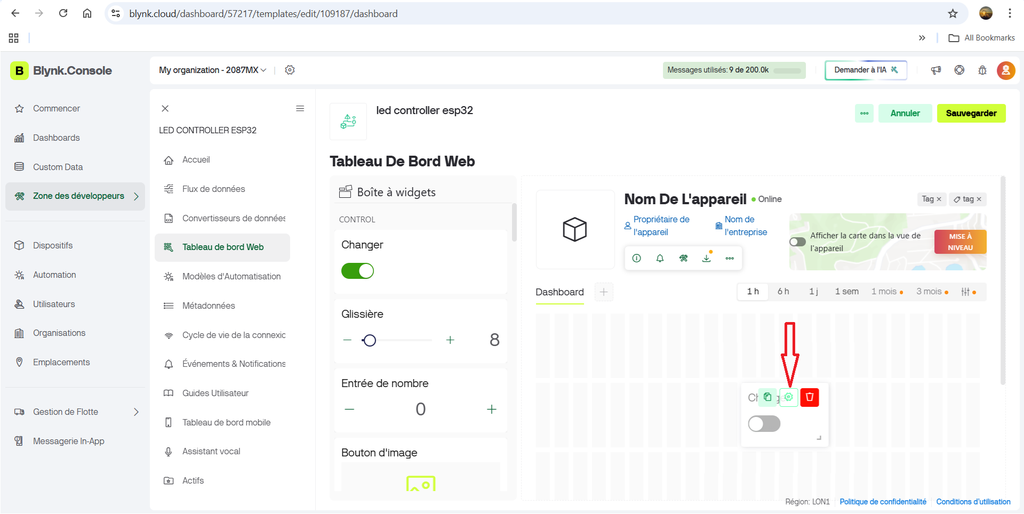

4）搭建 Web Dashboard（网页控制台）

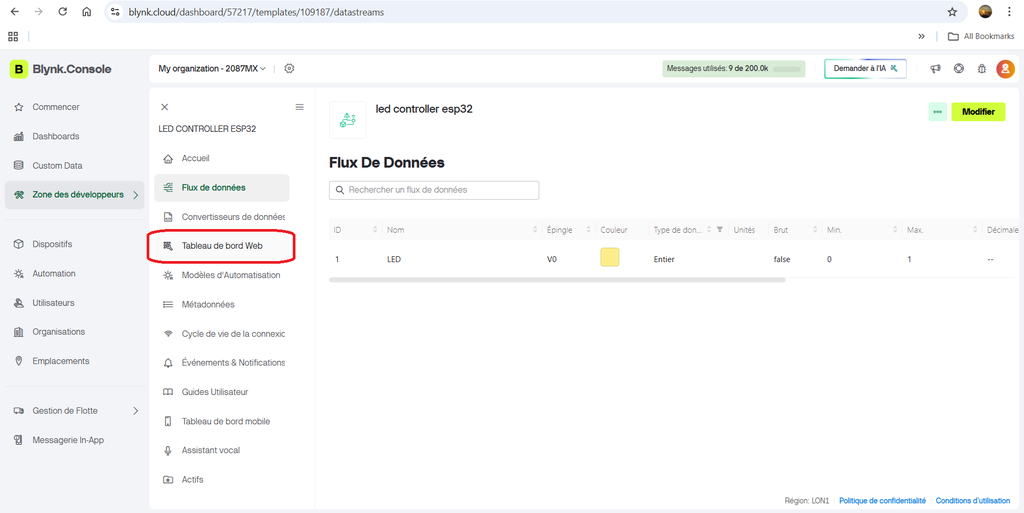

接下来，我们为设备创建一个网页控制界面。进入 Web Dashboard → Edit 页面。

1. 从左侧控件箱中添加一个 Switch（开关）控件到画布上。

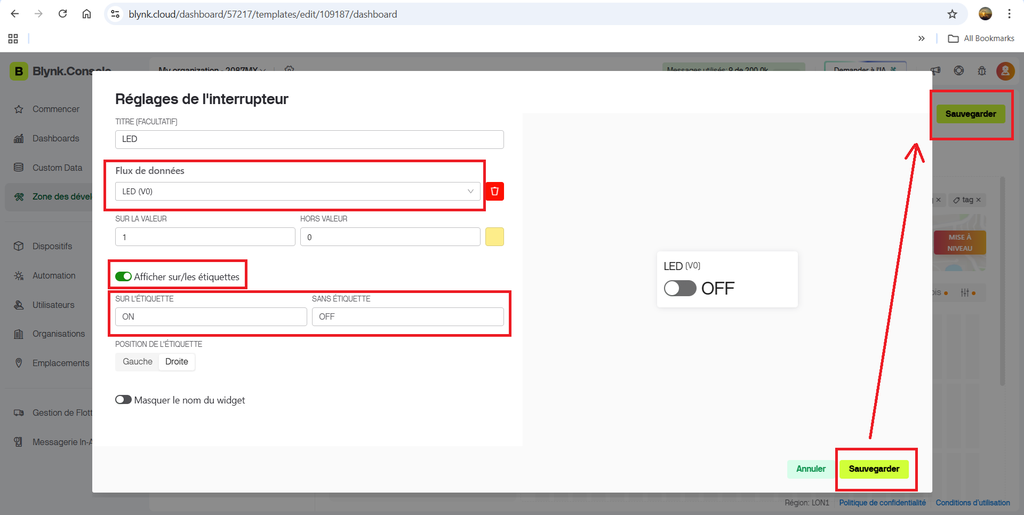

2. 点击这个开关控件进行设置：
   • Datastream： 选择 LED (V0)
   • ON value： 1
   • OFF value： 0
3. 配置完成后，先保存开关控件的设置，然后务必再点击一次页面顶部的 Save 按钮，完成双重保存。

5）从模板创建设备，并复制三行关键参数

云端模型配置好后，我们需要基于它创建一个真实的设备实例。

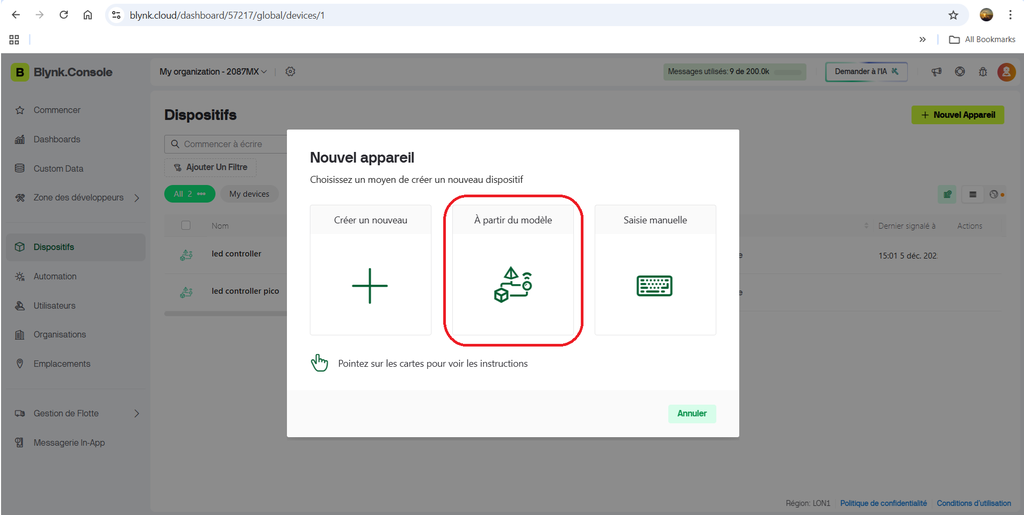

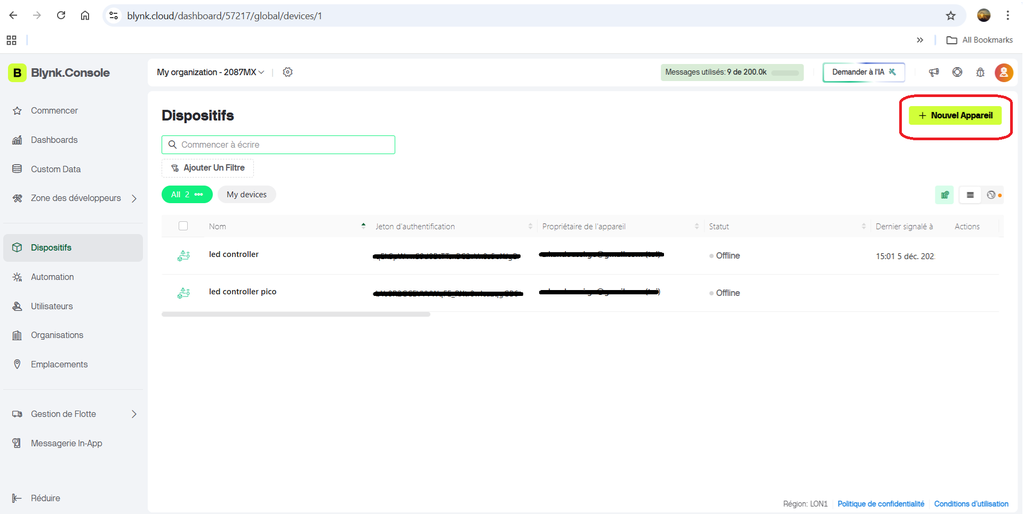

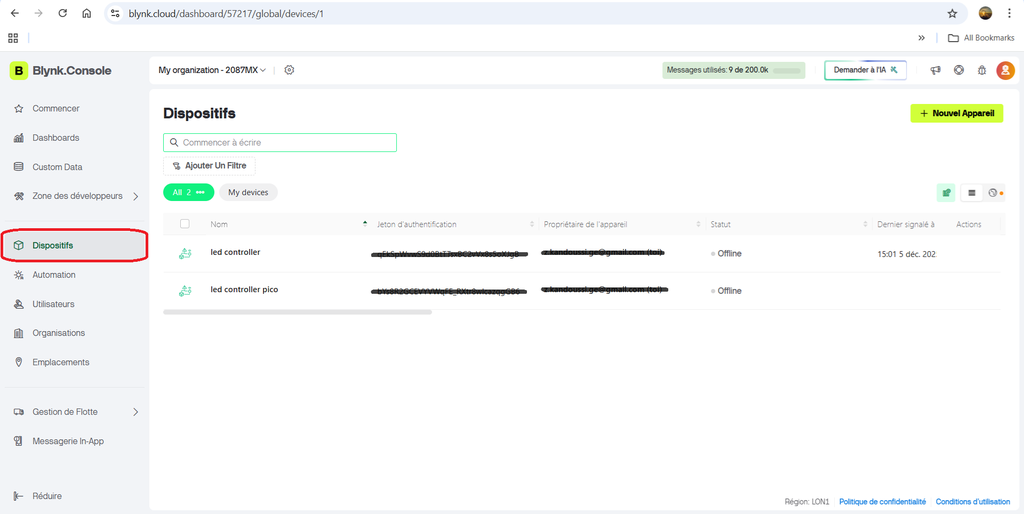

1. 进入 Devices → New Device → Create From Template。
2. 选择你刚刚创建的 led controller esp32 模板，然后创建设备。

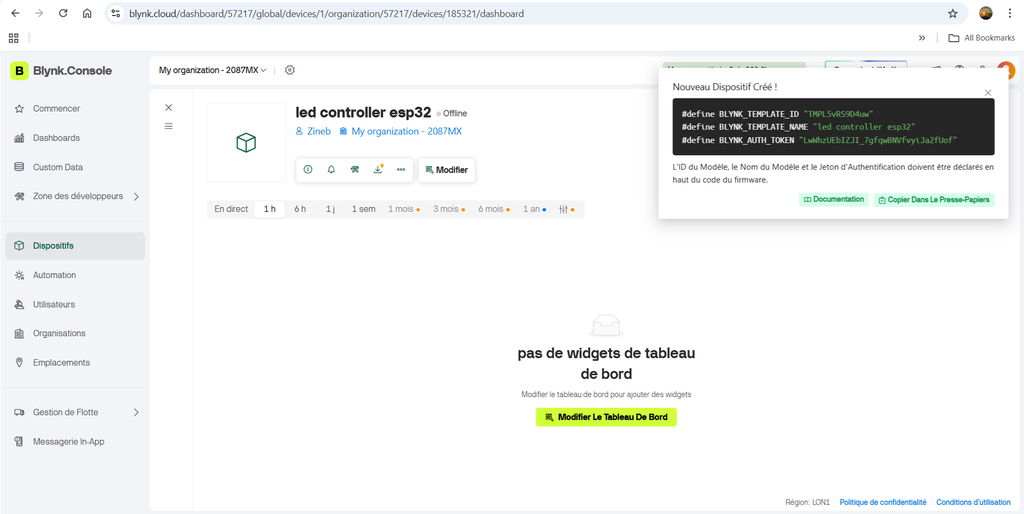

3. 设备创建成功后，页面上会显示三行关键的代码定义。请复制它们，稍后需要粘贴到 Arduino 代码中：
   • #define BLYNK_TEMPLATE_ID "....."
   • #define BLYNK_TEMPLATE_NAME "led controller esp32"
   • #define BLYNK_AUTH_TOKEN "....."

6）复制设备凭据（Device Credentials）

另一种获取凭证的方式是：

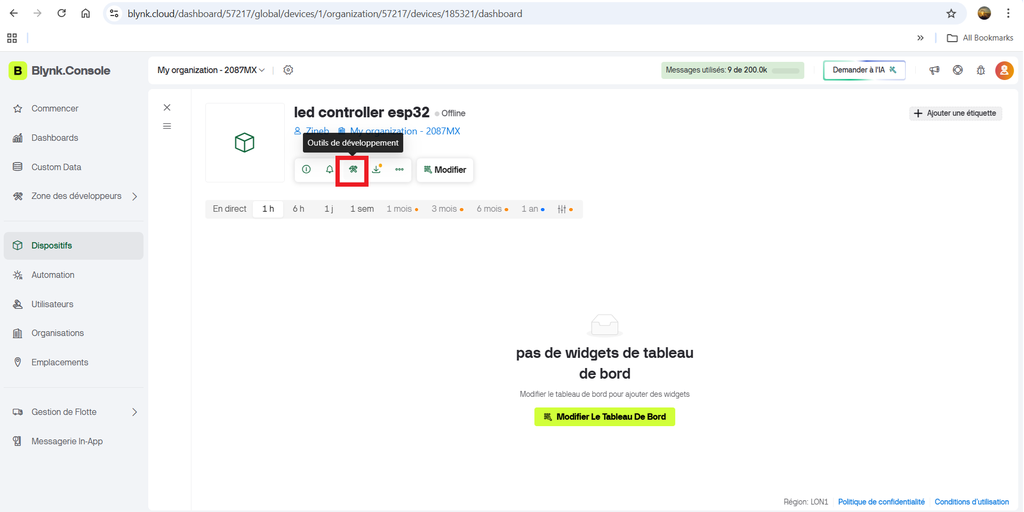

1. 在设备列表中，点击你刚创建的设备进入详情页。
2. 找到 Development tools 部分。
3. 在底部，通常会有一个可以直接复制全部代码片段（包含上述三行定义）的区域，点击复制即可。

三、Arduino IDE 环境配置

现在，我们来配置本地的编程环境。

1）在 Arduino IDE 添加 ESP32 开发板地址

为了让 Arduino IDE 支持 ESP32，需要添加开发板源。

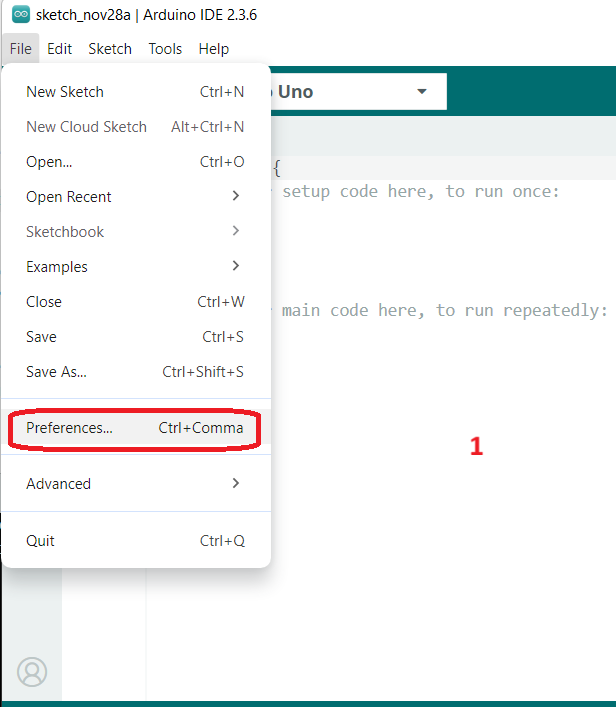

1. 打开 Arduino IDE，进入 File > Preferences。
2. 在 Additional Board Manager URLs 字段中，填入以下地址：

   https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

3. 点击 OK。

2）安装与选择开发板、串口

1. 打开 Tools > Board > Boards Manager...。
2. 搜索并安装 esp32 by Espressif Systems。

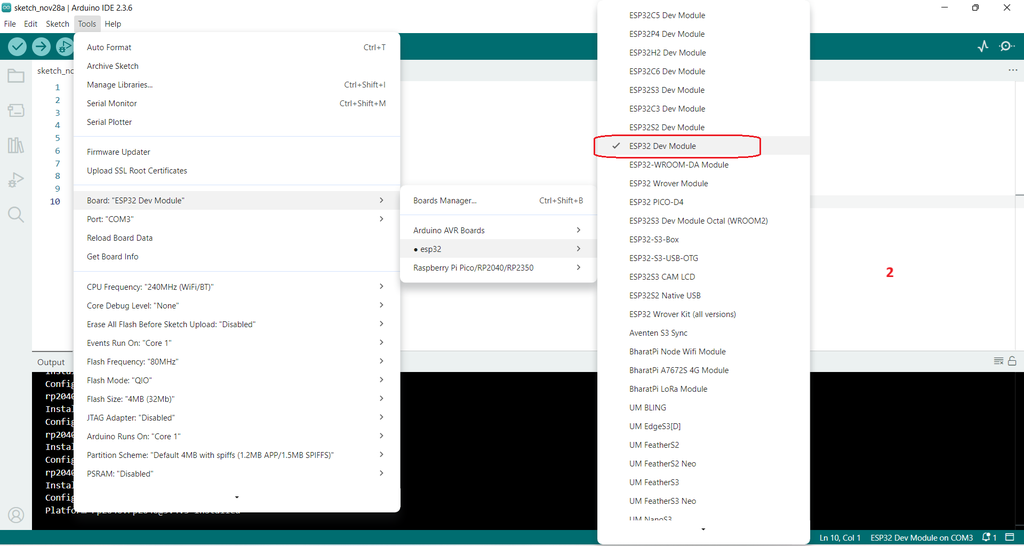

3. 安装完成后，在 Tools > Board 中选择你使用的 ESP32 板型，例如 ESP32 Dev Module。

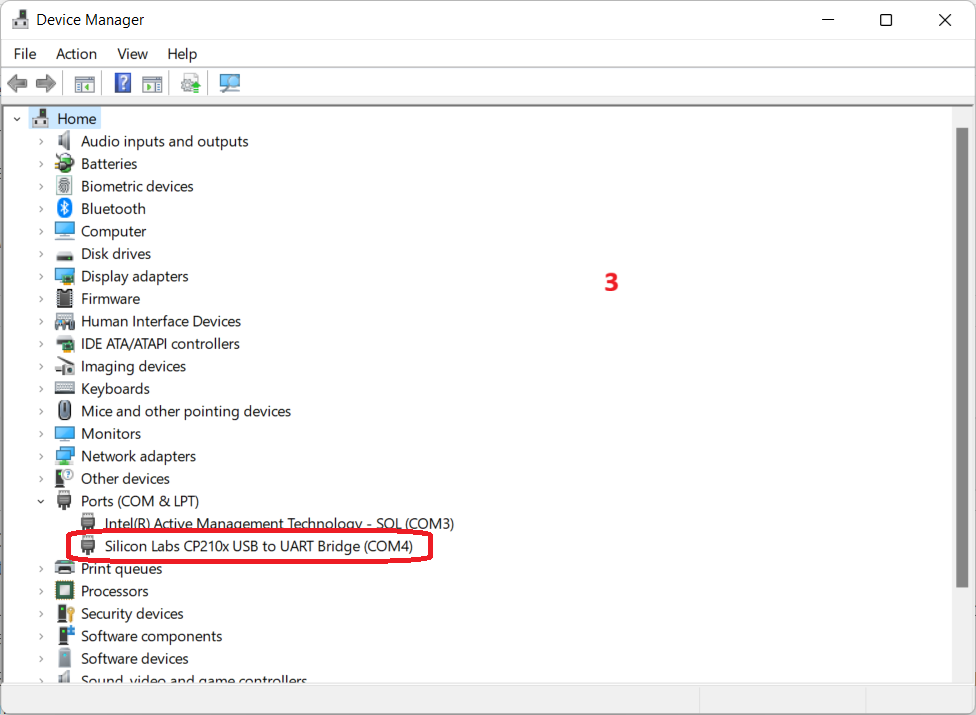

4. 通过电脑的设备管理器（Windows）确认 ESP32 连接后对应的串口（COM）编号。

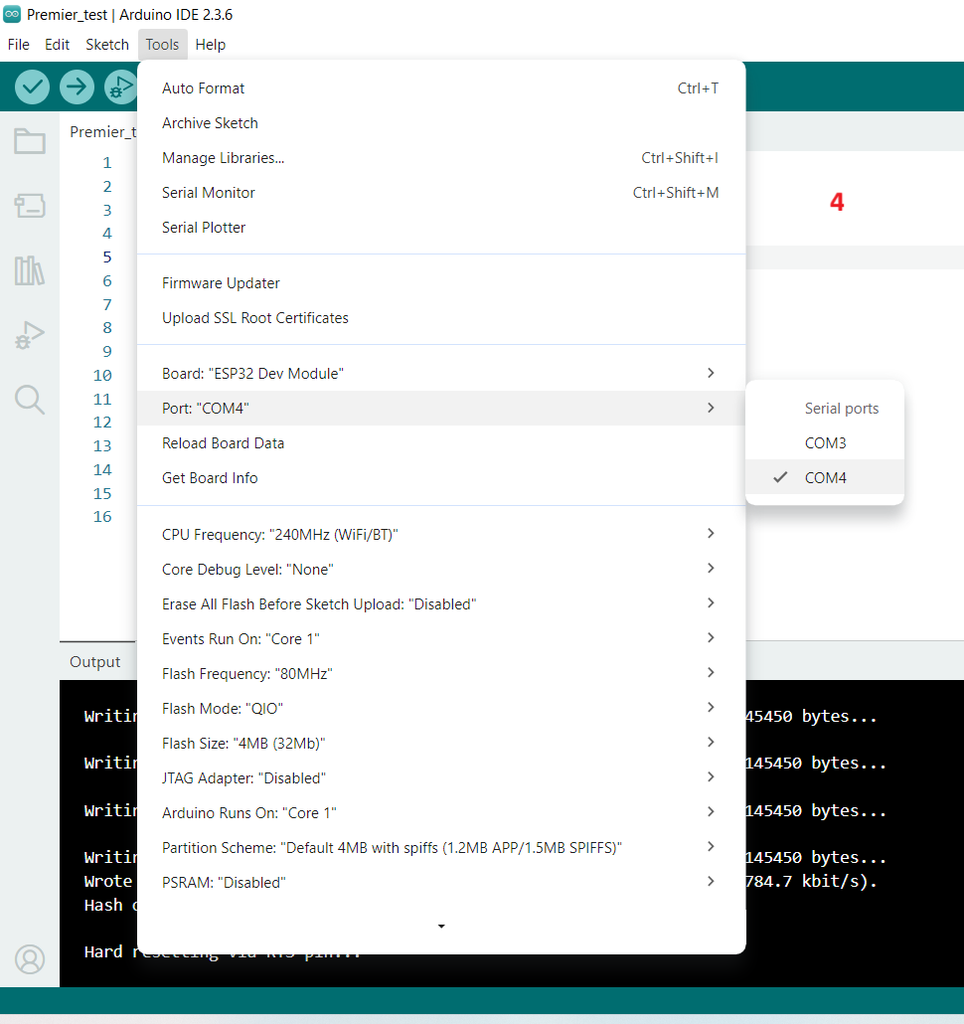

5. 在 Arduino IDE 的 Tools > Port 菜单中选择对应的串口。

3）安装 Blynk 库

我们需要安装 Blynk 库来实现与云端的通信。

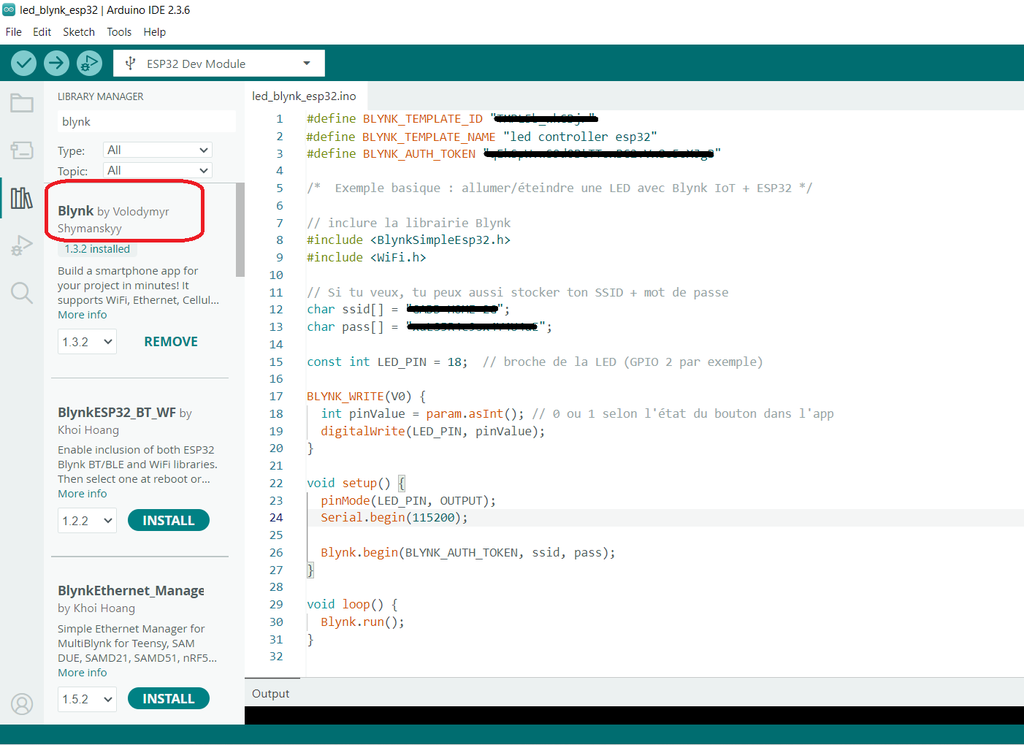

1. 打开 Sketch > Include Library > Manage Libraries...。
2. 搜索 Blynk，找到并安装 Blynk by Volodymyr Shymanskyy。

四、上传程序

最关键的一步来了：编写并上传控制代码到 ESP32。

代码示例与说明

将你在 Blynk Cloud 中复制的 BLYNK_TEMPLATE_ID、BLYNK_TEMPLATE_NAME 和 BLYNK_AUTH_TOKEN，以及你的 Wi-Fi 名称和密码，填入下面的代码对应位置。

#define BLYNK_TEMPLATE_ID "填入你的模板ID"
#define BLYNK_TEMPLATE_NAME "led controller esp32"
#define BLYNK_AUTH_TOKEN "填入你的设备令牌"

/* 基础示例：使用 Blynk IoT + ESP32 控制LED开关 */
// 包含 Blynk 库
#include <BlynkSimpleEsp32.h>
#include <WiFi.h>

// 在此填入你的Wi-Fi凭证
char ssid[] = "你的Wi-Fi名称";
char pass[] = "你的Wi-Fi密码";

const int LED_PIN = 18; // LED连接的引脚（例如 GPIO 18）

// 当手机App上的开关控制虚拟引脚V0时，此函数被调用
BLYNK_WRITE(V0) {
  int pinValue = param.asInt(); // 从App获取值，0或1
  digitalWrite(LED_PIN, pinValue); // 控制LED亮灭
}

void setup() {
  pinMode(LED_PIN, OUTPUT);
  Serial.begin(115200);
  Blynk.begin(BLYNK_AUTH_TOKEN, ssid, pass); // 连接Blynk和Wi-Fi
}

void loop() {
  Blynk.run(); // 保持与Blynk云端的连接和通信
}

代码逻辑解析：
当你在 Blynk App 或网页控制台上操作开关时，状态值（0 或 1）会通过云端发送到 ESP32。BLYNK_WRITE(V0) 是一个回调函数，它负责接收这个值，并通过 digitalWrite 函数将其写入到 LED_PIN 对应的物理 GPIO 引脚上，从而实时控制 LED 的亮灭。

五、硬件接线

按照简单的电路原理进行连接：

1. 将 LED 的长脚（正极）与一个 330Ω 电阻串联。
2. 电阻的另一端连接到 ESP32 的 GPIO18（与代码中 LED_PIN = 18 对应）。
3. LED 的短脚（负极）直接连接到 ESP32 的 GND 引脚。

六、常见报错处理

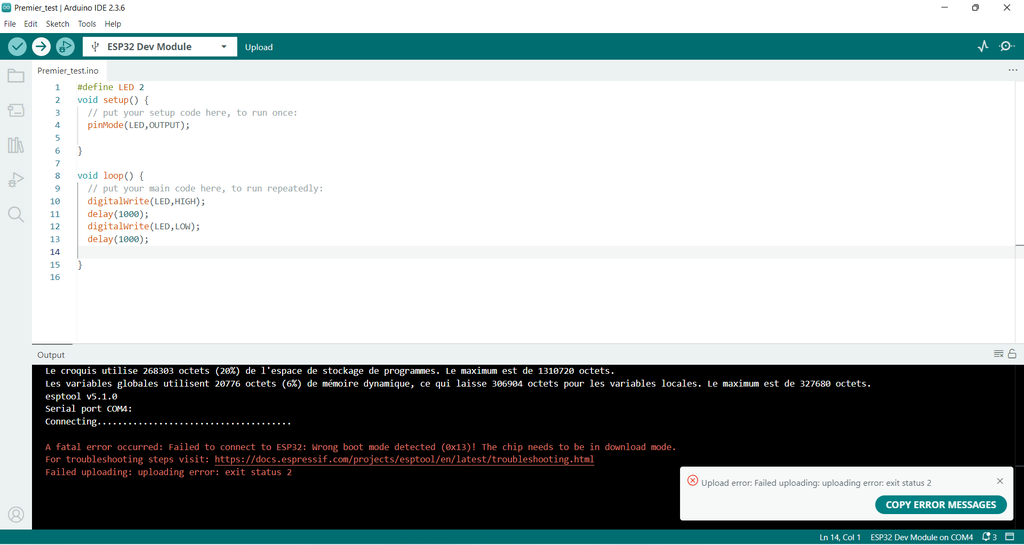

上传代码时，你可能会遇到一个典型错误：“Failed to connect to ESP32: Wrong boot mode detected!”。这通常是因为 ESP32 没有进入下载模式。

解决方法：

1. 在 Arduino IDE 中点击 Upload（上传）按钮。
2. 当输出窗口显示 “Connecting...” 时，立即按下并按住 ESP32 板上的 BOOT 按钮不放。
3. 等待程序上传进度开始（出现一连串的点）后，即可松开 BOOT 按钮。
4. 补充提示：有时程序上传成功后不会自动运行，此时可以按一下 ESP32 的 RESET 键让其正常启动。

七、验证与手机端控制

1）用 Web Dashboard 先验证

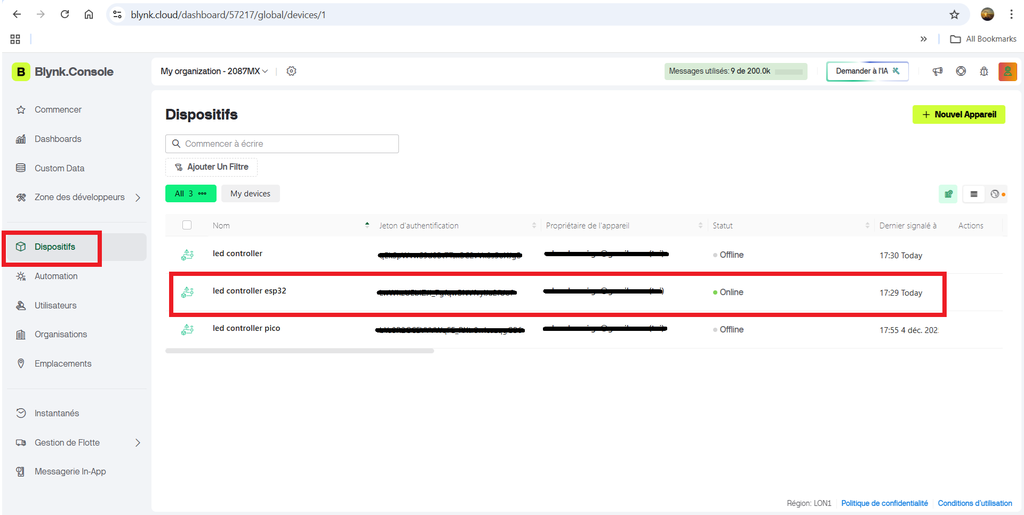

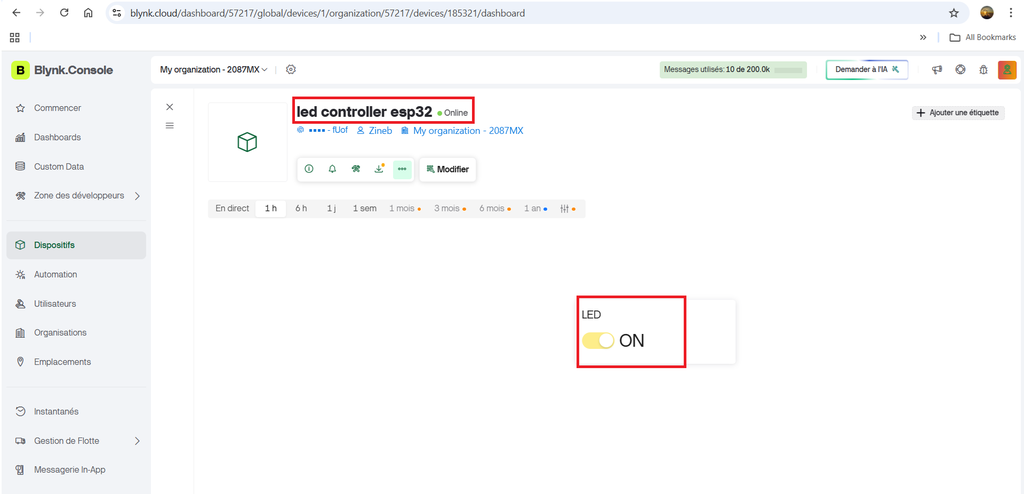

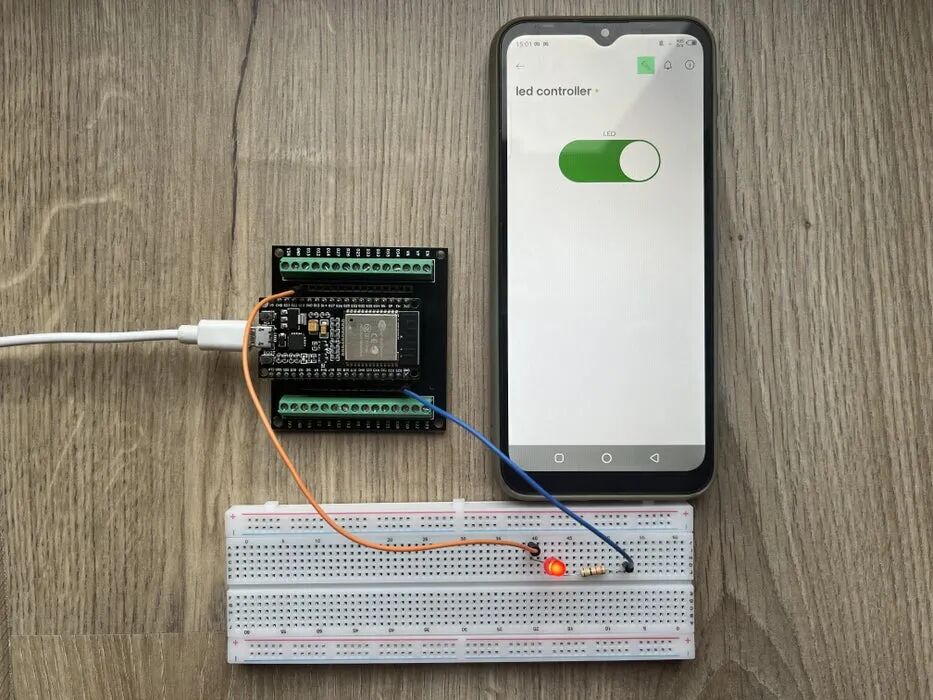

一切就绪后，回到 Blynk Console 的 Devices 页面。你的设备状态应该显示为 Online。点击进入设备，操作 Web Dashboard 上的开关，观察面包板上的 LED 是否随之亮灭。

2）在 Blynk 手机 App 添加开关控件

网页控制成功，意味着云端和硬件通信正常。现在让我们在手机上实现控制：

1. 在手机上下载并打开 Blynk IoT App，使用同一账号登录。
2. 在设备列表中找到你的设备并进入。
3. 点击界面上的 “+” 或铅笔图标进入编辑模式。
4. 在控件箱中找到 Switch 控件，将其拖放到屏幕上。
5. 点击这个 Switch 控件进行设置：
   • Datastream： 选择 LED (V0)。
   • 你还可以在 Design 选项卡中为开关重命名（例如改为“LED”），并调整其样式、位置和大小。
6. 保存设置后，你就可以随时随地用手机上的开关控制远程的 LED 灯了。

总结

至此，你已经成功完成了一个完整的 IoT 应用闭环：在云端定义数据模型和虚拟引脚 → 在网页和手机端配置控制界面 → ESP32 联网并与云端建立通信 → 通过回调函数驱动物理 GPIO → 最终实现 LED 的实时响应。

这个项目是物联网开发的基石。掌握了这套流程后，你可以轻松地进行扩展：例如将 LED 替换为继电器来控制台灯或风扇；创建更多虚拟引脚来实现多路设备控制；或者在 Dashboard 中添加图表、滑块等控件，将一个简单的开关升级为功能丰富的可视化设备控制面板。这正是物联网的魅力所在——将想法快速变为可交互的现实。欢迎到 云栈社区 分享你的项目成果或探索更多进阶玩法。
