SMT芯片徒手焊接实战指南：研发调试与应急维修必备技能

在电子开发项目中，我们常常面临一个实际问题：对于指甲盖大小的SMT贴片芯片，是否有必要掌握徒手焊接这项技能？

一、徒手焊接的应急价值

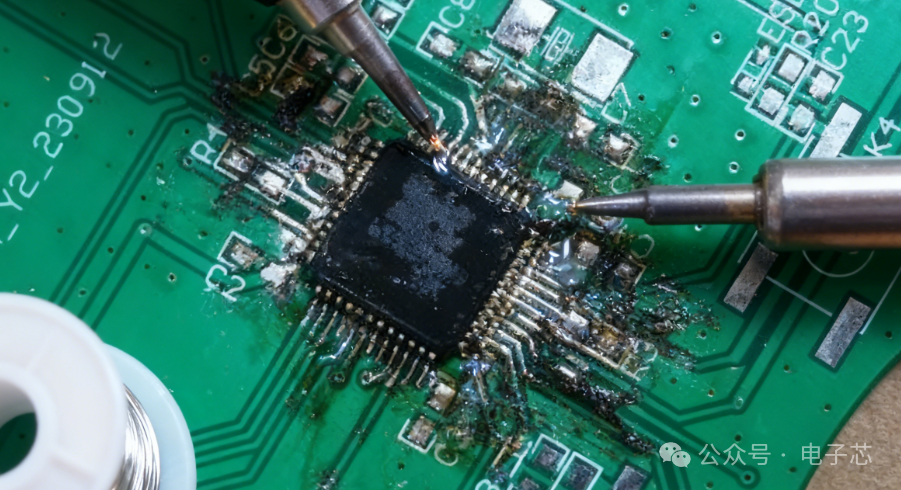

在硬件开发流程中，研发调试阶段经常会遇到这种情况：新打样的板子无法正常工作，怀疑是主控单片机损坏或芯片虚焊。如果手头有备用元件，难道要为了更换一个芯片而将板子送回工厂等待一周？这时，只需一把烙铁、一段焊锡和稳定的手法，十分钟内就能解决问题，让调试工作继续推进。

在维修与改造场景中，项目作品焊坏或客户设备返修时，往往只是个别元件损坏。徒手焊接能快速定位并解决问题，既节省时间又展现专业能力。对于少量自制板卡，为了几块板子启动生产线显然不经济，手动焊接成为最直接高效的解决方案。

因此，徒手焊接是一项重要的应急技能，能让你在不完全依赖外部生产流程的情况下自主掌控进度，快速验证设计思路。

二、徒手焊接的局限性

精度限制：人手存在不可避免的抖动和呼吸起伏。对于引脚间距小于0.5mm的QFP封装芯片，徒手焊接难度显著增加，极易出现连锡、虚焊等问题，成功率难以保证。

效率瓶颈：焊接单块板子可能感觉很快，但当数量增加到10块、50块甚至100块时，重复性劳动会消耗大量时间和精力，让开发者陷入枯燥的焊接工作中。

一致性挑战：人工焊接质量高度依赖操作者当天的状态。可能这块板子焊接完美，下一块就出现问题。这种不确定性对比机器焊接的稳定性——每个元件都能在相同的压力、温度和位置下精准贴装，其一致性和可靠性存在明显差距。

三、现代制造服务的优势

既然机器生产的必要性毋庸置疑，个人开发者和团队如何有效利用这些资源？这就是嘉立创SMT等服务存在的意义。

这类服务的主要优势体现在：

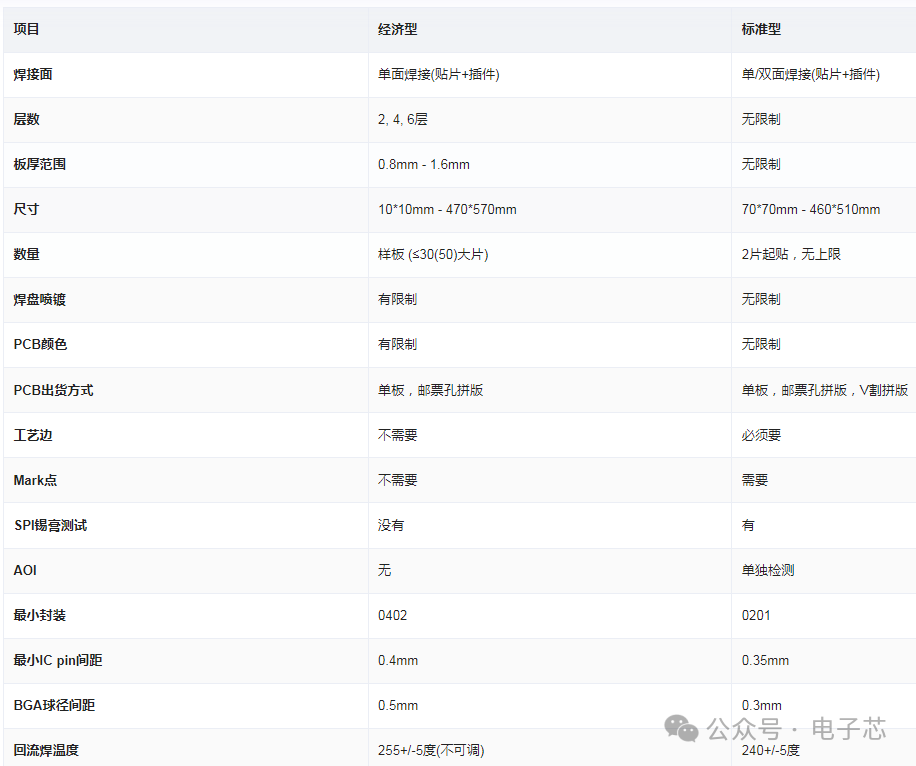

降低小批量门槛：不再需要为二三十块板子四处寻找工厂，也无需忍受手工焊接的局限。嘉立创SMT支持0201最小封装、0.35mm IC引脚间距和0.3mm BGA球径间距。在嘉立创完成PCB打样的同时就能完成SMT加工，实现"板子到手即调试"的理想状态。

解放开发者：将开发者从重复繁琐的焊接劳动中解脱出来，使其能更专注于核心开发工作，包括代码编写、电路设计和功能调试，从而显著提升开发效率。

质量与成本平衡：徒手焊接隐藏着时间和精力成本，且质量不稳定。而通过嘉立创SMT服务，只需支付较低的加工费就能获得机器生产的稳定焊接质量，这对项目成功至关重要。

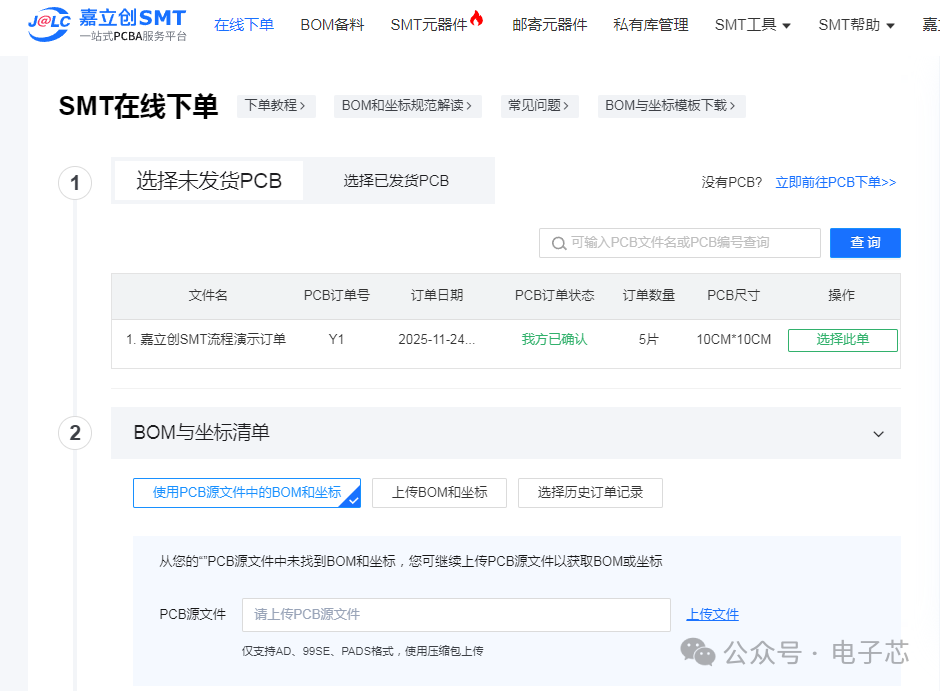

在实际工作流程中，可以现在嘉立创EDA上完成电路设计，直接使用其SMT贴片服务。他们的元器件库包含常用的电阻、电容和单片机芯片，只需上传Gerber文件、BOM表和坐标文件，就能完成所有元件的自动化焊接。收到板子时，所有元件都已工整焊接完毕，质量可靠。这种服务解决了最繁琐耗时的焊接环节，保证了底板焊接的质量一致性，让开发者能专注于核心步骤和灵活性，加速项目推进。

对于单片机开发者，掌握徒手焊接SMT芯片的技能十分必要，这既是技术能力的体现，也能极大方便研发调试工作。

但同时要有更宏观的视野，善于利用嘉立创SMT等现代制造服务，将重复性劳动交给机器，让自己专注于创造性和高价值环节。两者有机结合，才能确保项目开发既高效又可靠。
