在嵌入式裸机或RTOS环境下，为单片机项目选择一个合适的图形用户界面（GUI）库是开发者常面临的挑战。一位开发者曾留言询问：“裸机环境下用什么UI库呢？”
面对市场上众多的开源UI库，如何根据项目资源、硬件平台和功能需求做出最优选型？本文将对当前主流的五款嵌入式开源UI库进行横向盘点与深度解析，并提供一份直观的选型流程图，帮助你快速决策。

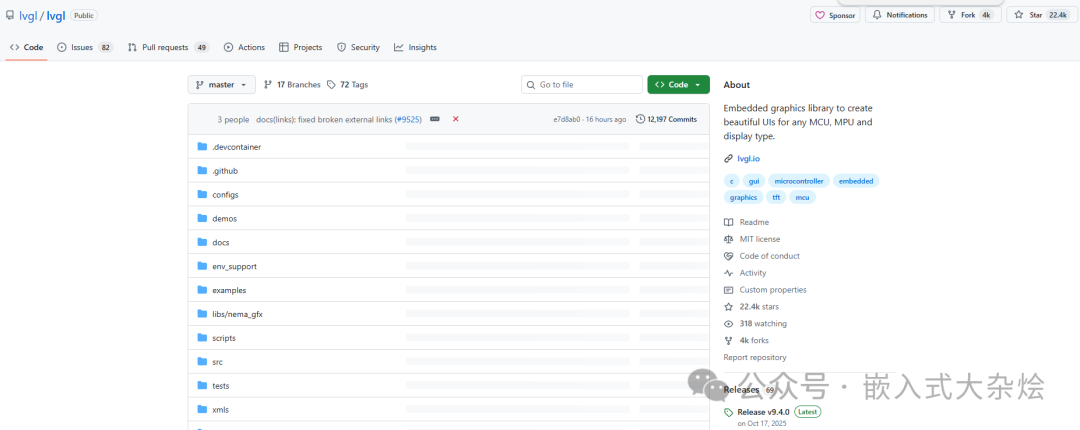

1. LVGL：社区活跃的通用型首选
LVGL（Light and Versatile Graphics Library）无疑是当前嵌入式领域最受欢迎、生态最健全的开源图形库之一。它采用纯C语言（C99标准）编写，拥有极其活跃的社区和丰富的学习资源，是跨平台、通用型项目的首选。
核心特点：
- 内存占用低：最低配置下仅需约32KB Flash和8KB RAM，适配资源受限的MCU。
- 硬件加速支持：内置了LTDC、GPU、DMA2D等多种图形硬件加速接口，能充分发挥硬件性能。

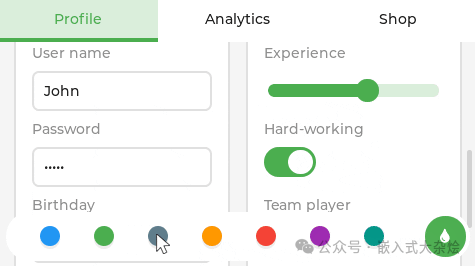

- 控件与主题丰富：提供超过30种控件（Widgets）和10多种主题，可快速构建美观界面。
- 强大的仿真器：提供PC端模拟器，无需硬件即可进行UI开发和调试。
底层机制浅析：
LVGL采用基于对象的架构，每个控件都是一个对象实例，通过继承关系共享基础属性。其绘图引擎采用高效的脏矩形算法，只会重绘屏幕上发生变化的部分，从而极大地提高了渲染效率。
对于希望深入探索优秀开源实战项目的开发者，LVGL的源码结构和社区运营都非常值得研究。
代码示例：创建按钮与事件处理
static void btn_event_handler(lv_event_t * e)
{
lv_event_code_t code = lv_event_get_code(e);
if(code == LV_EVENT_CLICKED) {
lv_obj_t * label = lv_event_get_user_data(e);
lv_label_set_text(label, "Button clicked!");
}
}
void lvgl_demo()
{
lv_obj_t * btn = lv_btn_create(lv_scr_act());
lv_obj_set_size(btn, 120, 50);
lv_obj_center(btn);
lv_obj_t * label = lv_label_create(btn);
lv_label_set_text(label, "Click Me");
lv_obj_center(label);
lv_obj_add_event_cb(btn, btn_event_handler, LV_EVENT_ALL, label);
}

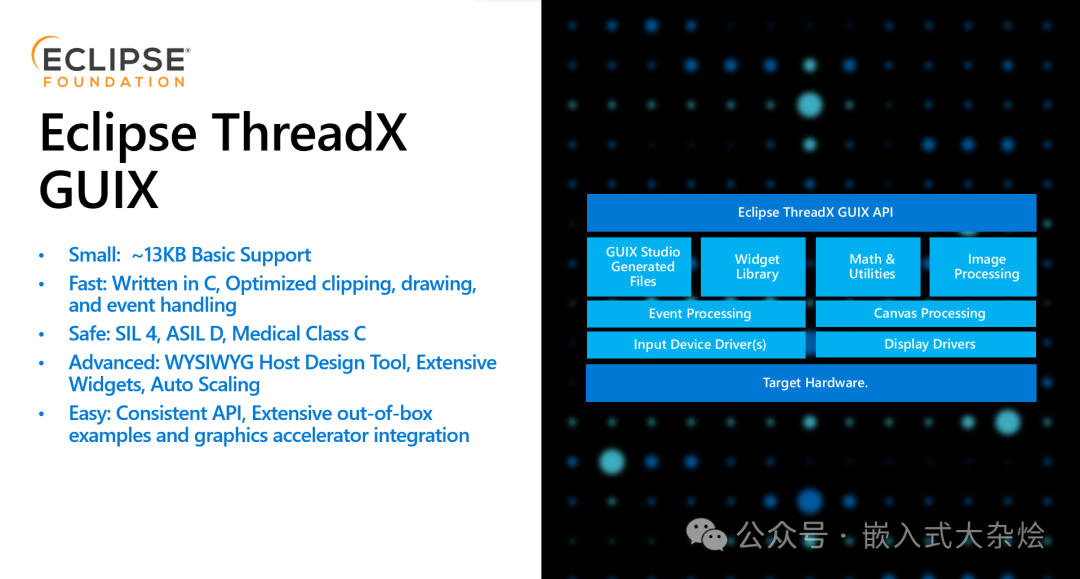

2. GUIX：Azure RTOS/ThreadX的绝配
GUIX 是微软Azure RTOS（原名ThreadX RTOS）的官方图形组件，与ThreadX实时操作系统深度集成。如果你的项目已经或计划使用Azure RTOS生态系统，GUIX无疑是最无缝、最稳定的选择，尤其适合需要微软技术背书的企业级应用。
核心特点：
- 原生线程安全：专为RTOS多任务环境设计，内置信号量、消息队列等机制，确保UI在多线程访问下的稳定性。
- 事件驱动架构：基于消息队列的事件处理机制，与ThreadX内核高度协同。
- 完整的工具链：提供GUIX Studio图形化设计工具，支持WYSIWYG（所见即所得）设计、代码生成和模拟。
- 高安全认证：代码符合SIL 4, ASIL D, Medical Class C等高标准安全认证要求。
工作原理：
GUIX采用客户端-服务器架构。GUI服务通常运行在一个独立的、高优先级的线程中，应用程序线程通过消息队列与GUI服务通信。这种架构将UI渲染与业务逻辑分离，保证了UI响应的实时性和流畅性。
代码示例：创建窗口与控件
// GUIX 控件创建示例
VOID demo_widget_create(GX_WINDOW *window)
{
GX_BUTTON *button;
GX_PROMPT *prompt;
gx_button_create(&button, "Button", window,
GX_ID_NONE,
GX_STYLE_ENABLED|GX_STYLE_BORDER_THIN,
100, 100, 80, 30);
gx_prompt_create(&prompt, "Status", window,
GX_ID_NONE,
GX_STYLE_ENABLED|GX_STYLE_TEXT_CENTER,
50, 150, 180, 30);
gx_widget_fill_color_set(&button->gx_widget,
GX_COLOR_ID_BUTTON_UPPER,
GX_COLOR_ID_BUTTON_LOWER);
}
3. GUILite：极致轻量的“单文件”库
GUILite 人如其名，追求极致的轻量。它的核心是一个名为GuiLite.h的单一头文件，代码量仅约5000行C++代码，却实现了完整的图形界面功能，堪称“大道至简”的典范。
核心特点：
- 极致的轻量：单头文件库，核心代码约5000行，无任何第三方依赖，集成极其简单。
- 跨平台能力超强：除了支持STM32、ARM等MCU，还可无缝运行在iOS、Android、Linux、Windows、macOS甚至Apple Watch上，真正实现“一次编写，到处运行”。
- 兼容第三方框架：独特地宣称可以兼容Qt、MFC、Winform等桌面GUI框架的代码，便于项目迁移或混合开发。
- 超低资源需求：官方示例显示，能在24MHz CPU、29KB ROM、9KB RAM的极限环境下运行。
4. TouchGFX：STM32生态的炫酷引擎

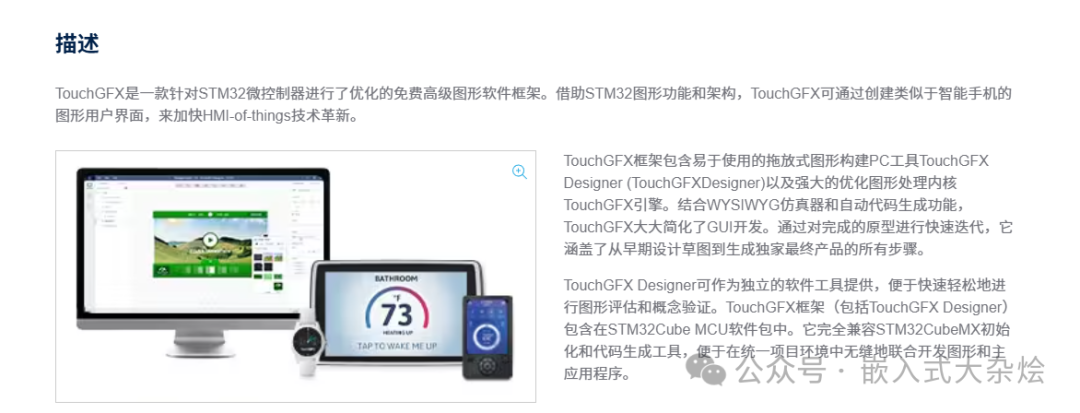

TouchGFX 最初由一家丹麦公司开发，后被ST微电子收购并集成进STM32生态。它专为STM32系列MCU（尤其是带有Chrom-ART加速器和LTDC控制器的型号）进行了深度优化，用于ST芯片时免费，是打造炫酷、动效丰富HMI的利器。
可通过STM32CubeMX直接安装TouchGFX软件包，或从ST官网下载独立设计工具。
核心特点：
- STM32专属优化：深度利用STM32的Chrom-ART（DMA2D）图形加速器、LTDC控制器和硬件JPEG解码器，性能强劲。
- 部分缓冲（Partial Buffering）：智能算法只更新屏幕中发生变化的区域，可大幅降低对帧缓冲区RAM的需求（有时仅需全屏缓冲的10%）。
- 强大的设计工具：TouchGFX Designer提供可视化拖拽布局、动画编辑、字体管理、图像转换和实时模拟功能，极大提升开发效率。
- 丰富的交互动效：支持复杂的过渡动画、缓动效果和手势识别，能做出接近智能手机的交互体验。
图形处理流程：
TouchGFX采用独特的双缓冲与部分更新结合的策略。通过分析界面变化区域，只更新必要的屏幕部分，在保持流畅性的同时大幅降低内存需求。
代码示例：C++类形式定义界面
class MainView : public Screen<MainView> {
public:
MainView() {
button.setAction(buttonClickedCallback);
add(button);
add(label);
}
static void buttonClickedCallback(const AbstractButton& btn){
Unicode::snprintf(labelBuffer, LABEL_SIZE, "Clicked at %d", touchgfx::HAL::getInstance()->getTicks());
label.invalidate();
}
private:
Button button;
TextAreaWithOneWildcard label;
static const uint16_t LABEL_SIZE = 20;
Unicode::UnicodeChar labelBuffer[LABEL_SIZE];
};
5. LingDongGUI：国产轻量新秀
LingDongGUI 是一个新兴的、理念独特的国产开源GUI库。它创新地采用了立即模式（Immediate Mode）GUI 范式，这与前述大部分库的保留模式（Retained Mode）不同。其设计哲学是“万物皆可画”，强调极简和函数式编程思想，非常适合极度资源受限或需要高度定制渲染逻辑的场景。
核心特点：
- 立即模式GUI：每一帧都重新绘制整个UI，控制流简单直观，无需维护复杂的控件树状态，代码更紧凑。
- 极致轻量与自适应：库本身体积小巧，并宣称支持“动态自动裁剪”，即编译器优化会去除未使用的函数，从而自适应生成最小体积的固件。
- 对ARM-2D的封装：如果用在ARM Cortex-M芯片上，它可以作为ARM-2D（ARM官方图形库）的二次封装层，降低后者的直接使用难度。

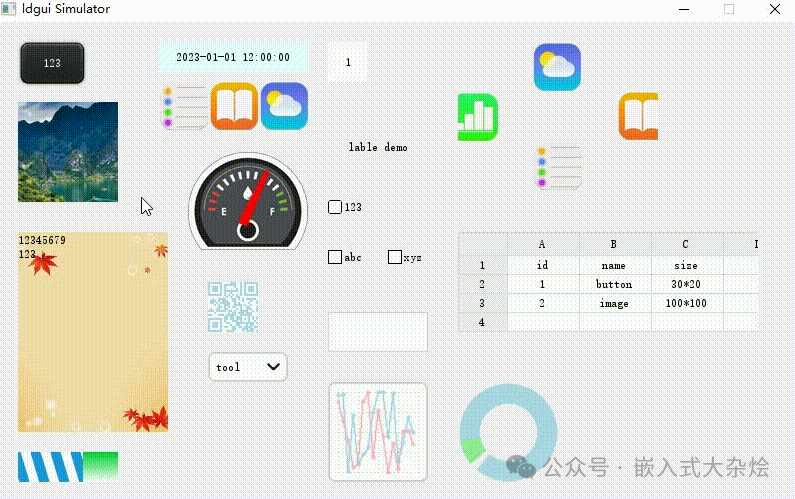

- 配套工具：提供免费的上位机模拟器，支持在PC（SDL）上模拟运行，方便开发调试。
- 跨芯片支持：支持ARM、RISC-V等架构的MCU。
总结与选型建议
回顾这五大库，它们各有明确的定位：
- 求稳求生态选LVGL：社区最活跃，资料最多，适用性最广，是大多数项目的安全牌。
- 用ThreadX必选GUIX：与Azure RTOS无缝集成，适合企业级、高可靠性要求的项目。
- 资源极度紧张选GUILite/LingDongGUI：前者是单文件C++库，跨平台能力惊人；后者是立即模式C库，理念新颖，体积精巧。
- STM32做炫酷HMI选TouchGFX：背靠ST官方生态，工具链完善，能最大限度发挥STM32图形硬件性能。

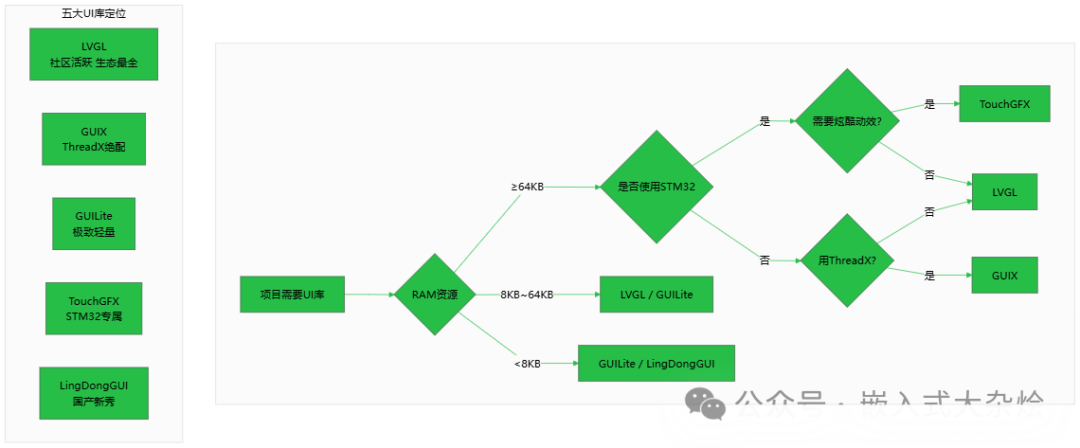

选择时，请务必参考文首的选型决策流程图，结合项目的RAM大小、主控芯片、操作系统和界面复杂度这四个关键维度进行判断。掌握这些C/C++ 图形库的原理与差异，是嵌入式开发者构建友好人机交互界面的重要基础。
除了文中提到的这些，你是否还使用或了解其他优秀的嵌入式GUI库？欢迎在技术社区交流你的实践经验与见解。
