单片机固件自更新：5种MCU Bootloader远程升级方案详解

对于车载控制器这类已经下线并完成封装的产品，无论是在供应商还是客户手中进行测试，通常只能通过控制器内置的客户引导程序来刷新应用程序。如果需要更新引导程序本身，就必须借助一些特殊方法。

规范与背景

整车厂的规范通常只涉及应用程序的刷新，而没有针对引导程序自更新的规范。这是因为规范面向量产车，售后环节只负责应用程序的升级，不涉及（也不允许）对引导程序的升级。

因此，引导程序的自更新只存在于项目开发阶段，并由供应商自行设计方案。本文将详细分析五种引导程序自更新方式的原理、优势与不足。

方式一：依赖二级启动程序更新

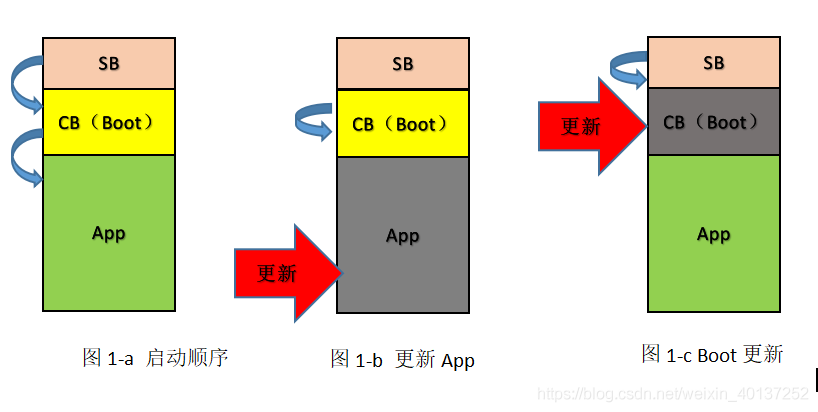

在某些软件架构中，存在两级引导程序：启动引导程序 和客户引导程序。其中， 仅负责检查CPU最小系统，与具体项目的外围电路无关。它独立于客户需求，由供应商自行维护。

程序启动顺序是： -> -> 应用程序。因此，可以在 中增加刷新逻辑来更新 。通常情况下， 运行以更新应用程序；在特殊情况下，程序启动后可以一直停留在 中，执行对 的更新。

优点：

1. 逻辑结构简单清晰，软件分工明确。
2. 一次性刷新完成，操作简便。

缺点：

1. 需要在 中占用较大的Flash空间来存放刷新逻辑。项目量产后又要禁止此功能，造成资源浪费。
2. 软件分为三级启动，结构复杂，开发和维护成本较高。对于不需要 的控制器是一种负担。
3. 如果 自身也需要更新怎么办？按照此策略，难道还需要做一个 ？显然不现实。

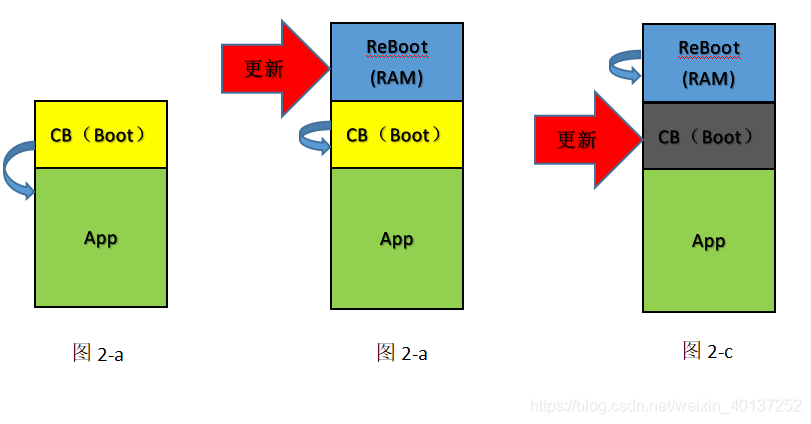

方式二：借助RAM运行重启程序进行更新

在没有 的情况下，程序启动顺序是 -> 应用程序。当需要刷新 时：

1. 首先将一个“重启”程序下载到闲置的RAM中。
2. 然后在RAM环境中运行该“重启”程序。
3. “重启”程序负责下载并更新 到Flash中。

优点：

1. 不需要额外的Flash空间。“重启”程序运行仅需少量RAM，应用程序设计时预留的RAM空间可临时用来保存该程序。
2. RAM擦写速度极快，因此下载“重启”程序的过程会非常迅速。

缺点：
在 更新过程中，如果CPU意外掉电，重新上电后RAM中的“重启”程序内容将全部丢失，而 区域可能已被部分擦写而损坏。这将导致程序无法正常启动，控制器“变砖”，只能开盖使用JTAG等工具重新烧写程序，涉及复杂的网络通信协议与调试流程。

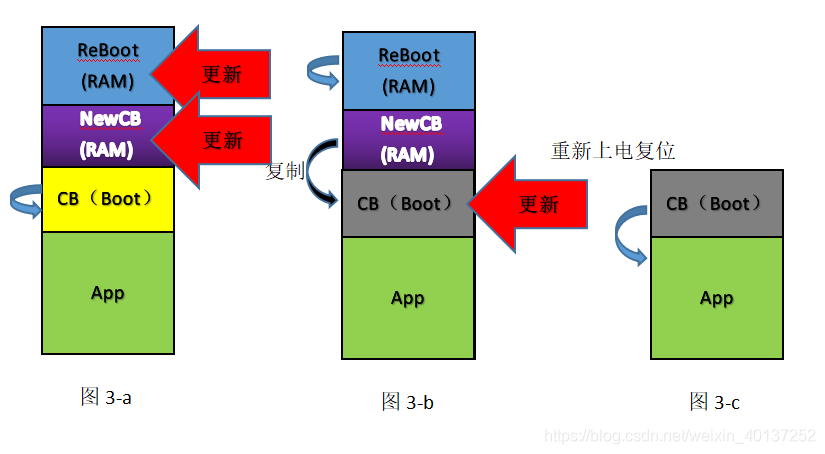

方式三：RAM加载完整更新包（方式二的改进）

此方式是对方式二的改进：

1. 将“重启”程序和新的 作为一个完整更新包，一同下载到RAM中。
2. 运行RAM中的“重启”程序。
3. 该程序擦除Flash中的旧 区域，并将RAM中完整的新 复制到Flash中。
4. 最后，执行重新上电复位，RAM中的内容自动丢失，程序从新的 开始运行。

优点：

1. 相比方式二，减少了一次与上位机的通信和下载步骤（因为“重启”程序和新CB已绑定在一起）。
2. 相比方式二， 的更新完全在CPU内部执行，不受外部通信干扰，耗时更短，可靠性更高。

缺点：

1. 相比方式二，需要更大的RAM空间来存储“重启”程序+新 。
2. 与方式二相同，在 更新阶段掉电后，控制器仍有“变砖”风险。

方式四：借助应用程序的Flash空间

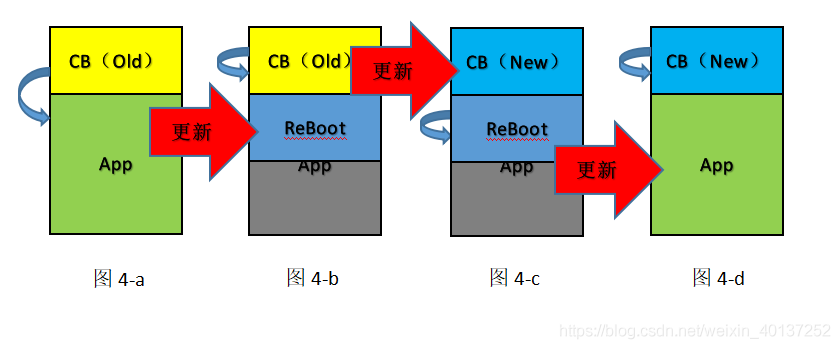

此方式的核心是利用应用程序占用的Flash空间作为临时操作区，更新过程分为三步：

1. 运行旧的 ，擦除原应用程序区域，将“重启”程序下载到该区域。
2. 运行“重启”程序，擦除旧的 ，刷入新的 。
3. 运行新的 ，将原应用程序刷回其所属区域。

优点：

1. 不需要额外的Flash或RAM资源，完全利用现有空间。
2. 稳定可靠。通过优化设计（见后文附录），可以保证在任何步骤突然掉电后，重新上电仍能继续操作，控制器不会“刷死”。
3. 对 稍加改造即可成为“重启”程序，开发速度快。

缺点：

1. 步骤繁多。为更新 ，必须先擦除应用程序，最后还要恢复应用程序，至少涉及三次完整的刷新操作。对不熟悉流程的操作者容易造成混乱。
2. 整体刷新时间较长，因为需要完成两次 和一次应用程序的烧写。

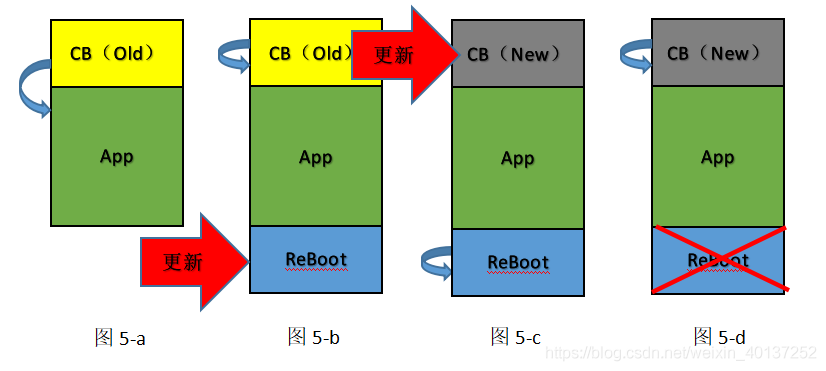

方式五：借助额外的独立Flash空间

相比方式四，此方式需要一块与 大小相当的额外独立Flash块（Block），更新分三步：

1. 运行旧的 ，将“重启”程序刷入额外Flash块。
2. 运行“重启”程序，更新Flash中的 。
3. 运行新的 ，破坏/擦除额外Flash块中的“重启”程序（例如擦除其有效性标志）。

优点： 相比方式四，无需破坏和恢复应用程序，省去了这部分操作时间。
缺点： 相比方式四，需要额外的独立Flash空间，对硬件资源有要求。

方案选择小结

从本质上，上述五种方法可归纳为三种思路：

1. 依赖启动程序：当CPU的Flash资源非常充裕，且项目本身就需要两级 架构时，采用方式一最节省开发与操作时间。
2. 借助RAM：在仅需单级 ，且可以接受因 刷新失败导致控制器“变砖”并需要开盖维修所带来的时间、人力、物料成本损耗时，方式二或方式三较为方便快捷。
3. 借助Flash：在仅需单级 ，且不允许或不方便对控制器进行开盖操作，但可以接受更新步骤较多、耗时较长的情况下，方式四或方式五最为稳定可靠。

综上，工程师需要根据产品的整体软件架构、CPU资源情况、以及时间、人力、物料等成本因素，综合考虑选择一种最适合自身项目和产品的自更新方法。

---

附录：方式四防“变砖”机制的具体实现

方式四“不会刷死”的结论是有前提条件的，即控制器中至少有一个可用的引导程序（即使是部分损坏的）。这里引出一个核心问题：CPU如何判断哪个引导程序是好的，哪个是坏的？

背景：两级启动地址

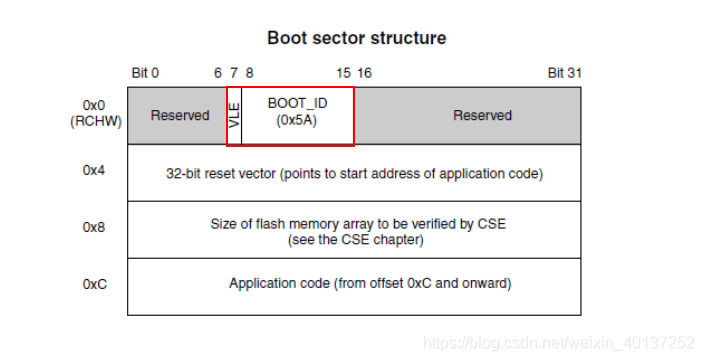

许多支持Bootloader的单片机（如一些汽车级MCU）设计有两个或更多的启动地址。上电后，CPU按预定顺序检查这些启动地址对应扇区的有效性。如果BOOT_ID等标志合法，则从该地址开始执行；否则检查下一个启动地址。

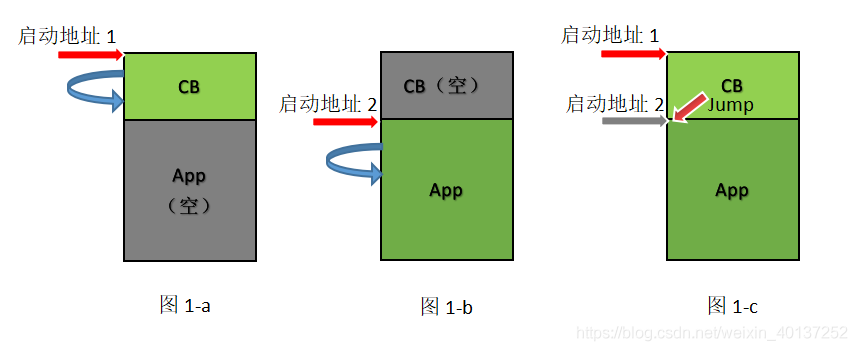

考虑CPU具备两个启动地址的情况：

• 场景A：仅启动地址1有效（应用程序区域为空），程序启动后自动进入 。
• 场景B：仅启动地址2有效（例如用于不带 的测试），程序启动后自动进入应用程序。
• 场景C：启动地址1和2均有效。程序优先从地址1启动，在 中检查应用程序有效后，通过跳转指令跳转到地址2，运行应用程序。

风险分析与对策

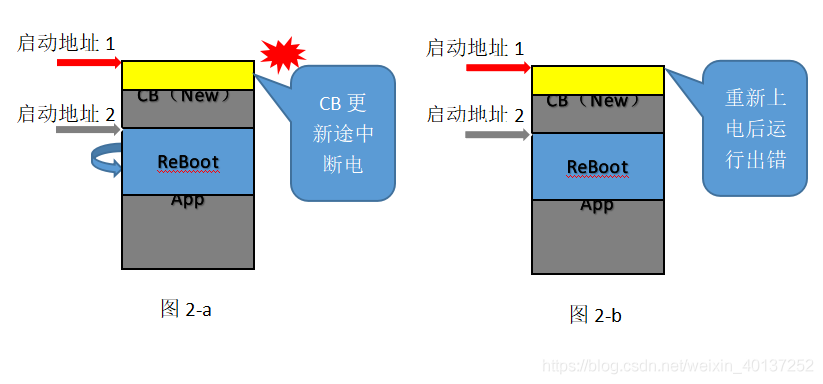

在方式四的步骤2（运行“重启”程序更新 ）中，如果在擦除旧 后、写入新 完成前发生掉电，重新上电后，启动地址1的内容可能是一个不完整的 。CPU可能会尝试从这个损坏的 启动并运行出错，而不会跳转到启动地址2运行“重启”程序，从而导致无法继续更新的“变砖”状态。

对策一：Boot有效性标志与启动地址重合
充分利用Flash的擦写特性（通常按块擦除，按字/字节写入）。调整 的刷新顺序：擦除成功后，先写入 的主体代码部分，最后一步才刷新启动地址1的有效性标志。

这样，即使在更新主体代码过程中掉电，由于启动地址1的标志无效，CPU上电后会根据启动顺序，自动从有效的启动地址2（即“重启”程序）启动，从而可以继续完成 的刷新操作。当启动地址1的标志最终被成功写入后，下次上电CPU就会从新的 启动。

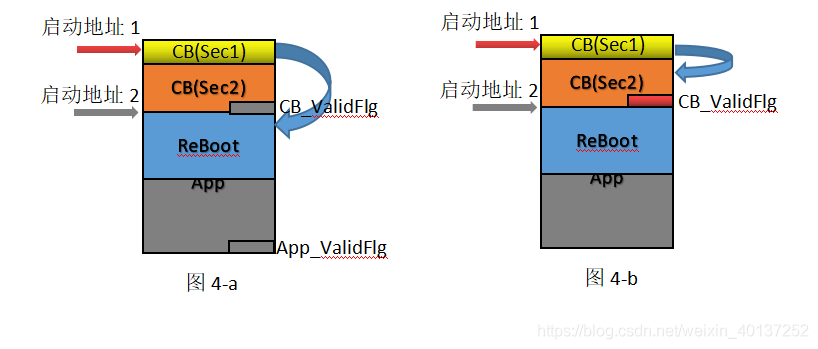

对策二：独立的Boot有效性标志与检查逻辑
将 分为两个段（Section）。第一个段 仅存放极少的启动自检逻辑。该逻辑会检查放置在 段末尾的一个独立有效性标志。

• 如果该标志无效，则判定 不完整，程序控制跳转到启动地址2运行“重启”程序，继续更新。
• 如果该标志有效，则判定 完整，程序跳转到 段继续执行。由于此时应用程序（即“重启”程序）的有效性标志是无效的，程序不会错误跳转，接下来便可安全地刷入新的应用程序。

此方法通过将风险集中在刷新很小的 段期间，大大降低了“变砖”概率。但在量产软件中，需要关闭“无效则跳转”的逻辑。

小结： 对策一简单可靠，经过实际项目验证，能有效满足稳定刷新控制器 的需求。

关于固件升级和设备管理的更多深入探讨，欢迎访问云栈社区与其他开发者交流。
