深入解析Linux页表机制：虚拟内存到物理地址的转换原理与优化实践

前言：内存管理的核心挑战

在计算机科学领域，内存管理是操作系统最核心的功能之一。想象一下，你是一位图书管理员，面对着一个巨大的图书馆（物理内存），而读者（进程）们各自带着自己的书单（虚拟地址空间）来找书。Linux页表就像是一套精密的图书索引系统，它能够快速地将读者请求的“虚拟书架位置”翻译成图书馆中实际的“物理书架位置”。理解这套索引系统的工作原理，是深入操作系统内核与性能调优的关键一步。

第一章：页表基本概念与设计哲学

1.1 为什么需要页表？

让我们先思考一个根本问题：为什么不能直接使用物理地址？

直接使用物理地址的问题:

1. 内存碎片化：进程需要连续的内存空间，但物理内存会随时间碎片化
2. 安全隔离：一个进程可能错误地访问另一个进程的内存
3. 地址空间限制：32位系统只能寻址4GB内存
4. 内存共享困难：多个进程难以共享相同的代码或数据

虚拟内存的解决方案:

// 虚拟地址 vs 物理地址
虚拟地址空间：每个进程看到的0x00000000-0xFFFFFFFF（4GB）
物理地址空间：实际安装在机器上的RAM地址范围

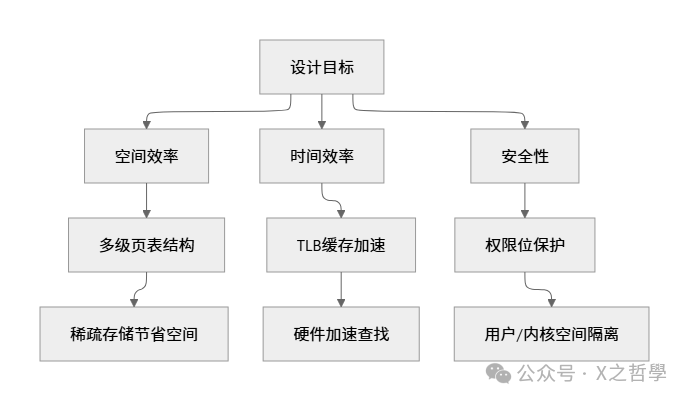

1.2 页表的核心设计思想

Linux页表设计体现了计算机科学中的经典权衡：

设计原则：

1. 时空权衡：多级页表用时间换空间
2. 局部性原理：利用TLB缓存最近访问的映射
3. 分层抽象：硬件无关的软件层设计
4. 惰性分配：直到实际使用时才分配物理页

第二章：页表工作原理深度剖析

2.1 地址转换的基本流程

让我们通过一个具体的例子来理解地址转换。假设一个32位系统，页面大小为4KB：

虚拟地址：0x12345678
二进制表示：0001 0010 0011 0100 0101 0110 0111 1000

4KB页面对齐：
+-----------+-----------+---------------+
| 页目录索引 | 页表索引  | 页内偏移      |
| 10位      | 10位      | 12位          |
+-----------+-----------+---------------+

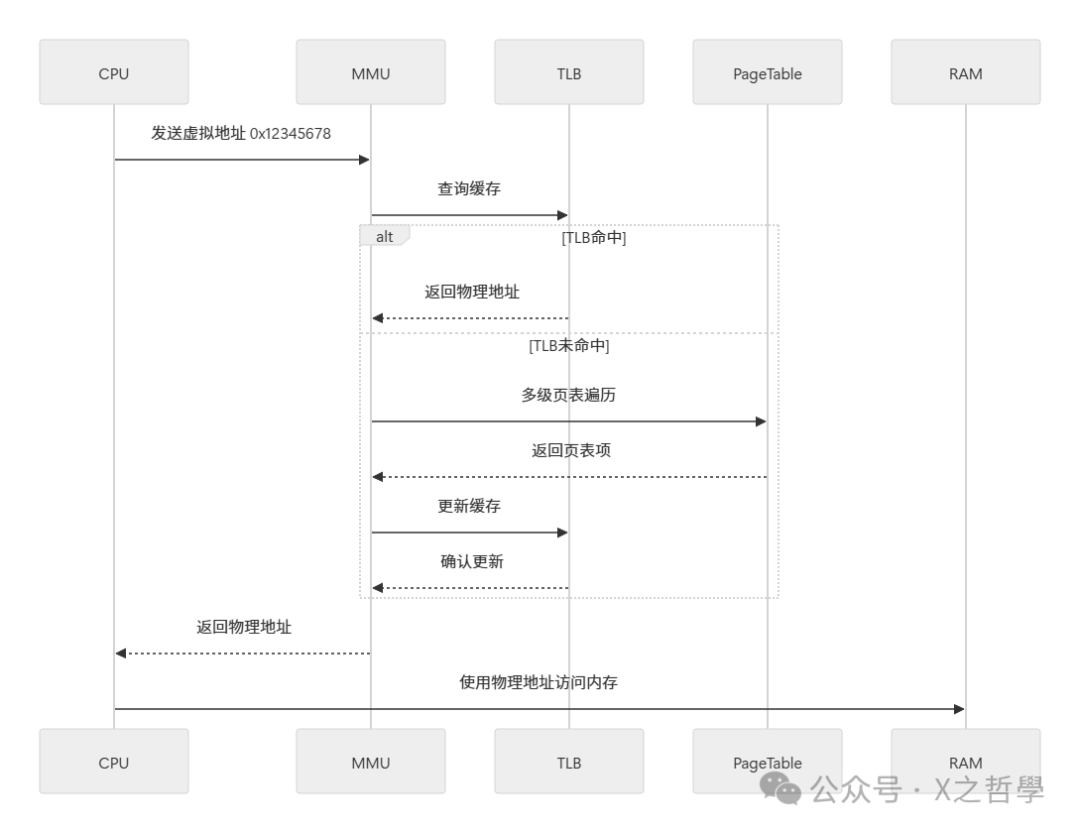

转换过程：

2.2 多级页表结构详解

Linux采用四级页表结构以适应不同架构：

// 内核中的页表层级定义（include/asm-generic/pgtable-nop4d.h）
#define PGDIR_SHIFT    39
#define PUD_SHIFT      30
#define PMD_SHIFT      21
#define PAGE_SHIFT     12

// 页表项数据结构（简化版）
typedef struct {
    unsigned long pte;
} pte_t;

typedef struct {
    unsigned long pmd;
} pmd_t;

typedef struct {
    unsigned long pud;
} pud_t;

typedef struct {
    unsigned long pgd;
} pgd_t;

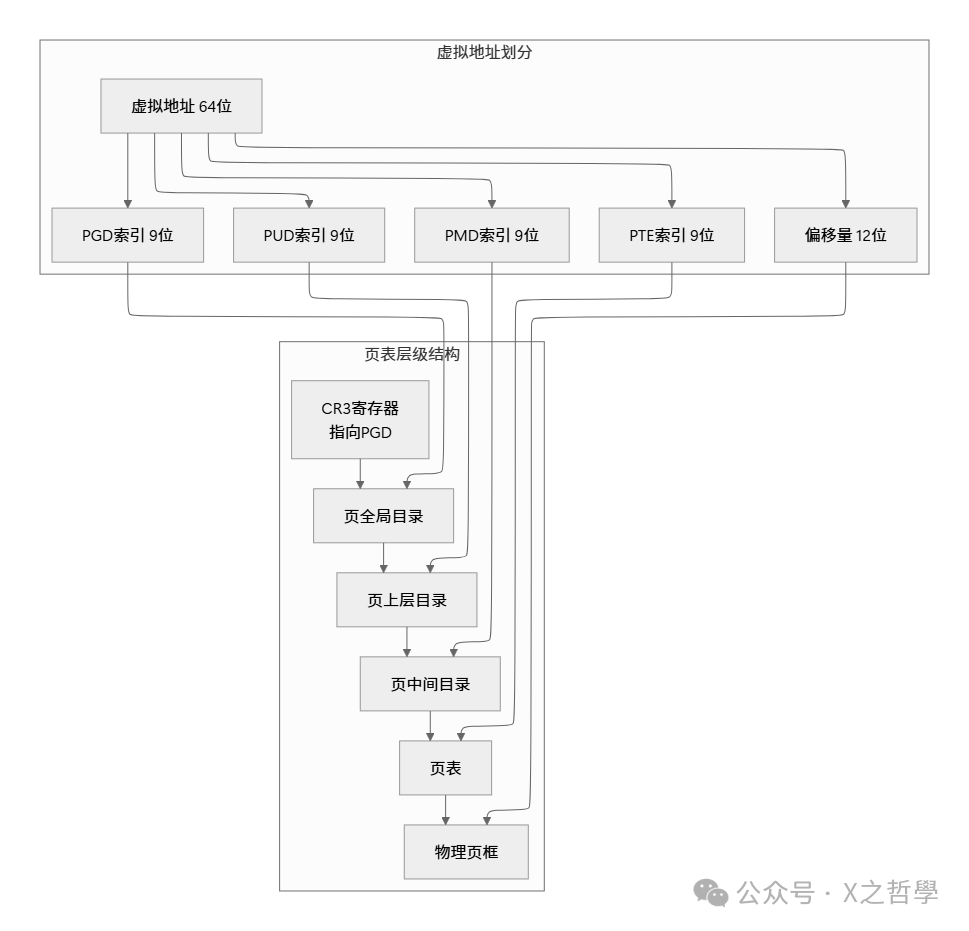

四级页表示意图：

2.3 页表项格式与标志位

页表项不仅仅是地址映射，还包含了丰富的控制信息：

// x86_64架构的页表项格式
union {
    struct {
        unsigned long present:1;     // 页是否在内存中
        unsigned long rw:1;          // 读写权限
        unsigned long user:1;        // 用户态可访问
        unsigned long pwt:1;         // 写通模式
        unsigned long pcd:1;         // 缓存禁用
        unsigned long accessed:1;    // 是否被访问过
        unsigned long dirty:1;       // 是否被写入过
        unsigned long pat:1;         // 页属性表
        unsigned long global:1;      // 全局页
        unsigned long ignored:1;     // 忽略位
        unsigned long available:3;   // 可用位
        unsigned long pfn:40;        // 页框号
        unsigned long reserved:12;   // 保留位
        unsigned long protection_key:4; // 保护密钥
        unsigned long xd:1;          // 执行禁用
    };
    unsigned long val;
} pte_t;

标志位功能表：

标志位	名称	功能描述	类比解释
P	Present	页面是否在物理内存中	书籍是否在书架上
R/W	Read/Write	读写权限控制	书籍是只读还是可写
U/S	User/Supervisor	用户/内核访问权限	普通读者与管理员权限
A	Accessed	页面是否被访问	书籍是否被借阅过
D	Dirty	页面是否被修改	书籍是否被标注过
G	Global	全局页面（TLB不刷新）	常用参考书常驻书架旁
XD	Execute Disable	禁止执行（防溢出攻击）	禁止在书上写字

第三章：Linux页表实现机制

3.1 内核中的页表数据结构

Linux内核使用精巧的数据结构来管理页表：

// 页表描述结构（mm_types.h）
struct mm_struct {
    struct vm_area_struct *mmap;        // 内存区域链表
    pgd_t *pgd;                         // 页全局目录
    atomic_t mm_users;                  // 使用该地址空间的用户数
    atomic_t mm_count;                  // 引用计数
    // ... 其他字段
};

// 内存区域描述（vm_area_struct）
struct vm_area_struct {
    struct mm_struct *vm_mm;            // 所属地址空间
    unsigned long vm_start;             // 起始地址
    unsigned long vm_end;               // 结束地址
    pgprot_t vm_page_prot;              // 保护权限
    unsigned long vm_flags;             // 区域标志
    struct vm_area_struct *vm_next;     // 下一个区域
    // ... 其他字段
};

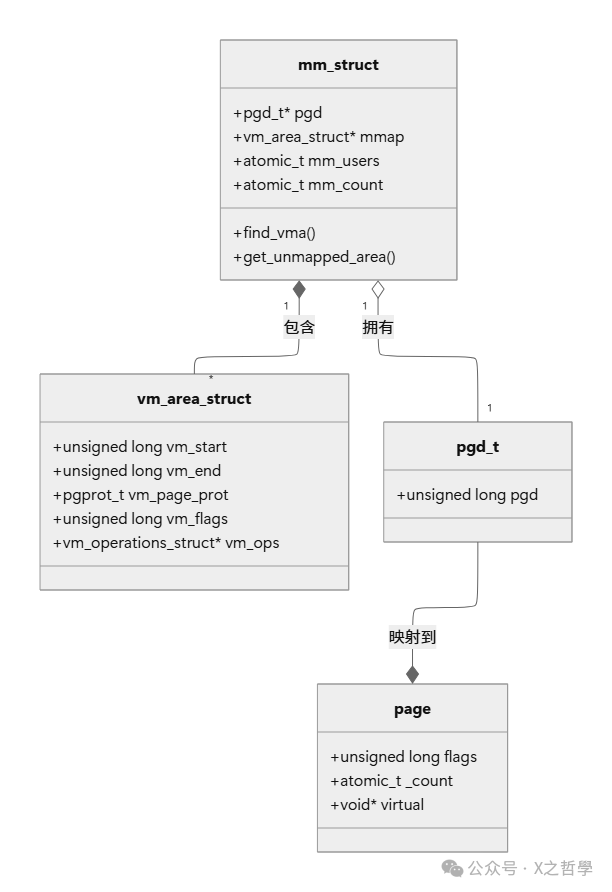

数据结构关系图：

3.2 页表遍历过程

让我们深入看看内核如何遍历页表：

// 页表遍历核心函数（mm/memory.c）
pte_t *pte_offset_map(pmd_t *pmd， unsigned long address)
{
    // 从PMD获取PTE
    return pte_offset_kernel(pmd, address);
}

// 地址转换主函数
static int follow_page(struct vm_area_struct *vma,
                       unsigned long address,
                       unsigned int flags)
{
    pgd_t *pgd;
    p4d_t *p4d;
    pud_t *pud;
    pmd_t *pmd;
    pte_t *ptep;

    // 逐级遍历页表
    pgd = pgd_offset(vma->vm_mm, address);
    if (pgd_none(*pgd) || pgd_bad(*pgd))
        return 0;

    p4d = p4d_offset(pgd, address);
    if (p4d_none(*p4d) || p4d_bad(*p4d))
        return 0;

    pud = pud_offset(p4d, address);
    if (pud_none(*pud) || pud_bad(*pud))
        return 0;

    pmd = pmd_offset(pud, address);
    if (pmd_none(*pmd) || pmd_bad(*pmd))
        return 0;

    ptep = pte_offset_map(pmd, address);
    if (!ptep)
        return 0;

    // 检查PTE标志
    if (!pte_present(*ptep))
        return 0;

    return 1;
}

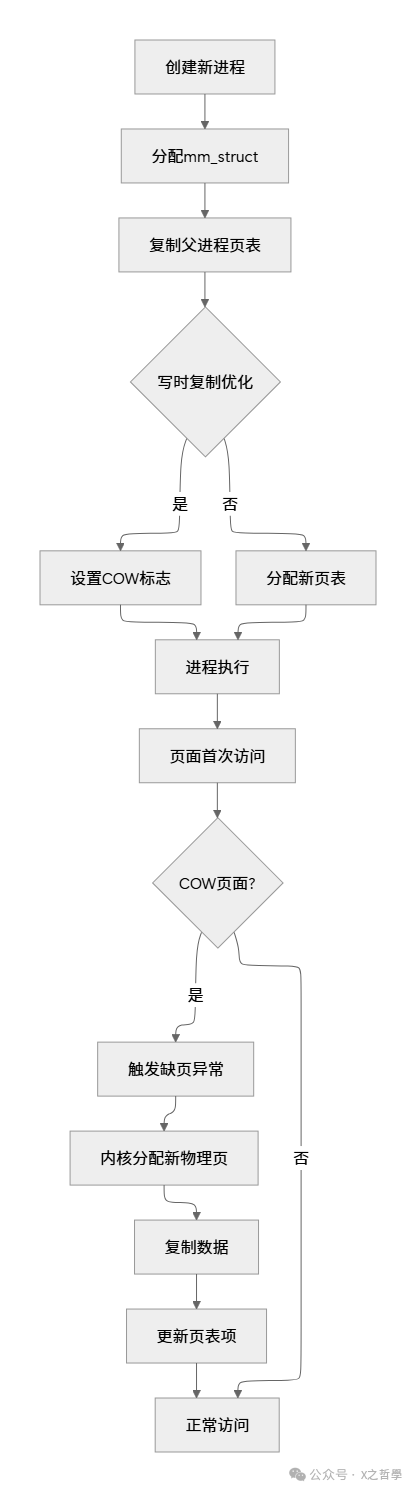

3.3 页表分配与初始化

当进程创建时，内核如何建立页表？

第四章：页表相关优化技术

4.1 TLB（转换后备缓冲区）

TLB是页表查找的加速器，就像图书馆的“热门书架”，缓存了最近使用的虚拟到物理地址的映射，可以避免每次都去遍历多级页表。

// TLB刷新操作
static inline void flush_tlb_page(struct vm_area_struct *vma,
                                   unsigned long addr)
{
    // 刷新单个页面的TLB条目
    __flush_tlb_single(addr);
}

// TLB shootdown处理（多核同步）
void flush_tlb_range(struct vm_area_struct *vma,
                     unsigned long start, unsigned long end)
{
    // 在多核系统中同步TLB状态
    on_each_cpu(__flush_tlb_all_local, NULL, 1);
}

TLB工作原理：

4.2 大页（Huge Page）支持

大页技术通过使用更大的内存页（如2MB、1GB），来减少TLB条目压力，显著提高内存访问性能，特别适合数据库等需要处理大量数据的工作负载。

# 大页配置示例
# 查看大页信息
cat /proc/meminfo | grep Huge

# 设置大页数量
echo 20 > /proc/sys/vm/nr_hugepages

# 使用大页的程序
// 程序通过mmap使用大页
void *addr = mmap(NULL, length, PROT_READ|PROT_WRITE,
                   MAP_PRIVATE|MAP_ANONYMOUS|MAP_HUGETLB,
                   -1, 0);

普通页 vs 大页对比：

特性	4KB普通页	2MB大页	1GB大页
TLB覆盖范围	4KB/条目	2MB/条目	1GB/条目
TLB压力	高	中	低
内存碎片	容易产生	较少	极少
适用场景	通用	数据库、科学计算	大型内存应用
管理开销	小	中	大

4.3 页表压缩与内存去重

现代Linux内核还包含了一些智能优化，比如KSM（内核同页合并），它可以扫描内存，将内容完全相同的页面合并为一个，只读共享，从而节省物理内存。

// KSM（内核同页合并）示例
# 启用KSM
echo 1 > /sys/kernel/mm/ksm/run

# 查看KSM统计
cat /sys/kernel/mm/ksm/pages_shared
cat /sys/kernel/mm/ksm/pages_sharing

第五章：页表实例与调试

5.1 简单页表操作示例

让我们编写一个内核模块来演示页表操作，这能帮助你从底层硬件到上层应用更直观地理解转换过程：

// page_table_demo.c - 页表操作演示模块
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/mm.h>
#include <linux/sched.h>

static void show_page_table(unsigned long addr)
{
    struct task_struct *task = current;
    struct mm_struct *mm = task->mm;
    pgd_t *pgd;
    p4d_t *p4d;
    pud_t *pud;
    pmd_t *pmd;
    pte_t *pte;

    printk(KERN_INFO "===== 页表遍历演示 =====\n");
    printk(KERN_INFO "虚拟地址: 0x%lx\n", addr);

    // 获取各级页表项
    pgd = pgd_offset(mm, addr);
    printk(KERN_INFO "PGD值: 0x%lx\n", pgd_val(*pgd));

    if (pgd_none(*pgd) || pgd_bad(*pgd)) {
        printk(KERN_INFO "PGD无效\n");
        return;
    }

    p4d = p4d_offset(pgd, addr);
    pud = pud_offset(p4d, addr);

    if (pud_none(*pud) || pud_bad(*pud)) {
        printk(KERN_INFO "PUD无效\n");
        return;
    }

    pmd = pmd_offset(pud, addr);

    if (pmd_none(*pmd) || pmd_bad(*pmd)) {
        printk(KERN_INFO "PMD无效\n");
        return;
    }

    pte = pte_offset_map(pmd, addr);

    if (!pte) {
        printk(KERN_INFO "PTE无效\n");
        return;
    }

    printk(KERN_INFO "PTE值: 0x%lx\n", pte_val(*pte));
    printk(KERN_INFO "物理页框: 0x%lx\n", pte_pfn(*pte) << PAGE_SHIFT);
    printk(KERN_INFO "Present位: %d\n", pte_present(*pte));
    printk(KERN_INFO "Dirty位: %d\n", pte_dirty(*pte));
    printk(KERN_INFO "Accessed位: %d\n", pte_young(*pte));
}

static int __init pt_demo_init(void)
{
    printk(KERN_INFO "页表演示模块加载\n");

    // 演示当前进程的栈地址页表信息
    unsigned long stack_addr = (unsigned long)&stack_addr;
    show_page_table(stack_addr);

    // 演示代码段地址页表信息
    show_page_table((unsigned long)show_page_table);

    return 0;
}

static void __exit pt_demo_exit(void)
{
    printk(KERN_INFO "页表演示模块卸载\n");
}

module_init(pt_demo_init);
module_exit(pt_demo_exit);
MODULE_LICENSE("GPL");

5.2 页表调试工具与技巧

常用调试命令：

# 1. 查看进程内存映射
pmap -x <pid>
cat /proc/<pid>/maps
cat /proc/<pid>/smaps  # 详细统计信息

# 2. 查看页表统计
cat /proc/meminfo
# 关注： PageTables, Mapped, AnonPages, Shmem等字段

# 3. 页表性能分析
perf stat -e dtlb_load_misses.stlb_hit,dtlb_load_misses.walk_active <command>

# 4. 使用SystemTap跟踪页表操作
stap -e 'probe vm.pagefault {
    printf("进程 %s (%d) 缺页异常 at 0x%x\n",
           execname(), pid(), address);
}'

# 5. 内核调试输出
echo 1 > /proc/sys/vm/page_table_debug
dmesg | grep -i page_table

调试技巧总结表：

问题类型	诊断工具	关键指标	可能原因
TLB抖动	perf, vmstat	TLB缺失率	工作集过大，页面过小
缺页异常过多	strace, /proc/stat	缺页异常数	内存不足，工作集变化
页表内存过大	/proc/meminfo	PageTables大小	进程过多，内存映射复杂
内存碎片化	buddyinfo	碎片指数	长时间运行，分配模式

第六章：不同架构的页表实现

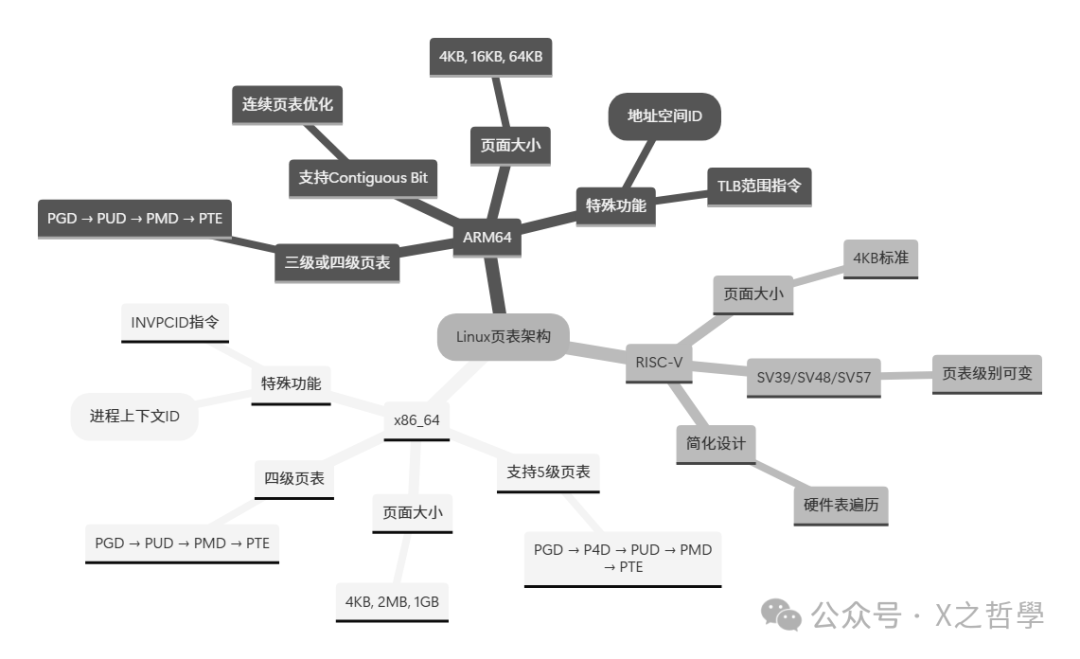

6.1 x86_64 vs ARM64页表对比

6.2 5级页表与未来展望

随着64位系统可用内存的持续增大，为了支持更大的地址空间，Linux引入了5级页表。

// 5级页表支持（内核配置）
#ifdef CONFIG_PGTABLE_LEVELS == 5
#define P4D_SHIFT      (PGDIR_SHIFT + (PAGE_SHIFT - 3))
#define PTRS_PER_P4D   512
#endif

// 地址空间扩展
传统4级： 256TB虚拟地址空间
5级页表： 128PB虚拟地址空间

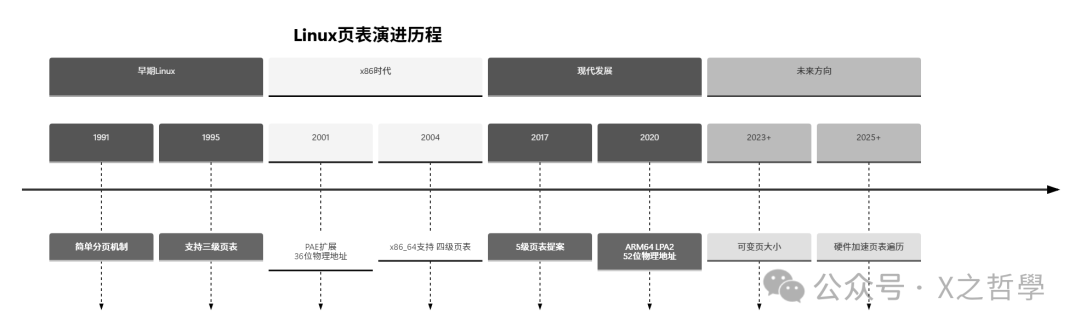

页表演进时间线：

第七章：性能优化实践指南

7.1 页表相关性能调优

优化策略矩阵：

性能问题	优化技术	实现方式	预期收益
TLB命中率低	使用大页	mmap(MAP_HUGETLB)	减少TLB缺失50-90%
页表内存占用高	内存压缩	KSM, zswap	节省内存10-30%
缺页延迟大	预读机制	madvise(MADV_WILLNEED)	降低延迟20-40%
多进程共享少	库共享优化	位置无关代码	减少内存占用30%

7.2 实际案例分析：数据库优化

# PostgreSQL使用大页配置
# postgresql.conf
huge_pages = on
shared_buffers = 8GB

# 操作系统配置
echo 4096 > /proc/sys/vm/nr_hugepages

# 验证效果
grep -i huge /proc/meminfo
pgbench -T 300 -c 50 dbname

第八章：安全考量与防护机制

8.1 页表安全特性

现代CPU在页表机制中集成了多种安全扩展，以防范日益复杂的内存安全攻击。

// Intel CET（控制流执行技术）支持
#ifdef CONFIG_X86_CET
// 影子栈保护
wrmsrl(MSR_IA32_PL3_SSP, shadow_stack);
#endif

// ARM MTE（内存标记扩展）
#ifdef CONFIG_ARM64_MTE
// 内存标记防止溢出
page_mte_tagged(page);
#endif

安全威胁与防护：

攻击类型	页表防护机制	硬件支持	内核配置选项
缓冲区溢出	NX/XD位	Intel XD, ARM PXN	CONFIG_ARCH_HAS_NX
ROP攻击	影子栈	Intel CET	CONFIG_X86_CET
侧信道攻击	KPTI	PCID优化	CONFIG_PAGE_TABLE_ISOLATION
内存破坏	MTE/ASAN	ARM MTE	CONFIG_KASAN

总结：核心要点回顾

通过对Linux页表机制的深入分析，我们可以总结出以下关键点：

1. 设计哲学：Linux页表体现了计算机科学经典的时空权衡，通过多级结构在空间效率和时间效率之间取得平衡。
2. 实现机制：
   • 四级（或五级）页表层级结构。
   • 硬件加速的MMU和TLB。
   • 软件管理的页表分配和回收。
3. 优化技术：
   • 大页减少TLB压力。
   • KSM实现内存去重。
   • 写时复制优化fork性能。
4. 调试手段：
   • /proc文件系统提供丰富信息。
   • perf工具分析性能瓶颈。
   • 内核tracepoint跟踪页表操作。

理解页表不仅有助于解决复杂的内存问题，更是进行系统级性能调优和安全加固的基础。希望本文能为你打开一扇深入Linux内存子系统的大门。如果你想与其他开发者交流更多底层技术细节，欢迎在云栈社区进行讨论。
