NVIDIA GPUDirect 技术原理与实践：RDMA网络与Storage存储加速详解

在现代高性能计算 (HPC) 和人工智能 (AI) 领域，数据量的爆炸式增长与模型复杂度的不断提升，使得数据传输效率日益成为系统性能的关键瓶颈。传统架构中，GPU 与其他设备（如网卡、存储）的数据交互通常需要 CPU 作为“中转站”，这不仅引入了额外延迟，也消耗了宝贵的 CPU 计算资源。

为解决这一核心矛盾，NVIDIA 推出了 GPUDirect 系列技术。这是一组旨在加速 GPU 与其他 PCIe 设备（如网络接口卡 NIC、存储设备以及其他 GPU）之间直接通信的技术集合。本文将深入剖析其中两项关键技术：GPUDirect RDMA 与 GPUDirect Storage (GDS)，并探讨其在构建高效能计算系统中的应用。

2. GPUDirect RDMA 技术

官方文档参考：GPUDirect RDMA Documentation

GPUDirect RDMA (Remote Direct Memory Access) 是一项允许第三方 PCIe 设备（如高性能网卡、存储适配器等）直接访问 NVIDIA GPU 显存的技术。该技术最早随 Kepler 架构 GPU 和 CUDA 5.0 引入，其核心目标是消除 GPU 与第三方设备通信时不必要的 CPU 介入与系统内存拷贝。

2.1 技术背景与痛点

在未启用 GPUDirect RDMA 的传统架构中，GPU 通过网络发送数据需经历“GPU 显存 -> 系统内存 (CPU 参与) -> 网卡”的冗长路径：

1. 数据拷贝：数据从源 GPU 显存拷贝到源主机的系统内存。
2. 网络传输：CPU 参与控制，网卡 (NIC) 从系统内存读取数据并通过网络发送。
3. 接收与拷贝：目标主机网卡将数据写入系统内存，再由 CPU 拷贝到目标 GPU 显存。

这一过程带来了显著的性能瓶颈：

• 高延迟：数据在 PCIe 总线上往返传输，且需要 CPU 处理中断和上下文切换。
• 带宽瓶颈：数据流经系统内存，受限于 CPU 内存带宽，无法充分利用高速网络（如 InfiniBand）或 高速网卡 的潜力。
• CPU 负载高：CPU 必须参与数据搬运和缓冲区管理，无法专注于其核心计算任务。

2.2 工作原理详解

GPUDirect RDMA 利用了标准 PCIe 总线的点对点 (P2P) 功能，使第三方设备能够通过 PCI BAR (Base Address Register) 直接对 GPU 显存进行读写操作。

2.2.1 核心机制

当两个 PCIe 设备（例如 GPU 和 NIC）共享同一个上游 PCIe 交换器或根复合体 (Root Complex) 时，它们可以通过物理地址直接通信。

• PCI BARs 映射：GPU 驱动将其显存的一定区域通过 PCI BARs 暴露在系统的物理地址空间中。
• P2P 直接访问：NIC 可以像访问系统内存一样，直接向这些映射好的 GPU 物理地址发起 PCIe 读写事务。

2.2.2 驱动层交互

GPUDirect RDMA 的实现依赖于 NVIDIA 内核驱动与用户态 CUDA 库的协同工作：

1. 地址区分：用户态 CUDA 库提供 API，帮助上层通信库（如 MPI, NCCL）区分某个指针是指向 CPU 内存还是 GPU 显存。
2. 页面锁定 GPU 内存：
   • 对于 CPU 内存，Linux 内核使用 get_user_pages() 进行锁定。
   • 对于 GPU 显存，NVIDIA 内核驱动提供了专用 API（如 nvidia_p2p_get_pages）来锁定 GPU 显存页面，并将其物理地址列表返回给网卡驱动。
   • 网卡驱动使用这些物理地址编程其 DMA 引擎，从而建立起直接的数据传输通道。

2.3 性能优势

GPUDirect RDMA 通过在 GPU 和第三方设备间建立直达的数据通道，消除了不必要的系统内存拷贝和 CPU 干预，实现了极致的通信性能。

• 零拷贝：完全消除了 GPU 显存到系统内存的缓冲拷贝。
• 超低延迟：数据直接在设备间传输，端到端延迟可显著降低。
• CPU 完全卸载：CPU 仅需负责建立连接和控制流，数据路径完全被旁路，得以解放算力。

2.4 开发者视角：代码与 API

虽然上层应用通常通过 CUDA-aware MPI 或 NCCL 隐式使用 GPUDirect RDMA，但其底层驱动涉及以下关键步骤：

// 伪代码示例：展示 NIC 驱动如何注册 GPU 显存以进行 RDMA
// 实际上，这通常由 InfiniBand Verbs (libibverbs) 库在用户态封装

// 1. 用户态分配 GPU 显存
void *d_buffer;
cudaMalloc(&d_buffer, size);

// 2. 注册内存区域
// libibverbs 会检测指针类型。如果是 GPU 指针，它将调用 NVIDIA 内核驱动接口
// 来获取 GPU 页面的物理地址，并将其写入网卡的页表。
struct ibv_mr *mr = ibv_reg_mr(pd, d_buffer, size,
                               IBV_ACCESS_LOCAL_WRITE |
                               IBV_ACCESS_REMOTE_WRITE |
                               IBV_ACCESS_REMOTE_READ);

if (!mr) {
    // 注册失败，可能因硬件不支持或未加载 nvidia-peermem 模块
    fprintf(stderr, "GPUDirect RDMA registration failed\n");
}

// 3. 执行 RDMA 操作
// 网卡硬件 DMA 引擎直接通过 PCIe 总线访问 d_buffer 的物理地址
ibv_post_send(qp, &wr, &bad_wr);

注意：启用此功能通常需要加载 nvidia-peermem（或旧版 nv_peer_mem）内核模块，该模块充当 NVIDIA 驱动与 InfiniBand/RDMA 核心驱动之间的桥梁。

---

3. GPUDirect Storage (GDS) 技术

官方文档参考：GPUDirect Storage Documentation

随着 AI、HPC 及数据分析领域数据集规模持续增长，数据加载时间开始对应用整体性能产生显著影响。高速 GPU 常常因等待缓慢的 I/O 而处于空闲状态，尤其是在将数据从存储加载到 GPU 显存的过程中。

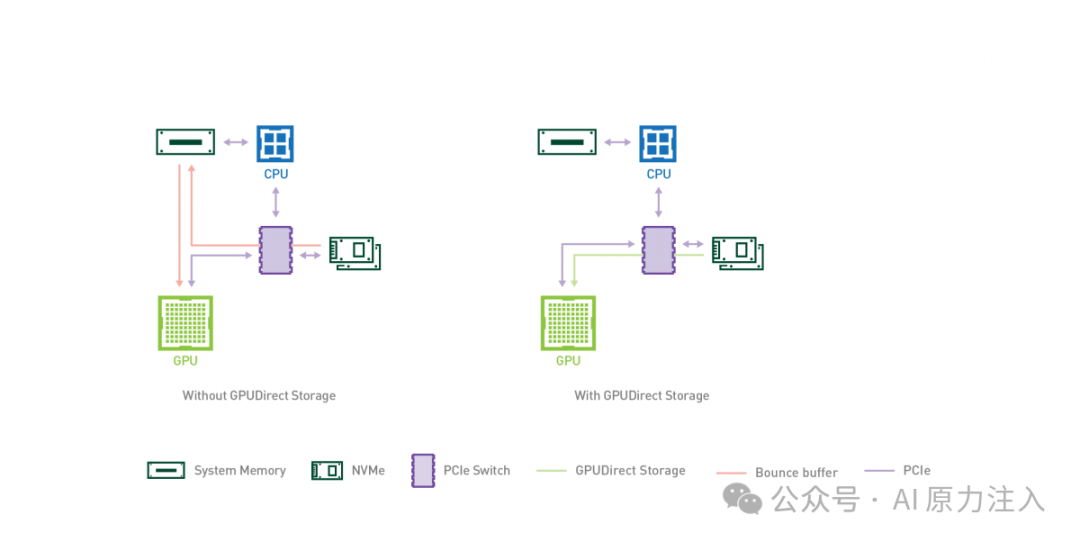

GPUDirect Storage (GDS) 旨在建立一条在本地或远程存储（如 NVMe SSD）与 GPU 显存之间的直接数据通路。该技术避免了通过 CPU 内存中的“中转缓冲区”进行额外拷贝，使存储设备的 DMA 引擎能够将数据直接传入/传出 GPU 显存，全程无需 CPU 参与数据搬运。

3.1 技术背景与痛点

传统存储 I/O 路径中，将数据从磁盘读到 GPU 显存是一个低效的多阶段过程：

1. 内核态缓冲：存储设备通过 DMA 将数据写入操作系统内核的页面缓存。
2. 用户态拷贝：CPU 将数据从内核空间拷贝到用户空间的应用程序缓冲区。
3. 主机到设备拷贝：CPU 再次将数据从用户缓冲区拷贝到 GPU 显存。

这种“反弹缓冲区”机制存在三大问题：

• CPU 瓶颈：CPU 必须参与每一次内存拷贝，随着 NVMe SSD 速度提升，CPU 逐渐成为 I/O 瓶颈。
• 延迟增加：多次内存拷贝和上下文切换显著增加了端到端延迟。
• PCIe 带宽浪费：数据在 PCIe 总线上来回传输，实际占用了双倍带宽。

3.2 工作原理详解

GDS 引入了全新的 I/O 架构，允许存储控制器直接对 GPU 显存进行 DMA 操作。

3.2.1 核心组件：cuFile API

GDS 提供了一套名为 cuFile 的用户态 API，它类似于 POSIX 文件操作 API，但专为 GPU 显存设计。

• libcufile：GDS 的核心库，负责拦截 cuFile I/O 请求，并智能选择最佳传输路径（直通或回退）。
• nvidia-fs.ko：一个内核模块，负责处理文件系统元数据、页面锁定及 DMA 映射。它与 ext4、xfs 等标准文件系统协同工作，但绕过了内核页面缓存。

3.2.2 DMA 路径选择

当应用调用 cuFileRead 时：

1. 页面锁定：nvidia-fs 模块锁定目标 GPU 显存页面。
2. DMA 映射：将 GPU 物理地址提供给 NVMe 驱动程序。
3. 直接传输：NVMe 控制器启动 DMA，通过 PCIe P2P 机制直接将数据写入 GPU 显存。

如果硬件或配置不支持 P2P，GDS 会自动回退到传统缓冲模式，但仍会尝试优化。

3.3 核心优势

GDS 通过构建存储到 GPU 的“直通高速公路”，打破了传统 I/O 的带宽和延迟瓶颈。

• 带宽倍增：直接利用 PCIe P2P，吞吐量可接近存储设备或 PCIe 总线的物理极限，带宽可达传统 I/O 的 2-8 倍。
• 延迟最小化：消除了中间的内存拷贝步骤，I/O 延迟显著降低。
• CPU 卸载：CPU 仅处理控制流，不再参与繁重数据搬运，算力得以释放用于数据预处理或其他计算逻辑。

3.4 性能对比数据参考

指标	传统缓冲 IO	传统直接 IO (O_DIRECT)	GPUDirect Storage
数据路径	存储 -> 内核缓冲 -> 用户缓冲 -> GPU	存储 -> 用户缓冲 -> GPU	存储 -> GPU
内存拷贝次数	2 次	1 次	0 次
CPU 参与度	高 (数据搬运 & 控制)	中 (单次搬运 & 控制)	低 (仅控制)
带宽利用率	受限于 CPU 内存带宽	受限于 CPU 内存带宽	接近 PCIe/NVMe 极限
延迟	高	中	低

3.5 代码示例 (cuFile API)

使用 GDS 需包含 <cufile.h> 并链接 libcufile.so。以下是一个简化的读取流程：

#include <fcntl.h>
#include <unistd.h>
#include <cuda_runtime.h>
#include "cufile.h"

int main() {
    const char* filename = "test_data.bin";
    size_t size = 1024 * 1024 * 1024; // 1GB
    void* d_buffer;

    // 1. 初始化 cuFile 驱动
    cuFileDriverOpen();

    // 2. 分配 GPU 显存
    cudaMalloc(&d_buffer, size);

    // 3. 打开文件 (必须使用 O_DIRECT 标志以绕过 Page Cache)
    int fd = open(filename, O_RDONLY | O_DIRECT);

    // 4. 注册 cuFile 句柄
    CUfileDescr_t cf_descr;
    memset(&cf_descr, 0, sizeof(CUfileDescr_t));
    cf_descr.handle.fd = fd;
    cf_descr.type = CU_FILE_HANDLE_TYPE_OPAQUE_FD;

    CUfileHandle_t cf_handle;
    cuFileHandleRegister(&cf_handle, &cf_descr);

    // 5. 直接读取数据到 GPU 显存
    // 数据直接从 NVMe SSD 流向 GPU，不经过 CPU 内存
    cuFileRead(cf_handle, d_buffer, size, 0, 0);

    // ... 进行 GPU 计算 ...

    // 6. 清理资源
    cuFileHandleDeregister(cf_handle);
    close(fd);
    cudaFree(d_buffer);
    cuFileDriverClose();

    return 0;
}

4. GPUDirect 生态系统支持

GPUDirect 技术已建立起庞大的软硬件生态系统，从底层设备、中间件到上层框架均有广泛支持。

4.1 GPUDirect RDMA 生态

这是构建高性能分布式 GPU 集群的基石。

• 网络硬件：
  • NVIDIA Mellanox ConnectX 系列：对 GPUDirect RDMA 有最完善的原生支持。
  • AWS EFA：在 AWS 云环境中支持该技术。
• 通信库：
  • NVIDIA NCCL：深度学习标准通信库，利用 GPUDirect RDMA 实现高效的集合通信。
  • CUDA-aware MPI：主流 MPI 实现（如 OpenMPI, MVAPICH2）均支持。
  • UCX：底层通信框架，为多种上层库提供加速支持。

4.2 GPUDirect Storage 生态

GDS 聚焦于存储 I/O 加速，得到了广泛集成。

• 支持的文件系统：
  • 本地文件系统：ext4, xfs（需配合 nvidia-fs 模块）。
  • 并行/分布式文件系统：Lustre, IBM Spectrum Scale, WekaFS, BeeGFS 等均提供支持，这对于构建 大规模 AI 训练集群 至关重要。
• 存储解决方案伙伴：NetApp, Dell EMC, Pure Storage 等厂商均已集成 GDS 支持。

4.3 上层 AI 框架集成

为了让开发者无感使用底层加速，主流框架和数据加载库进行了深度集成：

• NVIDIA DALI：深度学习数据加载库，原生支持 GDS，可显著加速数据预处理流水线。
• PyTorch / TensorFlow：其分布式训练模块底层依赖 NCCL（使用 GPUDirect RDMA）；可通过插件或 DALI 集成支持 GDS。
• RAPIDS cuDF：支持使用 GDS 加速大规模数据文件的读取。

注意：具体支持版本和配置要求（如内核、驱动版本）请务必参考各厂商官方文档及 NVIDIA 的支持矩阵。

5. 总结

GPUDirect 系列技术是 NVIDIA 针对现代 HPC 和 AI 负载中“数据搬运瓶颈”提出的核心解决方案。它们共同目标是消除 CPU 在数据路径中的介入，实现设备间的 直接内存访问。

1. 核心价值：
   • GPUDirect RDMA 打破了计算节点间的通信壁垒，对于分布式训练至关重要，能显著提升多机多卡环境的扩展效率。
   • GPUDirect Storage 打破了计算与存储间的 I/O 壁垒，对于大数据集训练和推理至关重要，解决了 GPU 因等待数据而空转的问题。
2. 协同效应：在构建大规模 AI 集群时，两者互补共存。GDS 负责将海量数据高速“喂”入单个 GPU，而 GPUDirect RDMA 负责在 GPU 集群内部高速同步梯度和模型参数。
3. 架构演进：GPUDirect 技术的普及标志着计算架构从“以 CPU 为中心”向“以数据为中心”的转变。CPU 退居为控制平面的指挥者，而繁重的数据流动则在 GPU、网卡和存储设备间通过高速互连直接完成，从而释放了整个 异构计算系统 的潜能。
