oHFM标准解析：开放协调FPGA模块如何解决硬件互操作性难题

在嵌入式系统和 FPGA 设计领域，一个长期存在的“潜规则”是：每次更换芯片型号或性能等级，工程师都不得不从头设计载板、电源、引脚和接口。这种高度的定制化与碎片化让项目走了许多弯路，也消耗了大量研发资源。而近期，由 SGET 组织推出的 oHFM 标准，正试图彻底改变这一现状。

🧩 什么是 oHFM？

oHFM 全称为 Open Harmonized FPGA Module（开放协调 FPGA 模块）标准。这是由标准化组织 SGET（Standardization Group for Embedded Technologies e.V.）推出的全球首个开放、无厂商锁定的 FPGA 模块规范。其核心目标是定义一套统一且可扩展的 FPGA 模块物理与电气架构。

简单来说，它规定了 FPGA 模块的外观尺寸、连接方式、信号与电源接口——目标是让不同厂商、不同性能的模块能像积木一样互换与升级，从而避免每次都进行彻底的硬件重新设计。

📦 为什么 FPGA 需要模块化标准？

与高度标准化的微处理器或 ARM SoC 不同，传统 FPGA 系统开发常面临以下痛点：

• 每个芯片的引脚布局和封装都可能不同。
• 电源设计、引脚分配高度定制，缺乏通用性。
• 更换不同厂家的 FPGA 产品往往意味着要重新设计整个载板。
• 系统升级困难，迁移周期长，开发体验割裂。

这意味着，即便 FPGA 芯片本身的逻辑性能得到了提升，系统工程却常常需要从零开始，造成了巨大的时间和成本浪费。oHFM 标准的出现，正是为了系统性解决这些痛点。

🌍 oHFM 的核心理念 —— 协调（Harmonized）

标准名称中的“Harmonized”（协调）一词是关键。它并非要求所有模块完全一致，而是在一套共同的规则下，允许存在多样化的实现方式。这就像为硬件生态建立了一种“共同语言”，使得不同用途、不同性能的 FPGA 模块能在同一框架下互操作，而非彼此孤立。

🔧 oHFM 的两种主要形态

为了兼顾从量产到原型开发的不同应用场景，oHFM 规范定义了两种物理形态：

🧩 1. oHFM.s — 可焊接模块（Solderable）

这种形态适合对成本敏感、追求高可靠性的量产产品。

• 连接方式：通过焊接直接固定于载板上。
• 优点：机械结构稳固、体积紧凑、能更好地耐受振动、高低温等恶劣环境。
• 应用场景：在空间受限或大批量制造中优势明显。

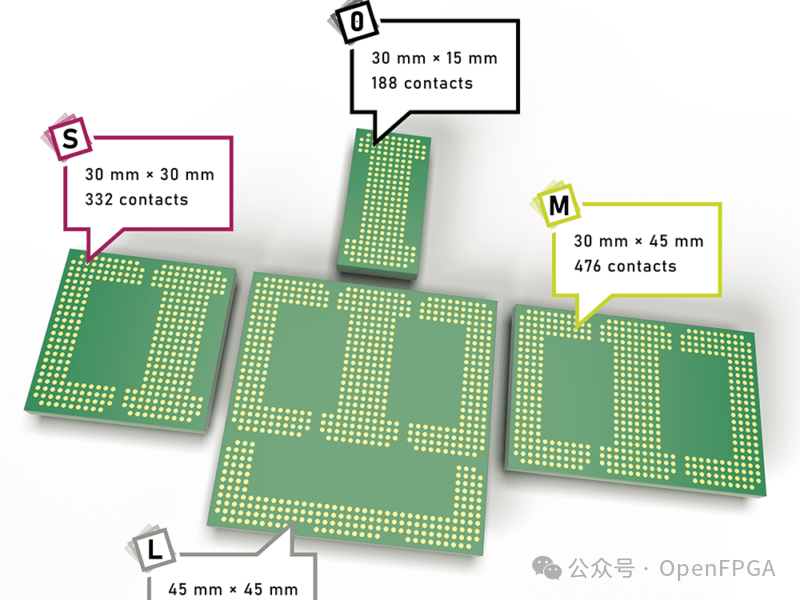

oHFM.s 提供了四种标准尺寸（S, M, L, XL），以适配不同规模和复杂度的 FPGA 芯片。这种形式非常适合于最终产品设计，一旦确定通常无需频繁更换模块。

🛠 2. oHFM.c — 插件式模块（Connector-based）

这种形态面向高性能、高速接口及需要快速升级迭代的场景。

• 连接方式：使用高密度板对板连接器，支持热插拔（类似 COM Express 模块）。
• 优点：提供从 332 到超过 1200 个引脚，支持更多 I/O、高速信号通道及复杂的散热方案。
• 应用场景：非常适合用于评估板、原型验证以及需要分阶段升级的系统中。

基于连接器的 oHFM.c 变体专为中高端 FPGA 设计，模块本身可以被重复用于不同的载板或开发阶段，极大地提升了硬件资源的利用率。

📈 oHFM 带来的核心价值

1. 降低设计重复成本
   工程师无需因更换 FPGA 芯片而重画整个 PCB。标准化的接口与规则使得载板设计可以复用，显著减少底层硬件设计工作量，这符合优秀的 Computer Arch 设计所追求的可重用性与模块化思想。

2. 消除厂商锁定风险
   以往，开发者常被某几家大厂的专用模块设计“捆绑”。oHFM 作为一个开放标准，使得模块能够在不同厂商的产品间通用，赋予开发者更大的选择自由。

3. 加速产品上市周期
   使用预认证的标准模块，可以在开发早期快速搭建起可工作的原型系统，从而加速软件调试、功能验证乃至最终量产的整个流程。

4. 保障未来可扩展性
   标准支持从入门级 FPGA 到集成 ARM 核的高端 SoC-FPGA 等多种需求。这种可扩展性对未来如 AI 边缘计算、工业自动化、5G/6G 通信等应用至关重要。

🤝 开放与可获取性

oHFM 是一个真正的开放标准：

• 规范免费：其规范文件可免费下载与实施。
• 开发自由：任何公司或个人均可基于此标准开发兼容的 FPGA 模块。
• 无许可费：无需支付版权或许可费用，也不受单一供应商体系限制。

（规范下载地址：https://sget.org/standards/ohfm/#ohfm-download）
当然，若想参与未来标准的修订与贡献，则需要加入 SGET 成为会员组织。

🧭 总结与展望

oHFM（开放协调 FPGA 模块）标准作为全球首个针对 FPGA 模块的开放性规范，通过统一的架构定义和协调的接口设计，旨在使 FPGA 系统模块变得更易设计、复用和升级。

如果该标准能获得业界的广泛采纳，将有望让从开发载板、原型验证到最终量产产品的整个流程变得更加连贯、可维护且易于扩展。这无疑是许多嵌入式硬件工程师长期以来的期待。随着规范的完善，后续的参考设计、驱动生态等配套工作也将逐步展开，进一步推动这一开放生态的成熟。欢迎在 云栈社区 继续探讨硬件标准化与嵌入式开发相关话题。
