Linux内核多核定时器机制演进：从主核IPI到每CPU独立时钟源

在Linux早期多核支持阶段，存在一种主核（boot CPU）通过定时器中断来通知从核（其他CPU）的方式。这种方式主要用于多核间的通信和任务调度。

采用的方法之一是使用IPI（中断处理器间中断）进行核间通信。主核通过定时器中断来触发IPI，从而通知从核进行相应的处理。

其基本流程如下：

主核初始化一个定时器，设置定时器中断处理函数。
在定时器中断处理函数中，主核向从核发送IPI。
从核收到IPI后，执行相应的中断处理函数。

IPI（处理器间中断）

// 主核发送IPI
void arch_send_call_function_ipi_mask(const struct cpumask *mask)
{
    send_IPI_mask(mask, CALL_FUNCTION_VECTOR);
}

// 从核处理IPI
__visible void __irq_entry smp_rescheduling_interrupt(struct pt_regs *regs)
{
    ack_APIC_irq();
    scheduler_ipi();
}

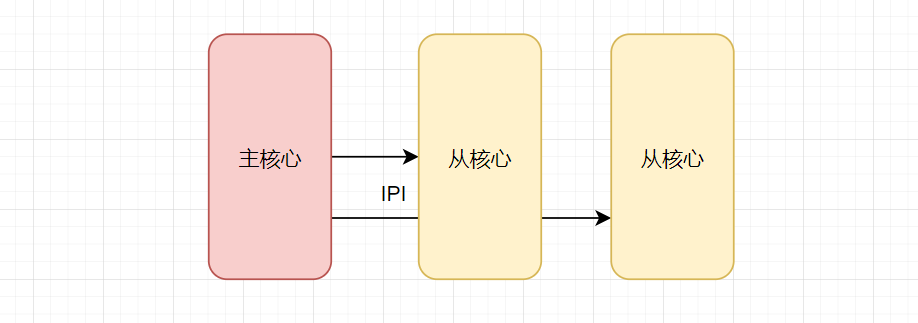

这种方式在早期 SMP 系统中，由于硬件限制和设计简化，可能只有一个全局的定时器，由主核（通常是 CPU0）负责处理，然后通过 IPI 通知其他从核。这种方式存在以下问题：

• 可扩展性差：随着 CPU 数量增加，主核的负担加重。
• 延迟高：从核的时钟中断依赖于主核的定时器周期和 IPI 传递。
• 功耗问题：从核在空闲时可能仍然需要响应 IPI，无法进入深度的休眠状态。

2、完全去中心化架构

现代 Linux 内核采用了高度分布式的每 CPU 定时器架构，每个 CPU 都有独立的定时器管理和调度能力。这种设计显著提高了多核系统的性能和可扩展性。

在系统启动时，每个 CPU 都会初始化自己的时钟事件设备。Linux 内核将定时器抽象为时钟事件设备，用 struct clock_event_device 表示。每个 CPU 都有自己的时钟事件设备，它负责在指定时间产生中断。这个结构体的定义深刻体现了 C/C++ 在系统编程中的关键作用。

struct clock_event_device {
    void                    (*event_handler)(struct clock_event_device *);
    int                     (*set_next_event)(unsigned long evt, struct clock_event_device *);
    /* ... 其他字段 ... */
    unsigned long           mult;
    unsigned long           shift;
    u64                     min_delta_ns;
    u64                     max_delta_ns;
    const char              *name;
    int                     rating;
    int                     irq;
    cpumask_t               cpumask;
    struct list_head        list;
} ____cacheline_aligned;

每个 CPU 的时钟中断处理函数通常是 tick_handle_periodic（对于周期性模式）或 tick_handle_oneshot（对于单次触发模式）。在中断处理函数中，会调用 update_process_times 来更新进程时间、处理定时器软中断等。

// 周期性时钟中断处理函数
void tick_handle_periodic(struct clock_event_device *dev)
{
    // 获取当前CPU的编号
    int cpu = smp_processor_id();

    // 更新jiffies（全局时间）并处理时间更新
    tick_periodic(cpu);

    // 如果该时钟事件设备是周期性的，则重新设置下一次中断
    if (dev->mode == CLOCK_EVT_MODE_PERIODIC)
        dev->set_next_event(dev->next_event, dev);
}

// 在tick_periodic中，会调用update_process_times
void update_process_times(int user_tick)
{
    struct task_struct *p = current;

    // 更新进程运行时间
    account_process_tick(p, user_tick);

    // 触发定时器软中断
    run_local_timers();
    rcu_check_callbacks(cpu, user_tick);

    // 调度器tick
    scheduler_tick();

    // 计算负载等
    calc_global_load();
}

每个 CPU 通过自己的定时器中断触发调度器 tick，从而进行进程调度、负载均衡等操作。

void scheduler_tick(void)
{
    int cpu = smp_processor_id();
    struct rq *rq = cpu_rq(cpu);
    struct task_struct *curr = rq->curr;

    // 更新运行时间
    update_rq_clock(rq);
    curr->sched_class->task_tick(rq, curr, 0);

    // 触发负载均衡，但通常不是每个tick都进行，而是间隔进行
    trigger_load_balance(rq);
}

现代 Linux 内核为每个 CPU 配备独立的定时器，带来了诸多好处：每个 CPU 独立处理自己的定时中断，不会随着 CPU 数量增加而产生瓶颈；每个 CPU 可以独立设置定时器，无需等待主核的通知，响应更及时。

3、核间一致性

在 Linux 中，尽管每个核心都有自己的定时器硬件和定时器中断，但系统时间（也称为墙上时间）是全局的，由内核维护一个统一的系统时间。这个系统时间通常基于一个全局的时钟源（例如时钟芯片，如 HPET、ACPI PM Timer 等）来更新。

然而，在多核系统中，每个核心可能会独立读取本地时钟源（如 TSC，时间戳计数器）来获取当前时间，但由于每个核心的 TSC 可能不同步，因此内核需要做一些工作来保证时间的一致性。

其实现方式可以概括为以下几个关键点：

1. 全局时钟源初始化：在系统启动时，会选择一个全局的时钟源，并初始化一个全局的时钟事件设备（可能由某个核心负责，或者使用广播机制）。
2. 每 CPU 设备注册：每个核心在启动时，会初始化自己的时钟事件设备，并将其注册到时钟事件框架中。
3. 时间同步机制：系统时间通常由全局时钟源和时钟事件设备来更新。在早期的内核中，可能由一个核心（如引导核心）负责更新系统时间，而其他核心则通过读取全局变量来获取系统时间。但是，这样可能会导致其他核心读取到过时的系统时间，因此需要采用一些同步机制。

在现代 Linux 内核中，使用了更复杂的方法来保证多核间时间的同步。例如，每个核心在读取时间时，会综合考虑全局时钟源和本地的偏移。内核会维护一个每 CPU 变量，记录该 CPU 与全局系统时间之间的偏移（或者记录每个 CPU 的 TSC 与全局时间的对应关系）。当某个核心需要获取当前时间时，它会读取本地 TSC，然后通过查询这个每 CPU 的偏移映射，计算出准确的全局系统时间，从而保证所有核心看到的时间是一致的。

这种“去中心化中断 + 中心化时间同步”的架构，是现代多核 Linux 系统能够高效、准确运行的关键基础之一。想了解更多系统底层的技术原理与实现，欢迎到 云栈社区 交流探讨。
