一块 FPGA，玩转任意波形发生，调频调幅全可控！这个项目利用小脚丫FPGA 开发板中的 DDS 模块与高速 DAC，实现了正弦波、方波、三角波等多种波形的高质量输出。控制方式也非常直观：按键切换波形模式，旋转编码器切换“调频/调幅”，再旋转进行参数微调。整个系统逻辑清晰、交互友好，是硬件爱好者体验 FPGA 数字波形合成的绝佳入口。
项目需求
通过板上的高速DAC（10bits/125Msps）配合FPGA内部DDS的逻辑，生成波形可调（正弦波、三角波、方波）、频率可调（DC-）、幅度可调的波形。
- 生成模拟信号的频率范围为DC-20MHz，调节精度为1Hz；
- 生成模拟信号的幅度为最大1Vpp，调节范围为0.1V-1V；
- 利用板上旋转编码器和按键能够对波形进行切换、进行参数调节。
硬件介绍

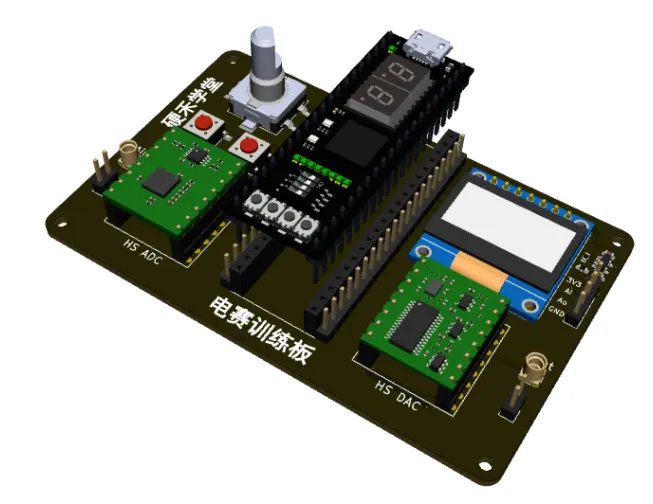

项目使用的开发板为搭载小脚丫FPGA核心板（全FPGA方案）的电赛训练板：
系统框图如下：
项目用到的功能包括：编码器，按键，高速DAC。
完成的功能及达到的性能
1. 波形输出

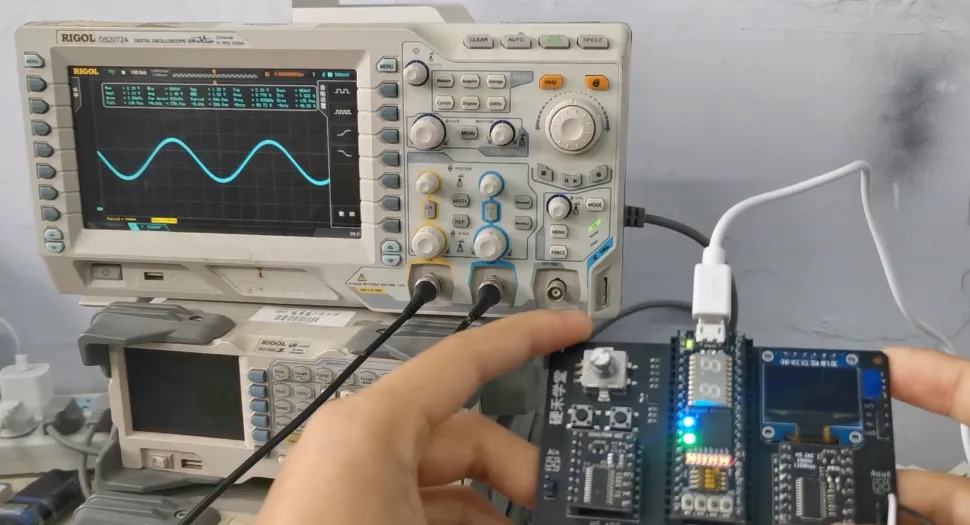

通过板载高速DAC输出任意波形，默认为正弦波，将输出引脚接在示波器上即可观察。
2. 按键切换波形

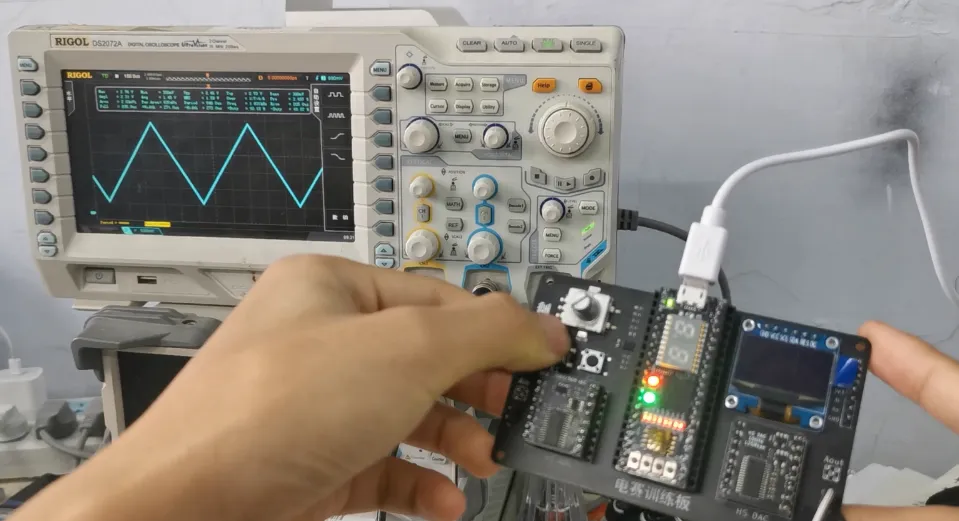

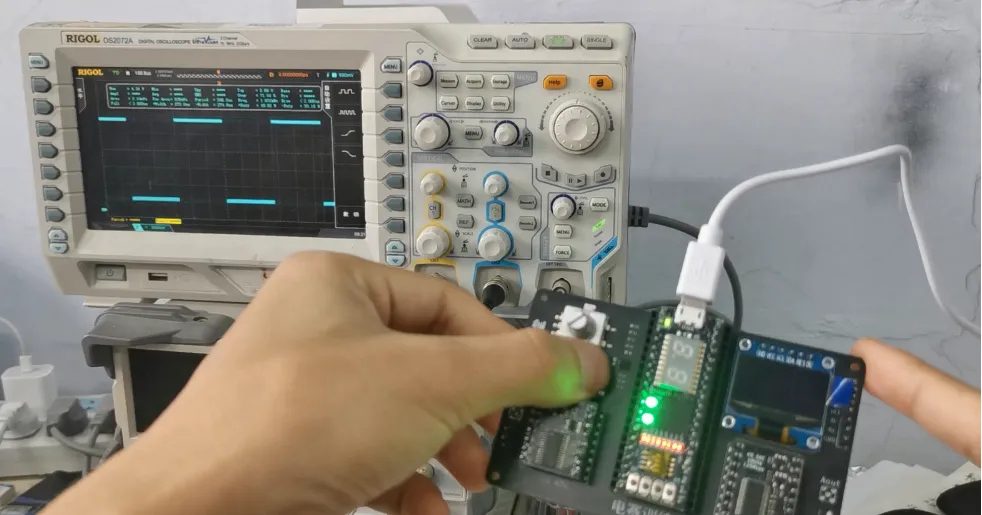

通过扩展板上的按键K1，K2切换波形，目前可输出正弦波，三角波，方波三种波形。
3. 编码器调频

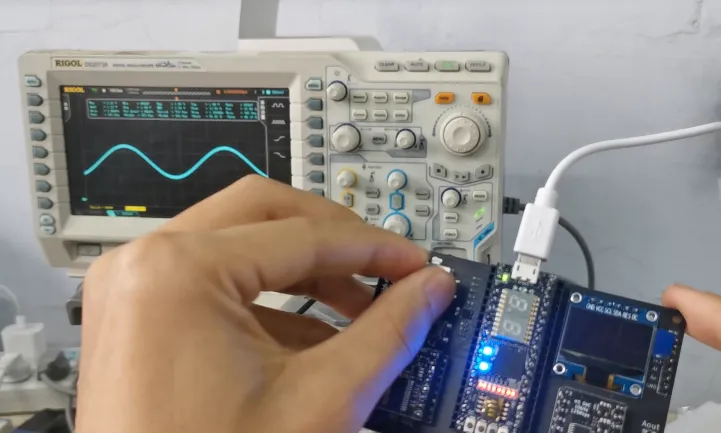

按下编码器可切换“调频/调幅模式”，可在调频模式下通过编码器左右旋转调节输出波形的频率。
4. 编码器调幅

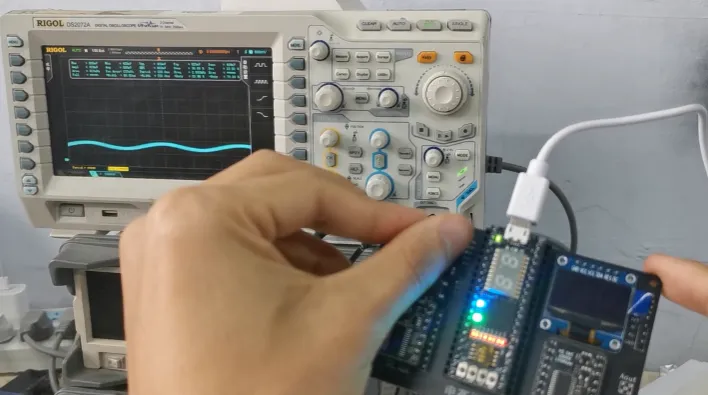

按下编码器可切换“调频/调幅模式”，可在调幅模式下通过编码器左右旋转调节输出波形的幅值。
实现思路
- 使用FPGA内置DDS逻辑产生10位数字电压信号，输出给板载高速DAC模块，由DAC模块输出相应的波形。
- 设置波形状态机，管理FPGA输出的波形，可通过按键在正弦波，方波，三角波之间切换。
- 设置编码器状态机，管理当前编码器的调节对象，可通过编码器OK键在调频和调幅之间切换。
实现过程

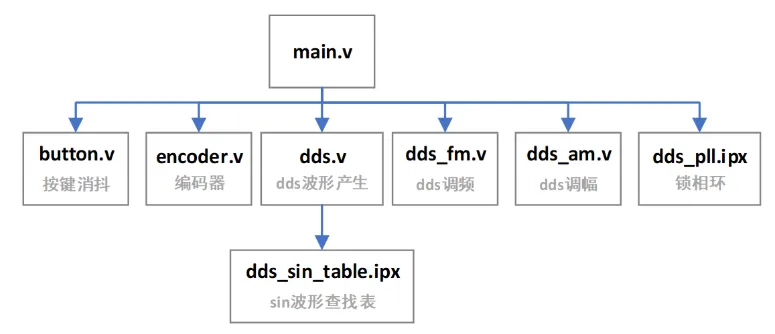

1. 程序架构图
（注：每个框图右下角名称灰色名称为文件执行的主要功能）
2. DDS波形产生
板载了10bit/120Msp 高速DAC，通过FPGA内部的DDS逻辑产生10bit的数字量电压值，向DAC模块输出电压值数据，DAC解析数据并在输出引脚输出对应的波形信号。
为了提高生成波形的最大频率，调用了Diamond内置的锁相环ip核，将12MHz的时钟信号倍频到120MHz输入给dds产生模块，使整个系统能产生的最大波形信号提高到20MHz左右。但波形在20MHz左右，每个周期的采样点仅有6个，波形的是真也较为严重。
具体波形产生方面，定义了32位累加器（即代码中cnt），120MHz的时钟信号上升沿用以使累加器累加。三角波和方波均可直接通过累加器得到，其中三角波获得方法为：
ori_out <= (cnt[31])?cnt[30:21]:~cnt[30:21];
方波获得方法为：
ori_out <= {10{ cnt[31] }};
正弦波无法通过累加器获得，项目采用查找表的方式，调用了diamond内置的sin-cos查找表IP核，输入8bit地址，输出10bit的数据。
//sin table
wire [9:0] dds_out_sin_temp;
wire sin_clk_en = 1'b1;
wire sin_reset = 1'b0;
dds_sin_table u_dds_sin_table(
.Clock(clk_pll),
.ClkEn(sin_clk_en),
.Reset(sin_reset),
.Theta(cnt[31:24]),
.Sine(dds_out_sin_temp)
);
DDS产生文件（文件：dds.v，调用位置：main.v）：
module dds(
input clk_pll, //输入时钟
input [2:0] wave_st,
input [31:0] fm_step,
input [7:0] am_factor,
output reg [9:0]dds_out //输出设置成reg，可去毛刺
);
//状态机
parameter WAVE_STATE_SIN = 3'b110; //正弦波
parameter WAVE_STATE_SQUARE = 3'b101;//方波
parameter WAVE_STATE_TRI = 3'b011; //三角波
//调幅后data
reg [17:0] am_out;
//原始输出
reg [9:0] ori_out;
//累加器
reg [31:0] cnt;
always @(posedge clk_pll) cnt <= cnt + fm_step;
//sin table
wire [9:0] dds_out_sin_temp;
wire sin_clk_en = 1'b1;
wire sin_reset = 1'b0;
dds_sin_table u_dds_sin_table(
.Clock(clk_pll),
.ClkEn(sin_clk_en),
.Reset(sin_reset),
.Theta(cnt[31:24]),
.Sine(dds_out_sin_temp)
);
always @ (posedge clk_pll)
begin
case(wave_st)
WAVE_STATE_SIN:
ori_out <= dds_out_sin_temp + 10'd512;
WAVE_STATE_SQUARE:
ori_out <= {10{ cnt[31] }};
WAVE_STATE_TRI:
ori_out <= (cnt[31])?cnt[30:21]:~cnt[30:21];
default:
ori_out <= dds_out_sin_temp + 10'd512;
endcase
//调幅
am_out <= ori_out * am_factor;
dds_out <= am_out[17:8];
end
endmodule
3. 状态机
状态机是FPGA编程重要的一环，由于系统需要完成切换波形和调节波形的幅值和频率，系统的状态主要分为当前波形种类状态和编码器状态，项目对其定义如下：
//状态机wave
parameter WAVE_STATE_SIN = 3'b110; //正弦波
parameter WAVE_STATE_SQUARE = 3'b101;//方波
parameter WAVE_STATE_TRI = 3'b011; //三角波
reg [2:0] curr_wave_st;
reg [2:0] next_wave_st;
//状态机enc
parameter ENC_STATE_FM = 3'b110; //调频
parameter ENC_STATE_AM = 3'b101; //调幅
reg [2:0] curr_enc_st;
reg [2:0] next_enc_st;
状态切换方面，系统采用按键的左右键切换波形显示，编码器OK键切换调频/调幅模式。对上述两个状态分别采用三段式编写了状态切换代码，可减少代码重复，同时便于管理，提高时序逻辑的稳定性。
状态切换代码如下：
//第一段 同步逻辑 描述次态到现态的转移
always @ (posedge clk or negedge rst_n)
begin
if(!rst_n)
curr_wave_st <= WAVE_STATE_SIN;
else
curr_wave_st <= next_wave_st;
end
//第二段 组合逻辑描述状态转移的判断
always @ (curr_wave_st or rst_n or key_pulse)
begin
if(!rst_n) begin
next_wave_st = WAVE_STATE_SIN;
end
else begin
case(curr_wave_st)
WAVE_STATE_SIN: begin
if(key_pulse[0])
next_wave_st = WAVE_STATE_TRI;
else if(key_pulse[1])
next_wave_st = WAVE_STATE_SQUARE;
else
next_wave_st = WAVE_STATE_SIN;
end
WAVE_STATE_SQUARE: begin
if(key_pulse[0])
next_wave_st = WAVE_STATE_SIN;
else if(key_pulse[1])
next_wave_st = WAVE_STATE_TRI;
else
next_wave_st = WAVE_STATE_SQUARE;
end
WAVE_STATE_TRI: begin
if(key_pulse[0])
next_wave_st = WAVE_STATE_SQUARE;
else if(key_pulse[1])
next_wave_st = WAVE_STATE_SIN;
else
next_wave_st = WAVE_STATE_TRI;
end
default: next_wave_st = WAVE_STATE_SIN;
endcase
end
end
//第三段 同步逻辑 描述次态的输出动作
always @ (posedge clk or negedge rst_n)
begin
if(!rst_n==1) begin
led_out[2:0] <= WAVE_STATE_SIN;
end
else begin
case(next_wave_st)
WAVE_STATE_SIN: begin
led_out[2:0] <= WAVE_STATE_SIN;
end
WAVE_STATE_SQUARE: begin
led_out[2:0] <= WAVE_STATE_SQUARE;
end
WAVE_STATE_TRI: begin
led_out[2:0] <= WAVE_STATE_TRI;
end
default:begin
led_out[2:0] <= WAVE_STATE_SIN;
end
endcase
end
end
//编码器的状态机，和上面一样
always @ (posedge clk or negedge rst_n)
begin
if(!rst_n)
curr_enc_st <= ENC_STATE_FM;
else
curr_enc_st <= next_enc_st;
end
//第二段 组合逻辑描述状态转移的判断
always @ (curr_enc_st or rst_n or enc_pulse_ok)
begin
if(!rst_n) begin
next_enc_st = ENC_STATE_FM;
end
else begin
case(curr_enc_st)
ENC_STATE_FM: begin
if(enc_pulse_ok)
next_enc_st = ENC_STATE_AM;
else
next_enc_st = ENC_STATE_FM;
end
ENC_STATE_AM: begin
if(enc_pulse_ok)
next_enc_st = ENC_STATE_FM;
else
next_enc_st = ENC_STATE_AM;
end
default: next_enc_st = ENC_STATE_FM;
endcase
end
end
//第三段 同步逻辑 描述次态的输出动作
always @ (posedge clk or negedge rst_n)
begin
if(!rst_n==1) begin
led_out[5:3] <= ENC_STATE_FM;
end
else begin
case(next_enc_st)
ENC_STATE_FM: begin
led_out[5:3] <= ENC_STATE_FM;
end
ENC_STATE_AM: begin
led_out[5:3] <= ENC_STATE_AM;
end
default:begin
led_out[5:3] <= ENC_STATE_FM;
end
endcase
end
end
4. 按键消抖及编码器解码
按键消抖和编码器解码内容参考了电子森林的代码，网址如下：
5. 调频及调幅
调频和调幅原理均参考了电子森林的DDS原理文章：[dds_verilog：https://www.eetree.cn/wiki/dds_verilog]
其中，调频通过改变DDS累加器的累加值实现，调幅通过将产生的波形乘一个因数实现，具体请参考上述链接的文章。
将DDS累加器的累加值设置为fm_step，将调幅的因数值设为am_factor。分别定义两个模块负责调节这两个值，并通过顶层文件main.v例化，将调节的两个参数通过input的方式输入给dds波形产生模块。
其中，调频的代码为：
module dds_fm(
input clk, //输入时钟
input rst_n,
input enc_pulse_l,
input enc_pulse_r,
input [2:0] enc_st,
output reg [31:0] dds_fm_step //调频累加值
);
//状态机
parameter ENC_STATE_FM = 3'b110; //调频
parameter ENC_STATE_AM = 3'b101; //调幅
//调频
always @(posedge clk or negedge rst_n)
begin
if(!rst_n)
dds_fm_step <= 32'h00_00_ff_ff;
else
case(enc_st)
ENC_STATE_FM:
if(enc_pulse_l)
dds_fm_step <= dds_fm_step - 8'hff;
else if(enc_pulse_r)
dds_fm_step <= dds_fm_step + 8'hff;
else
dds_fm_step <= dds_fm_step;
default:
dds_fm_step <= dds_fm_step;
endcase
end
endmodule
调幅的代码为：
module dds_am(
input clk, //输入时钟
input rst_n,
input enc_pulse_l,
input enc_pulse_r,
input [2:0] enc_st,
output reg [7:0] dds_am_factor //调幅因数
);
//状态机
parameter ENC_STATE_FM = 3'b110; //调频
parameter ENC_STATE_AM = 3'b101; //调幅
//调幅
always @(posedge clk or negedge rst_n)
begin
if(!rst_n)
dds_am_factor <= 8'hff;
else
case(enc_st)
ENC_STATE_AM:
if(enc_pulse_l)
dds_am_factor <= dds_am_factor - 8'h0f;
else if(enc_pulse_r)
dds_am_factor <= dds_am_factor + 8'h0f;
else
dds_am_factor <= dds_am_factor;
default:
dds_am_factor <= dds_am_factor;
endcase
end
endmodule

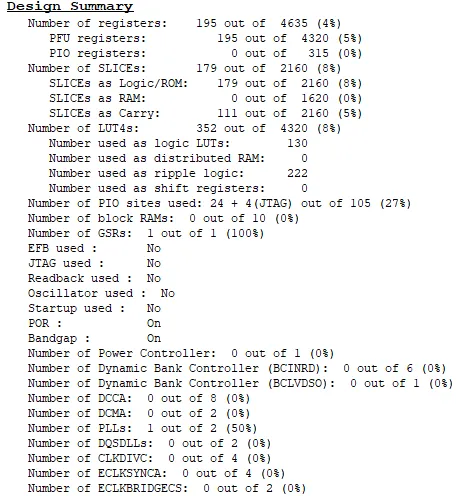

资源报告
遇到的主要难题
1. 内置sin_table的ip核波形不正常
系统在生成DDS波形时，调用了Diamond内置的ip核，调用方式如下：
//sin table
wire [9:0] dds_out_sin_temp;
wire sin_clk_en = 1'b1;
wire sin_reset = 1'b0;
dds_sin_table u_dds_sin_table(
.Clock(clk_pll),
.ClkEn(sin_clk_en),
.Reset(sin_reset),
.Theta(cnt[31:24]),
.Sine(dds_out_sin_temp)
);

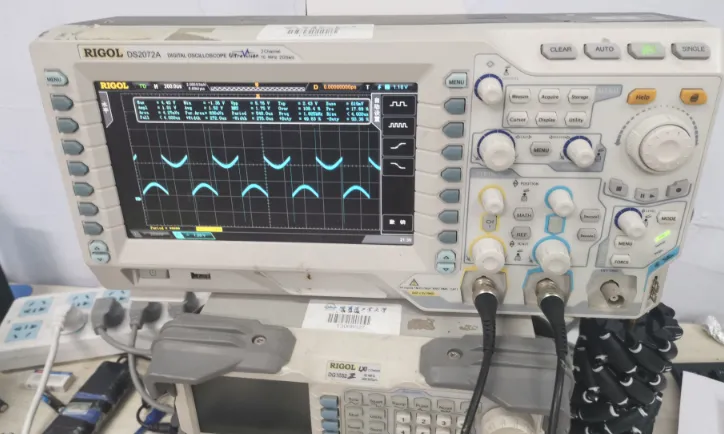

但是，该调用方式查找到的波是如下图所示的一种奇怪波形：
猜测是由于ip核设置问题，或ip核内部逻辑有误导致。为了生成一个完美的正弦波，在这里，我将sin_table输出的wire整体加上了10'd512，即：
ori_out <= dds_out_sin_temp + 10'd512;
得到的波形即为一个完美的正弦波。
2. reg与wire的区别问题
在初期学习时，我基本上使用的都是默认的wire类型，对wire与reg的区别理解也不是很深入，曾误认为wire和reg无法相互赋值，但在日渐的使用中，通过尝试，发现了wire和reg是可以相互赋值的。
由于前期使用的都是wire，无法在always内赋值，故在根据状态机确定波形时较难操作，在三选一的选择语句中，只能通过如下形式撰写：
assign dds_out =
(wave_st == WAVE_STATE_SIN)? dds_out_sin:
((wave_st == WAVE_STATE_SQUARE)?dds_out_square:dds_out_tri)
这种方式的可读性和逻辑性都较差，后来，将dds_out及有关变量均改为reg类型，即可将根据状态确定波形种类的语句迁移进always内处理（代码见上文4.2），可大大提高代码可读性。
另外，经测试，使用reg代替wire还可以起到减小毛刺的作用。这涉及到对硬件描述语言底层机制的理解，如果想深入学习数字逻辑设计原理，可以参考 计算机基础 板块中的相关内容。
改进措施
本项目已经成功实现了简易信号发生器的功能，并达到了预期指标，但还有许多可以提升与扩展的地方：
- 调用板载OLED对波形，参数灯进行显示，提高用户交互体验。
- 按键使用不是很充分，可增加状态机的复杂度，实现波形频率和幅值的按位调节。
- 调用板载ADC，实现一个简易的示波器，并与信号发生器联动，形成一个完整的系统。
这个项目展示了如何利用FPGA的并行处理能力和DDS技术构建灵活的信号源，其核心思想与数字系统设计、信号与系统等 计算机基础 知识紧密相连。如果你对FPGA开发或更多硬件项目感兴趣，欢迎到 云栈社区 与更多开发者交流讨论。
