AC6965A4芯片红外遥控配置：二分频K歌主板SDK开发实践

续接前文内容...

修改 irkey.c

文件: irkey.c

路径: apps\common\key\

该文件需根据实际选用的遥控器编码进行修改。因此，首先需要了解遥控器的编码参数，然后将相关参数写入 irkey.c 文件中。

① 获取遥控器DataCode与按键的对应关系

常见的遥控器发送的信号中包含 UserCode（用户码）和 DataCode（按键码）。UserCode 用于区分不同遥控器以防止串扰，DataCode 则对应不同的功能按键。

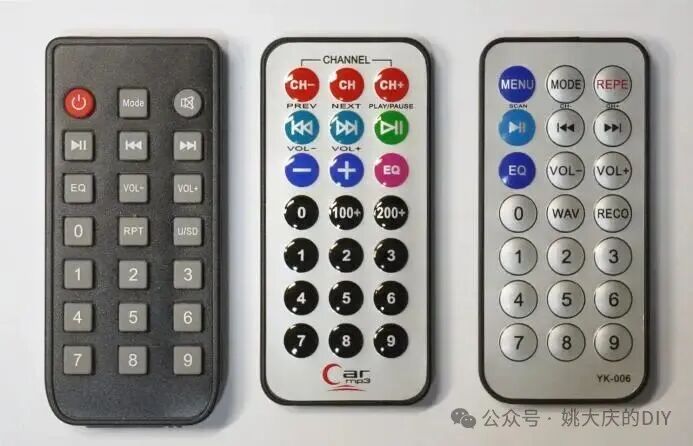

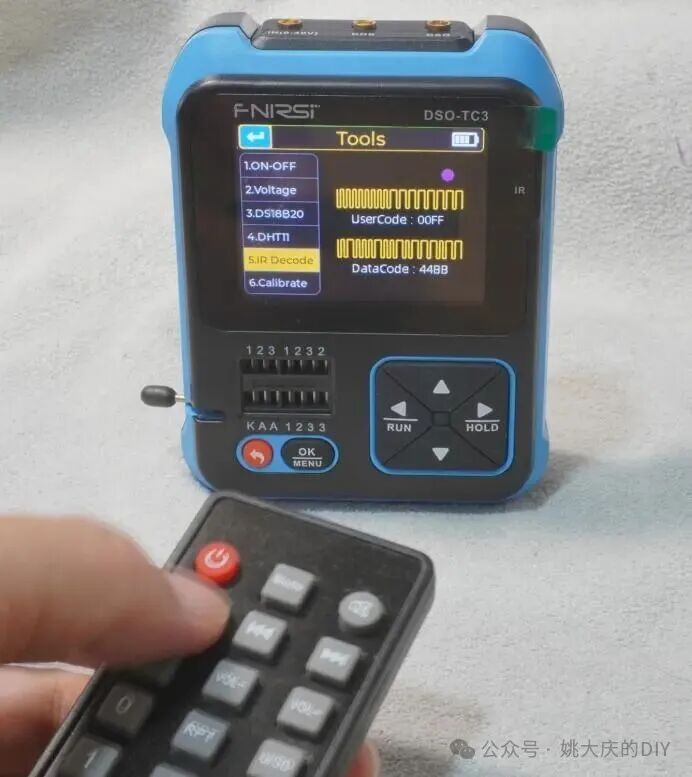

如何获取遥控器的 DataCode？方法有两种：向卖家索取，或自行检测。下图演示了使用 FNIRSI DSO-TC3 多功能示波器检测遥控器 DataCode 的过程。

我们以“模式（Mode）、播放、上一曲、下一曲”这4个按键为例进行检测，得出 DataCode 值（16进制）与按键的对照表。在 SDK 相关程序中，只用到 DataCode 的前2位数字。

表 DataCode与按键对照表

需要说明的是，当前 SDK 中没有提供处理 UserCode 的相关代码，因此不具备对遥控器进行身份鉴别（防止串扰）的功能。理论上，任何与 SDK 支持的红外编码协议兼容的遥控器，只要能正确解码出 DataCode，都可以使用。

② 初始化 IRTabFF00 数组

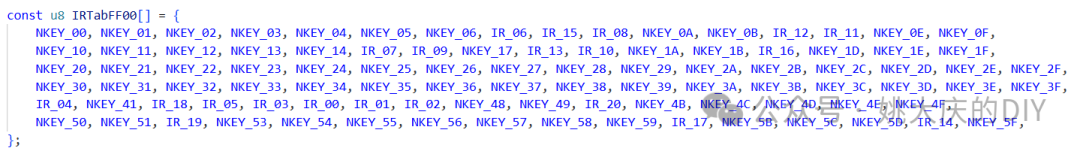

在 irkey.c 文件中找到 const u8 IRTabFF00[]。这个 IRTabFF00 数组里的元素是由“NKEY_ + DataCode前2位”组成的，是针对某款遥控器做的预设。

现在，我们将图中原有的数组定义代码注释掉，然后重新编写这部分代码。新数组的元素需要被完全初始化——即数组元素从 NKEY_00 一直到 NKEY_5F。注意，“NKEY_”后面的数字是16进制，必须连续逐一递增，不能中断或跳跃。

为了方便后续修改，建议每个元素独占一行，如下所示（代码因篇幅未完整列出）：

const u8 IRTabFF00[] = {
NKEY_00,
NKEY_01,
NKEY_02,
NKEY_03,
//......此处省略中间部分
NKEY_5E,
NKEY_5F,
};

③ 创建 IRTabFF00 与 DataCode 的映射关系表

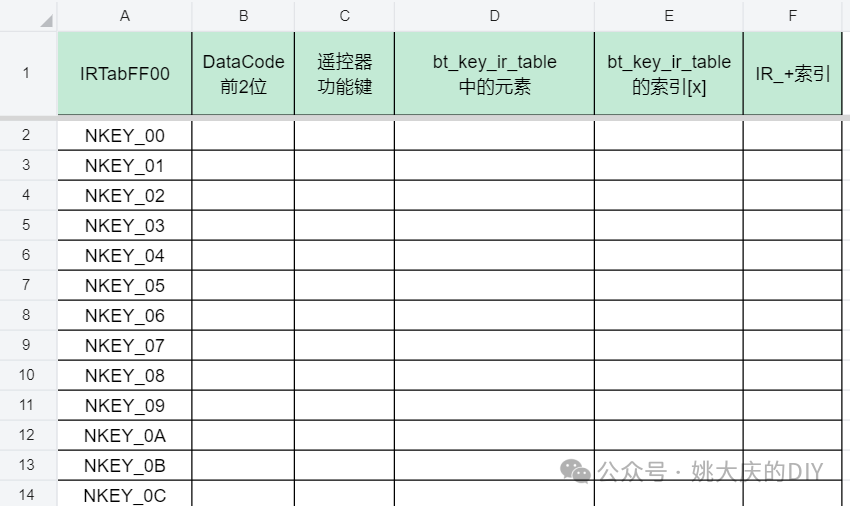

为了清晰地进行映射关系替换，建议创建一个电子表格，包含以下列：“IRTabFF00、DataCode前2位、遥控器功能键、bt_key_ir_table中的元素、bt_key_irtable的索引[x]、IR+索引”。第一列“IRTabFF00”的内容从 NKEY_00 一直到 NKEY_5F。

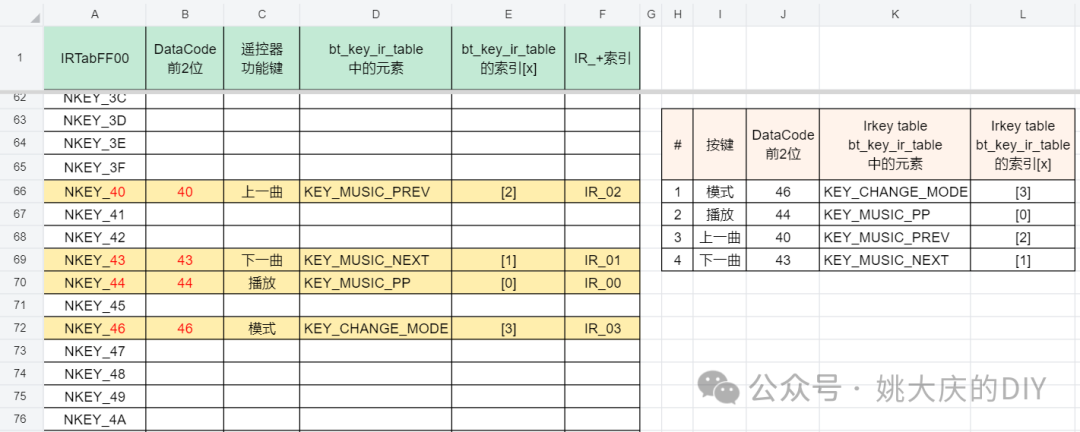

接下来，根据前面得到的“表 DataCode与按键对照表”进行填充。例如，“模式”按键的“DataCode前2位”是“46”。在表格中找到“NKEY_46”这一行，将“模式”对应的元素 KEY_CHANGE_MODE 和索引号 [3] 填入表格。由此，我们可以推导出“IR+索引”这一列对应的值为 IR_03。

依此类推，我们得出 NKEY_40、NKEY_43、NKEY_44 分别对应 IR_02、IR_01、IR_00。这样就得到了“NKEY”与“IR”的最终对应关系。

最后，根据表格的映射关系，将 const u8 IRTabFF00[] 数组中的相应“NKEY”元素替换为“IR”元素。替换后的代码示例如下：

const u8 IRTabFF00[] = {
//......原代码略
NKEY_3F,
IR_02,  //NKEY_40,
NKEY_41,
NKEY_42,
IR_01,  //NKEY_43,
IR_00,  //NKEY_44,
NKEY_45,
IR_03,  //NKEY_46,
NKEY_47,
//......原代码略
NKEY_5F,
};

至此，针对 irkey.c 文件的修改就全部完成了。编译并烧录程序后，即可使用红外遥控器对设备进行控制。

由于音箱 PCB 板物理尺寸的限制，实体按键的数量往往受限，而遥控器的按键则不受此约束。通过上述方法，我们可以解锁 SDK 预设的更多功能按键，极大地丰富了产品的交互能力。关于 SDK 预设的所有功能按键定义，可以参考文件 apps\soundbox\include\key_event_deal.h。这类在特定芯片上进行底层开发和功能定制的经验，非常适合在 云栈社区 这类技术论坛与开发者们分享和讨论。
