STM32 DMA技术解析：如何实现SPI数据采集的20MHz高速连续传输

在嵌入式系统开发中，当面临多通道、高分辨率数据采集任务时，系统带宽往往成为瓶颈。如何把有限的带宽资源“榨干用尽”，把时间都留给有效的数据传输，是提升整体性能的关键。这时，一项关键的技术——直接内存访问（Direct Memory Access，DMA） 就派上了大用场。

简单来说，DMA是计算机体系结构中的一种高效数据传输方式。它允许外部设备（如ADC、SPI、UART等）直接与系统内存交换数据，而无需中央处理单元（CPU）的频繁介入。这种“绕开CPU”的机制，可以极大释放CPU的负载，并显著提升数据传输的吞吐量和效率。

那么，DMA在实际应用中到底能带来多大的性能提升呢？光说不练假把式，我们来看一个真实的项目案例。

项目背景与优化挑战

最近笔者接触到一个多通道数据采集的项目，硬件链路如下：ADC通过SPI接口将数据发送给STM32单片机，再由单片机将数据转发至上位机。由于通道多、分辨率高，而系统总带宽有限，为了充分利用带宽，就必须对时序进行深度优化。优化的核心战场，就在SPI数据传输这一环，而主要方向就是启用DMA。

优化前后对比：DMA的威力

首先，我们看看未使用DMA的普通采集模式。在这种模式下，通常需要CPU来搬运每一个字节的数据。

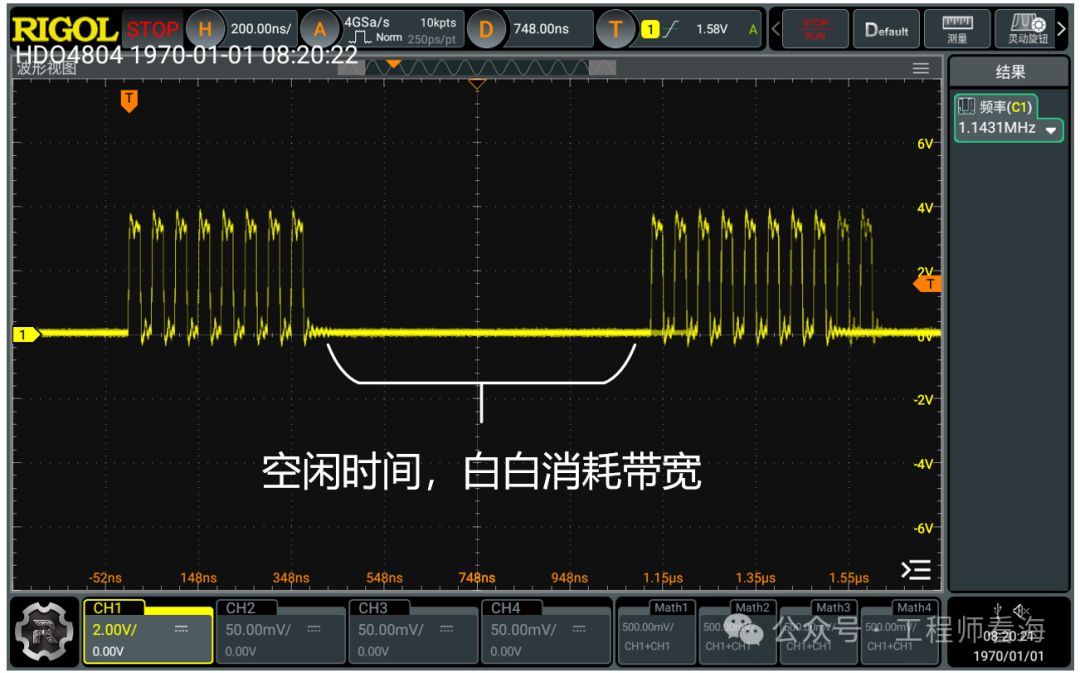

下图展示了这种模式的时序问题：SPI每传输完一个字节数据后，总线都会出现一段明显的空闲时间。这段等待CPU处理的时间白白消耗了宝贵的带宽资源，导致有效数据传输率低下。

然后，我们启用DMA模式。DMA控制器会被预先配置好数据在内存中的地址和传输总量。一旦SPI收到数据，DMA便会自动将其搬运到指定内存，整个过程无需CPU参与。

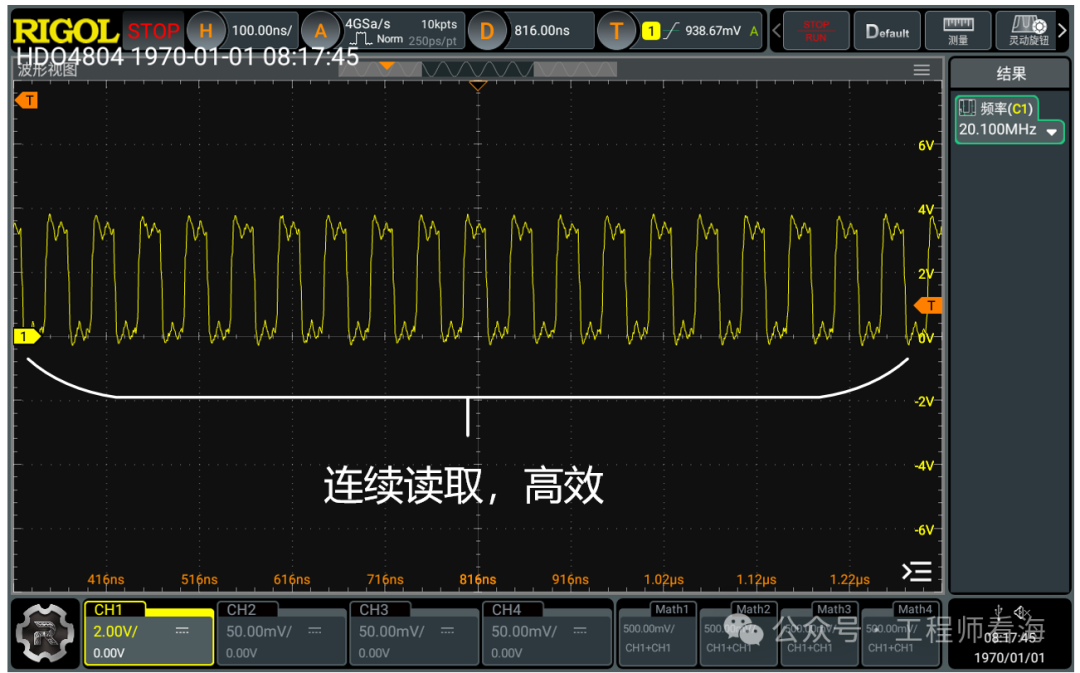

开启DMA后的效果立竿见影，如下图所示：SPI时钟（SCK）可以连续、稳定地工作，速率稳定在20MHz。总线几乎被数据流占满，实现了高效、不间断的传输。这正是DMA技术强大之处的直观体现！

延伸思考：波形震荡的根源

细心的读者可能会观察到，上图中SPI的时钟信号波形存在明显的震荡（振铃现象）。这引出了一个更深层次的硬件设计问题：为什么会出现这种震荡？它会对信号完整性和数据可靠性产生什么影响？

这个问题涉及到信号完整性、阻抗匹配、PCB布局布线等多个硬件设计核心领域。要深入理解并解决这类问题，需要系统的知识。相关内容在笔者的原创书籍《硬件设计指南》中有详细探讨，其中“电路测试实战案例讲解”章节便直接关联此类信号测量准确性的难题。

总结

通过这个真实的STM32 SPI数据采集案例，我们可以清晰地看到，DMA绝非一个可有可无的“加速选项”。在需要高带宽、实时性强的嵌入式系统应用中，合理地使用DMA是突破性能瓶颈、优化系统效率的关键手段。它将CPU从繁重的简单数据搬运工作中解放出来，使其能专注于更复杂的逻辑处理，同时让像SPI这样的外设能够以接近理论极限的速度连续工作。下次当你遇到数据吞吐瓶颈时，不妨首先检查一下，DMA这个“性能加速器”是否已经就位。
