SPI通信接口详解：从工作原理、时序图到多从机配置模式

SPI（Serial Peripheral Interface）接口，现已成为微控制器（MCU）与各类外设之间最主流的通信方式之一。它是一种同步、全双工、主从式的串行通信总线。理解其工作原理、时序以及不同的配置模式，对于进行稳定高效的嵌入式开发至关重要。

SPI通信接口概览

SPI的工作原理十分直观：由主机（Master）产生时钟信号（SCLK），从机（Slave）则严格跟随这个时钟的节拍来同步收发数据。得益于其全双工的设计，数据可以在同一时钟周期内双向流动，主机发送的同时也在接收，这让它在需要快速数据交换的场景下显得格外高效。

不过有一点需要注意，SPI本身并没有一个像I2C那样由官方定义的标准高层通信协议。这意味着不同厂商、不同类型的芯片，其SPI命令集和通信细节可能各有不同。因此，在实际使用时，仔细查阅具体器件的技术手册是必不可少的步骤。

典型应用场景

SPI接口的核心优势在于其简单性和灵活性，这使得它在嵌入式领域有着广泛的应用：

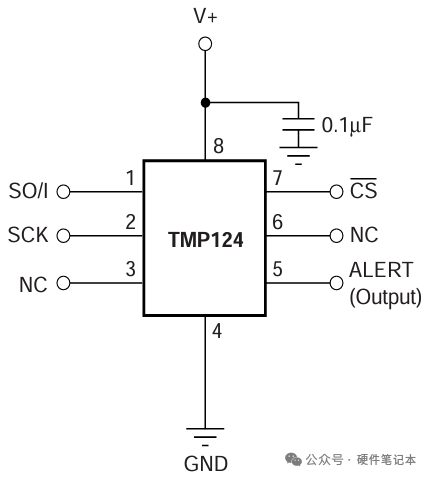

1. 传感器数据采集：如高精度的温度传感器、惯性测量单元（IMU）等。例如TI的TMP124工业级数字温度传感器，就采用了高精度+SPI接口的组合。

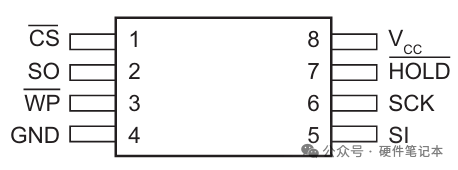

2. 存储器读写：例如SPI Flash、EEPROM芯片，常用于存储系统配置参数或校准数据。小容量的AT25040就是一个典型例子。

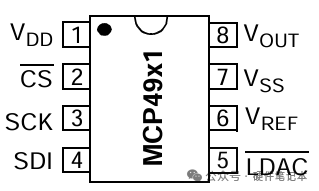

3. 数字信号转换：即ADC（模数转换器）和DAC（数模转换器）。比如Microchip的MCP4921，是一款12位、低成本的SPI接口DAC。

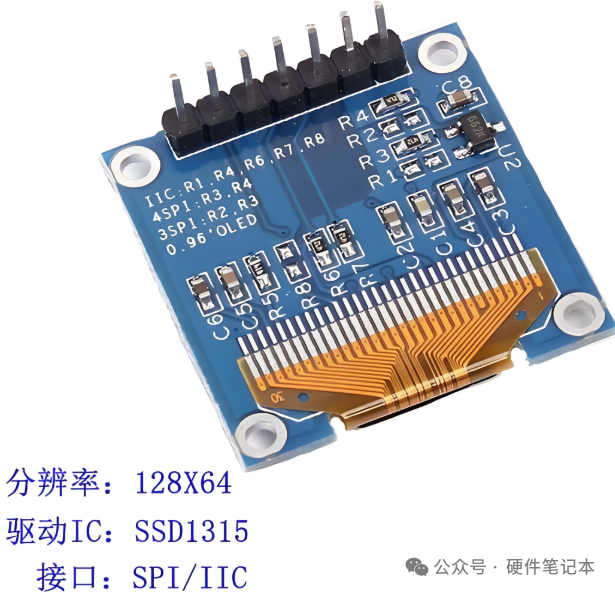

4. 显示驱动：如常见的OLED或TFT屏幕。以0.96英寸OLED屏为例，虽然其I2C接口版本更省IO口，但SPI接口版本在传输速度上具有明显优势。


连接方式与工作速度

连接方式

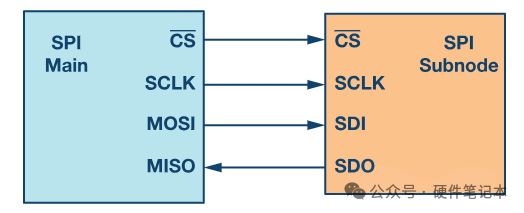

最常用的是4线制SPI，它包含四条信号线：

• 片选 (CS/SS)：主机发出的选择信号，低电平有效。
• 时钟 (SCLK/SCK)：由主机产生的同步时钟信号。
• MOSI (Master Out Slave In)：主机输出，从机输入的数据线。
• MISO (Master In Slave Out)：主机输入，从机输出的数据线。

这里有一个关键点需要注意，也是初学者常混淆的地方：SPI主从设备间的MOSI和MISO是直连的，即主机的MOSI接从机的MOSI，主机的MISO接从机的MISO。这与UART通信中TX、RX需要交叉连接的方式完全不同。

那么如何区分主从设备呢？很简单，产生时钟信号的器件就是主机。一个SPI总线上只能有一个主机，但可以连接一个或多个从机。主机通过独立的片选信号来选择要通信的特定从机，当某个从机的CS信号线被拉低（有效）时，它才与总线接通。

工作速度
SPI的通信速度范围很广，典型值在1 MHz到100 MHz之间（对应4 Mbps到400 Mbps的数据速率），具体取决于器件等级：

• 消费级芯片：通常在1-10 MHz（4-40 Mbps）。
• 工业级器件：可达10-25 MHz（40-100 Mbps）。

实际应用中，最终速度还受限于具体外设的支持能力，比如一些Flash芯片可以跑到80 MHz，而许多传感器可能最高只支持8 MHz。

与常见的I2C总线相比，SPI在速度上优势明显（I2C高速模式理论值也仅为5Mbps），但其代价是需要占用更多的IO口（I2C只需2根线）。因此，选择哪种接口，往往需要在速度和引脚资源之间做出权衡。

数据传输过程详解

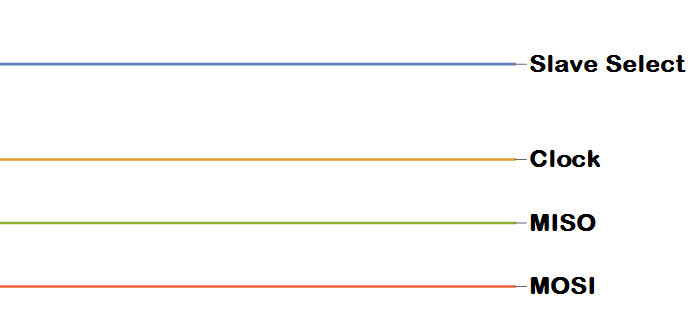

SPI的数据传输是一个严格同步的过程：

1. 启动通信：主机首先拉低目标从机的片选信号（CS），选中该设备。
2. 生成时钟：主机开始产生时钟信号（SCLK）。

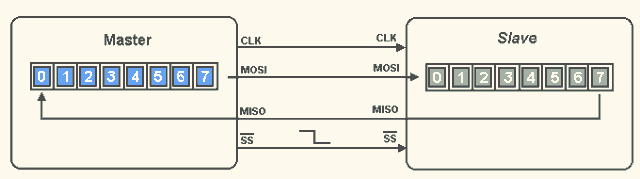

3. 全双工交换：在时钟的每个边沿，主机通过MOSI线发送一位数据，同时通过MISO线接收一位数据。发送和接收是同时进行的。
4. 结束通信：数据传输完毕后，主机拉高CS信号，结束本次通信。

每次通信传输的数据位数（通常是8位或16位的倍数）需要根据从机设备的数据手册来确定。

理解这个过程，有助于你从根本上把握SPI的几个关键特性：时钟必须由主机主导、通信前必须先选中从机、以及数据的收发是同步而非交替进行的。

SPI的四种工作模式（CPOL与CPHA）

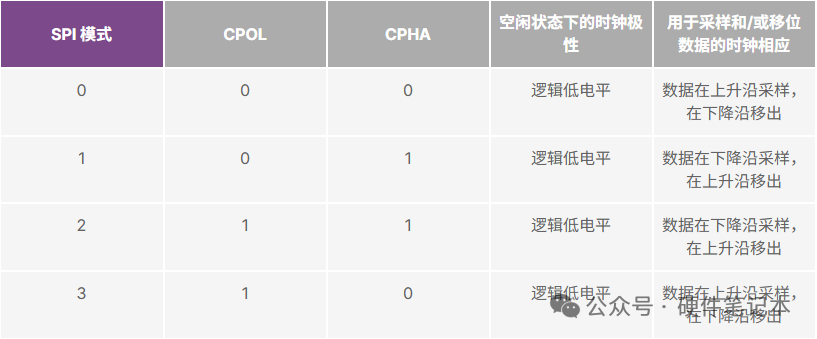

SPI有4种工作模式，由两个关键参数组合决定：

• CPOL (Clock Polarity)：时钟极性。定义SCLK线在空闲时的电平状态。
  • CPOL=0：空闲时为低电平。
  • CPOL=1：空闲时为高电平。
• CPHA (Clock Phase)：时钟相位。定义数据采样的时钟边沿。
  • CPHA=0：在第一个时钟边沿（可能是上升沿或下降沿，取决于CPOL）采样数据。
  • CPHA=1：在第二个时钟边沿采样数据。

这四种模式（Mode 0-3）的时序差异，需要通过具体的波形图来理解。确保主机和从机配置在相同的工作模式是SPI通信成功的首要条件。

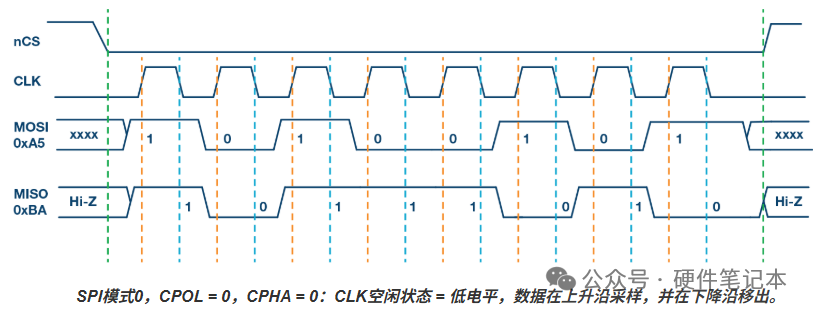

模式0 (CPOL=0， CPHA=0)
时钟空闲时为低电平。数据在时钟的上升沿被采样，并在下降沿移出。

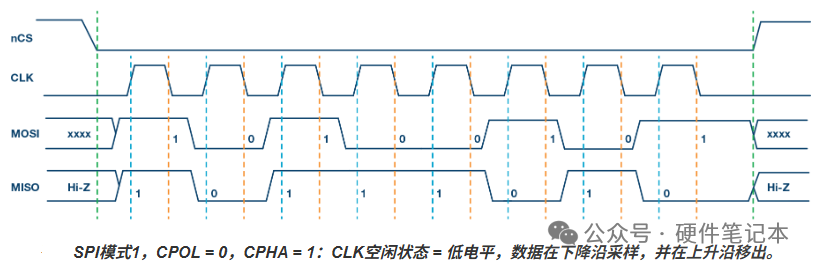

模式1 (CPOL=0， CPHA=1)
时钟空闲时为低电平。数据在时钟的下降沿被采样，并在上升沿移出。

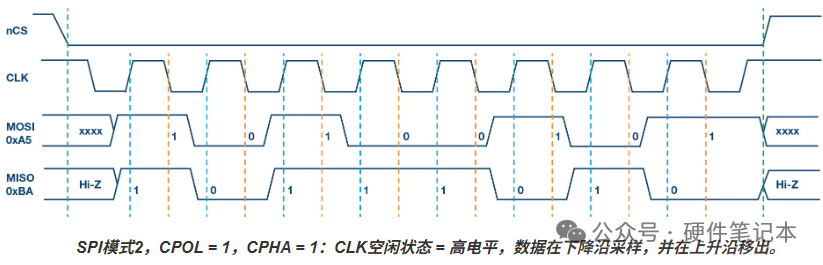

模式2 (CPOL=1， CPHA=1)
时钟空闲时为高电平。数据在时钟的下降沿被采样，并在上升沿移出。

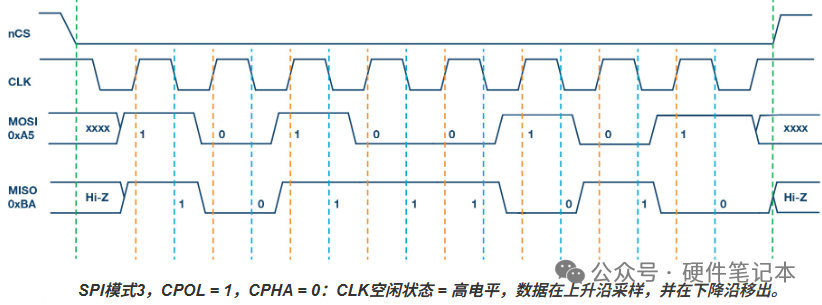

模式3 (CPOL=1， CPHA=0)
时钟空闲时为高电平。数据在时钟的上升沿被采样，并在下降沿移出。

多从机系统配置

当一个SPI主机需要连接多个从机时，主要有两种连接方式：常规模式（独立片选）和菊花链模式。

常规模式 (Independent CS)

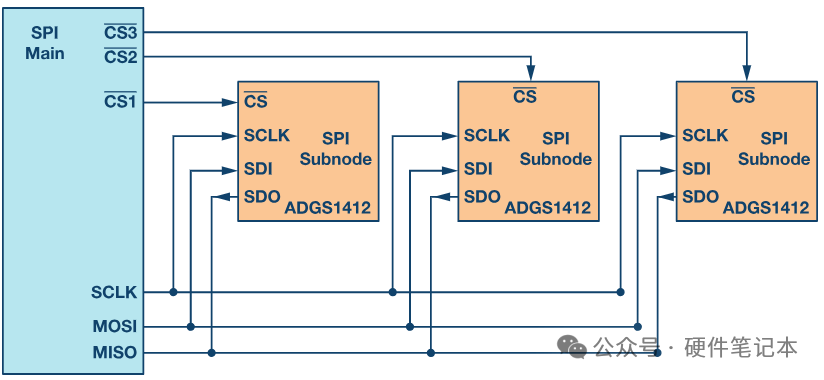

在这种模式下，主机为每个从机提供一根独立的片选信号线（CS1， CS2...）。同一时间，主机只能拉低一根片选线，与对应的从机通信。

优点：逻辑简单，通信效率高，每个从机的数据访问独立。
缺点：从机数量受限于主机可用的IO口数量。连接N个从机就需要N+3根线（SCLK， MOSI， MISO + N*CS）。对于复杂的嵌入式系统设计，这可能会成为一个限制。

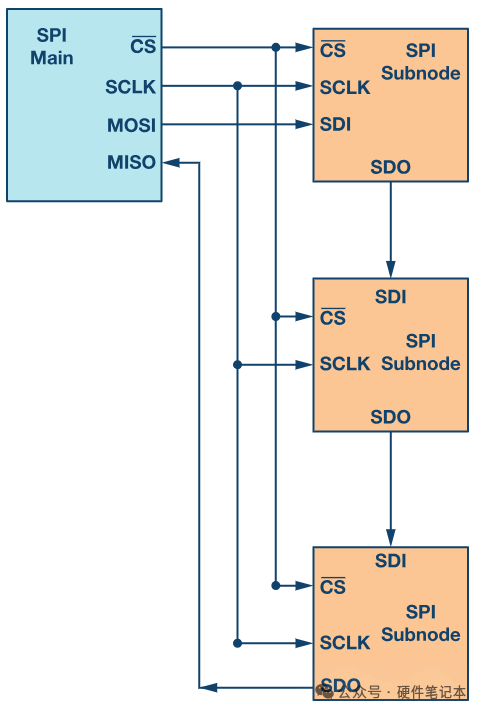

菊花链模式 (Daisy-Chain)
所有从机共享同一根片选信号（CS），并且从机之间首尾串联。数据从主机发出后，依次经过第一个从机、第二个从机...最终再返回到主机。

优点：极大节省了主机的IO口资源，无论连接多少个从机，都只需要4根线（SCLK， MOSI， MISO， CS）。
缺点：

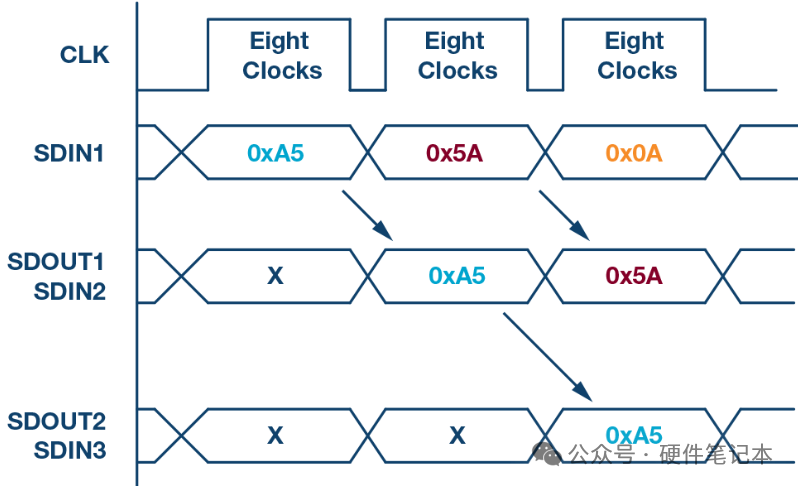

1. 通信效率低：数据需要依次穿过所有从机。例如，传输一个8位数据给链中的第3个从机，可能需要24个时钟周期。
2. 兼容性要求高：并非所有SPI设备都支持菊花链模式，使用时必须查阅数据手册确认。

总结与核心要点

SPI接口以其高效、灵活的特点，在嵌入式开发中占据了重要地位。要真正用好它，需要记住以下几个核心要点：

1. 接线正确：牢记MOSI对MOSI，MISO对MISO，直连不交叉。
2. 模式匹配：通信前，必须根据从机数据手册设置正确的主机CPOL和CPHA，确保工作模式一致。
3. 合理选型：在多从机系统中，根据对引脚资源、通信效率的要求，合理选择常规模式或菊花链模式。
4. 手册为王：遇到任何通信问题，最可靠的方法永远是回头仔细研读器件的数据手册，核对时序要求和命令格式。

希望这篇关于SPI接口的详细解析，能帮助你更深入地理解这一经典的通信协议，并在你的项目中得心应手地应用它。如果你想持续学习更多诸如计算机基础与系统相关的知识，欢迎常来云栈社区逛逛，这里有许多开发者在分享与交流。
