探讨在电路仿真中几种关键运算放大器电路的设计与应用技巧，涵盖使用低失调电压的OPA333单通道轨对轨运放实现的电流采集、减法器设计、电压跟随器的隔离效果、同相减法器处理电压偏置，以及实用的4~20mA电流输出和同相电压放大电路。这些电路技术旨在提升信号处理精度和整体系统的稳定性。
本次仿真采用的是单通道轨对轨运放OPA333，其最大失调电压Vos(max)仅为10uV，适合高精度应用。

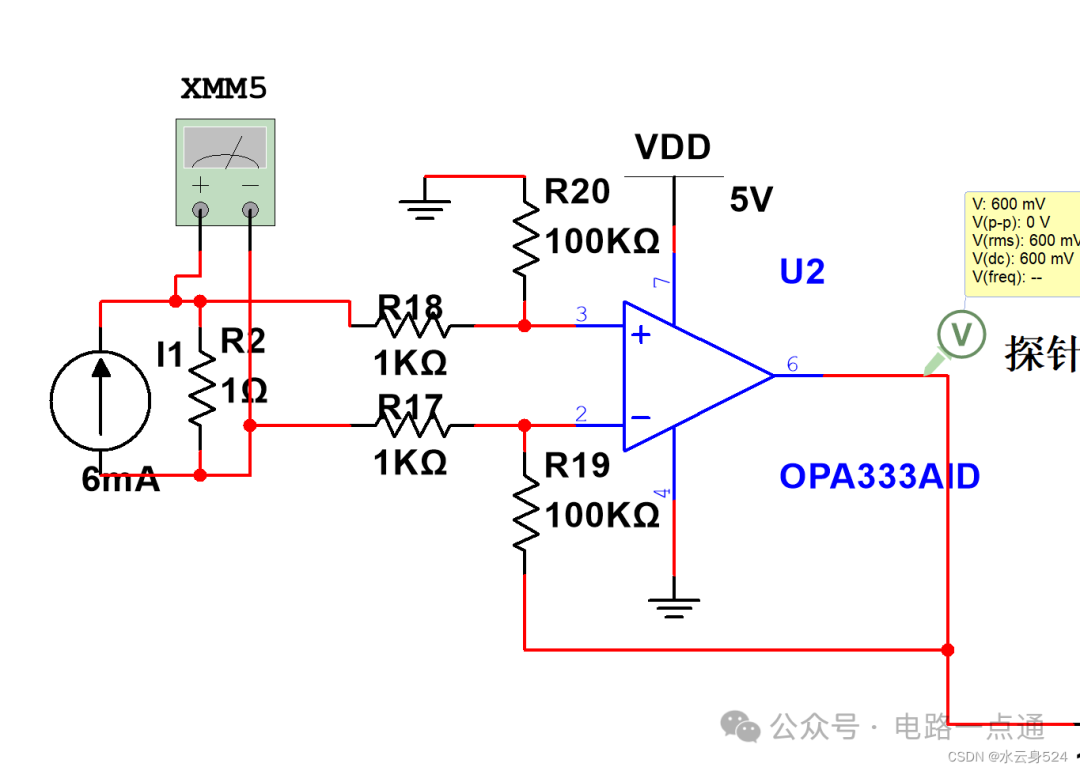

1. 电流采集电路（与减法器结构相同）
电路需满足条件：R18 = R17， R20 = R19。
输出电压公式为：
Vout = Vin * R20 / R18
这个电路的特点是其输出表达式与减法器电路一致。但在典型的减法器电路中，要求同侧的两个电阻阻值保持一致。

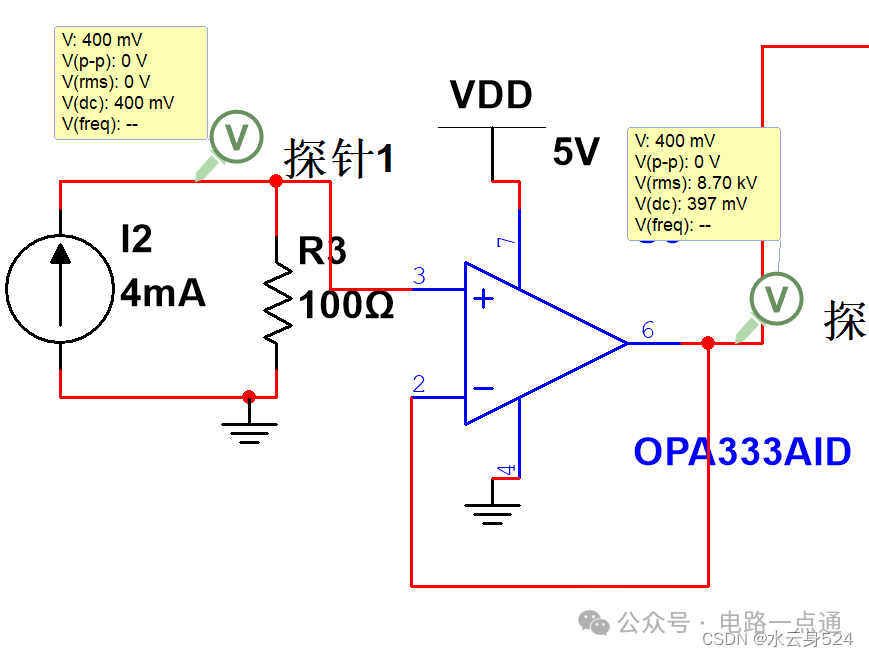

2. 电压跟随器（实现前后级电路隔离）
该电路输出为：
Vout = Vin
电压跟随器的核心特点是具有极高的输入阻抗和极低的输出阻抗。这使其对前级电路而言近乎开路，减轻了负载效应；同时，其输出电压又不会受后级电路输入阻抗的影响。简单来说，电压跟随器实现了前、后级电路之间的相互“隔离”。这种电路设计中的隔离作用，关键就是将负载对信号输入端的影响有效地消除掉。
我们可以通过一个对比来直观感受其效果：

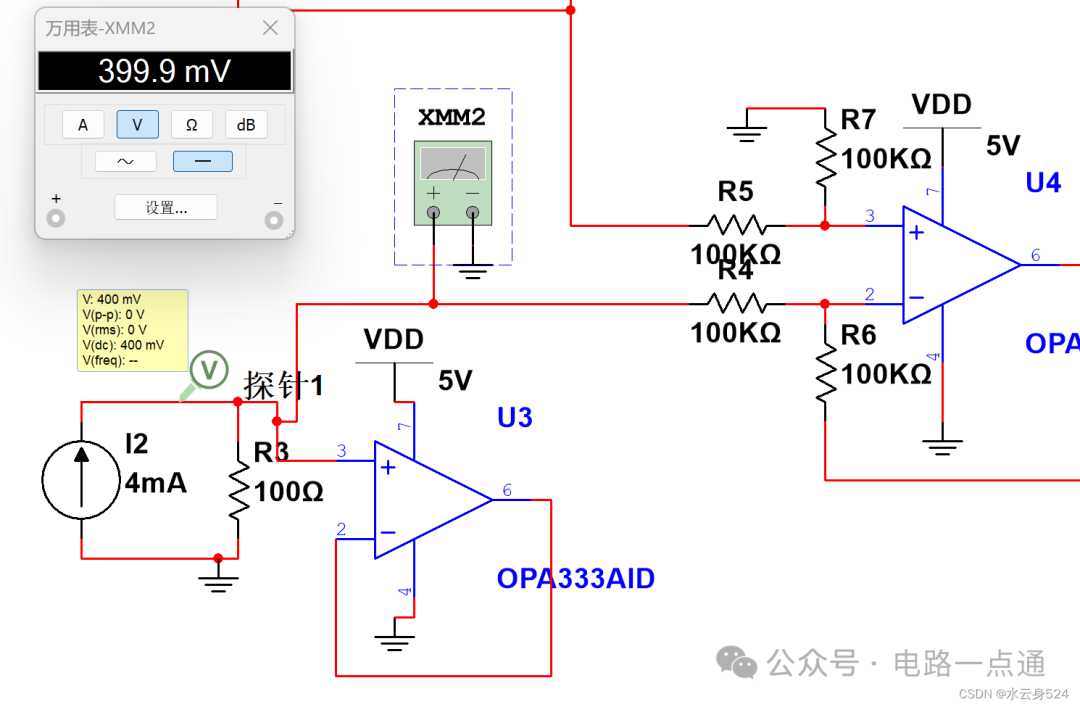

图1：未加电压跟随器，前后级存在干扰（因R3与R4阻值相差大，干扰不明显）

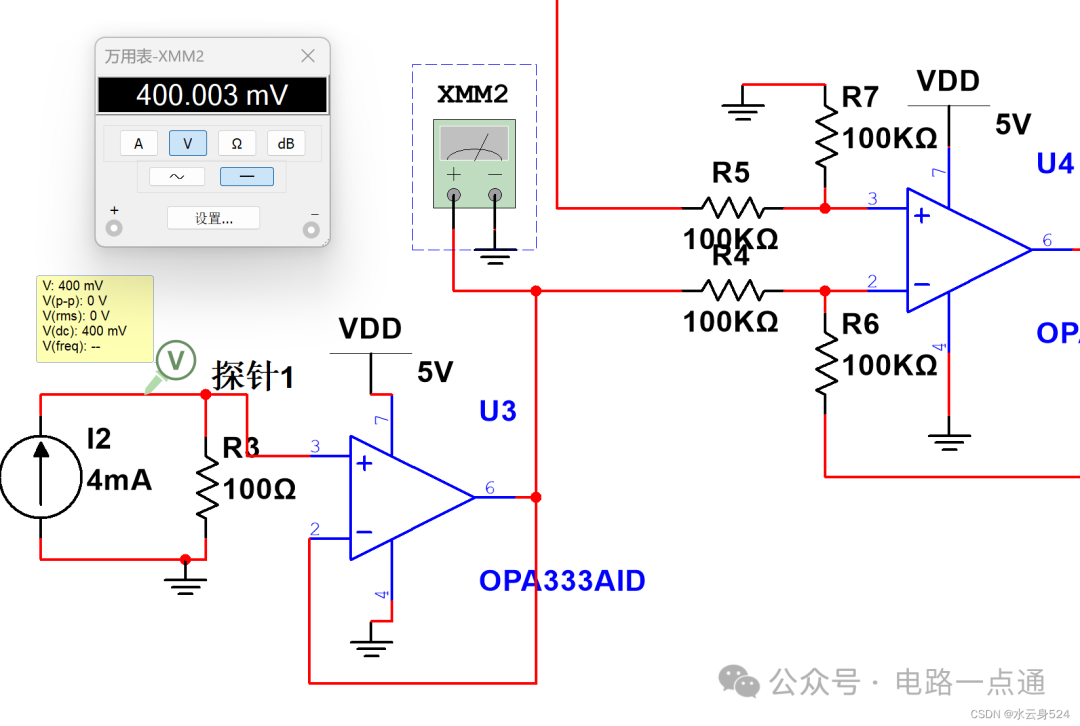

图2：加入电压跟随器，电压测量精度显著提高
在图1的电路中，由于未加入电压跟随器，前后两级电路之间存在相互干扰。只是因为电阻R3（100Ω）与后级输入电阻R4（100KΩ）阻值相差悬殊（1000倍），这种干扰在仿真中表现得并不明显。而在图2中，加入运算放大器构成的电压跟随器后，可以明显看到测量点的电压值更精确、更稳定，验证了其隔离效果。
3. 同相减法器（可有效处理电压偏置）
电路需满足条件：R5 = R7， R4 = R6。
当这四个电阻阻值相等时，可以最大程度地降低运放自身偏置电压对输出的影响，从而有效提高整个减法电路的精度。

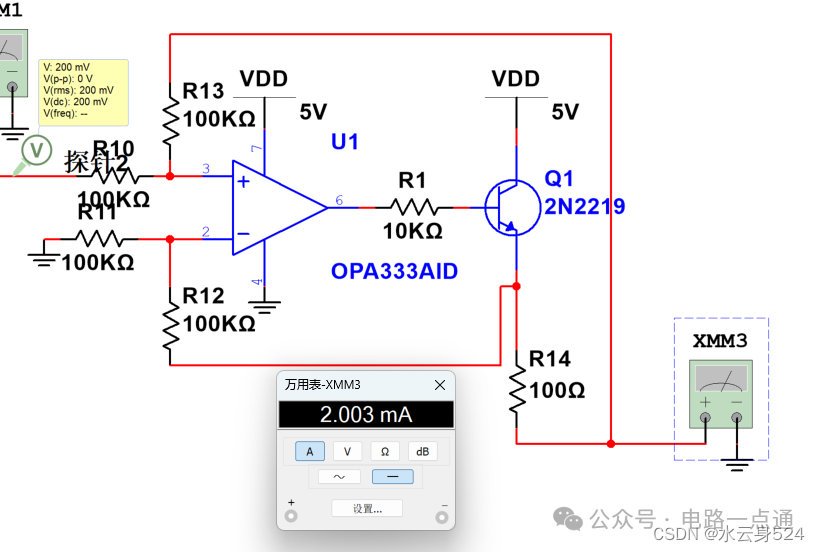

4. 4~20mA电流输出电路
输出电流公式为：
Iout = Vin / R14
在这个电路中，三极管的集电极可以连接在其耐压范围内的任意电压值，这为驱动不同的负载提供了灵活性。

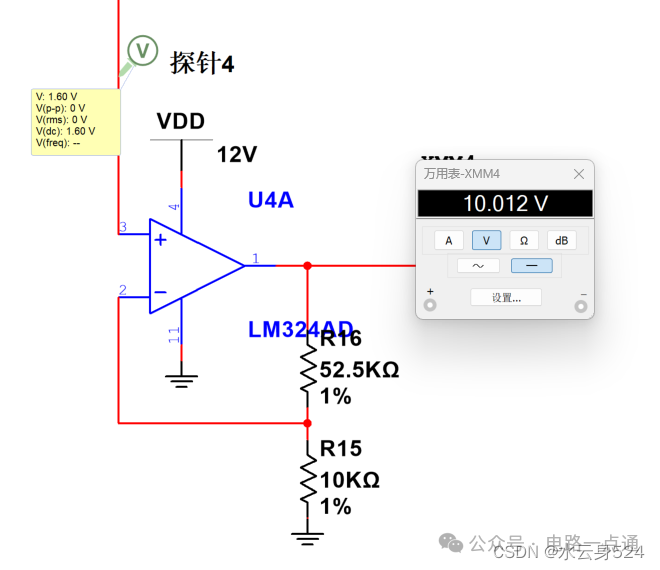

5. 同相电压放大电路
电压放大倍数A为：
A = (R16 + R15) / R15
同相放大器的特点是其输入阻抗等于运放本身的输入阻抗，因此通常具有极高的输入阻抗，对信号源的索取电流极小。但需要注意的是，它的放大倍数只能大于或等于1，并且在稳定性方面通常不如反相放大电路。
希望这些基于具体仿真的运放电路分析，能为你实际的电子设计项目带来启发。如果你想深入探讨更多底层原理，可以到 云栈社区 的模拟电路或计算机基础板块，与更多开发者一起交流。 |
