解析思科ACI Fabric中Endpoint（EP）的管理、移动与老化机制

基于之前的笔记重构。

1. EP 基础概念

1.1 什么是 Endpoint

• 定义：EP (Endpoint) = MAC 地址 + 0~n 个关联的 IP 地址
• 范围：MAC、IPv4、IPv6 都被视为独立的 EP，各自占用表项资源

1.2 EP 存储架构

组件	存储内容	设计目的
Spine (COOP)	Fabric 中所有 EP 信息	全局视图，集中式数据库
Leaf	仅存储有数据交互的 EP	节省硬件资源

设计优势：这种分层架构使 Fabric 整体的 EP 容量远超单台 Leaf 的限制。

---

2. EP 分类

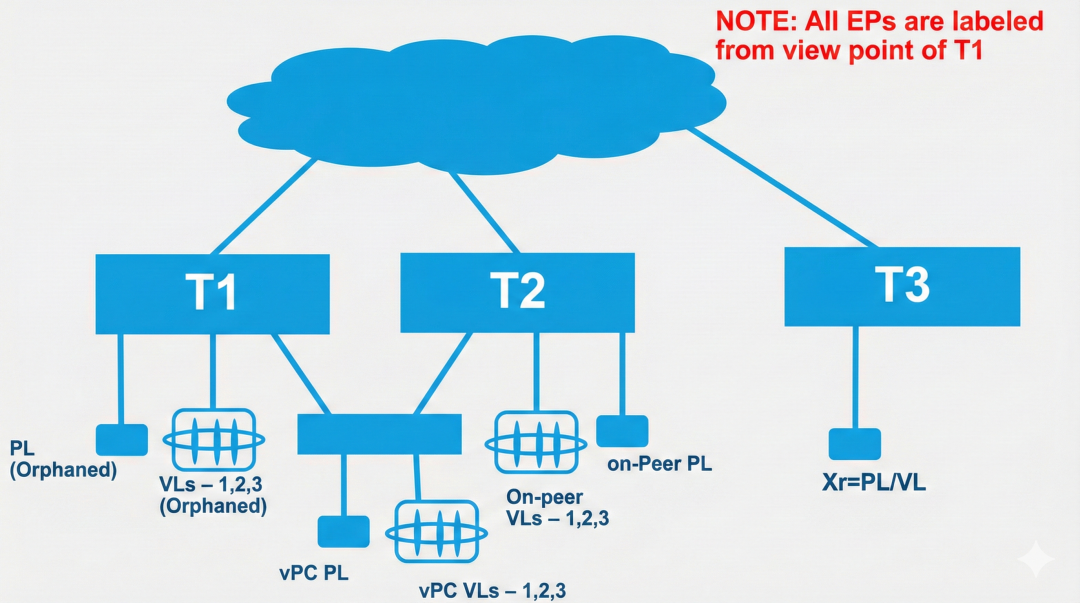

2.1 按位置和类型分类

2.2 按 VPC 状态分类

类型	说明
Orphan	位于 non-VPC port/port-channel 的 EP
On-peer	位于 non-VPC port/port-channel 或 VPC peer 上的 EP

---

3. 不学习 EP 的场景（By Design）

以下场景 ACI 设计上不进行 EP 学习：	场景	原因
External BD	外部主机无需学习，IP learning disabled
Infra BD	L3Out 路由通过 IS-IS 管理
Leaf SVI MAC / Pervasive SVI-IP	通过 Static EP 机制处理，避免动态学习

---

4. EP Move 机制

4.1 Move 作用域

• EP Move 在 BD 级别 追踪
• 同一 MAC 出现在不同 BD/VRF 时，视为新 EP 学习（非 Move）

4.2 Move 类型及处理

Move 类型	处理方式
同 Leaf 不同 Port	Spine/COOP/Oracle 不发送 Move Notification
不同 Leaf 之间	Spine/COOP 检测后通知原 Leaf 执行 EP Bounce
不同 VLAN	触发 Move 处理
不同 BD（仅 IP）	对 MAC 而言等同于新 EP 学习
TEP 间移动 / VPC ↔ non-VPC	Spine/COOP/Oracle 发送 Move Notification

4.3 EP Dampening（抑制机制）

当 EP Move 过于频繁时，触发 Learning Throttling：

触发条件: BD moves/sec > moveFreq (默认 256)
    ↓
动作: Disable BD 关联的所有 FD VLAN/VXLAN 的 aging/learning
    ↓
恢复: holdTimeout (默认 300s) 后自动恢复

验证命令：

show sys int epm vlan <PI-vlan-id> detail   # 确认 VLAN 是否 learn disabled

---

5. EP Aging 机制

5.1 默认 Retention Timer（可在 BD 级别修改）

参数	默认值	说明
Local EP	900s	本地端点老化时间
Remote EP	300s	远端端点老化时间
Debounce	630s	防抖时间
Move Frequency	256/sec	超限触发 Dampening
Hold Interval	300s	Dampening 恢复等待时间

查询默认配置：

moquery -c fvEpRetDef -d uni/ctx-[uni/tn-common/ctx-VRF_Prod_Shared]/epRPol

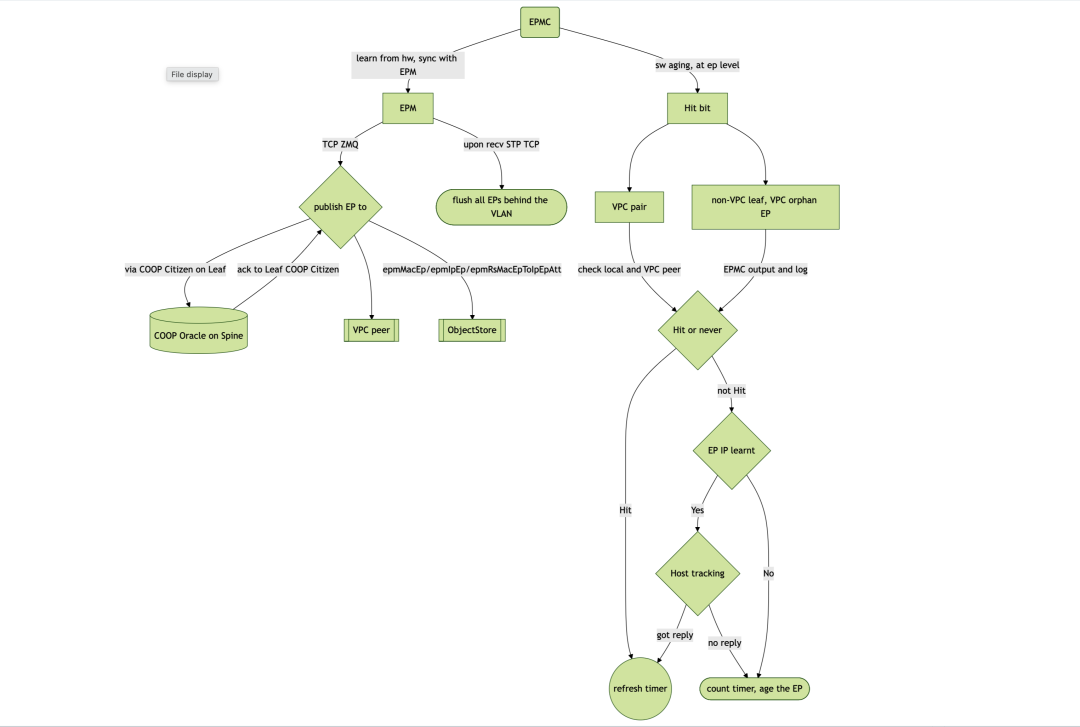

5.2 Aging 实现原理

                      EPMC (Software Aging)
                             ↓
                       查询 Hardware Hit-bit
                             ↓
             ┌─────────────────┴─────────────────┐
             ↓                                   ↓
        Hit-bit = 1                         Hit-bit = 0
        (有流量)                              (无流量)
             ↓                                   ↓
        重置 Timer                      整个 Aging 周期无流量 → Age Out

5.3 VPC 场景的特殊处理

EP 类型	Aging 规则
VPC 上的 Local/Remote EP	双 Peer 都无流量才 Age Out
Orphan EP	由 EP Owner 负责 Aging

5.4 Host Tracking

• 触发时机：Aging Timer 达到 75% 时
• 动作：发送 ARP Request 确认 EP 在线状态
• 目的：检测 Silent EP（长期无主动流量的端点）

5.5 EP 删除传播

EP Locally Aged
      ↓
EPM 发送 EP Delete 通知
      ↓
   ┌──┴──┐
   ↓     ↓
Spine   远端 Leaf
(COOP)

5.6 STP TCN 处理

收到 STP TCN 时：

• EPM Flush 该 VLAN 下所有 EP
• Flood 范围控制在 EPG 内
• 通过 FD VLAN/VXLAN 关联的 fabric_encap VNI 实现隔离

---

6. 故障排查：手动清除 EP

当 EP Move 后信息异常时，可手动清除（从 ObjectStore 移除对应 MO）：

clear sys int epm end key vrf <tenant>:<vrf-name>
# 可选参数:
#   ip    - IPv4 地址
#   ipv6  - IPv6 地址
#   vlan  - FD/BD VLAN ID

示例：

clear sys int epm end key vrf fushuang:VRF1

---

7. 要点总结

主题	关键点
存储架构	Spine 存全量，Leaf 存交互过的 EP
EP 类型	PL(物理本地)、VL(虚拟本地)、XR(远端)
不学习场景	External BD、Infra BD、SVI MAC/IP
Move 处理	BD 级别追踪，跨 Leaf 触发 COOP 通知
Dampening	超 256 moves/sec 暂停学习，300s 后恢复
Aging	基于 Hit-bit，75% 时 Host Tracking
VPC 特殊	双 Peer 无流量才 Age Out

透彻理解 ACI 的 Endpoint 管理机制，是进行高效运维和精准故障排查的基础。希望本文的梳理能帮助你更好地驾驭这套复杂的系统。更多网络与系统相关的深度技术讨论，欢迎访问 云栈社区。
