嵌入式开发 70% 的工作都在“打通通信”。选错协议可能导致带宽不足，或者在工业现场被电磁干扰折磨到崩溃。
引言：硬件不说话，但它在交流
凌晨两点，工位上只剩下显示器的微光。逻辑分析仪上的波形像心电图一样跳动，串口助手里满屏的乱码让人头皮发麻。你盯着示波器上那根不该出现的毛刺，开始怀疑人生——明明代码逻辑没问题，为什么数据就是收不对？
如果你也经历过这种场景，恭喜你，你已经是一名合格的嵌入式工程师了。说实话，嵌入式开发这行，写代码可能只占 30% 的时间，剩下 70% 都在干一件事：让两个芯片好好说话。
MCU 和传感器之间要通信，主控和屏幕之间要通信，这个板子和那个板子之间还要通信。通信协议选错了，轻则速度不够用，重则在工厂现场被电磁干扰搞得欲仙欲死。今天这篇文章，不讲教科书上那些枯燥的定义和时序图，聊聊实战中积累的经验和那些值得注意的“坑”。
协议“御三家”：近场板级通信
在嵌入式世界里，有三个协议你一定会遇到：UART、I2C、SPI。它们就像板级通信的“三大门派”，各有绝活，也各有脾气。
1. UART：永远的调试老大哥
UART 可能是每个嵌入式工程师接触的第一个协议。说白了，它就是两根线的“悄悄话”——TX 发送，RX 接收，再加一根 GND，齐活。没有时钟线，双方约定好波特率，各发各的。
为什么它是“调试老大哥”？
因为简单。代码里加一行 printf，数据就能从串口吐出来。没有串口打印，你可能连程序跑到哪一行都不知道。
实战踩坑点：
- 波特率误差：两边波特率差太多就会乱码。常见的 115200 波特率，如果晶振不准，误差超过 3% 就可能出问题。
- 一定要接 GND：很多新手只接 TX/RX，忘了接地线，结果电平参考点不一样，数据全是乱的。
- 电平匹配：3.3V 的 MCU 直接接 5V 的模块？小心烧 IO 口。
老司机语录：“如果没有串口，我可能连代码跑到哪了都不知道。”
2. I2C：慢速设备的“大管家”

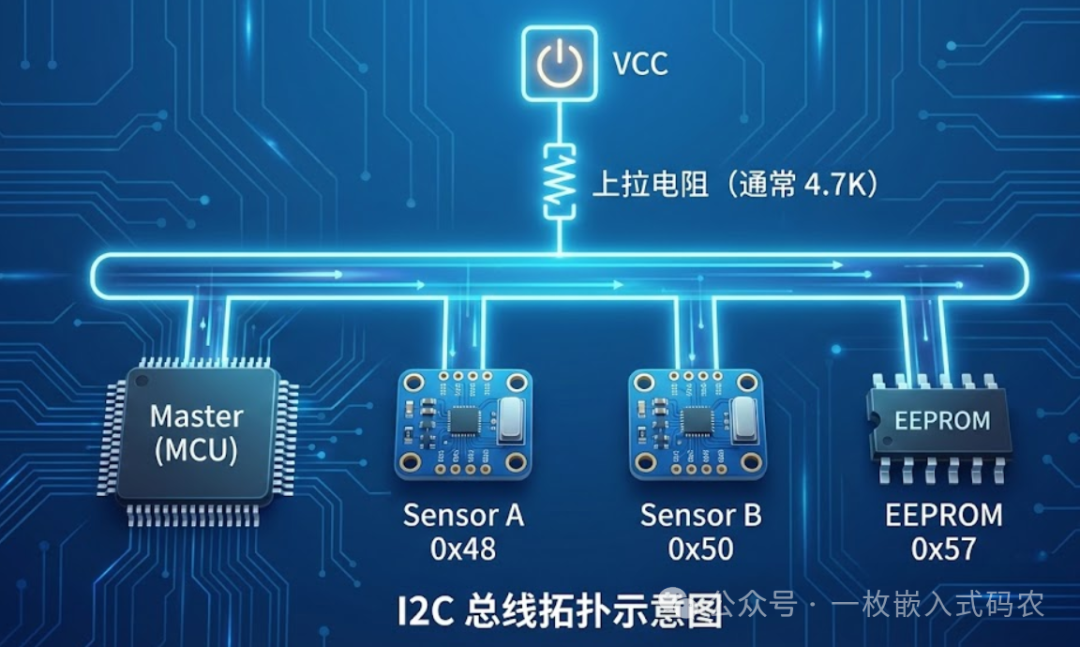

I2C 只需要两根线：SCL（时钟）和 SDA（数据），就能挂一堆设备。温湿度传感器、EEPROM、RTC 时钟芯片……这些“慢吞吞”的外设，基本都是 I2C 接口。
核心机制：
- 寻址制：每个设备有唯一地址，主机喊“0x48 号，出来说话”，只有地址匹配的设备才会应答。
- 开漏输出 + 上拉电阻：这是 I2C 的精髓。SDA 和 SCL 都是开漏结构，平时被上拉电阻拉高，设备想输出低电平就把线拉低。
为什么一定要上拉电阻？
因为开漏输出只能拉低，不能拉高。没有上拉电阻，总线就永远是低电平，啥也干不了。上拉电阻的阻值也有讲究，太大了上升沿会变慢，太小了功耗又高，一般 4.7KΩ 是个安全值。
避坑指南——死锁问题：
I2C 最恶心的 Bug 就是总线死锁。某个从设备在传输过程中被打断，SDA 卡在低电平不松手，整条总线就瘫痪了。
解决办法：在初始化时，手动翻转 SCL 时钟线 9 次，把卡住的从设备“踢醒”。
3. SPI：追求极致速度的“快男”
如果说 I2C 是慢悠悠的公交车，SPI 就是风驰电掣的跑车。全双工通信、时钟频率动辄几十 MHz，刷屏、读写大容量 Flash，SPI 是不二之选。

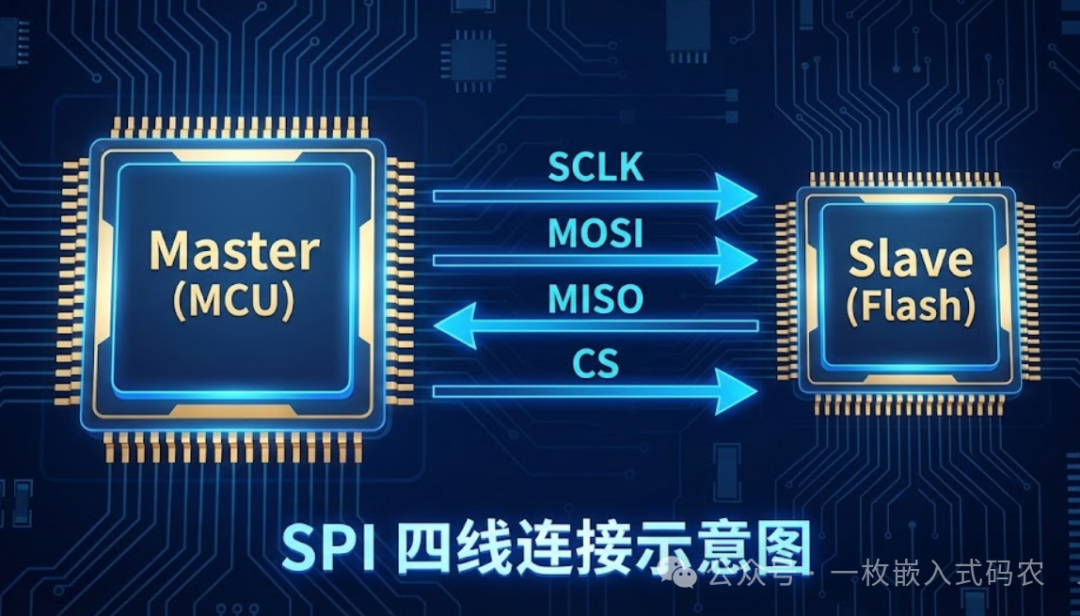

四根线的分工：
- SCLK：时钟，主机说了算
- MOSI：主机发数据给从机
- MISO：从机发数据给主机
- CS：片选，拉低表示“我要跟你说话了”
面试必考：四种时序模式
SPI 有个让新手头疼的东西：CPOL 和 CPHA。
记不住没关系，看从设备的数据手册，它用哪个模式你就配哪个。Mode 0 和 Mode 3 最常见。
一句话总结：刷屏、写大容量 Flash，首选 SPI。
进阶协议：长距离与工业现场
板级通信搞定了，但如果你的设备要装到汽车里、工厂里，或者两个设备隔着几十米远，上面那三个协议就不够用了。这时候，就轮到 CAN 和 RS485 登场了。
4. CAN 总线：嵌入式界的“坦克”
CAN 总线最早是博世公司为汽车设计的。你想想，汽车里那么多 ECU（发动机控制、ABS、安全气囊……），还要在发动机舱那种电磁环境恶劣的地方稳定工作，普通协议早就趴窝了。
CAN 为什么这么牛？
- 差分信号：CAN_H 和 CAN_L 两根线，电压差代表数据。外界干扰同时作用于两根线，一减就抵消了，抗干扰能力拉满。
- 硬件仲裁：多个节点同时发数据怎么办？CAN 有硬件仲裁机制，ID 小的优先级高，自动让路，不会撞车。
- 错误检测：CRC 校验、位填充、错误帧……CAN 控制器自带一套完整的纠错机制。
硬核知识点：120Ω 终端电阻能不能省？
不能。

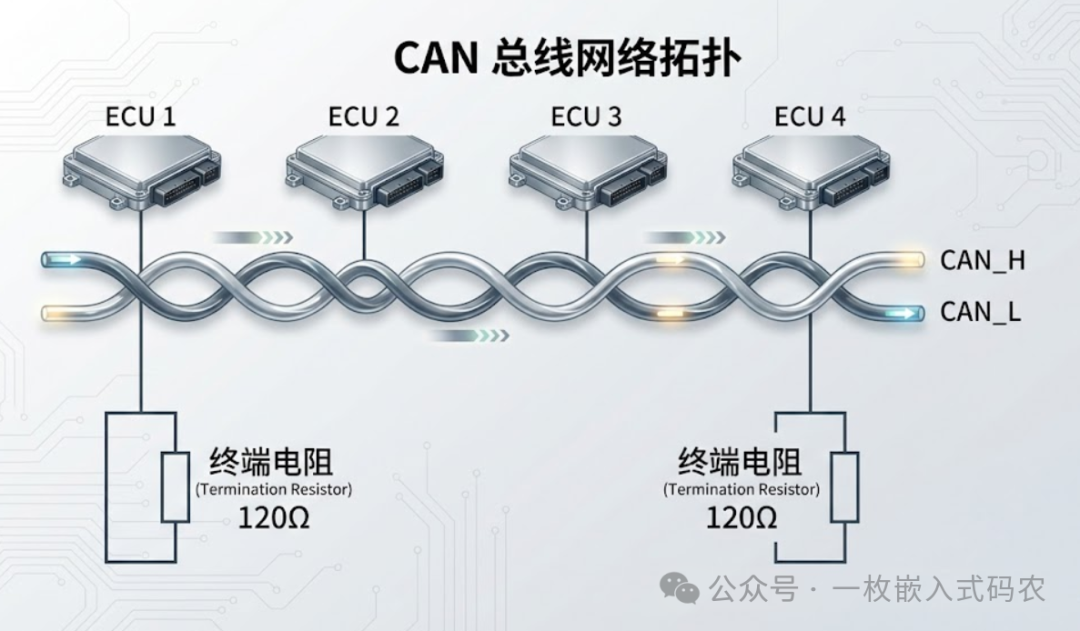

CAN 总线两端必须各接一个 120Ω 电阻，用来匹配阻抗、吸收反射信号。少了它，高速通信时波形会“振铃”，数据就乱了。
实测方法：用万用表量 CAN_H 和 CAN_L 之间的电阻，应该是 60Ω 左右（两个 120Ω 并联）。如果是 120Ω，说明少了一个；如果是无穷大，说明一个都没接。
应用场景：
汽车电子、无人机、工业机器人、医疗设备……凡是对可靠性要求高的场合，CAN 都是首选。

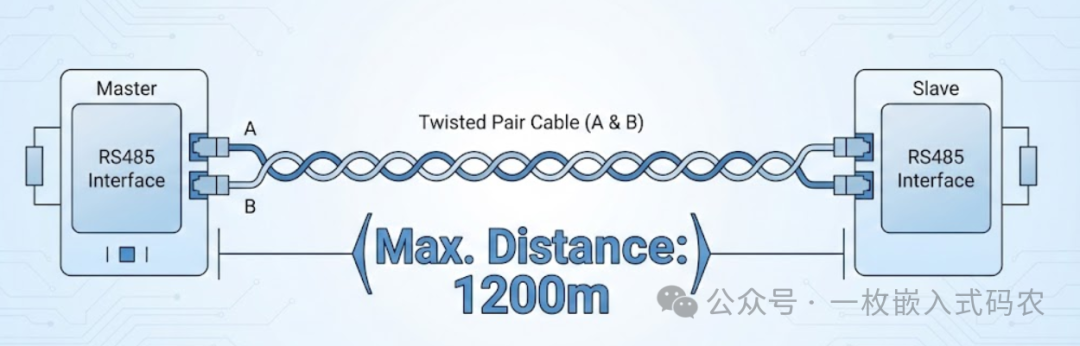

5. RS485：老当益壮的远距离王者
RS485 是个“老协议”了，但至今仍活跃在各种工业场景。原因很简单：便宜、稳定、能跑一公里。
RS485 的特点：
- 差分信号：和 CAN 一样，A/B 两根线差分传输，抗干扰。
- 半双工：同一时刻只能一个方向传输，要么发要么收。
- 一对多：一条总线上可以挂几十个设备。
- 传输距离：理论上 1200 米，实际工程中跑个几百米没问题。
实战经验：RS485 必须配合 Modbus
RS485 只定义了物理层（电气特性），不管数据格式。所以实际使用时，几乎都要搭配 Modbus 协议。Modbus 定义了主从通信模式、寄存器读写规则、CRC 校验等。工业界用了几十年，稳得一批。
避坑提醒：
- RS485 芯片的 DE（发送使能）引脚要控制好，发完数据记得切回接收模式，不然总线会被你一直占着。
- 长距离传输时，线缆质量很重要，推荐用双绞屏蔽线。
选型指南：别在杀鸡时用牛刀
协议这么多，到底该怎么选？别慌，记住一个原则：够用就好，不要过度设计。

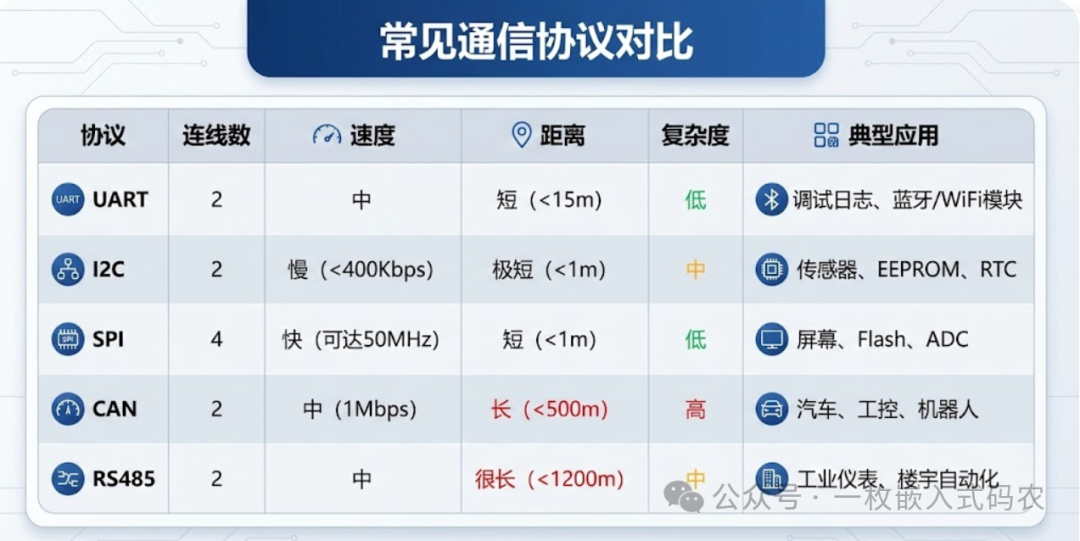

先看一张对比表：

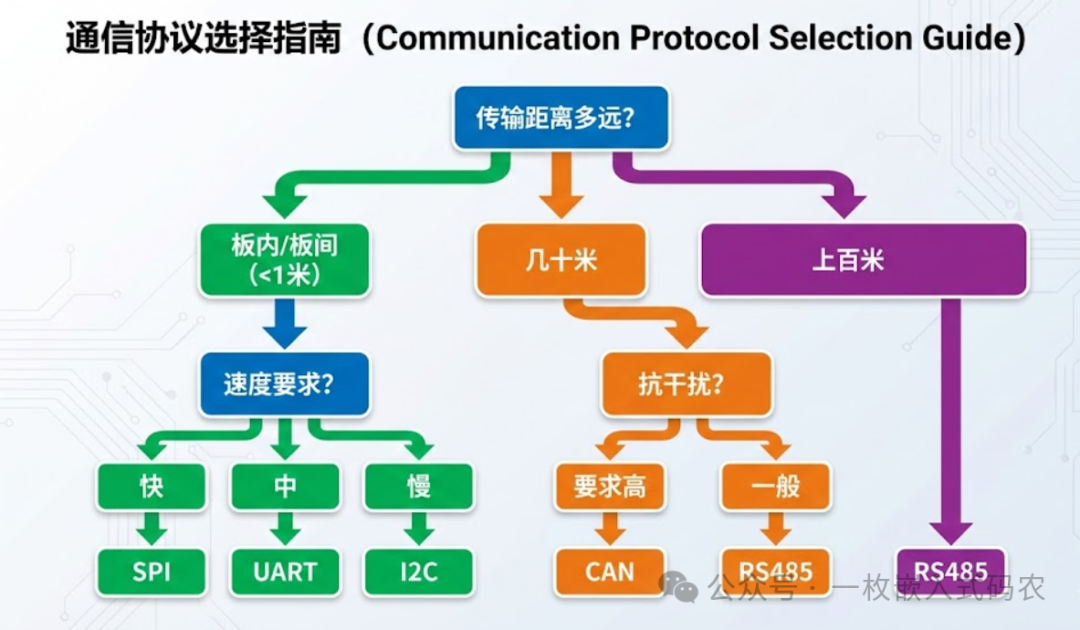

选型决策树：
几个实用建议：
- 调试首选 UART：不管项目多复杂，先把串口调通，后面出问题有个打印口。
- 传感器优先 I2C：大多数传感器厂商都提供 I2C 接口，省引脚、接线简单。
- 高速外设用 SPI：屏幕刷新、Flash 读写，I2C 的速度根本不够看。
- 恶劣环境上 CAN：工厂车间、户外设备，电磁干扰大的地方，CAN 的可靠性值得信赖。
- 远距离选 RS485：设备分布在不同楼层或厂房，RS485 + Modbus 是性价比最高的方案。
调试心得：工欲善其事，必先利其器
协议选对了，代码写好了，但就是不通——这种情况太常见了。这时候，工具就是你的救命稻草。
神器推荐
1. 逻辑分析仪（必备）
几十块钱的 USB 逻辑分析仪，配合 PulseView 或 Saleae Logic 软件，能自动解析 UART、I2C、SPI 等协议。看波形比看代码直观一万倍。数据发没发出去、时序对不对、有没有 ACK，一目了然，堪称硬件调试的“火眼金睛”。
2. 示波器（进阶）
逻辑分析仪只能看逻辑电平（高/低），示波器能看真实的模拟波形。信号上升沿太慢？有没有过冲和振铃？电压幅度够不够？这些问题只有示波器能回答。
3. USB 转接模块
USB 转 TTL、USB 转 RS485、USB 转 CAN……这些小模块能让你的电脑直接和目标设备通信，调试必备。
调试方法论
多年踩坑总结出的三步法：
┌─────────────┐ ┌─────────────┐ ┌─────────────┐
│ 第一步 │ │ 第二步 │ │ 第三步 │
│ 量电压 │ ──► │ 看波形 │ ──► │ 读代码 │
│ │ │ │ │ │
│ 供电正常？ │ │ 时序对吗？ │ │ 配置对吗？ │
│ 电平匹配？ │ │ 有数据吗？ │ │ 逻辑对吗？ │
└─────────────┘ └─────────────┘ └─────────────┘
第一步：量电压
很多“通信问题”其实是供电问题。VCC 是不是 3.3V？GND 有没有接好？不同电压域之间有没有电平转换？这是所有通信的物理基础。
第二步：看波形
用逻辑分析仪或示波器看实际波形。数据有没有发出来？格式对不对？从设备有没有应答？波形不会撒谎。
第三步：读代码
前两步都没问题，再去检查代码。时钟配置对不对？引脚复用对不对？中断有没有使能？
老司机的忠告：“波形永远比逻辑分析准确，协议文档是唯一的真理。”
结语：协议的尽头是物理
写了这么多，其实想说的就一句话：所有通信协议，本质上都是对高低电平的控制与妥协。
UART 用时间来区分比特，I2C 用地址来区分设备，SPI 用片选来指定对象，CAN 用差分来对抗干扰……不同的协议，只是在速度、距离、复杂度、可靠性之间做了不同的取舍。没有最好的协议，只有最合适的协议。
下次再遇到通信问题，别急着改代码。先想想：
- 物理连接对吗？
- 电平匹配吗？
- 时序配置对吗？
- 协议选对了吗？
把这几个问题想清楚，90% 的通信问题都能解决。扎实的硬件基础和清晰的调试思路，往往比任何高阶技巧都重要。如果你想就某个具体协议的实现细节展开更深入的探讨，也欢迎来云栈社区交流分享。
