在复杂的三维机械设计软件 SolidWorks 中进行装配时，工程师们常会遇到一个典型场景：一个零件需要同时与多个零件建立相同的配合关系。尤其是在装配大量标准件（如螺栓、螺母）时，逐个添加配合既繁琐又耗时。
这时，SolidWorks 提供的 “多配合模式” 功能就能显著提升你的工作效率。需要说明的是，如果你使用 SolidWorks 自带的标准件库，软件通常能自动识别并添加配合，无需手动操作。本文以手动装配标准件为例，旨在清晰演示“多配合模式”的具体操作流程和应用场景。

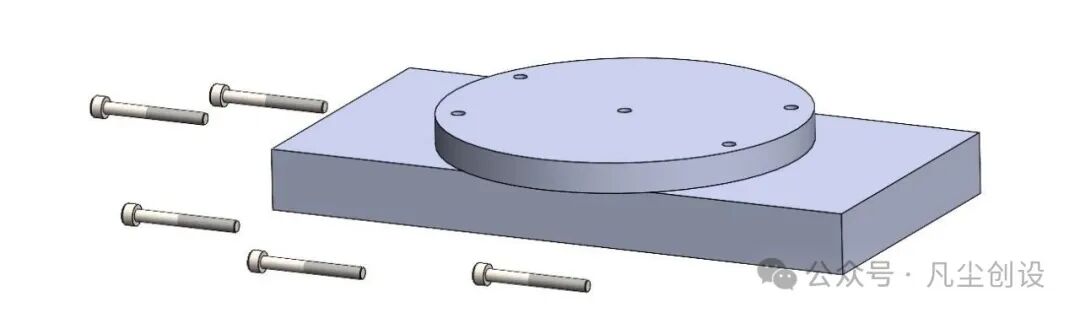

让我们通过一个具体的例子来学习。如下图所示，我们需要将多个螺钉的杯头端面与基板上对应孔的底部台阶面进行“重合”配合。
操作步骤如下：
- 点击命令管理器中的 “配合” 图标，或从菜单栏访问，打开配合属性对话框。

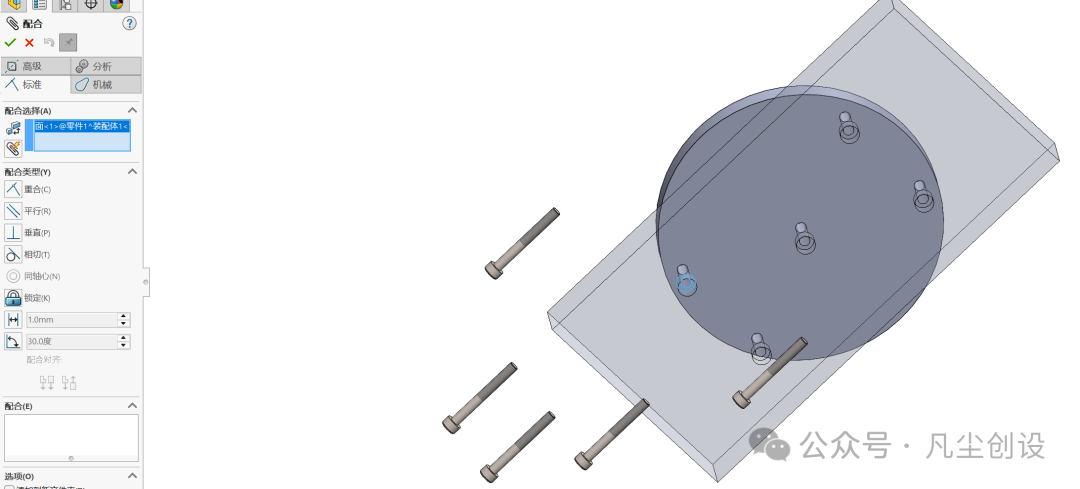

- 首先，在图形区域选择 第一个配合对象，例如基板上某一个孔的台阶面。

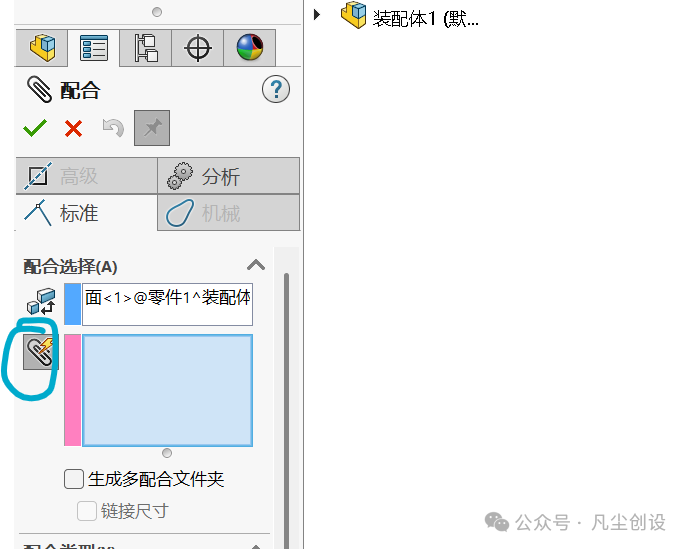

- 关键的一步：点击配合属性对话框下方的 “多配合模式” 按钮。点击后，对话框下方会展开一个新的选项窗口。这里你可以根据需求勾选 “生成多配合文件夹”，以便在设计树中清晰管理这组配合。

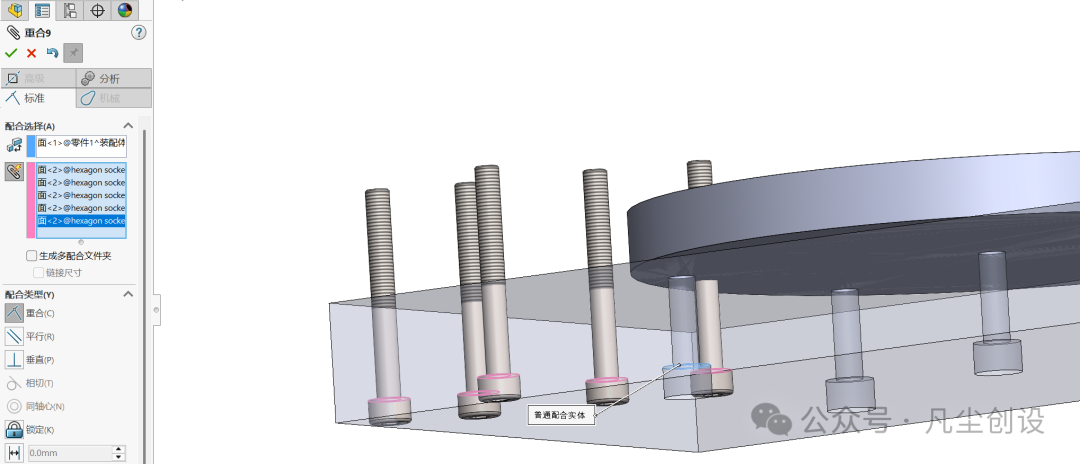

- 开启多配合模式后，无需关闭对话框，直接继续在图形区域 依次点击其余需要配合的零件面。在本例中，就是依次点击另外四个螺钉的杯头端面。你会发现，随着你的点击，配合被实时添加。
- 选择完所有目标面后，在配合属性对话框中选择需要的配合类型（如“重合”），然后点击确认。至此，五个螺钉的端面配合就一次性添加完成了。

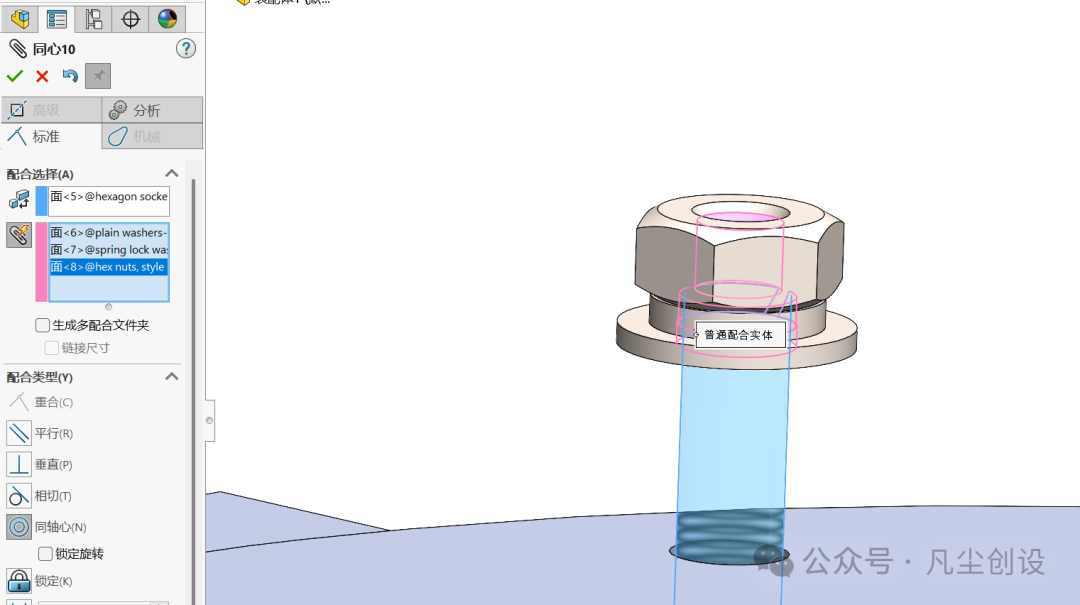

这种方法不仅限于“重合”配合。对于“平行”、“垂直”、“同轴心”等常见配合类型，同样可以采用“多配合模式”进行批量操作。例如，在下图的螺母、垫圈、螺栓装配中，可以批量添加“同轴心”配合。
核心优势总结：
- 效率提升：将多次重复的“选择-添加”操作简化为一次性的批量选择，特别适用于标准件数量多的装配体。
- 操作连贯：整个过程在一个配合命令周期内完成，避免了频繁开关对话框的打断。
- 管理清晰：配合文件夹功能让设计树结构更规整，便于后续的查看与修改。
掌握这个技巧，能让你在处理包含大量重复标准件库元件的装配体时游刃有余。如果你希望深入探讨更多三维建模的技术细节与高效工作流，欢迎在云栈社区与其他工程师交流分享。 |
