CPU与I/O设备交互方式演进详解：从程序查询到I/O处理机

CPU是如何跟I/O设备交互的呢？比如说键盘、鼠标、硬盘这类外部设备。简单来说，就是CPU怎么读取到键盘输入的内容，或者如何将数据写入硬盘。

因此，核心内容可以归纳为两个问题：

1. CPU通过什么与I/O设备交互？
2. CPU有多少种方式与I/O设备交互？

现在，让我们开始逐一探讨。

CPU通过什么与I/O设备交互？

CPU想要与I/O设备交互，首先得能识别到设备。这就需要给每个I/O设备分配一个唯一的标识，即地址。

需要注意的是，CPU并非直接给具体的物理设备分配地址，而是给设备控制器中的寄存器分配地址。这是为什么呢？

让我们先通过一个简单的键盘输入例子来理解这个过程：

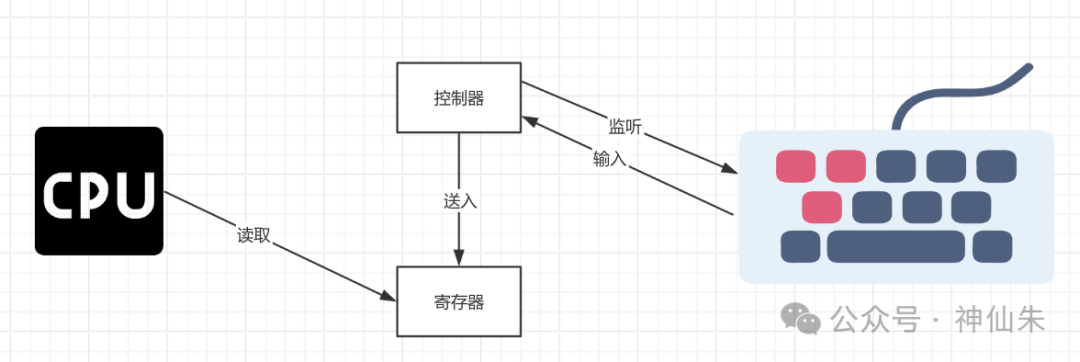

1. 键盘控制器（一个集成在主板上的芯片，如Intel 8042）会定时（例如每隔10ms）扫描键盘的输入状态。
2. 当检测到有按键被按下时，控制器会将对应的键码数据送入指定的寄存器中。
3. CPU读取该寄存器中的内容，从而完成一次与键盘的交互。

这里的控制器是负责管理特定I/O设备的硬件芯片。而寄存器则是控制器内部用于暂存数据、状态或命令的小型存储单元，主要分为三类：

• 数据寄存器：用于存放I/O设备输入或输出的数据，例如键盘的键码就存在这里。
• 状态寄存器：用于存放表示设备当前状态的标志位。例如，其中一位可能表示“数据寄存器是否就绪”，当数据有效时，该位被置为1。
• 命令寄存器：用于接收来自CPU的指令，以控制I/O设备的行为，如启用/禁用设备、启动传输等。

CPU通过为这些寄存器分配特定的内存地址或I/O端口地址来访问它们。以传统PC架构中的键盘为例：

• 数据寄存器地址：0x60
• 状态/命令寄存器地址：0x64（通过读写操作区分：读操作用于访问状态寄存器，写操作用于访问命令寄存器）

因此，CPU正是通过这些设备控制器及其寄存器来与I/O设备进行交互的。它向命令寄存器发送指令来控制设备，读取状态寄存器来判断设备状态，并从数据寄存器读写数据。

不同类型的设备有其专用的控制器，例如：

• 键盘：8042微控制器
• 硬盘：SATA/AHCI控制器
• 显卡：GPU（图形处理器）

这便解答了第一个问题。接下来，我们探讨更核心的交互方式。

CPU与I/O设备的交互方式

这个问题本质上是：CPU在什么时机去处理I/O设备的数据传输请求？因为CPU可能正在执行其他程序的指令，当I/O设备需要服务时，CPU是立即中断手头工作，还是让它等待？

这引出了CPU与I/O设备之间几种主要的交互方式，其效率和处理逻辑各不相同，主要可分为以下五种：

1. 程序查询方式
2. 程序中断方式
3. 直接存储器存取方式（DMA）
4. 通道控制方式
5. I/O处理机方式

1. 程序查询方式

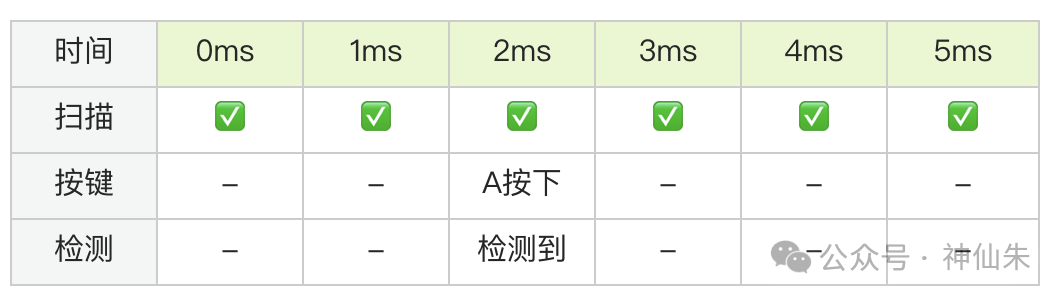

这是最简单也最低效的方式。简单说，就是CPU轮询（Polling）I/O设备。

工作流程如下：

1. CPU启动某个I/O设备（例如，程序需要从键盘读取输入）。
2. CPU进入循环，不断地读取该设备状态寄存器，检查其是否“准备就绪”。
3. 如果未就绪，CPU就空转等待，继续查询。
4. 如果就绪，CPU才从数据寄存器中读取或写入数据。
5. 这个过程持续到本次I/O操作完成为止。

这种方式的最大缺点是CPU利用率极低。在从启动查询到结束查询的整个时间段内，CPU被独占，无法执行任何其他任务，只能“傻等”。这就好比你在微信聊天时，一旦弹出键盘，整个应用就卡住，直到你输入完成才能接收新消息。

由于其效率低下，这种方式在现代通用计算机系统中已基本被淘汰。但它逻辑简单、可预测性强、硬件成本低，因此在一些任务单一、实时性要求不高的单片机或嵌入式系统中仍有应用。

2. 程序中断方式

为了解决程序查询方式“空等”和“阻塞”的缺点，程序中断方式应运而生。其核心思想是：不等了！让I/O设备准备好后再主动“通知”CPU。

基本流程如下：

1. CPU启动I/O设备后，继续执行原有程序。
2. I/O设备准备就绪后，向CPU发送一个中断请求信号。
3. CPU在执行完当前指令后，检测到中断请求，于是暂停当前程序的执行。
4. CPU保存当前程序的运行现场（将寄存器、程序计数器PC等压入堆栈），这个过程称为保护现场。
5. CPU转而执行一段专门处理该中断的中断服务程序，在其中完成与I/O设备的数据交换。
6. 中断服务程序执行完毕后，CPU恢复现场，然后返回到被中断的程序继续执行。

中断方式的引入极大地提高了系统的并发性和响应能力。CPU不必空等，可以并行处理其他任务；I/O设备也可以在准备数据的同时不阻塞系统。

然而，中断机制本身也带来了复杂性，例如中断嵌套和现场保护/恢复的开销。考虑一个场景：CPU正在处理一个磁盘中断（需要复制大量数据），此时用户按下了键盘。如果磁盘中断处理过程中不允许新的中断（单重中断），键盘响应就会延迟，用户可能感觉卡顿。

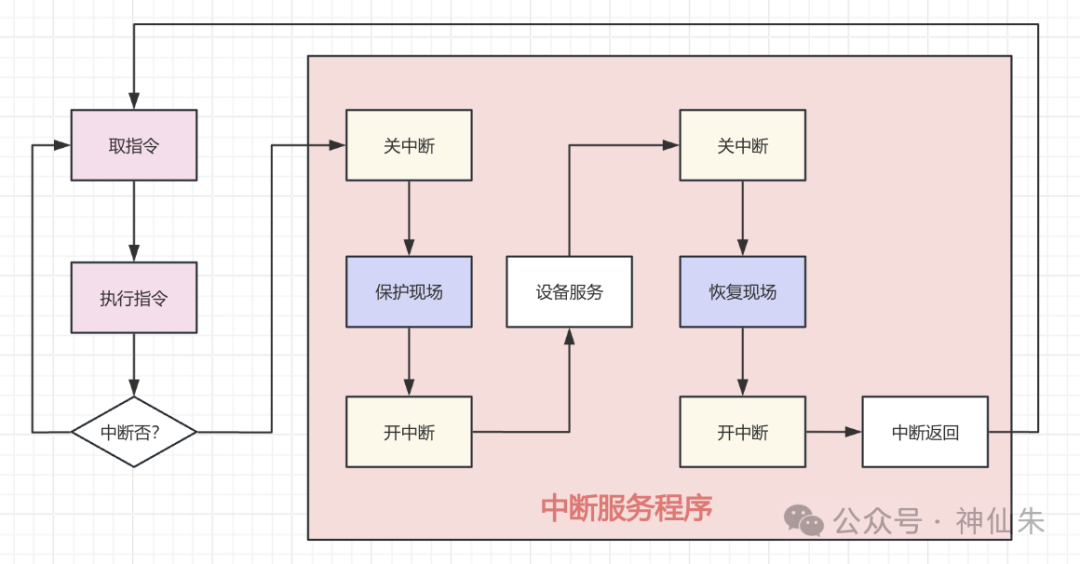

为了允许更高优先级的中断可以“插队”，现代系统通常采用多重中断机制。这需要在中断服务程序中精细地控制开中断和关中断的时机。简单来说，在保护现场和恢复现场这类关键操作期间，需要暂时“关中断”以防止现场被破坏；而在执行实际的设备服务时，可以“开中断”以允许响应更紧急的请求。

中断方式是现代计算机系统的基石，x86、ARM等所有现代CPU都内置了完善的中断机制。它非常适合处理鼠标、键盘等低速、随机、数据量小的I/O请求。

3. 直接存储器存取方式

虽然中断方式提高了效率，但每次数据传输都需要CPU参与（执行中断服务程序），对于大量、连续的数据传输（如硬盘读写、网络数据包收发），频繁的中断依然会成为瓶颈。

于是，直接存储器存取方式出现了。DMA的核心思想是：在I/O设备与主内存之间建立直接的数据通路，让一个专用的DMA控制器来负责数据传输，从而解放CPU。

工作流程如下：

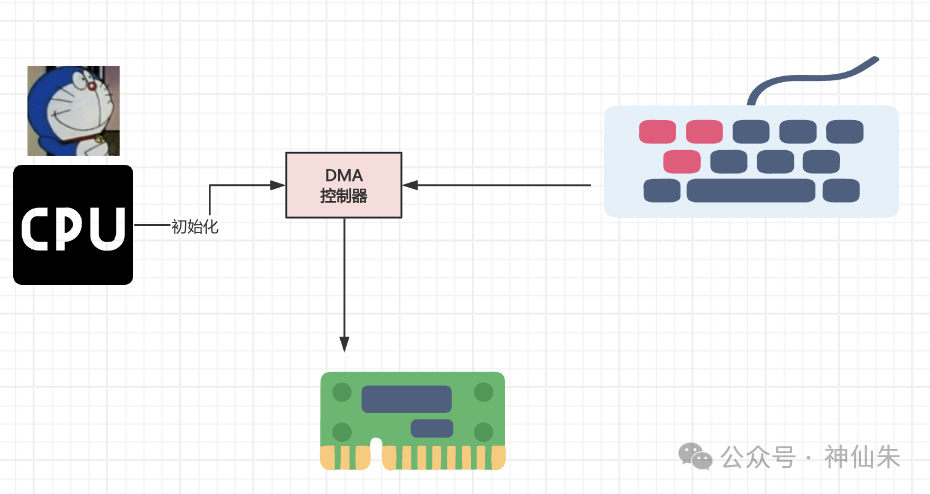

1. CPU对DMA控制器进行初始化，告知它：数据传输方向（I/O到内存或反之）、目标内存起始地址、要传输的数据量，并启动相应的I/O设备。
2. CPU将这些初始化工作完成后，就可以去处理其他任务。
3. I/O设备准备就绪后，直接向DMA控制器发送请求。
4. DMA控制器接管系统总线，控制数据在I/O设备和内存之间直接流动，无需CPU干预。
5. 当所有数据传输完成后，DMA控制器向CPU发送一个传输完成中断，通知CPU进行后续处理。

你可以把CPU想象成经理，把DMA控制器想象成快递员。经理（CPU）只需要填好快递单（初始化：收件人地址-内存地址，包裹大小-数据量），剩下的取件、运输、派送（数据传输）全部交给快递员（DMA控制器）完成。快递员干完活后给经理打个电话（发送完成中断）报告一下即可。

现代操作系统如Linux、Windows都深度依赖DMA技术。它特别适用于硬盘、显卡、网卡等需要高速、大批量数据传输的设备，能显著提升系统整体性能。

4. 通道控制方式

DMA方式虽然解放了CPU，但CPU仍需为每次传输进行详细的初始化设置。在大型机或高性能服务器中，I/O操作极其频繁且复杂，CPU的这部分开销依然可观。

通道控制方式进一步放权。通道是一个比DMA控制器更“智能”的专用处理器，它拥有自己的简单指令集，可以执行一小段叫做通道程序的指令序列。

工作流程如下：

1. CPU不再关心具体的传输细节，它只需在内存中准备好一段通道程序。这段程序描述了完整的I/O操作序列（例如：从磁盘A的某扇区读取数据，写入内存某区域，然后校验等）。
2. CPU执行一条极其简单的I/O指令，如 SIO（启动I/O），指向对应的通道号和内存中通道程序的起始地址。
3. 指定的通道接收到命令后，自行从内存取出通道程序并执行，独立完成整个复杂的I/O操作。
4. 操作完成后，通道向CPU报告状态。

这就好比经理（CPU）不再填写详细的快递单，而是直接写一份工作方案（通道程序）交给一个项目经理（通道）。项目经理会自己看懂方案，并指挥下属（设备）完成所有具体工作。

通道根据其数据传输策略，又可分为几种类型，以应对不同特性的设备：

• 字节多路通道：以字节为单位，以轮转方式为多个低速设备（如终端、键盘）服务。
• 数组多路通道：以数据块为单位，以轮转方式为多个中速设备（如磁带机）服务。
• 选择通道：一次独占性地为一个高速设备（如磁盘）服务，直到其请求完成。

5. I/O处理机方式

这是I/O子系统演化的终极形态。I/O处理机本身就是一个功能完整的专用计算机，拥有处理器、内存、甚至独立的操作系统。CPU将整个I/O子系统完全剥离出去，只进行最高级别的协调。

在这种情况下，CPU与I/O处理机之间的交互，更像是两台计算机之间通过网络或高速总线进行通信。CPU只需发出高级别的I/O请求（例如“处理这个视频流”），I/O处理机便会调用其内部的软硬件资源，自主完成所有底层操作，包括错误处理、数据转换、协议解析等。

这种模式在现代片上系统（SoC）中非常常见。例如，手机芯片中的图像信号处理器（ISP）、音频数字信号处理器（DSP）、安全协处理器等，都可以看作是一种高度专业化的I/O处理机。它们独立处理摄像头数据、音频流或生物特征验证，极大减轻了主CPU的负担。

总结

回顾这五种CPU与I/O设备的交互方式，我们可以清晰地看到一条技术演进路径：CPU的参与度越来越低，专业化分工越来越细，系统效率越来越高。

• 程序查询：CPU深度参与，为I/O放弃一切。
• 程序中断：CPU间歇参与，“随叫随到”。
• DMA：CPU指导参与，“只动口不动手”。
• 通道控制：CPU下达任务，“给个方案自己干”。
• I/O处理机：CPU协同参与，“一句话需求全搞定”。

这个过程很像一个公司的成长：创始人（CPU）起初事必躬亲，随着业务复杂，他开始雇佣专员（DMA控制器）、任命经理（通道）、最终成立拥有自主权的子公司（I/O处理机）。通过不断放权和专业化分工，创始人得以从琐事中解放出来，专注于核心战略决策，从而让整个组织（计算机系统）的运行达到最高效能。

理解这些底层交互机制，对于深入学习操作系统内核、系统编程乃至进行计算机体系结构层面的优化都至关重要。希望这篇详解能帮助你构建起清晰的知识脉络。
