桥式整流器选型指南：掌握 IFSM 与 I²t 参数的计算与应用

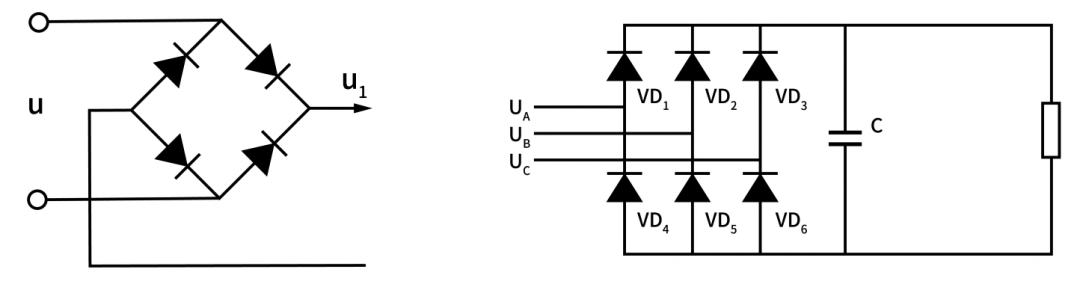

整流桥，这个将四颗（单相桥）或六颗（三相桥）二极管集成在一起的模块，相信大家都不陌生。

它的基本应用和设计计算想必大家已了然于胸。今天，我们不聊基础，聚焦于其选型中两个关键却易被忽略的参数：非重复性正向浪涌电流 IFSM 与 电流平方时间积 I²t。这两个参数究竟该如何理解并应用到实际设计中？我们来一探究竟。

以典型产品为例：GBPC 单向整流桥

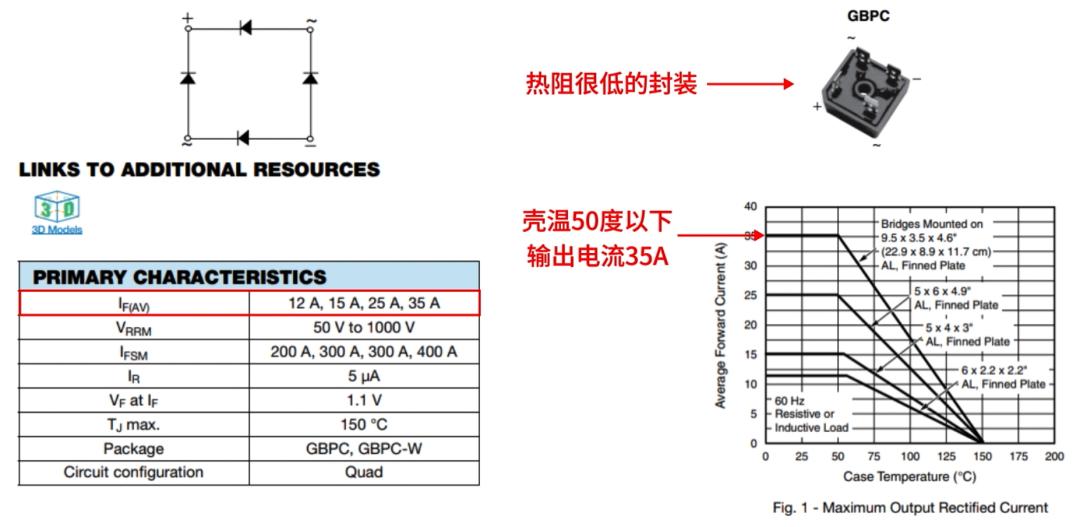

为了便于理解，我们以 Vishay 公司出品的通用型 GBPC3510-E4/51 单向整流桥为例。这款器件在 AC/DC 设计中应用广泛，电流大（35A），耐压范围宽（可达 1000V），正向压降仅 1.1V，可靠性高。

在它的规格书中，“最大限制值”表格里，有两个参数值得我们特别关注：

1. 单脉冲非重复最大浪涌电流 IFSM：这是器件能承受的单次峰值电流极限。
2. 电流平方时间积 I²t：这个参数在半导体器件选型中常被忽视，却是理解浪涌热效应的关键。

IFSM 是什么？如何应用？

IFSM 指的是整流桥在工频（如 50/60Hz）半个正弦波（通常对应 8.3ms 或 10ms）内，能够承受的最大单次峰值电流。需要明确，在器件的整个寿命期内，此类高强度的浪涌只能承受有限次数。

当你的应用场景中，浪涌波形与数据手册的测试条件相似时（例如，开机浪涌近似于正弦半波），直接比较 IFSM 值是最快捷的方法。只要最大预期浪涌电流峰值 小于 器件的 IFSM 额定值，通常即可认为安全。

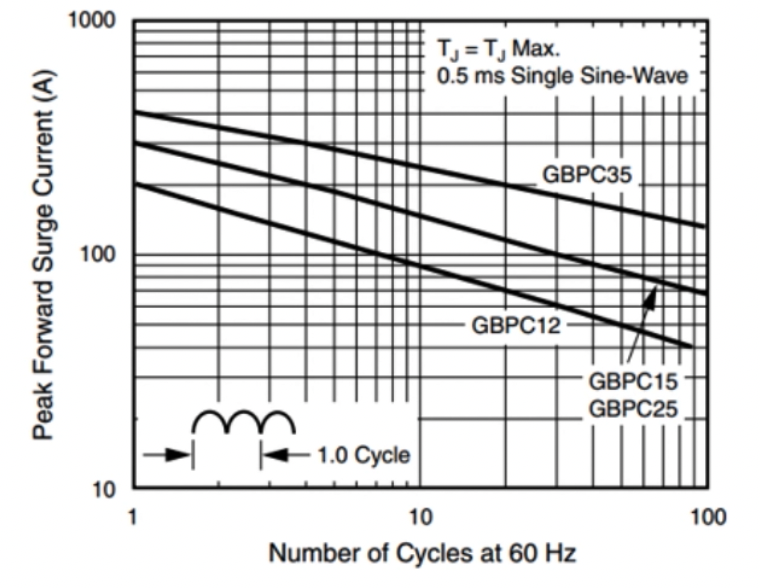

如果规格书提供了 IFSM 随结温变化的曲线，就可以直接查到设计最高结温下的允许值；如果没有，建议取一个 1.2 到 1.5 的降额系数进行估算。以 GBPC3510 为例，其 IFSM=400A，若取 1.5 的降额系数，则可接受的单脉冲峰值电流为 400A/1.5 ≈ 266A。

然而，IFSM 的应用有其局限性。实际电路中的浪涌波形可能并非标准的 8.3ms 正弦半波——它可能是一个尖峰，也可能是大电容充电导致的衰减波形。此时，IFSM 这个单一数值就无法定量评估安全性了，因为测试条件与你的实际情况不符。这就需要引入另一个更通用的指标：I²t。

深入理解 I²t：浪涌热能的“通用标尺”

I²t 的物理意义很明确：它代表了短时间内流过半导体结的热能（焦耳热）。因为器件产生的总热量可表示为 I² R t，其中 R 可近似看作相对固定的结电阻。因此，I²t 是衡量浪涌期间产生热能总量的绝佳指标。

通过计算或测量实际浪涌波形的 I²t，并与数据手册中器件能承受的额定 I²t 进行比较，就能科学地判断器件是否安全。这个方法尤其适用于非标准浪涌波形或持续时间与标准条件不同的场景。

工程应用五步法：

1. 确定实际浪涌的 I²t

   • 通过示波器捕获浪涌电流波形。部分高级示波器可直接计算 ∫i²dt。
   • 若无此功能，则需根据波形形状按公式计算。例如：

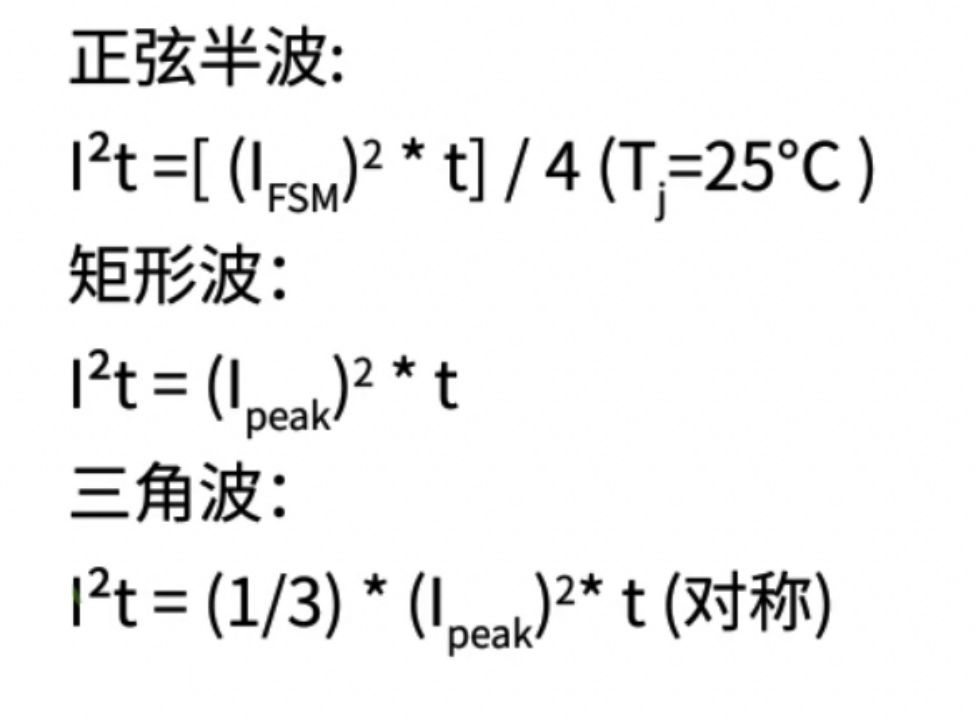

     • 正弦半波: I²t = [(I_FSM)² * t] / 4 (Tj=25°C)
     • 矩形波: I²t = (I_peak)² * t
     • 三角波: I²t = (1/3) * (I_peak)² * t (对称)



2. 查阅数据手册的 I²t 值

   • 规格书通常会直接给出在特定时间（如 8.3ms 或 10ms）下的 I²t 额定值。
   • 如果未提供，也可以通过 IFSM 计算其在 Tj=25°C 时的理论值：I²t = [(I_FSM)² * t] / 4。



3. 进行结温降额修正

   • 器件承受浪涌的能力会随结温升高而下降。需要确定在设计的最高结温下，器件的耐受值。方法有三：
     • 最优：查找 I²t 随结温变化的曲线。
     • 次优：查找 IFSM 降额曲线，确定降额因子 k，则 I²t_实际耐受 = k * [(I_FSM)² * t] / 4。
     • 经验估算：若无曲线，可在最高结温时，对 25°C 下的 I²t 值取 0.4 的经验降额系数。即 I²t(Tj_max) ≈ I²t(25℃) * 0.4。

4. 进行比较判断

   • 确保：实际浪涌 I²t < 器件额定 I²t(Tj_max) / 安全系数。
   • 安全系数通常建议取 1.2 以上（即留有 20% 以上余量）。

5. 系统级复核

   • 同时确保前级保护器件（如保险丝）的熔断 I²t 值 小于 整流桥在最高结温下的额定 I²t 值。这样，保险丝才能在损坏整流桥之前可靠熔断。

计算实例：GBPC3510 能否承受 300A/5ms 三角波浪涌？

1. 查规格书，常温 (25°C) 下 I²t = 660 A²s。
2. 假设最高结温 125°C，采用经验法估算：I²t(125°C) = 660 * 0.4 = 264 A²s。
3. 计算实际浪涌的 I²t：I²t_实际 = (1/3) * (300)² * 0.005 = 150 A²s。
4. 比较：150 A²s < 264 A²s * 0.8 ≈ 211 A²s。
5. 结论：在留有安全余量的前提下，GBPC3510 可以承受此次浪涌。

在这个例子中，I²t 扮演了“通用标尺”的角色：

• 浪涌事件的严重程度：150 A²s
• 被保护对象（整流桥）的承受极限：211 A²s
• 保护器件（保险丝）的动作阈值：需要选择 I²t 值在 150 A²s 到 211 A²s 之间的型号

通过统一量化比较这三者的 I²t，我们就能科学、精准地设计出一个既不影响正常启动，又能提供有效保护，且确保整流桥安全可靠的电源系统。

总结

理解并正确应用 IFSM 和 I²t 这两个参数，是进行桥式整流器稳健选型的关键。对于波形规则、接近标准测试条件的浪涌，直接对比 IFSM 是快速有效的方法。而对于更复杂的非标准浪涌，I²t 则提供了衡量热冲击严重程度的通用标尺，使得整流桥与前端保护器件的匹配可以做到量化与精准。这背后涉及的原理，正是扎实的电力电子与计算机基础。

希望本文结合具体产品的分析，能帮助你更好地理解这两个参数，并将其应用到实际设计中，从而提升电源系统的可靠性。如果想进一步探讨电源设计中的其他细节，欢迎来云栈社区的技术论坛板块交流分享你的经验和疑问。
