模拟电路27个核心知识点解析：从入门到实战应用指南

掌握模拟电路的核心概念是电子工程师设计稳定、高效电子系统的基石。本文系统梳理了27个关键知识点，涵盖从基本定律到复杂电路设计的原理与应用。

一、 基本定律与定理

基尔霍夫定理是电路分析的基础。

• 基尔霍夫电流定律 (KCL)：在电路中的任一节点，流入和流出该节点的电流代数和为零。
• 基尔霍夫电压定律 (KVL)：在任意闭合回路中，各元件电压的代数和为零。

戴维南定理为复杂电路分析提供了简化方法。该定理指出，任何一个包含独立源、线性电阻和受控源的线性二端网络，对其外部特性而言，都可以等效为一个理想电压源与一个电阻的串联组合。其中，理想电压源的电压值等于原二端网络的开路电压，串联电阻等于原网络中所有独立源置零（电压源短路，电流源开路）后的等效电阻。

二、 核心半导体器件特性

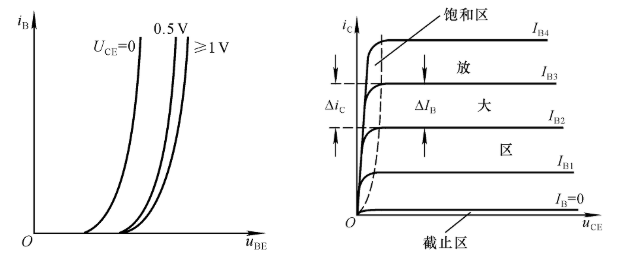

晶体管（BJT） 的输入/输出特性曲线是其放大、开关等工作状态的分析依据。

场效应管（FET）与晶体管的比较：

• 环境适应性：场效应管对环境条件（如温度）变化的敏感度较低，更适用于环境变化大的场合。
• 输入阻抗：场效应管作为前置放大器，能显著提高电路的输入阻抗并降低噪声。
• 放大能力：通常情况下，晶体管的电压放大能力优于场效应管。
• 集成工艺：场效应管工艺简单，占用芯片面积小，在大规模集成电路和数字电路中应用更为广泛。

三、 放大电路基础

基本放大电路的组成原则：

1. 保证晶体管（BJT）发射结正偏、集电结反偏，使其工作在放大区。
2. 输入回路应使输入信号有效加载到放大器输入端。
3. 输出回路应使放大后的信号有效地传送到负载。

实现信号放大的条件：

• 静态工作点设置：合理设置静态工作点，确保整个信号波形处于器件的线性放大区。
• 信号转换：输入回路将变化的输入电压转换为变化的基极电流；输出回路将放大的集电极电流再转换回变化的集电极电压，并通过耦合电容输出交流信号。

放大电路的分类：

• 电压放大器（小信号放大器）：侧重于放大微弱的电压信号。
• 功率放大器（大信号放大器）：侧重于向负载提供足够大的功率，需特别关注效率、失真和散热，这也是网络与系统设计中电源与负载匹配的重要考量。

放大器的输入电阻与输出电阻：

• 希望放大电路的输入电阻高，以减小对信号源的影响。
• 希望放大电路的输出电阻低，以增强其带负载的能力。

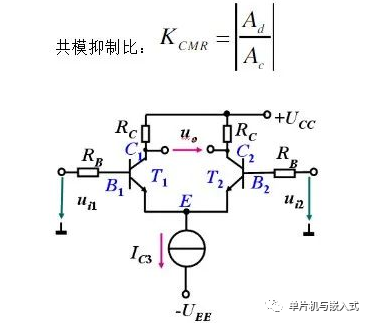

差分放大电路是一种能有效抑制共模干扰的电路结构。它有两个输入端，其有效输入信号是两个输入信号的差值。当共模干扰同时作用于两个输入端时，在输出端会被抵消，从而实现了抗干扰能力。

四、 反馈、稳定性与频率响应

反馈电路是将输出量（电压或电流）的一部分或全部，通过一定网络送回到输入回路，从而影响输入量的过程。负反馈主要分为电压串联、电流串联、电压并联、电流并联四种类型。

负反馈对放大器性能的改善：

1. 提高增益稳定性：减少因温度、电源电压变化等引起的放大倍数波动。
2. 减小非线性失真和噪声。
3. 改变输入/输出电阻：串联负反馈增大输入电阻，并联负反馈减小输入电阻；电压负反馈减小输出电阻，电流负反馈增大输出电阻。
4. 扩展通频带。

引入负反馈的一般原则：

• 稳定静态工作点用直流负反馈；改善动态性能用交流负反馈。
• 为提高输入电阻或适应低内阻信号源，引入串联负反馈；反之用并联负反馈。
• 为稳定输出电压或降低输出电阻，引入电压负反馈；为稳定输出电流或增大输出电阻，引入电流负反馈。

频率响应与补偿： 频率响应指放大器增益与信号频率的关系，由于电路中电容、电感等电抗元件的存在，导致放大器对不同频率信号的放大能力和相移不同，可能产生幅度失真和相位失真。

频率补偿的目的：

1. 改善放大器的高频特性。
2. 克服因引入负反馈可能产生的自激振荡，确保电路稳定工作。补偿方法（如超前补偿、滞后补偿）通过改变开环增益的相频特性来实现，这在复杂系统的稳定性设计中至关重要。

零点漂移是指输入短路时，放大器输出电压缓慢偏离初始值的现象。抑制方法包括：采用恒温措施、利用热敏元件补偿、使用差分放大电路、引入直流负反馈、采用阻容耦合等。

五、 信号处理与振荡器

滤波电路：

• 无源滤波器：由电阻R、电感L、电容C等无源元件组成。
• 有源滤波器：由集成运放与R、C网络组成，优点是无须电感、体积小、重量轻，且运放能提供增益和缓冲作用。但受运放带宽限制，工作频率难以做得很高。一阶有源低通和高通滤波器是其基本形式，是现代电子系统中的信号调理关键环节。

差模与共模信号：

• 差模信号：大小相等、极性相反的一对信号，是差分放大电路需要放大的有用信号。
• 共模信号：大小相等、极性相同的一对信号，通常代表干扰，差分放大电路对其有强抑制能力。

振荡电路：

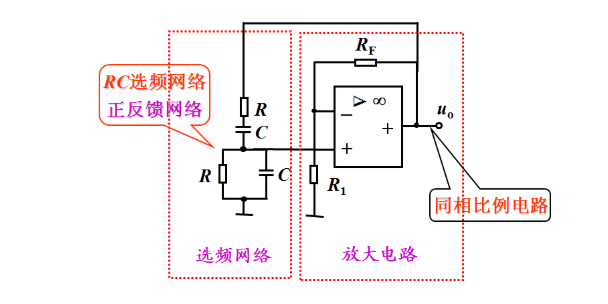

• RC正弦波振荡器：由放大电路、正反馈网络、选频网络和稳幅环节构成。选频网络保证单一频率满足振荡条件，稳幅环节使电路起振后稳定在|AF|=1的状态。

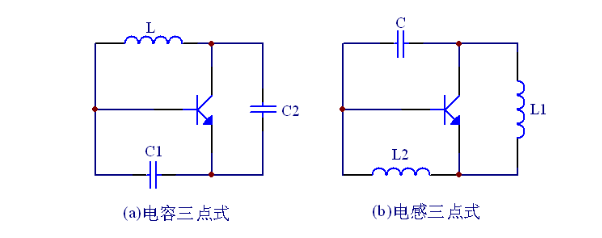

• LC正弦波振荡器：常见类型有电感三点式和电容三点式振荡器。

锁相环 (PLL) 是一种用于锁定相位的闭环控制系统，基本组成包括鉴相器(PD)、环路滤波器(LPF)、压控振荡器(VCO)和分频器。其工作原理是：鉴相器比较参考信号与VCO反馈信号的相位差，输出误差电压，经环路滤波后控制VCO频率，最终使VCO频率精确跟踪参考频率。

六、 直流电源与集成运放

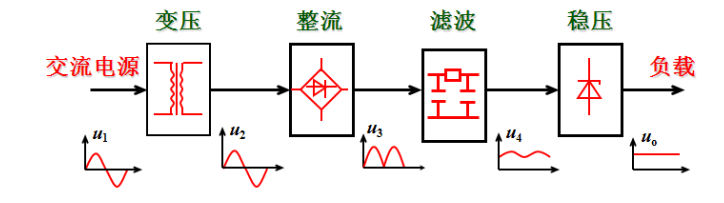

直流稳压电源的功能是将交流电转换为稳定的直流电，主要包括：

1. 电源变压器：降压。
2. 整流电路：交流变脉动直流。
3. 滤波电路：平滑波形。
4. 稳压电路：克服电网波动与负载变化，保持输出电压稳定。

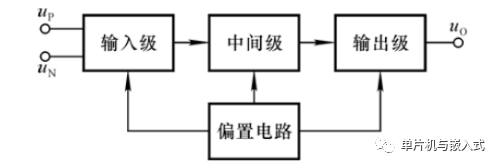

集成运算放大器的内部通常由四部分组成：

1. 偏置电路：为各级提供静态工作点的恒流源。
2. 输入级：高输入电阻、高共模抑制比的差分放大电路。
3. 中间级：提供高电压增益的共射放大电路（常用复合管）。
4. 输出级：低输出电阻、带负载能力强的互补功率输出级。

七、 其他重要概念

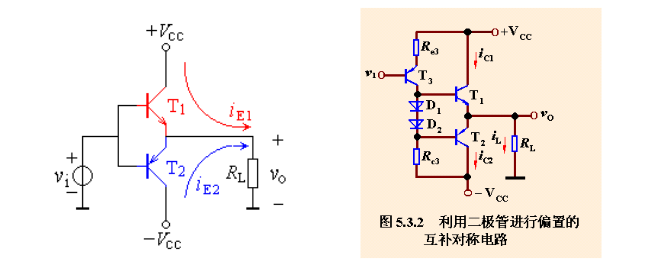

• 甲类、乙类、甲乙类功放：根据导通角不同划分，在效率、失真度上各有权衡。
• 自动增益控制 (AGC)：在接收机中，用于应对输入信号强弱悬殊的情况，避免输出剧烈起伏，保证接收弱信号时的灵敏度，同时防止强信号过载。
• 差分信号分解：若已知差分电路两输出端信号Y+和Y-，则共模分量Yc = (Y+ + Y-)/2，差模分量Yd = (Y+ - Y-)/2。
