从单点突破到系统集成：中国光刻技术2030年自主可控路径分析

2026年初，全球半导体产业的目光再次聚焦于中国，观察其在芯片核心技术领域的突围动向。

一份由中国半导体全产业链顶尖专家联合署名的战略文章，对外释放了一个明确的信号：在2026年至2030年的“十五五”规划期间，中国将举全国之力，目标是构建一套完全自主可控的高端光刻体系，实现对标荷兰ASML的能力。

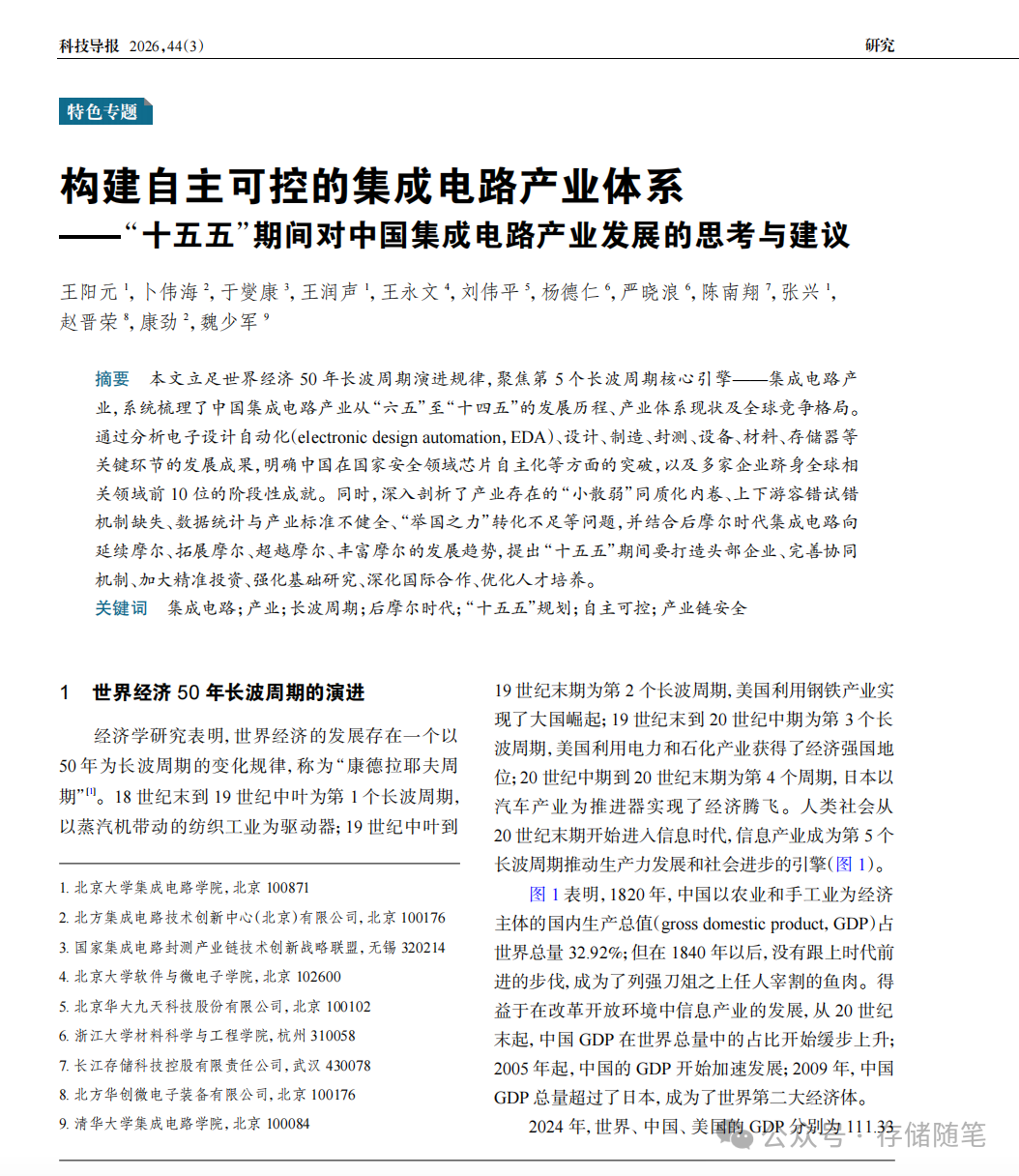

这篇发表在《科技导报》2026年2月刊上的文章《构建自主可控的集成电路产业体系》，并非简单的行业呼吁，而是产业核心参与者为国家顶层规划提交的一份详尽路线图。

谁在发声？中国半导体的“最强阵容”联名

先看这份联名文章的署名阵容，其分量远超普通的行业讨论。文章由中国科学院院士王阳元教授领衔，作者涵盖了国内晶圆代工企业、国内EDA工具龙头、核心半导体设备厂商的负责人，以及该领域的顶尖学术研究者。

这无疑是一套覆盖了芯片设计、制造、设备与工具全链条的“顶配阵容”。他们是中国半导体产业在美国制裁下的亲历者，也是国内技术突破的核心推动者。他们的集体发声，本质上是对产业现状最真实的研判，以及对未来突围路径最务实的规划。

清醒的认知：单点突破已至，系统集成是最大鸿沟

文章中值得关注的，并非仅仅是“对标ASML”的目标，而是专家们对中国光刻产业现状的清醒判断。

他们明确指出，中国已在EUV光刻机的核心环节——包括EUV激光器、双工件台、光学系统等部件上取得了关键突破。然而，所有人都明白，制造一台高端光刻机从来不是单点技术的简单堆砌，而是极致的系统集成能力的体现。

文章点出了一个核心现实：一台ASML的EUV光刻机包含超过10万个零部件，供应链覆盖全球近5000家供应商。ASML的核心竞争力，从来不是独自制造所有零件，而在于其整合全球顶尖精密制造技术的能力，成为了卓越的系统集成商。

这也正是专家们呼吁“举国协同”的根本原因。中国要打造自主的高端光刻能力，要解决的已不再是“某个零件能否制造”的问题，而是如何将分散在全国各地的技术突破、人才资源和资金支持有效整合，完成从单点技术突破到系统性产品落地的跨越。这一难题，必须在“十五五”期间得到解决。

戳破行业痛点：“小、散、弱”的困局，必须被打破

联名文章毫不避讳地指出了中国半导体产业的核心短板：整体格局依然呈现“小、散、弱”的特点。

一组数据足以说明问题：国内有超过100家EDA工具开发企业、约3600家芯片设计公司、180余家晶圆制造设备厂商。看似繁荣的数字背后，是严重的资源分散和重复建设。大量企业在中低端赛道内卷，难以形成攻坚核心技术的合力，更难以支撑像高端光刻这样需要全产业链深度协同的系统性工程。

这正是此次联名发声的核心诉求：打破行业分散的格局，通过国家层面的统筹，集中优势资源攻克高端光刻这一“卡脖子”的核心环节。面对美国在EDA工具、硅片材料、尤其是EUV光刻技术等领域的全方位封锁，单靠任何一家企业单打独斗，都无法实现真正的突围。

两条突围路线：EUV攻坚与DUV迂回

在顶层路线图明确的同时，中国光刻产业的两条具体突围路径已在同步推进。

1. 主线：EUV原型机落地，2030年是量产关键节点

根据路透社等媒体此前披露的行业信息，中国已在2025年底完成了首台EUV光刻机原型机的组装，其中部分零部件来自对ASML老旧设备的拆解复用。官方的目标是在2028年用这台原型机实现功能芯片的流片，而行业内普遍认为，2030年是实现这一目标更为现实的时间线。

从原型机到稳定量产的高端光刻机，中间横亘着精密制造、良率控制、长期稳定性等诸多难关。ASML的EUV技术从实验室原型到商用量产，走过了近二十年的技术积累。但原型机的落地，已经标志着中国在EUV光刻的全链条技术上，完成了从0到1的跨越。

2. 迂回路线：DUV技术突破，向先进制程发起冲击

在全力攻坚EUV的同时，国内企业也在通过DUV（深紫外）光刻技术寻找迂回突破的路径。

国内厂商已在DUV的曝光性能上取得了关键进展。例如，南京GIAI光电将晶圆内线宽不均匀性从±2.1nm降至±0.8nm，这一提升理论上可以将芯片制造良率提升5%-8%。

熟悉半导体制程的人都知道，线宽均匀性是DUV多重曝光工艺冲击先进制程的核心瓶颈之一。这一突破意味着，国内产业向“利用DUV技术实现3nm芯片制造”的目标迈出了关键一步。尽管距离大规模量产仍有不确定性，但它为在外部制裁下寻求先进制程突围，打开了一扇新的窗口。

目标不是“第二个ASML”，而是产业主权

很多人会问：到2030年，中国真能造出对标ASML的EUV光刻机吗？

在我看来，这个问题或许问错了方向。中国要做的，从来不是简单复刻一个ASML。

ASML的成功，是全球化半导体产业分工的极致体现——它可以从德国获取顶尖的光学镜头，从美国引进光源技术，并从全球供应链中筛选最优质的零部件。而中国要走的路，是在面临全方位技术封锁的背景下，搭建一套完全自主可控、不被“卡脖子”的光刻产业体系。这本质上是两件难度截然不同的事情，后者的挑战远比前者更为艰巨。

此次行业顶尖专家的联名发声，核心诉求从来不是“造出一台光刻机”那么简单，而是推动整个中国半导体产业实现从分散到协同、从单点突破到体系化突围的战略转型。2030年这个时间节点，考验的也绝非某一台设备的成功落地，而是中国能否成功构建一套完整的、自主可控的集成电路产业体系。

全球半导体产业的垄断格局已持续多年，中国的突围，其目的并非为了颠覆谁，而是为了掌握属于自己的产业主权。2030年是否会诞生所谓的“China's ASML”，答案就蕴藏在未来五年全行业的协同攻坚与举国之力的持续投入之中。
