深入RK3568 HDMI显示：从VOP接口连接到Linux DRM调试实战

在基于瑞芯微RK3568平台进行嵌入式开发时，实现稳定的HDMI显示输出是一个常见需求。本文将详细解析RK3568的显示子系统架构，特别是Video Post（VP）接口与HDMI的连接关系，并提供从设备树配置到系统级调试的完整实践指南。

一、RK3568 VP接口连接关系

RK3568集成了VOP2.0（Video Output Processor）显示控制器，它内部包含3个Video Post处理接口，分别是VP0、VP1和VP2。

上图清晰地展示了这三个VP接口与各类物理显示接口（如MIPI DSI、eDP、LVDS、HDMI等）的连接映射。对于HDMI输出，RK3568的VP0和VP1接口都支持，开发者可以根据项目需求进行选择。理解这张连接图，是后续进行正确设备树配置的基础。

二、设备树配置

如果希望将HDMI显示信号路由到VP0接口进行输出，需要在设备树源文件（DTS）中进行如下关键配置。这段配置的核心是建立VP0到HDMI的通路，并禁用其他可能冲突的路径。

/* 配置hdmi使用vp0输出 */
&route_hdmi {
    status = “okay”;
    connect = <&vp0_out_hdmi>;
};

&hdmi_in_vp0 {
    status = “okay”;
};

&hdmi_in_vp1 {
    status = “disabled”;
};

&hdmi {
    status = “okay”;
};

三、route_hdmi 节点详解

&route_hdmi 是一个用于配置显示路由的节点。在原生的设备树中，它可能默认连接的是VP1。我们的配置覆盖了默认值，将其启用并指向VP0。

&route_hdmi {
    status = “okay”; // 启用此路由配置
    connect = <&vp0_out_hdmi>; // 指定连接至vp0_out_hdmi输出端点
};

• status = “okay”; 表示启用该节点。
• connect = <&vp0_out_hdmi>; 定义了信号流的路由路径，指向一个名为 vp0_out_hdmi 的输出端点，这通常在其他部分定义，表示VP0的HDMI输出能力。

四、hdmi_in_vp0 与 hdmi_in_vp1 节点

这两个节点代表了HDMI控制器输入端与不同VP接口的连接关系。

• hdmi_in_vp0 启用 (status = “okay”)，表示HDMI接收来自VP0的信号。
• hdmi_in_vp1 禁用 (status = “disabled”)，表示断开HDMI与VP1的连接，避免资源冲突。

五、hdmi 主控制器节点

&hdmi 节点是HDMI控制器本身。我们需要确保其状态为 “okay” 以启用该硬件。在控制器内部定义中，包含了 port 和 endpoint 子节点，它们通过 remote-endpoint 属性与VP端的输出端点（如 vp0_out_hdmi）链接，从而在软件层面建立起完整的显示管线。

六、系统调试

配置完成后，如何在系统运行时验证和调试HDMI状态呢？Linux内核的DRM（Direct Rendering Manager）子系统和调试文件系统（sysfs/debugfs）提供了强大的工具。

6.1、查看VOP接口状态

首先，可以查看VOP（即VP接口）的概要状态。

cat /sys/kernel/debug/dri/0/summary

输出显示 Video Port0: DISABLED 和 Video Port1: DISABLED。这里“DISABLED”可能仅表示当前没有活跃的显示帧，不一定代表配置错误。当有应用实际进行显示输出时，状态会改变。

查看该调试目录下的内容，可以看到丰富的调试节点：

root@lubancat:/sys/kernel/debug/dri/0# ls -al
total 0
drwxr-xr-x 8 root root 0 Jan  1  1970 .
drwxr-xr-x 6 root root 0 Jan  1  1970 ..
drwxr-xr-x 2 root root 0 Jan  1  1970 HDMI-A-1
drwxr-xr-x 2 root root 0 Jan  1  1970 Writeback-1
-r--r--r-- 1 root root 0 Jan  1  1970 clients
drwxr-xr-x 3 root root 0 Jan  1  1970 crtc-0
drwxr-xr-x 3 root root 0 Jan  1  1970 crtc-1
-r--r--r-- 1 root root 0 Jan  1  1970 framebuffer
-r--r--r-- 1 root root 0 Jan  1  1970 gem_names
-r--r--r-- 1 root root 0 Jan  1  1970 internal_clients
-r--r--r-- 1 root root 0 Jan  1  1970 mm_dump
-r--r--r-- 1 root root 0 Jan  1  1970 name
-r--r--r-- 1 root root 0 Jan  1  1970 state
-r--r--r-- 1 root root 0 Jan  1  1970 summary
drwxr-xr-x 2 root root 0 Jan  1  1970 video-port0
drwxr-xr-x 2 root root 0 Jan  1  1970 video-port1

6.2、DRM设备节点与Sysfs接口

在 /dev/dri/ 目录下，可以看到DRM驱动创建的设备节点，其中 card0 通常代表主显示控制器。

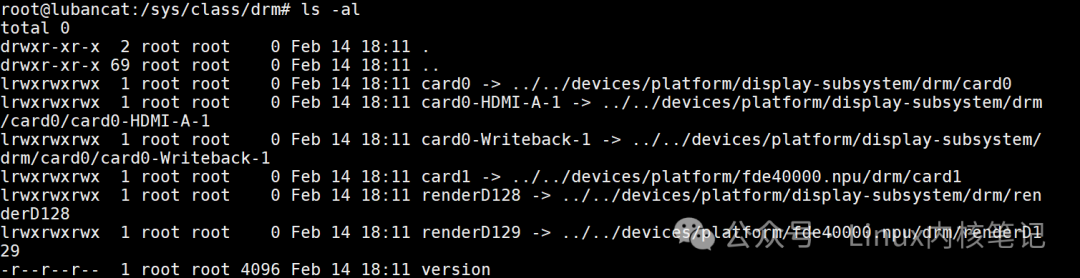

在 sysfs (/sys/class/drm/) 中，这些设备有更详细的符号链接和属性文件。

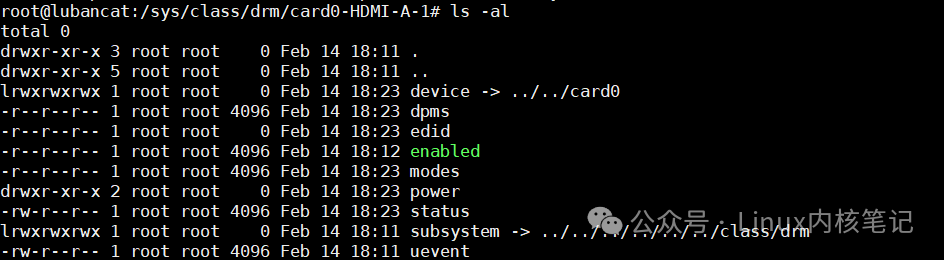

其中 card0-HDMI-A-1 就对应着我们的HDMI显示连接器。进入该目录查看其结构：

关键文件说明：

• ddc：指向一个I2C总线（如i2c7），用于读写显示器的EDID数据、HDCP密钥等。
• edid：存储读取到的显示器EDID数据，包含了显示器的标识和支持的显示模式。
• enabled：指示此接口的使能状态（软件层面）。
• modes：列出当前连接的显示器与HDMI控制器共同支持的所有分辨率模式。
• status：指示物理连接状态（连接或断开）。

6.2.1、查看HDMI使能状态

# cat /sys/class/drm/card0-HDMI-A-1/enabled
enabled

如果拔掉HDMI线，状态可能会变为 disabled：

# cat /sys/class/drm/card0-HDMI-A-1/enabled
disabled

读取这个文件时，内核会调用 enabled_show 函数，其核心是检查连接器（connector）是否关联了一个编码器（encoder）。

6.2.2、查看HDMI物理连接状态

这个状态反映的是实际的插拔情况。

# cat /sys/class/drm/card0-HDMI-A-1/status
connected

拔掉线后：

# cat /sys/class/drm/card0-HDMI-A-1/status
disconnected

其背后的内核函数 status_show 会读取连接器的硬件检测状态。

6.2.3、查看与解析EDID

EDID包含了显示器的详细信息。可以将其导出并解析：

cat /sys/class/drm/card0-HDMI-A-1/edid > /data/edid.bin
hexdump -C /data/edid.bin

输出为256字节的二进制数据，可以使用Windows或Linux上的EDID解析工具（如edid-decode）来查看详细的厂商信息、支持分辨率、时序等。

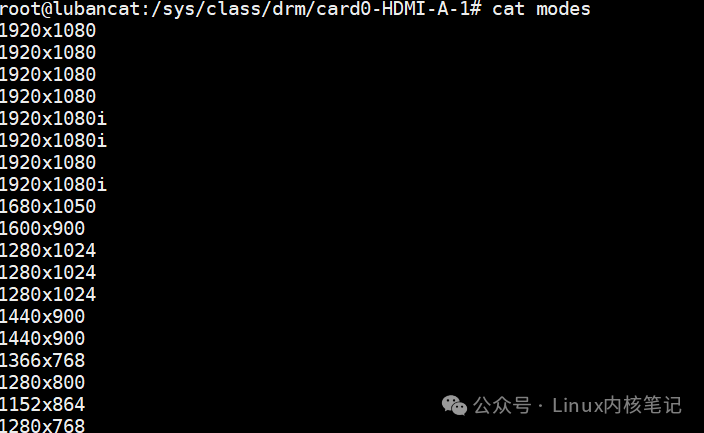

6.2.4、查看支持的分辨率列表

modes 文件列出了所有可用的显示模式。

cat /sys/class/drm/card0-HDMI-A-1/modes

6.2.5、强制操作HDMI状态

有时为了调试，可以手动触发连接检测或强制设置状态：

• echo detect > /sys/class/drm/card0-HDMI-A-1/status：强制进行一次热插拔检测。
• echo on > /sys/class/drm/card0-HDMI-A-1/status：强制使能（模拟连接）。
• echo off > /sys/class/drm/card0-HDMI-A-1/status：强制禁用（模拟断开）。

6.3、HDMI控制器寄存器级调试

对于更深度的调试，可以访问HDMI控制器（本例中是DesignWare HDMI IP）的专用调试目录。

ls /sys/kernel/debug/dw-hdmi/

查看状态，当HDMI未连接时，PHY通常是关闭的：

cat /sys/kernel/debug/dw-hdmi/status
PHY: disabled

当HDMI正常连接并显示时，状态信息会非常详细：

cat /sys/kernel/debug/dw-hdmi/status
PHY: enabled
Mode: HDMI
Pixel Clk: 1485000000Hz
TMDs Clk: 1485000000Hz
Color Format: YUV444
Color Depth: 8 bit
Colormetry: ITU/BT709
EOTF-Off

这里显示了当前的工作模式、像素时钟、色彩格式和深度等关键参数，对于诊断显示色彩异常、分辨率不符等问题极具价值。

通过以上从硬件连接到软件配置，再到系统层和寄存器级的全方位调试方法，开发者可以牢牢掌握RK3568平台上HDMI显示的每一个环节。如果在实践中遇到更复杂的问题，欢迎在云栈社区的相关板块与大家共同探讨。
