在电子DIY或硬件设计过程中，很多开发者都遇到过设备发出恼人的“吱吱”声，也就是所谓的啸叫。经过一番排查，你可能会发现问题的源头并非复杂的芯片或电感，而是一颗不起眼的MLCC（多层陶瓷贴片电容）。
MLCC为什么会啸叫？
首先需要明确，啸叫并非电容损坏的标志，其本质是两种物理现象叠加共振的结果：
- 逆压电效应：MLCC内部的陶瓷介质在施加交变电压后，会发生纳米级别的周期性伸缩形变。
- PCB共振放大：电容通过焊点刚性连接到电路板上，其自身的微小振动会直接传递给PCB。如果这个振动频率恰好落在人耳可听的20Hz-20kHz范围内，PCB就可能像一个扬声器振膜一样，将振动放大成我们听到的啸叫声。
增加支架为何能抑制啸叫？
为电容增加支架的核心原理，在于切断或削弱振动从电容传递到PCB的路径。具体来说，它通过以下三种机制发挥作用：
1. 缓冲振动能量
支架通常采用弹性结构（如金属弹片）连接电容与PCB。当电容因逆压电效应产生振动时，这部分能量首先被支架的弹性结构吸收并耗散。传递到PCB的振动能量因此大幅衰减，不足以激发PCB产生强烈的共振。
2. 物理隔离减振
支架将电容“架空”，使其与PCB表面之间形成空气间隙。这有效削弱了电容与PCB之间的直接振动耦合，避免了二者因紧密接触而产生的共振共鸣效应。
3. 避开敏感频率
支架的引入改变了整个“电容-支架-PCB”系统的固有振动频率。通过设计，可以将系统的共振点移出人耳最为敏感的1kHz至3kHz频段。这样，即便系统仍存在微小振动，其声音也不易被人耳察觉。
常见的电容减振支架类型
针对MLCC啸叫问题，市面上主要有两类支架方案，可根据实际需求选择：
1. 金属支架型

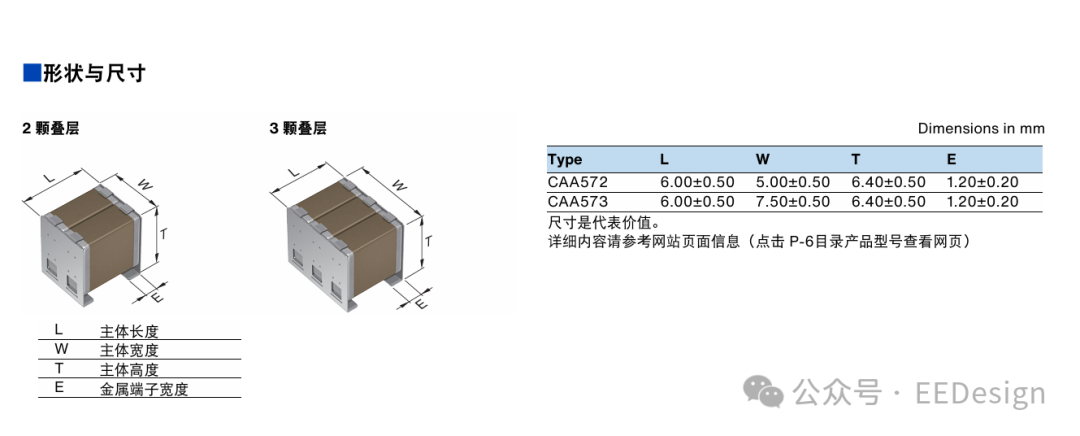

这类产品将电容预封装在带有金属端子的支架内，再焊接至PCB。其架空效果好，减振能力强，常用于对可靠性要求较高的工业设备、电源模块等场景。例如TDK的CA系列、村田的KRM系列都属于此类。
2. 底部垫高型
结构相对简单，成本较低，通常是一个绝缘的塑料或硅胶垫片，置于电容底部将其垫高，减少与PCB的接触面积。适合空间紧张、成本敏感的小型DIY设备。
上图清晰地展示了金属端子型电容（橙色曲线）在抑制高频段电压波动（对应振动）方面的优势，其效果明显优于普通片状电容器（蓝色曲线）。
注意：这些情况下加支架可能无效
需要提醒的是，并非所有啸叫问题都能通过加支架解决。在以下情况，应先排查其他根本原因：
- 电容本身故障：如果啸叫是由于电容老化、内部漏电或初始选型错误（如耐压不足）导致的，这是器件故障的表现，必须直接更换电容。
- 找错啸叫源：啸叫可能来自电源电路中的功率电感、变压器等其他磁性元件。如果未准确识别噪声源，盲目为电容加支架自然无法解决问题。彻底的振动分析和电路排查是关键。
总结来说，为MLCC增加支架是一种针对由“逆压电效应-PCB共振”机制引发的可听噪声的有效工程解决方案。它通过物理隔振和频率调谐来解决问题，是硬件工程师在应对特定EMC和声学设计挑战时的实用技巧之一。 |
