ADMT4000多圈位置传感器：从密码锁到机械臂的工业控制应用实践

先做个思维实验，想想你身边有哪些东西需要“记住自己转了多少圈”：

• 老式保险箱密码锁：右转3圈到25，左转2圈到50，右转1圈到10，啪，开了。
• 自行车里程表：轮子每转一圈就记一次，累计算出你骑了多远。
• 电动升降桌：你调到合适高度，关机后第二天开机，它还在那个高度。
• 工业机械臂：关节必须随时知道自己在什么角度，否则可能撞坏工件甚至伤人。
• 智能升降吊灯：卷线放下来，断电后重新上电，必须知道灯现在在什么高度。

这些看似毫不相关的场景，背后都指向同一个工程核心问题：

如何在没有电的情况下，记住一根轴转了多少圈？

传统方案各有痛点：备用电池会耗尽，机械齿轮会磨损，而上电后的回零操作在很多场景下根本无法接受。但如果我们告诉你，一颗芯片就能解决上述所有难题呢？

这颗芯片就是ADI（Analog Devices）推出的ADMT4000——全球首颗单芯片“真上电”多圈位置传感器。它在2024年慕尼黑电子展（electronica）上斩获测试测量类产品大奖，评审评价其为“高度创新、独一无二、没有直接竞品”。

今天我们不深入探讨其物理原理（关于纳米线和磁畴壁的机制已有文章详述），而是换个更实用的视角：看看ADMT4000究竟能在哪些地方大显身手。

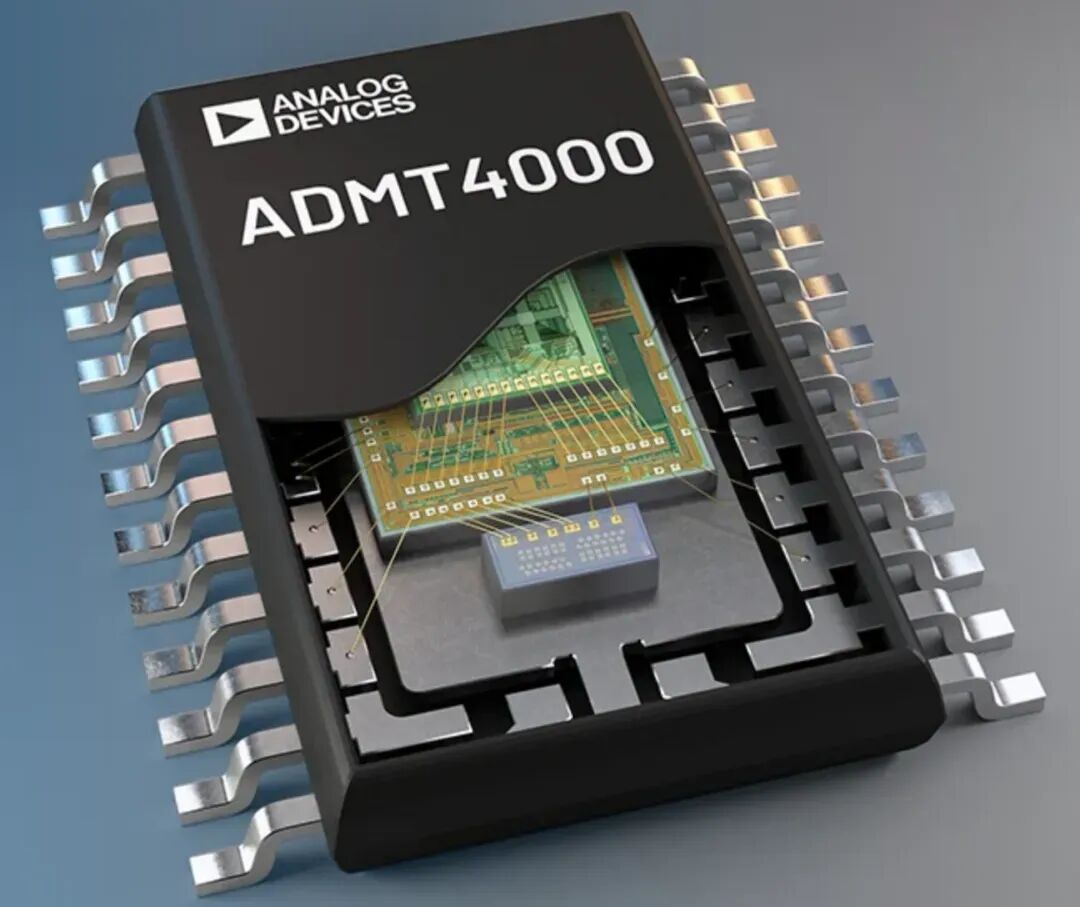

一、 芯片内部：三个传感器合一

如果你还不了解ADMT4000的工作原理，这里用30秒快速了解：

ADMT4000内部集成了一条铁磁纳米线螺旋。当外部磁铁旋转时，会驱动螺旋线中的磁畴壁移动——这个过程完全无需供电，是纯粹的物理现象。重新上电后，芯片通过测量螺旋线上不同电极的电阻值，就能判断磁畴壁的位置，从而精确推算出断电期间轴转了多少圈。

指标	数值
多圈范围	0~46圈（16,560°）
角度精度	±0.25°
测量更新率	100 kSPS
断电保持	零功耗，不需要电池
温度范围	-40°C ~ +150°C
通信接口	SPI

一句话概括其核心价值：用物理状态而非电子信号记录旋转信息——断电了，信息还在。

想深入了解纳米线螺旋、GMR巨磁阻效应和AMR电桥的工作原理，可以查阅ADI官方的技术文档。

二、 六大应用场景实战解析

场景一：多圈密码转盘锁 —— 最直觉的应用 ⭐⭐

还记得电影里开保险箱的拨盘吗？左转右转再左转，按特定顺序转到特定位置才能开锁。

这其实是ADMT4000最直接的应用场景。

传统密码锁依赖一组带缺口的机械转盘，结构精密但昂贵，且密码组合数受物理限制。使用ADMT4000的方案则截然不同：

将磁铁固定在旋钮上，ADMT4000读取多圈绝对角度。MCU预设一组“密码角度序列”，例如：正转到第5圈的120°，反转到第12圈的45°，再正转到第20圈的270°。用户按顺序转到每个位置，全部匹配后输出“解锁成功”。

这个方案有两个关键优势：

1. 密码空间巨大：46圈范围配合±0.25°精度，理论上可设置数万个离散密码节点，远超传统机械锁的3~5位组合。
2. 断电状态保持：锁若在“已解锁”状态断电，重新上电后状态不变，不会因为意外停电而将用户锁在门外。

难度评估：⭐⭐ 仅需ADMT4000模块和一块MCU，无需电机，纯软件逻辑即可实现。非常适合新手入门。

场景二：车轮里程计 —— 圈数 × 周长 = 距离 ⭐⭐

自行车码表的原理众所周知：轮上装磁铁，车架装霍尔传感器，每经过一次计数+1，乘以轮周长即得距离。

但这种脉冲计数方式有个致命缺点：断电归零。除非额外增加存储芯片定期保存数据。

ADMT4000提供了一个更优雅的解决方案：

将磁铁固定在轮轴上，ADMT4000直接读取轮轴转动的绝对圈数。设定虚拟轮子周长（如自行车轮约2.1米），则：累计里程 = 圈数 × 周长。

46圈 × 2.1米 ≈ 96.6米，足以用于桌面演示。对于小轮子（如周长20cm的玩具车轮），46圈对应9.2米。

关键在于：断电后里程数据不丢失。 系统关闭再开机，里程继续累计。这在工业上称为非易失里程记录。传统方案需要依赖EEPROM或Flash定期写入，而ADMT4000让传感器本身就成了存储器。

难度评估：⭐⭐ 仅需ADMT4000模块+MCU，手动转动磁铁即可模拟车轮旋转进行验证。

场景三：电动升降桌 —— 角度→位移→高度的映射 ⭐⭐⭐

升降桌可能是最容易理解“为何需要断电位置记忆”的场景。想象一下：你把桌子调到适合站立的高度后关机，第二天上班开机，桌子如何知道当前高度？

传统方案通常是：

• 在丝杆中集成光电编码器，上电后先回降到最低点校准零位，再升到目标高度。
• 或使用霍尔传感器+备用电池来维持计数。

两种方案都不完美：回零耗时且增加机械磨损；电池方案则带来维护成本。

使用ADMT4000，上电瞬间即知当前高度，完全跳过回零过程。

其核心映射关系如下：

ADMT4000读取多圈角度 → 乘以丝杆导程得到直线位移 → 加上初始高度偏移 = 当前高度

举例：若使用导程为8mm的丝杆，ADMT4000的46圈就对应 46 × 8mm = 368mm的升降行程，对于桌面模型演示绰绰有余。

进阶玩法可以实现运动平滑控制——在接近目标高度时自动减速，避免冲击。这在工业电机控制中称为“梯形速度曲线”，是基础功之一。

难度评估：⭐⭐⭐ 需要ADMT4000模块、MCU、电机、驱动板以及丝杆机构。机械部分可用亚克力、3D打印件甚至乐高搭建。

场景四：智能升降吊灯 —— 卷线机构的角度恢复 ⭐⭐⭐

此场景与升降桌类似，但机械原理不同。升降桌用丝杆将旋转转为直线运动，而升降吊灯用卷线——电机轴上缠绕绳索，正转放线，反转收线。

卷线机构的挑战在于：若断电时电机正在放线，重新上电后系统必须知道“绳子已放出多长”，否则可能导致灯具坠落或反向收线撞上天花板。

ADMT4000的价值在于：断电后直接读取电机轴角度，并换算为已放出的绳长。

已放出长度 = 当前角度 ÷ 360° × 线轴周长

进阶要求还涉及工业控制中的经典问题——软限位：定义最大放出和最小收回长度，接近边界时减速，超出时锁死电机并报警。这在起重机、电梯等场景中是强制安全要求。

与升降桌的核心区别在于绳索是柔性的，可能存在打滑、卷绕不均等误差。如何在软件中补偿这些不确定性，是该场景的工程价值所在。

难度评估：⭐⭐⭐ 需要ADMT4000模块、MCU、电机、驱动板和绕线轴。机械结构可以很简单，例如用纸板木板做支架，电机缠细绳挂重物即可演示。

场景五：旋转炮塔/转台 —— 46圈“压缩”成360° ⭐⭐⭐⭐

想象一个激光炮塔：底座上的旋转平台需精确指向任意方位角。问题是，普通旋转编码器的分辨率受其位数限制。

ADMT4000提供了一个巧妙的解决思路：

通过一组减速齿轮，让电机转46圈的同时，转台只转1圈（360°）。此时，ADMT4000测量电机轴的46圈，就等效于将360°的测量范围“拉伸”到了16,560°来测量。

最终分辨率大幅提升：ADMT4000的±0.25°精度，在映射到360°后，等效分辨率约为：

±0.25° ÷ 46 ≈ ±0.005°

这已接近高端工业伺服系统的水平，而你仅用了一颗芯片加一组齿轮。

这个概念在工业中称为电子齿轮比，广泛应用于数控机床、雷达定向等场景。根据ADI在行业展会上的演示，这种多圈-单圈映射能力正是ADMT4000在工业自动化领域备受看好的特性。

进阶玩法：为转台增加IMU（惯性测量单元），可实现移动基座上的目标锁定——即车体在移动，但炮管始终对准固定目标，这是经典的“惯性稳定平台”控制问题。

难度评估：⭐⭐⭐⭐ 需要3D打印转台、减速齿轮组和步进电机/舵机。机械结构是主要挑战。

场景六：机械臂关节 —— 安全优先于运动 ⭐⭐⭐⭐

机械臂是ADMT4000最“硬核”的应用方向之一。工业机器人每个关节都装有高精度编码器用于角度控制。

但传统编码器普遍有个问题：上电后不知关节当前位置。因此工业机械臂标准流程是上电后执行“回零”操作——各关节缓慢运动到机械零位。

回零过程存在两大问题：

1. 耗时：多关节依次回零可能需要几十秒。
2. 潜在危险：若机械臂在未知位置启动，可能发生碰撞。

ADMT4000的价值在于：上电瞬间即知关节绝对角度，完全跳过耗时而危险的回零过程。

更重要的是，它支持关键的安全特性——禁行角度区间。你可以在46圈范围内定义一个或多个“禁区”，当关节角度进入禁区边界时：

1. 提前减速（预警缓冲区）。
2. 到达边界时锁死电机。
3. 输出报警信号。

这种“安全优先于运动”的策略，是工业机器人安全标准（如ISO 10218）的核心要求之一。理解这套设计思路，对深入掌握工业机器人控制大有裨益。

难度评估：⭐⭐⭐⭐ 无需整套机械臂，一个电机带一根杆件即可构成单关节演示系统。难点在于控制算法的完整性与安全性设计。

三、 新手入门：两个纯软件任务

如果你是第一次接触ADMT4000，觉得带机械结构的项目有难度，可以从这两个纯软件+模块就能完成的入门任务开始：

入门一：多圈角度读取与断电记忆验证

最简单的“Hello World”程序：用SPI读取ADMT4000寄存器，通过串口打印当前圈数和角度。然后手动转动磁铁到某个位置，断开USB供电再重新连接，验证数据是否一致。亲手验证“零功耗断电记忆”这一核心特性。

入门二：旋转方向与转速检测

连续读取角度数据，计算两次读数的差值（正数为正转，负数为反转），再除以时间间隔得到转速。这是一个经典的数字微分应用，涉及信号处理中的采样率、量化噪声等基础概念，动手实现一遍理解会更深刻。

这两个入门题的硬件需求完全相同：ADMT4000模块 + MCU，手动转动磁铁即可，无需电机。

四、 方案对比：传统痛点与ADMT4000优势

场景	传统方案	痛点	ADMT4000方案优势
密码锁	机械转轮+弹簧	密码组合少，易磨损	46圈，数万个离散位置
里程计	霍尔脉冲计数+EEPROM	断电易丢失，需定期写Flash	传感器自身即非易失存储
升降桌	光电编码器+回零校准	上电慢，机械磨损	上电即知高度，无需回零
吊灯升降	限位开关+电池计数	电池有寿命，限位不精确	零功耗角度保持
炮塔/转台	高精度编码器	昂贵，分辨率受限	通过齿轮比放大等效精度
机械臂关节	绝对值编码器+回零	回零耗时且存在风险	上电即知角度，跳过回零

你会发现，所有“传统痛点”归根结底都绕不开两个字：断电。而ADMT4000利用纳米线磁畴壁的物理机制，从根源上解决了断电数据丢失的难题。

五、 动手实践机会：相关设计竞赛

如果你已经跃跃欲试，这里有一个绝佳的动手机会。目前正有一场围绕ADMT4000展开的设计竞赛，其赛题几乎涵盖了本文提到的所有场景。

活动模式与奖项

活动采用 “完成即全额返还模块费用 + MCU补贴 + 优秀奖金” 的模式。这意味着，只要你完成基础任务，购买ADMT4000模块的费用全额退还，相当于免费体验。自行搭配的MCU主控还能获得额外补贴。

奖项设置丰厚，包括最高5000元的一等奖，以及众多优秀奖名额。

九大赛题速览

赛题	方向	难度	硬件需求（基础）
题目一	旋转方向与转速检测	⭐	模块+MCU
题目二	多圈角度读取与断电记忆验证	⭐	模块+MCU
题目三	车轮里程计	⭐⭐	模块+MCU
题目四	多圈密码转盘锁	⭐⭐	模块+MCU
题目五	卷线机构断电角度恢复	⭐⭐⭐	+电机+绕线轴
题目六	升降控制（角度→高度映射）	⭐⭐⭐	+电机+丝杆
题目七	机械臂关节安全限位控制	⭐⭐⭐⭐	+电机+杆件
题目八	多圈→单圈转台精确控制	⭐⭐⭐⭐	+步进电机+齿轮组
题目九	自由发挥	⭐⭐⭐	自定

特别注意：题目一、二等入门赛题只需模块和MCU，无需额外硬件，极大降低了参与门槛。

基础任务有多简单？

所有赛题共享统一的、宽松的基础任务标准：逻辑正确 + 断电后可恢复数据即可，不苛刻考察运动速度或精度。

以题目一为例，基础任务就三步：

1. 用SPI读取ADMT4000寄存器。
2. 串口打印圈数和角度值。
3. 断电重启，验证数据一致性。

官方通常会提供基础驱动示例代码。完成基础任务即可获得模块费用返还和MCU补贴。

六、 技能价值：超越比赛的意义

抛开竞赛奖励，完成这些项目所能积累的技能栈非常硬核，极具市场价值：

• 入门级（题目1、2等）：掌握SPI协议实战、传感器数据解析、数字信号处理基础（微分、滤波）。
• 进阶级（题目3、4等）：涉及电机驱动（PWM、H桥）、运动学数学建模、系统状态机设计。
• 高级（题目5、6等）：深入闭环控制（如PID）、安全系统设计、多传感器数据融合。

这些技能覆盖了嵌入式系统、工业自动化、机器人控制等领域的核心。在工业界，精通位置传感器应用与电机控制的工程师起薪颇具竞争力。对于在校学生而言，此类项目经历也是简历上极具分量的实践证明。
