STM32 EXTI中断映射避坑指南：按键无响应的硬件陷阱解析

在嵌入式开发中，调试最令人困扰的莫过于遇到那些“看似正常”的Bug。例如，在一个电源管理面板上，PE0按键响应正常，而PC0按键却像被锁定了一样毫无反应。问题的根源，往往隐藏在一个容易被忽视的硬件规则——EXTI中断映射之中。

问题现象：诡异的按键失灵

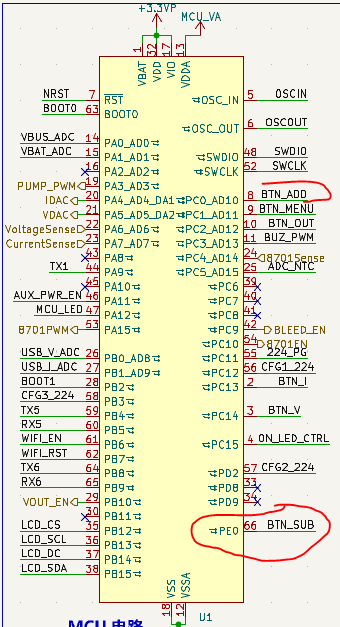

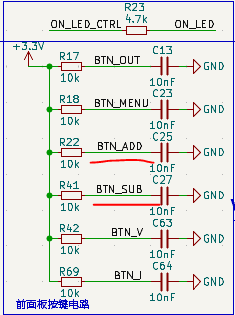

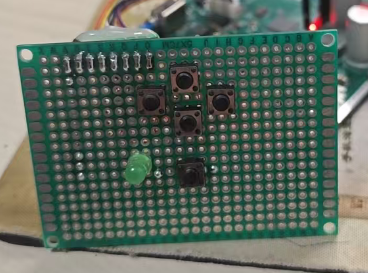

在一次电源管理面板的前面板按键功能调试中，硬件原理图清晰地定义了六个按键的引脚分配：

• PC0：增加按键
• PE0：减小按键
• 其余四个引脚分别对应菜单、输出开关等功能

代码编写与EXTI中断配置看起来都非常标准，但上电测试时却出现了令人困惑的现象：PE0（减小）按键能够正常触发中断并响应，而PC0（增加）按键则完全失效。

更加诡异的是，通过单步调试发现，程序确实能够进入EXTI0_IRQHandler中断服务函数，但逻辑似乎只执行了检测PE0状态的分支。

当时的按键初始化配置代码如下：

void key_init(void){
    GPIO_InitTypeDef GPIO_InitStructure = {0};
    EXTI_InitTypeDef EXTI_InitStructure = {0};
    NVIC_InitTypeDef NVIC_InitStructure = {0};

    /* 开启 GPIO 时钟 */
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC | RCC_APB2Periph_GPIOE |
                           RCC_APB2Periph_AFIO, ENABLE);

    /* 配置 PC0, PC1, PC2, PC13, PC14, PE0 为输入 */
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 |
                                  GPIO_Pin_13 | GPIO_Pin_14;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;   // 由于硬件已经有上拉电阻，可以选择浮空输入或内部上拉。
    GPIO_Init(GPIOC, &GPIO_InitStructure);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_Init(GPIOE, &GPIO_InitStructure);

    /* EXTI 配置 */
    /* PC0 -> EXTI0 */
    GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource0);
    EXTI_InitStructure.EXTI_Line = EXTI_Line0;
    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; // 下降沿触发
    EXTI_InitStructure.EXTI_LineCmd = ENABLE;
    EXTI_Init(&EXTI_InitStructure);

    /* PC1 -> EXTI1 */
    GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource1);
    EXTI_InitStructure.EXTI_Line = EXTI_Line1;
    EXTI_Init(&EXTI_InitStructure);

    /* PC2 -> EXTI2 */
    GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource2);
    EXTI_InitStructure.EXTI_Line = EXTI_Line2;
    EXTI_Init(&EXTI_InitStructure);

    /* PC13 -> EXTI13 */
    GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource13);
    EXTI_InitStructure.EXTI_Line = EXTI_Line13;
    EXTI_Init(&EXTI_InitStructure);

    /* PC14 -> EXTI14 */
    GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource14);
    EXTI_InitStructure.EXTI_Line = EXTI_Line14;
    EXTI_Init(&EXTI_InitStructure);

    /* PE0 -> EXTI0 (注意与 PC0 共用 EXTI0，需区分处理) */
    GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource0);
    EXTI_InitStructure.EXTI_Line = EXTI_Line0;
    EXTI_Init(&EXTI_InitStructure);

    /* NVIC 配置 */
    NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x0F;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x0F;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
    ... // 其他EXTI线NVIC配置省略
}

对应的中断服务函数如下：

void EXTI0_IRQHandler(void) __attribute__((interrupt("WCH-Interrupt-fast")));
void EXTI0_IRQHandler(void){
    if(EXTI_GetITStatus(EXTI_Line0) != RESET)
    {
        if(GPIO_ReadInputDataBit(GPIOC, GPIO_Pin_0) == 0)
        {
            // PC0 按键：增加
            printf("Increase Button Pressed\r\n");
            gui_add_voltage_current_value();
        }
        else if(GPIO_ReadInputDataBit(GPIOE, GPIO_Pin_0) == 0)
        {
            // PE0 按键：减小
            printf("Decrease Button Pressed\r\n");
        }
        EXTI_ClearITPendingBit(EXTI_Line0);
    }
}

本文案例基于CH32V307单片机，其EXTI配置原理与STM32完全一致。

问题定位：关键的两行配置代码

经过对硬件电路和软件代码的反复排查，注意力最终聚焦在以下两行配置语句上：

/* PC0 -> EXTI0 */
GPIO_EXTILineConfig(GPIO_PortSourceGPIOC, GPIO_PinSource0);
/* PE0 -> EXTI0 */
GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource0);

问题的核心在于：EXTI0 这条中断线被重复映射了！ 深入理解嵌入式系统的网络与系统底层硬件工作原理，是避免此类陷阱的关键。

EXTI映射的核心规则：一条线，一个端口

STM32的EXTI（External Interrupt/Event Controller）控制器有一个至关重要的硬件特性，这也是许多开发者容易掉入的陷阱：

• 唯一性映射：每条EXTI线（如EXTI0、EXTI1等）在同一时刻只能映射到一个GPIO端口的一个特定引脚上。
• 引脚编号共享：不同GPIO端口上引脚编号相同的引脚（如PA0、PB0、PC0、PE0）共享同一条EXTI线（即EXTI0）。
• 后者覆盖：后一次的映射配置会覆盖前一次的配置。

根据这个规则分析上述代码：

1. 首先，将EXTI0映射到了GPIOC的Pin0（即PC0）。
2. 然后，又将EXTI0映射到了GPIOE的Pin0（即PE0）。
3. 最终生效的是最后一次映射，因此EXTI0线实际监听的是PE0引脚的电平变化。尽管PC0的按键动作产生了下降沿，但该信号无法通过EXTI0传递到NVIC，导致中断服务函数中检测PC0的代码分支永远无法被执行。

验证方法：
如果将配置PE0映射到EXTI0的那行代码注释掉：

// GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource0);

那么PC0按键就能正常触发中断，这直接证明了是映射冲突导致的问题。

解决方案与最佳实践

根本的解决方案是在硬件设计或软件规划阶段就避免冲突：

1. 重新分配引脚：为需要中断功能的引脚选择EXTI线不冲突的编号。例如，在临时调试中，可以将“增加”功能分配给另一个未被占用的EXTI线（如PC1对应的EXTI1）。
2. 使用GPIO外部中断替代：对于不支持灵活EXTI映射的引脚或复杂场景，可以考虑使用定时器输入捕获或软件扫描的方式检测按键，但这会消耗更多CPU资源。

从这次调试经历中，可以总结出以下预防措施，这些也是运维与DevOps中“设计即运维”思想在嵌入式领域的体现：

1. 设计阶段规划：在绘制原理图时，预先规划好需要用到外部中断的引脚，尽量避免不同端口上的相同引脚编号都需要中断功能。
2. 代码审查重点：在团队协作中，将EXTI、定时器、DMA等稀缺硬件资源的配置代码作为代码审查的重点。
3. 清晰注释：在配置代码旁添加明确注释，说明每条EXTI线的最终映射关系。

   // EXTI0 最终映射至 PE0 (减小按键)，PC0配置无效
   GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource0);

4. 善用工具：使用STM32CubeMX等图形化配置工具，它们通常具备冲突检测功能，可以自动避免此类硬件资源分配错误。

总结

这个案例深刻地揭示了一个嵌入式开发中的常见真理：最隐蔽、最难调试的Bug，往往源于对芯片数据手册中某个硬件细节特性的疏忽。EXTI的映射规则在白纸黑字的数据手册中写得清清楚楚，但在紧张的开发节奏下极易被思维惯性所掩盖。

透彻理解你所使用的硬件，是写出稳定可靠嵌入式代码的基石。希望这个关于EXTI映射的“踩坑”记录，能帮助你在未来避开类似的陷阱。
