开源跨平台数据可视化工具Serial-Studio：嵌入式开发调试利器

在嵌入式系统开发与调试的过程中，实时数据监控与可视化扮演着至关重要的角色。传统做法往往需要开发者自己动手编写上位机软件，这不仅耗时费力，后续维护也相当麻烦。

本文将深入解析一款名为 Serial-Studio 的强大 开源工具，它为嵌入式开发者提供了一个多协议、跨平台的实时数据可视化解决方案。

项目概述

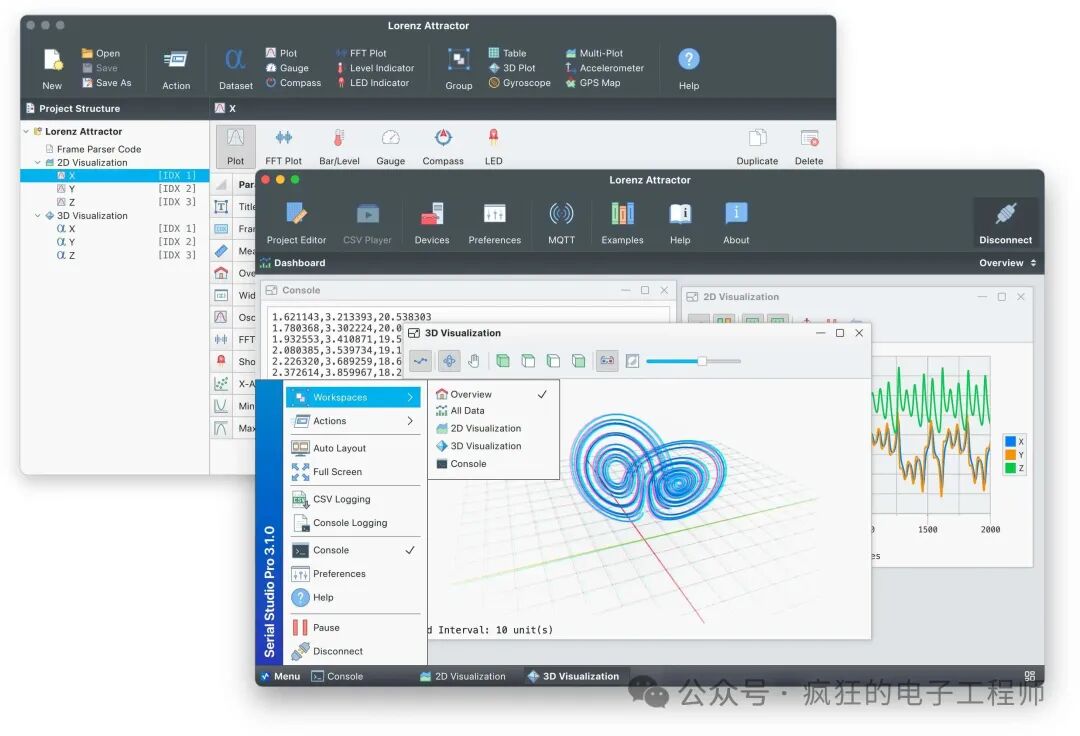

Serial-Studio 是一款基于开源核心的跨平台遥测仪表板和实时数据可视化工具。它能够从串行端口、蓝牙低功耗（BLE）、MQTT、TCP/UDP套接字以及音频设备等多种来源实时采集数据，无论是嵌入式设备、外部软件还是网络服务的数据，都能轻松接入。该工具完美支持 Windows、macOS 和 Linux 系统，广泛适用于教育、爱好者项目乃至专业环境中的遥测监控、传感器数据分析以及实时调试场景。

核心功能特性

多种操作模式

为了适应不同的应用需求，Serial-Studio 提供了三种主要的工作模式：

1. 项目文件模式（推荐）：通过本地 JSON 格式的项目文件来定义仪表板的布局和数据映射关系，这种方式最为灵活和强大。
2. 快速绘图模式：无需任何配置，工具可以自动识别并绘制以逗号分隔的数值数据，适合快速验证。
3. 设备定义模式：整个仪表板的定义完全由嵌入式设备通过串口等通道发送的 JSON 数据来驱动，实现了动态配置。

多数据源支持

工具支持丰富的数据输入接口，确保你能连接各种设备：

• 串行端口（UART）
• 蓝牙低功耗（BLE）
• MQTT 协议
• TCP/UDP 网络套接字
• 音频设备输入

高级数据处理能力

除了基础的显示功能，Serial-Studio 还内置了强大的数据处理模块：

• CSV 导出：可将接收到的所有数据保存为 CSV 文件，方便进行离线分析或导入其他工具处理。
• 自定义可视化：通过集成的项目编辑器，你可以使用多种小部件（如仪表、图表、地图等）自由构建个性化的仪表板。
• 高级帧解码：支持使用自定义的 JavaScript 函数对原始数据进行预处理，或解析复杂的自定义二进制数据格式，这极大地扩展了其兼容性。
• MQTT 支持：能够通过 MQTT 协议在互联网上发布和订阅数据，实现远程监控与可视化。

安装与部署

Windows 平台

Windows 用户可以直接下载预编译的二进制文件，运行前需要确保系统已安装 Microsoft Visual C++ Redistributable (x64)。首次启动时，系统可能会提示“来自未知发布者”，点击“更多信息”，然后选择“仍要运行”即可。

macOS 平台

提供通用的 DMG 安装包，打开后将 Serial-Studio 应用程序拖拽到“应用程序”文件夹中即可完成安装。或者，你也可以使用 Homebrew 进行安装：

brew install --cask serial-studio

Linux 平台

推荐使用官方提供的预构建 AppImage 文件，这种方式最为简便：

chmod +x SerialStudio-3.1.7-Linux-x86_64.AppImage
./SerialStudio-3.1.7-Linux-x86_64.AppImage

如果 AppImage 无法正常启动，可能需要先安装 libfuse2 库：

sudo apt install libfuse2

对于树莓派或其他 ARM64 架构的设备，官方也提供了专门的 ARM64 版本 AppImage，但需要运行 64 位的 Linux 操作系统（建议 Ubuntu 24.04 或更新版本）并安装 libfuse2。

许可证模式

Serial-Studio 采用了双许可证模型，清晰地区分了开源使用与商业应用：

GPL 版本

• 需要用户自行从源代码构建。
• 包含大多数核心功能。
• 不包含商业模块（如 MQTT、3D可视化、XY绘图等高级功能）。
• 使用时必须遵守 GPL 及 Qt 框架的相关开源协议条款。

商业版本

• 提供开箱即用的预编译二进制文件。
• 包含所有专业功能和模块。
• 需要购买商业许可证。
• 享有优先的技术支持服务。

从源代码构建

如果你想使用 GPL 版本或进行二次开发，可以尝试从源码构建。构建的唯一必需依赖是 Qt 框架（建议安装所有模块和插件）。项目使用 Qt 6.9.1 进行构建。

在 Linux 系统上编译前，可能需要先安装一些基础开发包：

sudo apt install libgl1-mesa-dev build-essential

通用的构建指令如下：

mkdir build
cd build
cmake ../ -DPRODUCTION_OPTIMIZATION=ON -DCMAKE_BUILD_TYPE=Release
cmake --build . -j $(nproc)

默认情况下，构建系统生成的是完全符合 GPLv3 协议的 Serial-Studio 版本。整个项目基于 C++ 和 Qt 框架开发，结构清晰。

总结

Serial-Studio 作为一个功能全面且设计精良的开源数据可视化工具，为嵌入式开发者提供了极大的便利。它的跨平台特性、对多种通信协议的支持以及高度可定制的可视化选项，使其成为嵌入式系统开发、调试和教学过程中不可多得的得力助手。无论是快速验证传感器数据，还是构建复杂的实时监控仪表盘，它都能胜任。

参考资源：

• 官方 GitHub 仓库：https://github.com/Serial-Studio/Serial-Studio
• 项目 Wiki 文档：https://github.com/Serial-Studio/Serial-Studio/wiki
• 在线演示：https://serial-studio.io/

如果你在嵌入式开发中常为数据可视化发愁，不妨试试 Serial-Studio，它可能会大大提升你的调试效率。也欢迎你在 云栈社区 分享使用心得或探讨相关技术问题。
