近日，关于Intel下一代全平台CPU Nova Lake的详细信息逐渐浮出水面，带来了一些令人期待的改变。
首先，Intel已经确认，Nova Lake将被正式命名为“Series 4”，即酷睿Ultra 4系列，也可以称之为酷睿Ultra 400系列。
其次，在封装接口上迎来重大变化。Nova Lake将采用全新的LGA1954接口。一个对消费者利好的消息是，其散热器将与现有的LGA1851（Socket V）保持兼容。更关键的是，新接口被设计为具有前向兼容性，这意味着它将不会仅使用一代，而是计划延续多代。至于具体能延续多久，能否达到AMD AM4/AM5接口那样的超长生命周期，目前仍是未知数。
具体到规格升级，Nova Lake将采用全新的Coyote Cove P核架构和Arctic Wolf E核架构，并集成第六代NPU AI引擎（NPU 6）。内存方面，将支持更高频率的DDR5-8000，并引入对ECC、CUDIMM及CSODIMM内存的支持。
在平台特性上，主板芯片组将原生集成对Wi-Fi 7、Wi-Fi感知、LE Audio蓝牙音频以及四屏输出等功能的支持。扩展能力显著增强：独立显卡将获得完整的PCIe 5.0 x16通道，而主板最多可提供三条PCIe 5.0 x4通道，这意味着用户最多可以安装八块PCIe 5.0或4.0的固态硬盘。此外，预计还会提供两个原生的雷电5（Thunderbolt 5）接口。

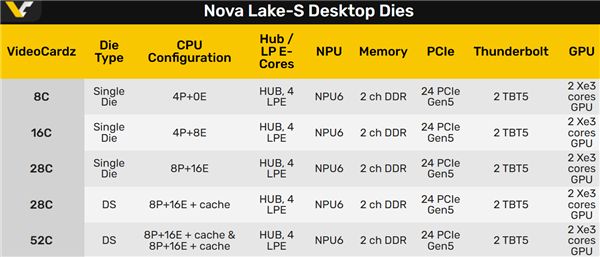

回归到CPU核心设计，Intel为Nova Lake规划了五种不同的封装方案。值得注意的是，所有方案均标配4个LPE低功耗核心、NPU 6、24条PCIe 5.0通道、两个雷电5接口以及包含2个Xe3核心的GPU核显。
其中，三种为单计算模块设计：
- 最多8个核心（4个P核 + 0个E核 + 4个LPE核）
- 最多16个核心（4个P核 + 8个E核 + 4个LPE核）
- 最多28个核心（8个P核 + 16个E核 + 4个LPE核）
另外两种为双计算模块设计，均配备了bLLC大容量缓存：
- 最多28个核心（8P+16E+4LPE）并搭配144MB缓存
- 最多52个核心（16P+32E+4LPE）并搭配288MB缓存
处理器将提供四种功耗级别：35W、65W、125W和175W。前三种是常见的标准功耗，而175W则是首次为消费级平台引入的高功耗级别。
目前初步规划的SKU型号多达13款，覆盖从酷睿Ultra 3到酷睿Ultra 9的各个系列。尤为引人注目的是，最高端的52核心和44核心型号极有可能被归入酷睿X系列（或酷睿Ultra X系列），这标志着Intel发烧级（HEDT）平台有望回归，而175W的功耗设计正是为它们准备的。
具体型号分布如下：
- 酷睿Ultra 9系列：涵盖28核心和22核心型号。
- 酷睿Ultra 7系列：涵盖24核心和16核心型号。
- 酷睿Ultra 5系列：涵盖22核心、12核心和8核心型号。
- 酷睿Ultra 3系列：仅有一款6核心型号（2个P核 + 4个LPE核）。

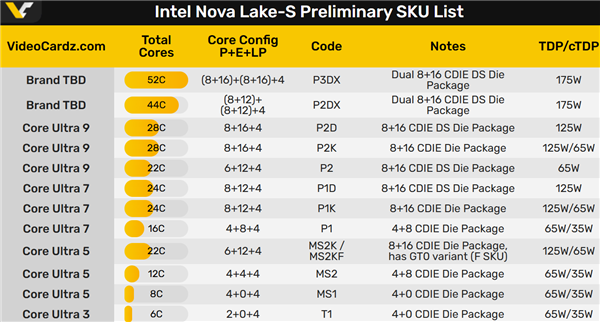

详细的预发布SKU列表可以参考下表。想了解更多前沿硬件资讯和技术解析，欢迎访问 云栈社区 与其他开发者交流探讨。
|
