控制理论知识全景图：从线性基石到智能与鲁棒方法

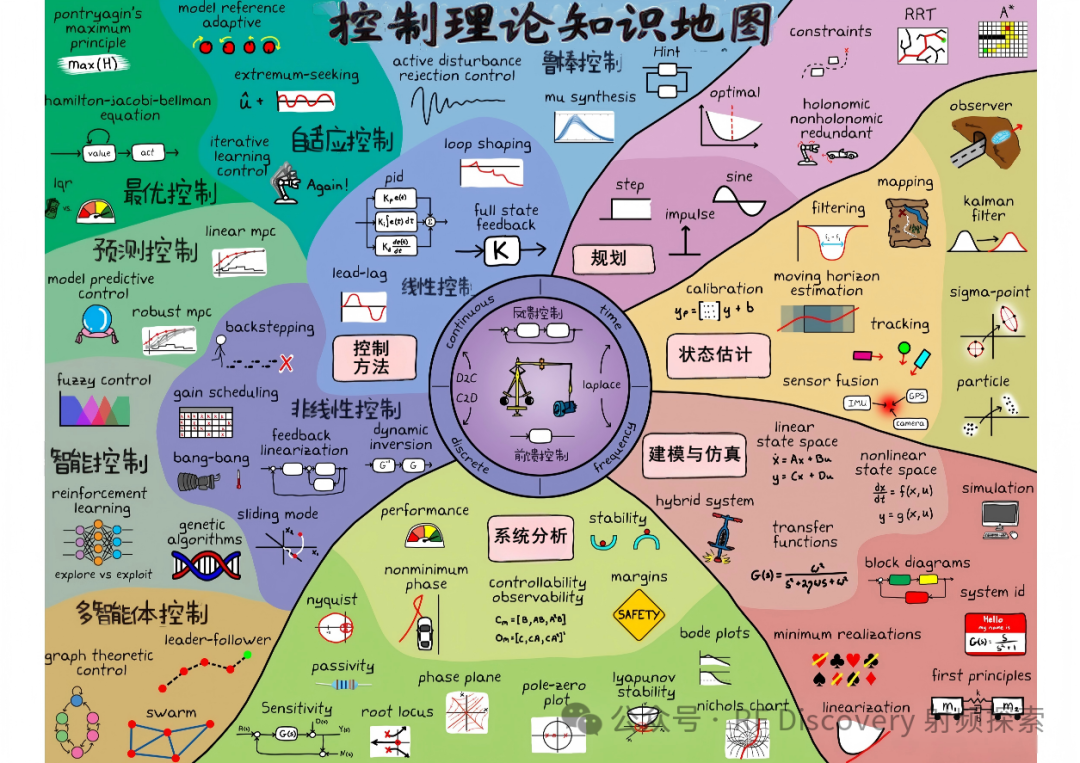

这张由 Brian Douglas 在 2020 年创作的手绘地图，是控制理论领域的一份经典「知识全景图」——它以中心辐射 + 分区分类的方式，将控制理论的核心分支、方法、工具和分析维度完整串联在一起，非常适合用来搭建系统的知识框架。如果你想找一份高质量的技术文档来辅助理解整个体系，这张图算得上是一份生动的知识图谱。

中心核心：控制理论的基础维度

地图最中心的紫色圆圈，是所有控制方法赖以建立的底层基座，它定义了控制理论最核心的几个要素：

• 两大核心控制结构：

  • feedback (反馈控制)：最经典的控制方式。通过测量系统输出、与目标值对比，利用误差来调整输入，是闭环控制的核心。
  • feedforward (前馈控制)：提前预测干扰或目标的变化，直接进行补偿控制。这是一种开环控制方式，响应更快，但对模型的精准度要求极高。

• 两大分析维度：

  • time (时域)：从时间的角度分析系统响应，比如阶跃响应、脉冲响应。
  • frequency (频域)：从频率的角度剖析系统特性，比如伯德图、奈奎斯特图。

• 两大系统类型：

  • continuous (连续系统)：用微分方程描述，通常对应拉普拉斯变换（laplace）。
  • discrete (离散系统)：用差分方程描述，对应 Z 变换。图中 D2C/C2D 指的是离散与连续系统的相互转换。

• 核心工具：天平（象征在控制性能与鲁棒性之间寻求平衡）与电机（代表被控对象/执行器），直观地传达了控制的本质——在性能、稳定性与鲁棒性之间进行权衡。

八大核心分支详解

1. 线性控制 (Linear Control) —— 控制理论的基石

位于中心上方的蓝色区域，是所有控制方法的根基，核心是线性时不变（LTI）系统：

• 经典方法：PID 控制（比例-积分-微分，工业界应用最广）、lead-lag (超前-滞后校正)、loop shaping (回路整形)。
• 高级方法：full state feedback (全状态反馈)，通过状态矩阵 $K$ 来设计控制器。
• 特点：数学模型相对简单、理论成熟、易于实现。从这儿入门，算是给整个控制理论的学习打基础。

2. 规划 (Planning) —— 轨迹与路径控制

位于右上方紫色区域，核心任务是为系统设计出可行的目标轨迹：

• 输入信号：step (阶跃)、impulse (脉冲)、sine (正弦)，这些是用于系统测试的标准输入。
• 优化方法：optimal (最优控制)、constraints (约束控制)。
• 路径规划算法：RRT (快速扩展随机树)、A*算法，在机器人、自动驾驶等领域很常见。
• 系统特性：涉及 holonomic/nonholonomic (完整/非完整约束系统)，例如轮式机器人就属于典型的非完整约束系统。

3. 状态估计 (State Estimation) —— 从测量中还原系统状态

位于右侧的黄色区域，专门解决系统内部状态无法直接测量的难题：

• 经典算法：kalman filter (卡尔曼滤波)、sigma-point (西格玛点滤波)、particle filter (粒子滤波)。
• 进阶方法：observer (观测器)、moving horizon estimation (滚动时域估计)，以及 sensor fusion (传感器融合)（融合 IMU、GPS、相机等多源数据）。
• 核心应用：滤波、目标跟踪、标定（calibration）和映射（mapping）。

4. 建模与仿真 (Modeling & Simulation) —— 控制的前提

位于右下方的粉色区域。道理很简单：没有精准的模型，就很难有好的控制效果：

• 系统描述：linear state space (线性状态空间)、nonlinear state space (非线性状态空间)、transfer functions (传递函数)。
• 工具与方法：block diagrams (框图)、system id (系统辨识)、first principles (第一性原理建模)、linearization (线性化)。
• 核心：用数学模型精确描述被控对象，为后续的控制器设计铺路。

5. 系统分析 (System Analysis) —— 评估控制性能的标尺

位于下方的绿色区域。所有控制器设计出来后，都需要通过分析来验证其有效性：

• 核心特性：stability (稳定性)、controllability (可控性)、observability (可观测性)、performance (性能)、margins (稳定裕度)。
• 经典分析工具：nyquist (奈奎斯特图)、bode plots (伯德图)、nichols chart (尼科尔斯图)、root locus (根轨迹)、lyapunov stability (李雅普诺夫稳定性)、pole-zero plot (零极点图)、phase plane (相平面)。
• 关键指标：nonminimum phase (非最小相位)、passivity (无源性)、sensitivity (灵敏度)。
• 安全标识：SAFETY，这一点再强调都不为过——稳定性是整个控制系统的生命线。

6. 非线性控制 (Nonlinear Control) —— 处理真实世界的非线性

位于左下方的紫色区域，主要应对线性控制难以处理的非线性系统：

• 核心方法：feedback linearization (反馈线性化)、backstepping (反步控制)、sliding mode (滑模控制)、gain scheduling (增益调度)、dynamic inversion (动态逆)、bang-bang (开关控制)。
• 特点：适用于强非线性、高不确定性的系统，理论复杂度更高，但鲁棒性通常也更强。

7. 智能/多智能体控制 (Intelligent & Multi-Agent Control) —— 数据驱动与群体协作

位于左侧的绿色与棕色区域，代表了现代控制理论的前沿方向：

• 智能控制：fuzzy control (模糊控制)、reinforcement learning (强化学习)、genetic algorithms (遗传算法)。这些方法的优势在于依赖数据驱动，不要求拥有精确的系统模型。目前人工智能领域的进步，正给这类控制方法注入新的活力。
• 多智能体控制：multi-agent (多智能体)、swarm (群体控制)、leader-follower (领导者-跟随者)、graph theoretic control (图论控制)。
• 核心：利用智能算法或群体协作机制，解决那些复杂、不确定、大规模系统的控制难题。

8. 最优/预测/自适应/鲁棒控制 (Optimal/Predictive/Adaptive/Robust) —— 高性能控制方法

位于左上方的绿色、青色和紫色区域。这些都是针对特定性能需求而生的高级控制策略：

• optimal (最优控制)：旨在最小化某项性能指标。比如 LQR (线性二次调节器)、pontryagin's maximum principle (庞特里亚金极大值原理) 和 hamilton-jacobi-bellman equation (HJB 方程)。
• predictive (预测控制)：核心代表是 model predictive control (MPC，模型预测控制) 以及 linear/robust MPC。它通过滚动优化的方式，能显式处理系统约束。
• adaptive (自适应控制)：包括 model reference adaptive (模型参考自适应)、iterative learning control (迭代学习控制) 和 extremum-seeking (极值寻优)。其特点是能在线调整参数，从而适应系统特性或环境的变化。
• robust (鲁棒控制)：例如 H∞ 控制、mu synthesis (μ 综合) 和 active disturbance rejection control (ADRC，自抗扰控制)。这类方法的强项在于能有效抑制外部干扰和模型自身的不确定性。

这张图的核心价值

1. 知识框架搭建：它能帮你把零散的知识点串联成一个系统性的全局视图，让你清楚每个控制方法的定位及它们之间的关联。
2. 学习路径指引：遵循这幅图的结构，你可以从中心的线性控制入门，再逐步扩展到非线性、智能、鲁棒等更高级的分支。
3. 工程实践参考：它几乎覆盖了从建模、分析，到控制器设计、状态估计与仿真的完整流程，可以作为相关领域工程师随手翻阅的「速查手册」。
