SystemC仿真库编译指南：Vivado环境中第三方仿真器的配置与GCC兼容性解决

AMD Vivado™ 设计套件为用户提供了以文件和库形式存在的仿真模型。这些仿真库包含了器件与IP的行为和时序模型，编译完成后可供多个设计项目复用。在使用仿真器进行设计验证前，用户必须通过名为 compile_simlib 的实用工具编译这些模型文件。

除了RTL模型，Vivado还为部分IP提供了基于C/C++/SystemC的仿真模型，专门用于SystemC仿真验证。这些模型的源文件位于Vivado安装目录下的指定路径：

<Vivado-install-path>/data/systemc/

与RTL模型类似，对于Vivado自带的仿真器（XSim），这些SystemC模型已在标准的 <Vivado-install-path>/data/xsim 文件夹中预编译。然而，当使用第三方仿真器时，则必须通过 compile_simlib 手动编译这些模型。默认情况下，该工具会编译SystemC模型。如果您的设计不涉及SystemC，可以通过添加 -no_systemc_compile 选项来跳过此步骤。

在实际操作中，绝大多数SystemC模型编译失败都与GCC版本不匹配或环境设置不当有关。不同版本的UG900手册都明确列出了与该版本Vivado兼容的支持SystemC仿真的第三方仿真器及其所需的GCC版本。最新版的兼容性信息可参考以下链接：

https://docs.amd.com/r/en-US/ug900-vivado-logic-simulation/Simulators-Supported-for-SystemC-Simulation

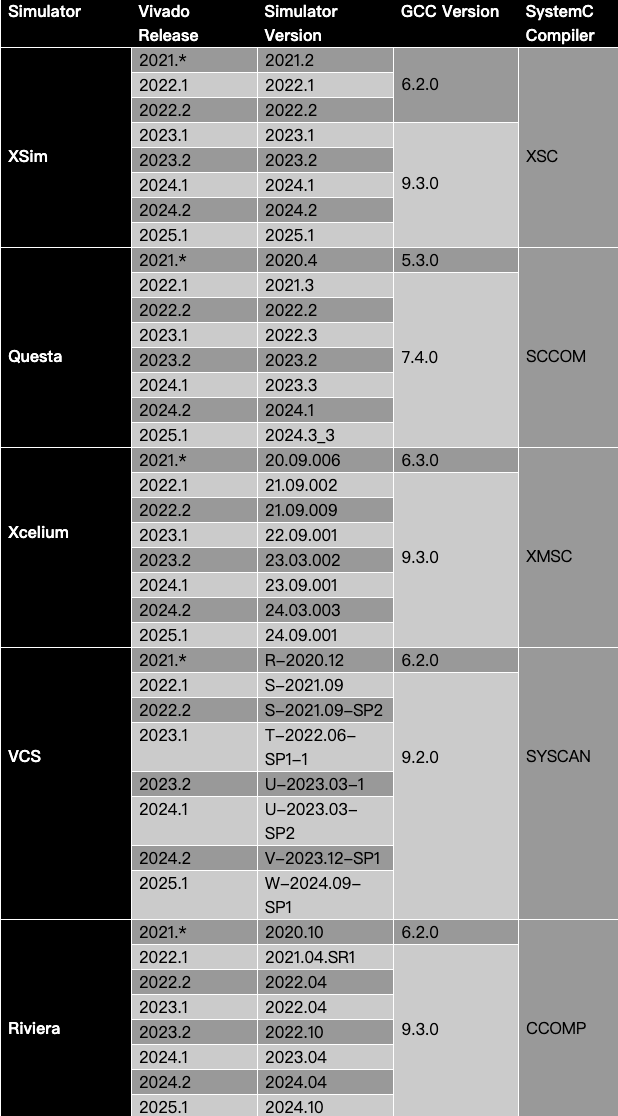

下表汇总了自2021版本以来的仿真器兼容信息，可作为快速参考：

建议优先使用仿真器原生的SystemC编译器。以下是各仿真器（仅作示例，实际请使用兼容版本）的典型GCC路径：

XSim：

<Vivado install dir>/tps/lnx64/gcc-9.3.0/bin

Questa：

<Questa install dir>/gcc-7.4.0-linux/bin

Xcelium：

<Xcelium install dir>/tools/cdsgcc/gcc/9.3/bin

VCS：

<vg_gnu install dir>/vg_gnu/<version>/linux/gcc-9.2.0_64-shared/bin

Riviera：

<Riviera install dir>/gcc_Linux64/bin

请注意，某些仿真器（如VCS）的GCC安装包可能需要单独下载和安装，具体请参考第三方仿真器的官方文档。

为了让 compile_simlib 或 launch_simulation 能够正确找到GCC路径，Vivado提供了以下几种配置方式：

1. 设置环境变量 GCC_SIM_EXE_PATH=<gcc install path>
2. 在命令行中直接指定路径：
   • compile_simlib -gcc_exec_path <gcc install path>
   • launch_simulation -gcc_install_path <gcc install path>

如果未采用上述推荐设置，Vivado会尝试从系统的 PATH 环境变量中寻找GCC。因此，您也可以选择将仿真器所需的GCC路径直接添加到 PATH 环境变量中。这涉及到基础的系统环境配置知识。

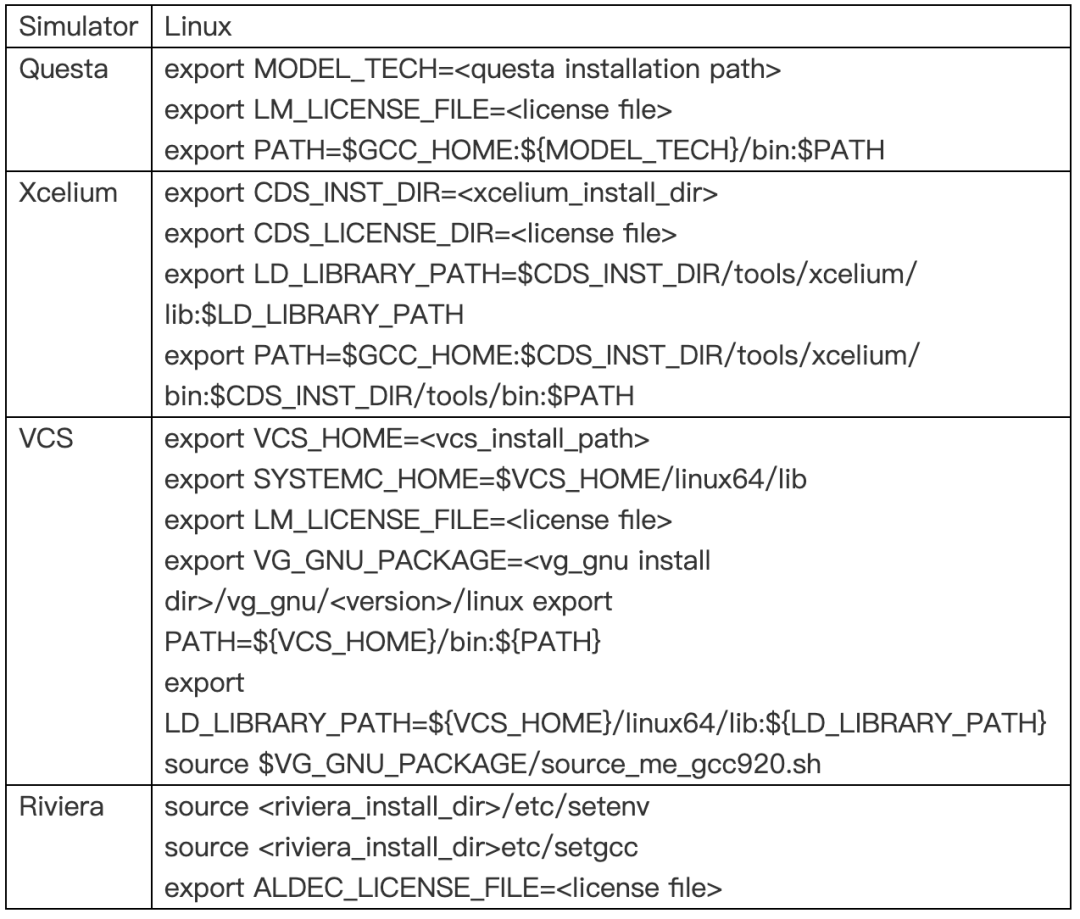

在启动仿真库编译或仿真任务前，请务必确认第三方仿真器的版本与当前Vivado版本兼容，并已正确设置对应的环境变量，如下表所示：

注： 表中使用 GCC_HOME 指代上文列出的各仿真器GCC安装路径。

UG900手册中，对于Questa和Xcelium，通常省略了显式设置 PATH 指向其GCC路径的步骤，因为它们的GCC路径通常能根据仿真器安装位置自动确定。当然，手动添加上也没有影响，只要确保版本兼容即可。

当所有版本和设置都检查无误后，若编译SystemC仿真库仍报错，可以从 compile_simlib.log 日志文件中定位具体的出错模型。然后，前往预编译库所在的文件夹，查看更详细的错误日志（使用 ls -a 命令可列出所有文件，.cxl.* 为隐藏文件）。

例如：

clibs/xcelium/24.09.001/lin64/lib/xtlm/.cxl.systemc.sm.log

在同一文件夹下，.cxl.systemc.sm.cmd 文件包含了编译该模型的命令行。如果工具自动生成的命令行存在问题，可以尝试手动修改并执行该命令以进行调试。
