在FPGA设计流程中，使用Vivado生成比特流（bitstream）是最后的关键一步。然而，有时在这一步你会遇到一个令人头疼的错误：“This design contains one or more cells for which bitstream generation is not permitted”。这通常意味着你设计中使用的某个IP核缺少有效的许可证。
如上图所示，错误信息明确指出问题与加密的密钥文件有关，并建议更新许可证或重置IP输出产品。别担心，这个问题在计算机基础层面的理解就是软件授权验证失败。下面我们一步步来解决它。
第一步：检查当前许可证状态

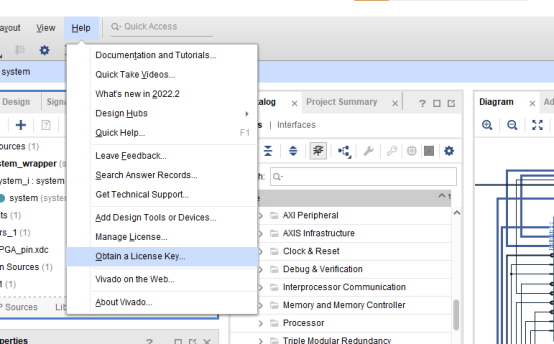

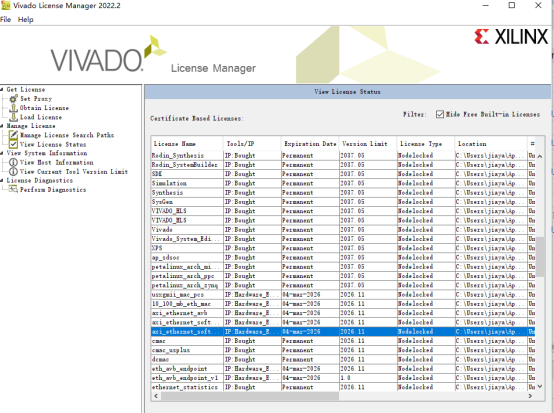

首先，我们需要确认是否是许可证（License）过期或缺失导致的。在Vivado界面中，点击顶部菜单栏的 Help -> Manage License。
在弹出的许可证管理器中，你可以查看当前加载的所有许可证及其状态，重点关注你设计中用到的IP核（例如以太网MAC、视频处理IP等）对应的许可证是否有效、是否过期。
第二步：获取或更新所需许可证
如果发现许可证已过期或缺失，你需要前往Xilinx（AMD）官方网站获取新的许可证。
-

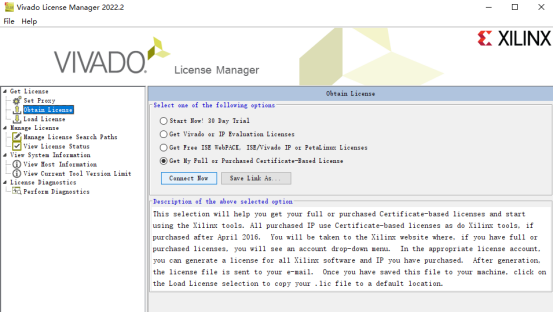

在许可证管理器中，点击 Get License 或相关按钮，它会引导你进入官方许可证获取页面。
-

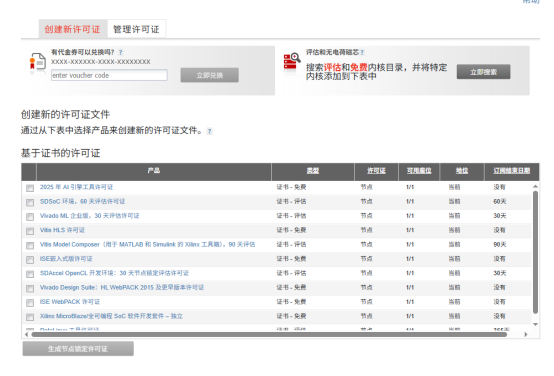

在官网的许可证管理页面，你可以搜索或浏览你需要的特定IP核的许可证。通常可以选择“Evaluation”（评估）或已购买的许可证。
-

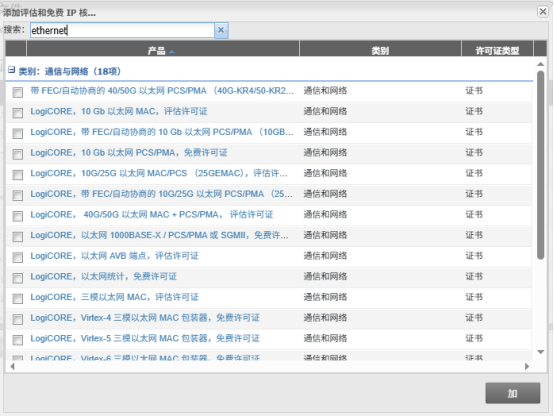

找到你需要的IP核许可证（例如下图的以太网相关IP），点击“加”号按钮添加到清单。
第三步：生成并绑定节点许可证

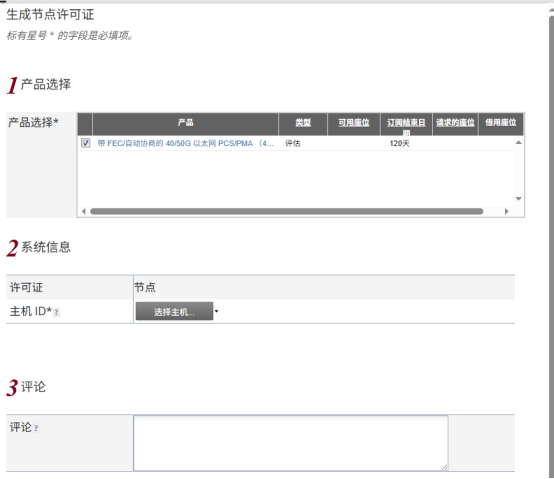

添加许可证后，需要为它指定运行的机器（节点）。
-

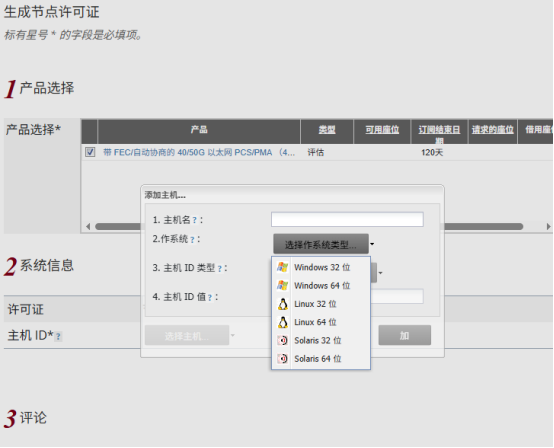

点击“添加主机”或类似选项，进入主机信息填写页面。
-

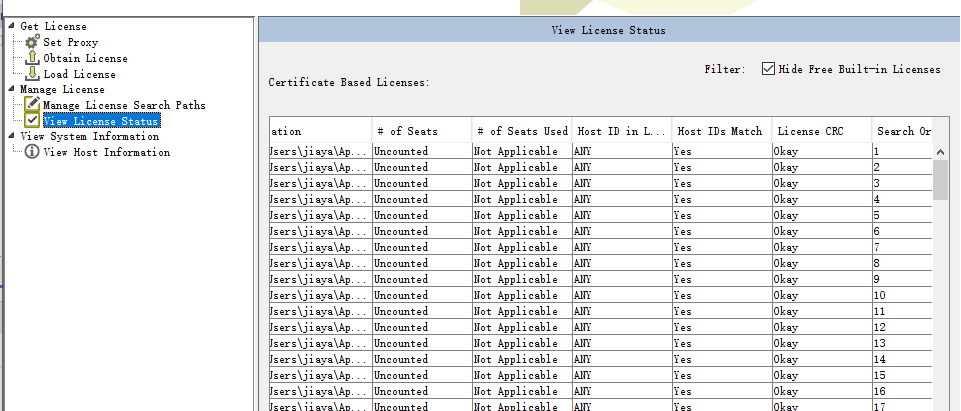

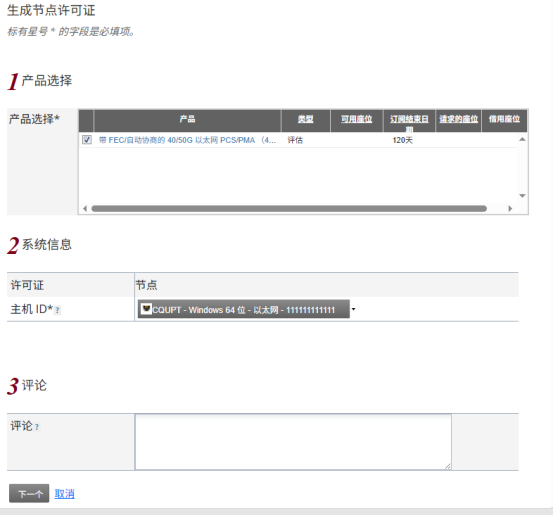

关键一步是填写 Host ID。如果你不知道本机的Host ID，可以回到许可证管理器的 View License Status 页面查看，通常在 Host ID in L... 列会显示 ANY 或具体的ID。更准确的做法是使用提供的“添加主机”向导，它会自动检测或让你选择操作系统类型来生成ID。
（查看现有许可证的Host ID信息）
-
填写完主机信息后，点击“下一个”继续。
-

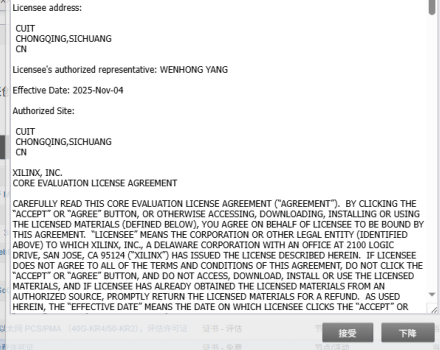

阅读并接受最终用户许可协议。
-

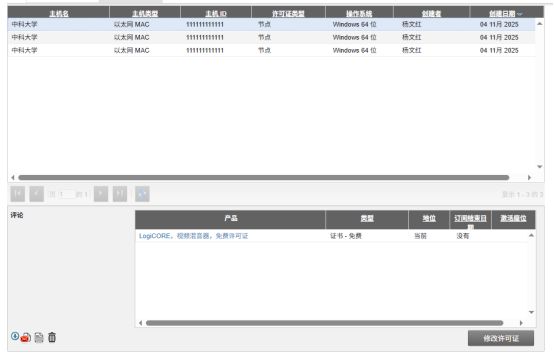

完成流程后，点击“下载”将生成的 .lic 许可证文件保存到本地。
第四步：在Vivado中加载新许可证
下载好许可证文件后，需要将其加载到Vivado中。

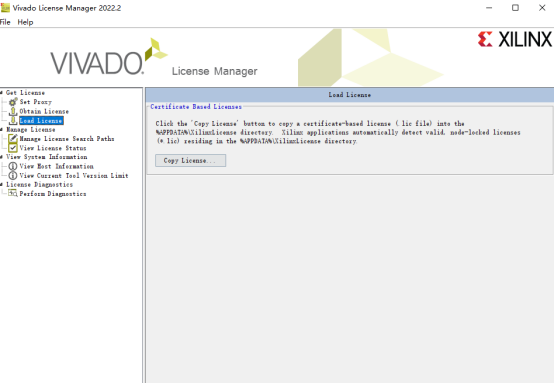

- 回到Vivado License Manager，选择 Load License。
- 点击 Copy License... 按钮，找到你刚刚下载的
.lic 文件，将其复制到Vivado的默认许可证目录（通常是 C:\Users\[用户名]\AppData\Roaming\Xilinx\licenses）。Vivado会自动检测该目录下的新许可证。
第五步：重置并重新生成比特流
加载新许可证后，问题可能还未立即解决。因为Vivado在综合时已经基于旧的（或无）许可证信息生成了IP核的网表。我们需要重置IP输出产品，强制Vivado用新的许可证信息重新生成IP。
- 在Vivado的 Sources 窗口中，找到你的Block Design对应的顶层文件（通常是
.bd 文件）。

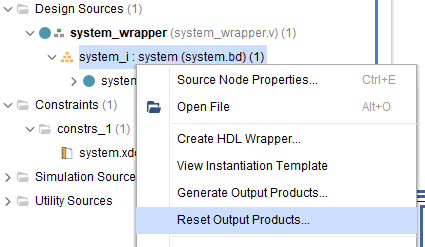

- 右键点击该文件，选择 Reset Output Products...。
- 重置完成后，再右键点击该文件，选择 Generate Output Products...。等待IP核重新生成。
- 最后，再次尝试运行 Generate Bitstream。
完成以上步骤后，困扰你的“bitstream generation is not permitted”错误应该就能得到解决，比特流文件可以顺利生成了。处理这类编译和工具链的授权问题，需要耐心和清晰的排查步骤。如果你在FPGA开发中遇到了其他有趣或棘手的问题，欢迎来云栈社区分享和讨论。 |
