Kamailio 作为主流的开源 SIP 软交换，虽历经多年发展，但在 SIP 和 IMS 网络业务场景中依然举足轻重。其关键能力之一，便是在高并发环境中对 SIP 呼叫进行灵活的均衡负载处理。本文将围绕 Kamailio 的均衡负载模块，提供从安装、配置到实际测试的完整分享。
以下是基于本文配置所实现的 Kamailio 均衡负载测试示例（视频略）。
实际上，关于 SIP 协议相关的开源项目，我们已有诸多讨论，基本安装配置大多涉及过，甚至也介绍过基于 OpenSIPS 的均衡负载配置。感兴趣的朋友可以参考历史文档进行学习：Kamailio技术全解
相关文章回顾：
提醒：若您是商业用户，对开源产品并不熟练，且需要稳定可靠的均衡负载能力与专业的商业服务，建议考虑安装商业版 SBC。
实现 Kamailio 的均衡负载场景，用户需要完成几个关键步骤：配置数据库、设置调度模块的路由地址，以及在配置脚本中添加均衡负载的路由逻辑。在此过程中可能会遇到一些问题，例如 dispatcher 模块启动时的 DNS 解析错误，或者 kamctl dispatcher rm 命令无法删除 IP 地址的异常（疑似 bug）。本文的最后，我们将通过软电话呼叫 Kamailio 和媒体服务器，完成双向均衡负载的实际测试。
1. 安装 Kamailio 与 PostgreSQL 数据库
安装环境可以通过多种方式来实现，比如源代码编译、GUI 界面安装、或者软件包管理器直接安装。数据库方面，除 PostgreSQL 外，你也可以选择 MySQL。此处我们基于 Debian 环境，使用安装包的方式，因为这对大多数用户来说最为简单：
root@debian:~# apt install --yes kamailio kamailio-postgres-modules postgresql
Reading package lists... Done
安装完毕后，执行以下命令查看 Kamailio 的安装详情：
root@debian:~# kamailio -v
version: kamailio 5.6.3 (x86_64/linux)
flags: USE_TCP, USE_TLS, USE_SCTP, TLS_HOOKS, USE_RAW_SOCKS, DISABLE_NAGLE, USE_MCAST, DNS_IP_HACK, SHM_MMAP, PKG_MALLOC, Q_MALLOC, F_MALLOC, TLSF_MALLOC, DBG_SR_MEMORY, USE_FUTEX, FAST_LOCK-ADAPTIVE_WAIT, USE_DNS_CACHE, USE_DNS_FAILOVER, USE_NAPTR, USE_DST_BLOCKLIST, HAVE_RESOLV_RES, TLS_PTHREAD_MUTEX_SHARED
ADAPTIVE_WAIT_LOOPS 1024, MAX_RECV_BUFFER_SIZE 262144, MAX_URI_SIZE 1024, BUF_SIZE 65535, DEFAULT PKG_SIZE 8MB
poll method support: poll, epoll_lt, epoll_et, sigio_rt, select.
id: unknown
compiled with gcc 12.2.0
2. 检查端口监听状态
通过 kamailio -c 来检查配置并确认端口监听：
root@debian:~# kamailio -c
Listening on
udp: 127.0.0.1:5060
udp: 172.27.0.179:5060
tcp: 127.0.0.1:5060
tcp: 172.27.0.179:5060 // 绑定的网口地址
Aliases:
tcp: debian.lan:5060
tcp: localhost:5060
udp: debian.lan:5060
udp: localhost:5060
config file ok, exiting...
3. 配置 PostgreSQL 数据库
首先登录 PostgreSQL 并设置数据库密码。这里我们为了演示方便，使用较为简单的密码 test123：
root@debian:~# sudo -u postgres -H psql
could not change directory to "/root": Permission denied
psql (15.5 (Debian 15.5-0+deb12u1))
Type "help" for help.
设置密码：
postgres=# \password
Enter new password for user "postgres": // 输入密码：test123
Enter it again:
postgres=#
接着，需要修改 PostgreSQL 配置文件以实现密码认证。在终端中，先用 ls 列出目录，然后使用 nano 编辑 pg_hba.conf 文件：
在配置文件中，根据绿色文字“修改为md5”的提示，将相关连接项的认证方法调整为 md5：
修改完成后，重启 postgres 服务让配置生效：
root@debian:/etc/postgresql/15/main# systemctl restart postgresql
然后，创建数据库密码文件并赋予相应权限，以便 Kamailio 能通过密码访问数据库：
root@debian:~# vim ~/.pgpass
root@debian:~# chmod 600 ~/.pgpass
在 ~/.pgpass 文件中，按照 主机名:端口:数据库名:用户名:密码 的格式填写。同时，也需要为 kamailio 用户对应的数据库配置连接信息：

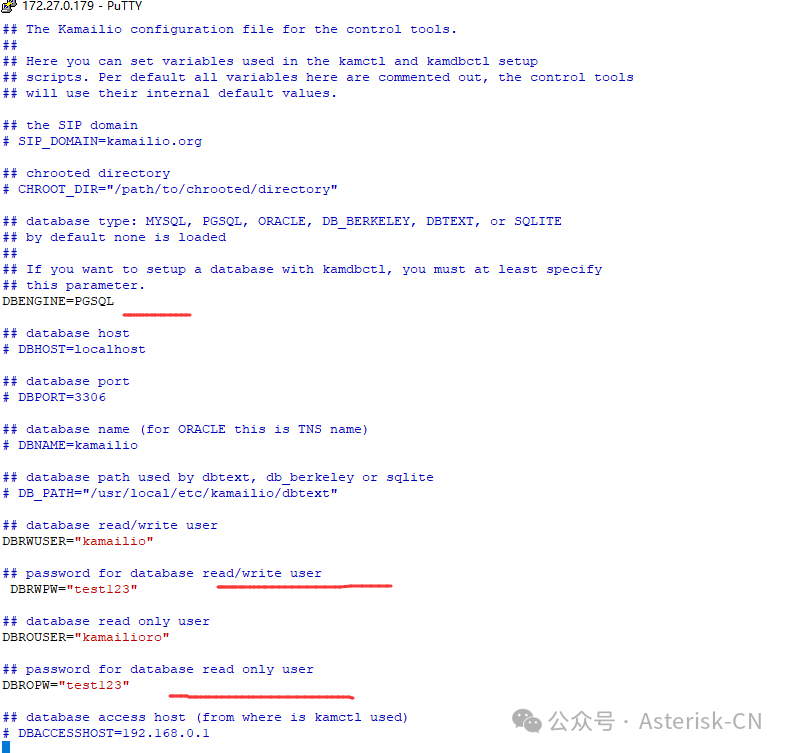

接下来修改 Kamailio 的数据库配置文件 kamctlrc，将数据库引擎设置为 PGSQL，并填入相关的主机、端口、用户名和密码参数：
配置完毕，创建 Kamailio 数据库：
root@debian:/etc/kamailio# kamdbctl create
-e \E[37;33mINFO: creating database kamailio ...
-e \E[37;33mINFO: Core Kamailio tables successfully created.
Install presence related tables? (y/n): y
-e \E[37;33mINFO: creating presence tables into kamailio ...
^[a-e \E[37;33mINFO: Presence tables successfully created.
Install tables for imc cpl siptrace domainpolicy carrierroute
drouting userblocklist htable purble uac pipelimit mtree sca mohqueue
rtpproxy rtpengine secfilter? (y/n): y
-e \E[37;33mINFO: creating extra tables into kamailio ...
-e \E[37;33mINFO: Extra tables successfully created.
root@debian:/etc/kamailio#
重新启动 Kamailio 并使用 kamcmd 进入 CLI 后台查看运行状态，确认各子进程启动正常：
systemctl restart kamailio
root@debian:/etc/kamailio# kamailio -c
Listening on
udp: 127.0.0.1:5060
udp: 172.27.0.179:5060
tcp: 127.0.0.1:5060
tcp: 172.27.0.179:5060
Aliases:
tcp: debian.lan:5060
tcp: localhost:5060
udp: debian.lan:5060
udp: localhost:5060
root@debian:~# kamcmd
kamcmd> tm.stats
{
current: 0
waiting: 0
total: 0
...
}
4. 呼入均衡负载配置
在 Kamailio 的配置脚本中，均衡负载的逻辑通常放在自定义路由块中。以下是一个典型的呼入处理片段，当接收到10位号码的 INVITE 时，调度器会从组 1 中选择一个网关进行路由：
#!ifdef WITH_VOICEMAIL
if(!is_method("INVITE|SUBSCRIBE")) return;
# check if VoiceMail server IP is defined
if (strempty($sel(cfg_get.voicemail.srv_ip))) {
xlog("SCRIPT: VoiceMail routing enabled but IP not defined\n");
return;
}
if(is_method("INVITE")) {
if($avp(oexten)==$null) return;
$ru = "sip:" + $avp(oexten) + "@" + $sel(cfg_get.voicemail.srv_ip)
+ ":" + $sel(cfg_get.voicemail.srv_port);
} else {
if($rU==$null) return;
$ru = "sip:" + $rU + "@" + $sel(cfg_get.voicemail.srv_ip)
+ ":" + $sel(cfg_get.voicemail.srv_port);
}
route(RELAY);
exit;
#!endif
return;
}
// load balance, 均衡负载处理，仅支持十位数号码呼入，然后路由到其他媒体服务器
route[DISPATCHER]{
# only dispatch if the number has 10 digits
if(!($rU处理)) {
return;
}
# round robin dispatcher on gateways group '1'
if(!ds_select_dst("1","4")) {
send_reply("404","No destination");
exit;
}
xlog(" -- DISPATCH: Going to <$rU> via <$du>\n");
route(RELAY);
exit;
}
# Manage outgoing branches
branch_route[MANAGE_BRANCH] {
xdbg("new branch [$T_branch_idx] to $ru\n");
route(NATMANAGE);
return;
}
# Manage incoming replies
完成脚本配置后，使用 kamailio -DE 进行前台调试运行，检查 dispatcher 模块的加载情况。如果数据库中没有路由数据，会看到 no dispatching data in the db 的警告。
接着，通过 kamctl dispatcher 命令添加媒体服务器的地址。例如，向组 1 中添加两个媒体服务器：
root@debian:/etc/kamailio# kamctl dispatcher add 1 sip:freepbx1.kamailio.org:5080 0 0 "" "media server 1"
-e pgsql_query: /usr/bin/psql -A -q -t -P fieldsep=' ' -h localhost -U kamailio kamailio -c 'insert into dispatcher ( setid, destination, flags, priority, attrs, description ) VALUES (1,'sip:freepbx1.kamailio.o rg:5080',0,0,'','media server 1');'
root@debian:/etc/kamailio# kamctl dispatcher add 1 sip:freepbx2.kamailio.org:5060 0 0 "" "media server 2"
-e pgsql_query: /usr/bin/psql -A -q -t -P fieldsep=' ' -h localhost -U kamailio kamailio -c 'insert into dispatcher ( setid, destination, flags, priority, attrs, description ) VALUES (1,'sip:freepbx2.kamailio.org:5060',0,0,'','media server 2');'
root@debian:/etc/kamailio# kamctl dispatcher show
-e dispatcher gateways
1|1|sip:freepbx1.kamailio.org:5080|0|0||media server 1
2|1|sip:freepbx2.kamailio.org:5060|0|0||media server 2
故障排查：DNS 解析错误
若 kamctl dispatcher reload 或 Kamailio 启动时出现“could not resolve”之类的错误，通常是因为 dispatcher 模块无法解析你提供的域名。此时最简单的解决办法是直接使用 IP 地址。先删除原有的域名记录，再添加 IP：
root@debian:~# kamctl dispatcher rm 1
root@debian:~# kamctl dispatcher rm 2
root@debian:~# kamctl dispatcher add 1 sip:172.27.0.196:5080 0 0 "" "media server 1"
root@debian:~# kamctl dispatcher add 1 sip:172.27.0.105:5060 0 0 "" "media server 2"
root@debian:~# kamctl dispatcher reload
{
"jsonrpc": "2.0",
"result": "Ok. Dispatcher successfully reloaded.",
"id": 2973
}
5. 呼入测试
在两台媒体服务器（例如 FreePBX）上配置好分机并确保注册状态正常。

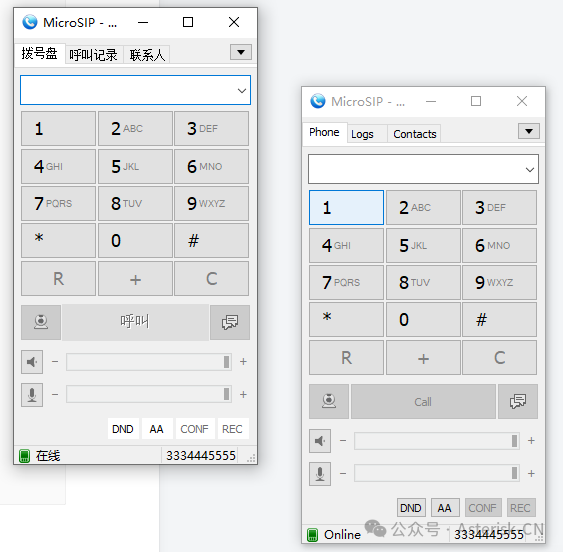

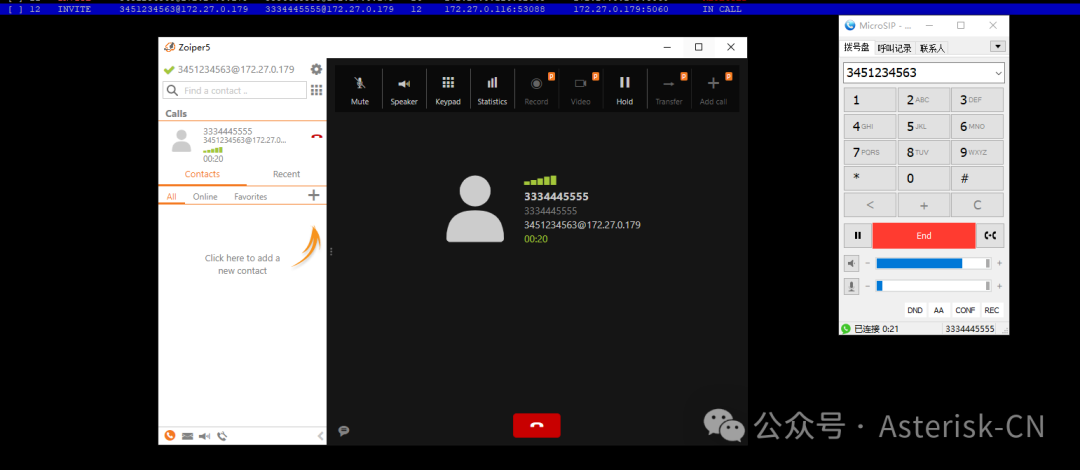

使用软电话（如 Zoiper5 或 MicroSIP）呼叫 Kamailio 的 IP 地址，号码必须符合配置中的位数规则（本例为10位）。

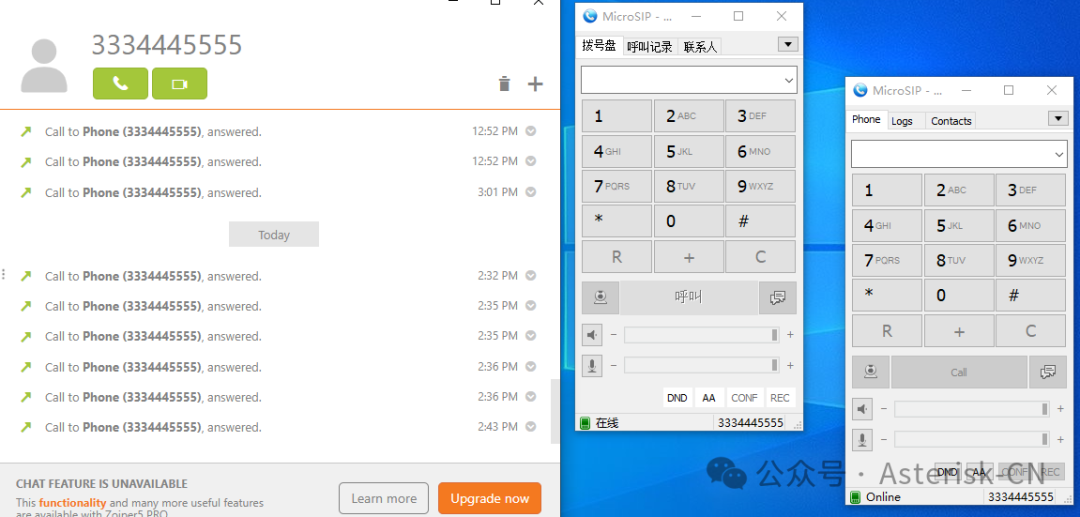

多次呼叫后，可以在截图和通话记录中看到，呼叫被均衡负载到了不同的媒体服务器上。

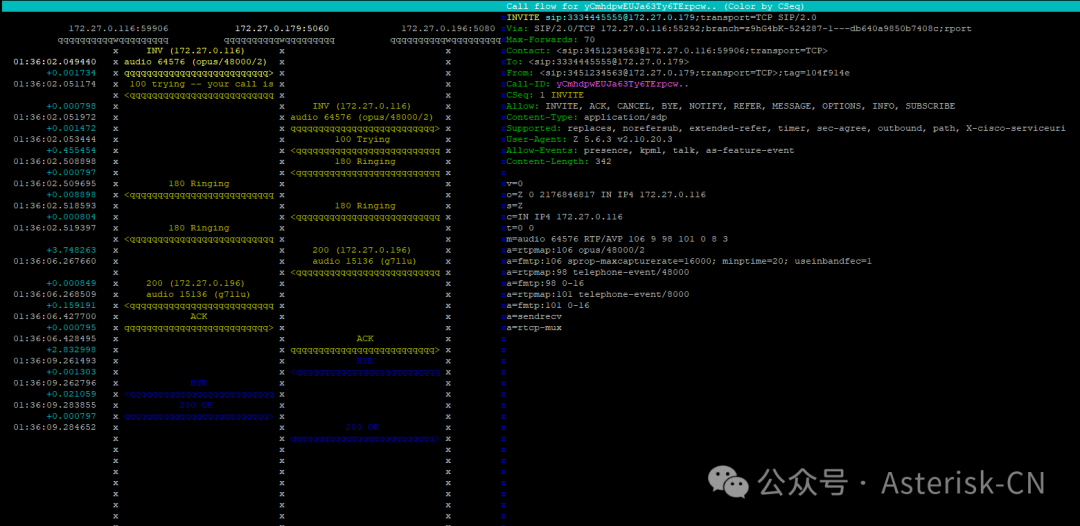

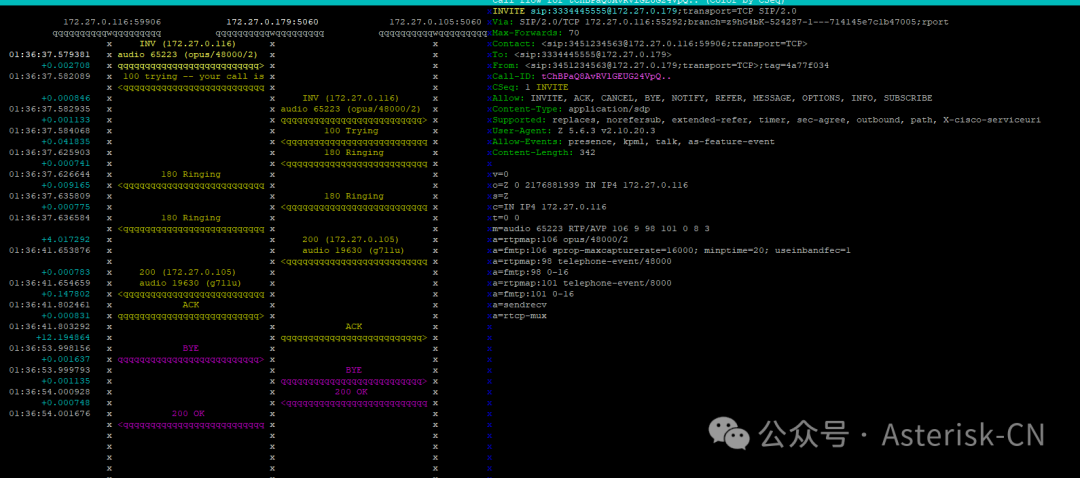

通过 sngrep 工具抓包，能清晰地看到 SIP 信令交互流程。
从分析图中可以看到，呼叫被路由到了不同的媒体服务器（IP 和端口各异），实现了预期的均衡负载效果。
使用 kamcmd 的 tm.stats 命令可以查看事务处理统计：
6. 呼出均衡负载配置
在某些场景下，例如最低资费路由或运营商流量分发，我们需要 IPPBX 将呼叫送至 Kamailio，再由 Kamailio 均衡负载到不同的运营商线路。配置逻辑与呼入类似，核心是向新的组（例如组 2）添加运营商地址：
root@debian:~# kamctl dispatcher add 2 sip:172.27.0.106 0 0 "" "Carrier server 1"
root@debian:~# kamctl dispatcher add 2 sip:172.27.0.107 0 0 "" "Carrier server 2"
用 kamctl dispatcher reload 重新加载后，通过 kamcmd dispatcher.list 可以看到组 2 的详细信息：
kamcmd> dispatcher.list
{
NRSETS: 2
RECORDS: {
SET: {
ID: 2
TARGETS: {
DEST: {
URI: sip:172.27.0.107
FLAGS: AX
PRIORITY: 0
}
DEST: {
URI: sip:172.27.0.106
FLAGS: AX
PRIORITY: 0
}
}
}
SET: {
ID: 1
...
}
}
}
故障排查：dispatcher rm 命令无效

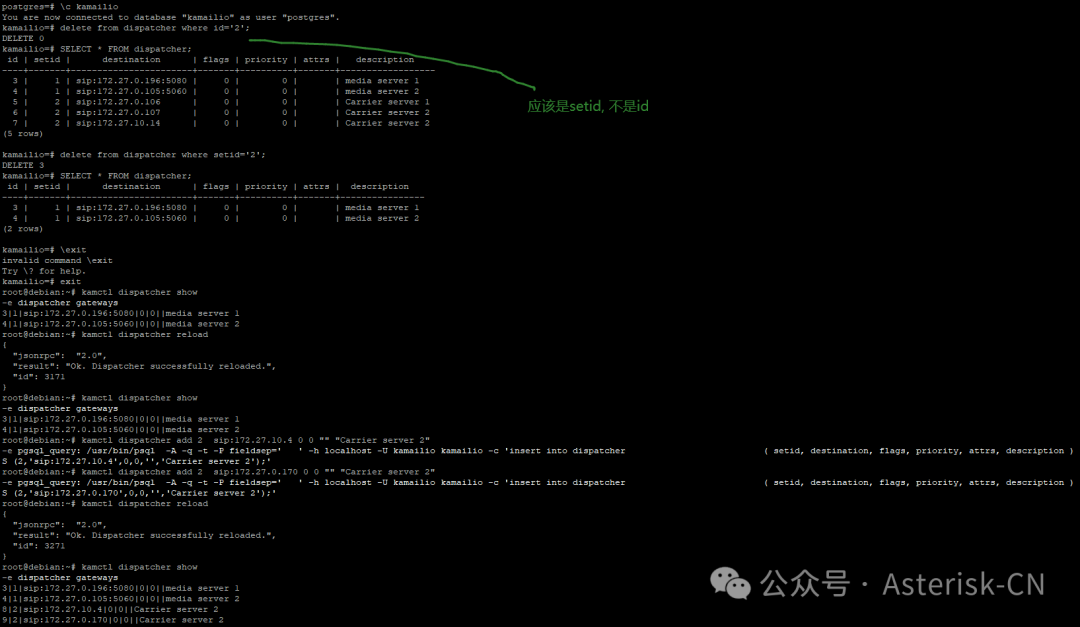

如果kamctl dispatcher rm <id>命令无法删除记录，这可能是版本的一个小 bug。此时可以直接登录 PostgreSQL 数据库进行手动删除。
postgres=# \c kamailio
You are now connected to database "kamailio" as user "postgres".
kamailio=# delete from dispatcher where setid='2';
DELETE 3
kamailio=# SELECT * FROM dispatcher;
id | setid | destination | flags | priority | attrs | description
----+-------+-----------------------+-------+----------+-------+------------------
3 | 1 | sip:172.27.0.196:5080 | 0 | 0 | | media server 1
4 | 1 | sip:172.27.0.105:5060 | 0 | 0 | | media server 2
(2 rows)
删除后重新用 kamctl dispatcher add 添加即可。

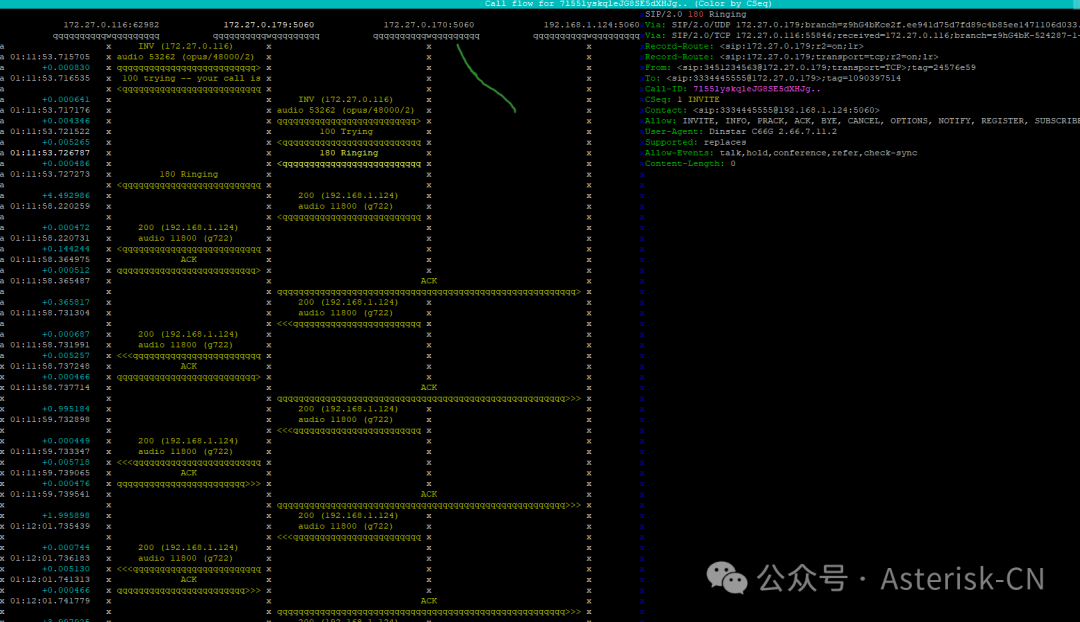

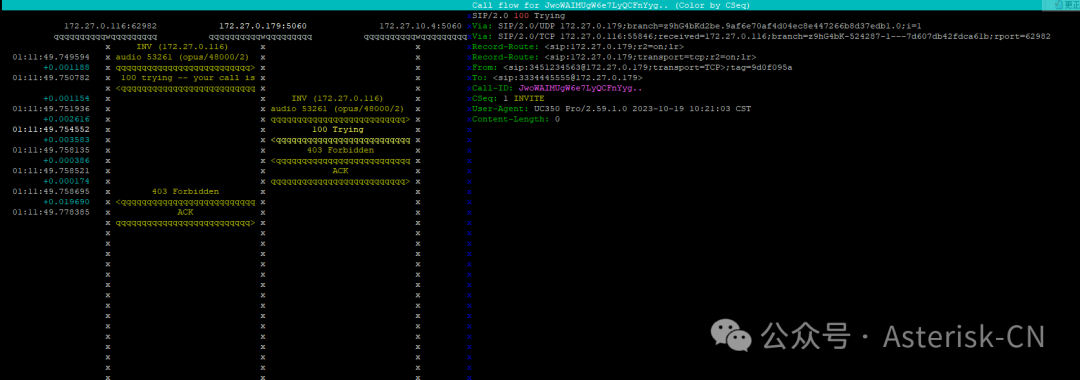

测试呼出，可以看到第一次呼叫路由到了鼎信通达的 UC350 IPPBX（作为模拟的运营商节点），第二次则成功路由到了另一个运营商地址。
总结
本文详细介绍了 Kamailio 调度器（dispatcher）模块的使用，并通过一个完整的示例，演示了从环境搭建、数据库配置到双向呼叫均衡负载测试的全过程。相信读者可以基于自己的 IPPBX、分机注册等场景，部署出符合自己需求的负载均衡系统。
除去 dispatcher 模块，目的地地址与地址组的管理还可通过 permission 模块或其他自定义写入的方式实现。此外，用户也可以选择结合 Kamailio 管理界面与配置脚本来灵活控制。
@云栈社区 提醒您，负载均衡管理是一个系统性工程，它不仅涉及本文讨论的路由逻辑，还牵扯到号码位数匹配、IPPBX 呼入呼出路由设置、终端兼容性、运营商对接能力、编解码协商、NAT 穿越以及 DNS 解析等诸多因素。实际部署时，还需根据自己的业务场景进行更详尽、更有针对性的测试。
