固件是什么？从门电路、ALU到指令码的底层原理

在云栈社区的计算机基础板块，软硬件界限常常被提起——而今天这个模糊地带的主角，就是固件。于是，从业者也被分成了三类：

• 软件工程师：一般指做图形界面的程序员，写C++、Java、Web等。
• 硬件工程师：玩电路板的，画原理图、PCB。
• 固件工程师：也叫单片机工程师，既要写代码（主要是 C语言 、汇编），又要画电路图。

玩单片机的人也许会问：为什么我写的C语言能直接操控底层硬件？其实在计算机组成原理中已经有很详细的介绍，这里粗略地串一下核心思路。

你可以搜索一下“从零开始造电脑”，大神Steve会告诉你，用晶体管就可以搭出CPU（单片机本身也是CPU）。我们当然不会真拿晶体管去焊一台电脑，但把规模放大一点，用74系列逻辑IC、单片机拼一套自己的计算机，是完全可行的。人们把大量晶体管集成成一片74系列的IC；集成度再高一些，就是我们手机或台式机里的多核CPU。

好，回到正题。CPU的核心任务是计算，加法的实现直接依赖数字电路里的门电路。上图的加法器就是用与门、异或门搭出来的。若用74系列IC，把输入Ai、Ci接到GND，Bi接VCC，立刻就能完成一次常数加法。但CPU要处理的，显然不只是硬连线定死的常数值——它需要能灵活地切换运算类型。

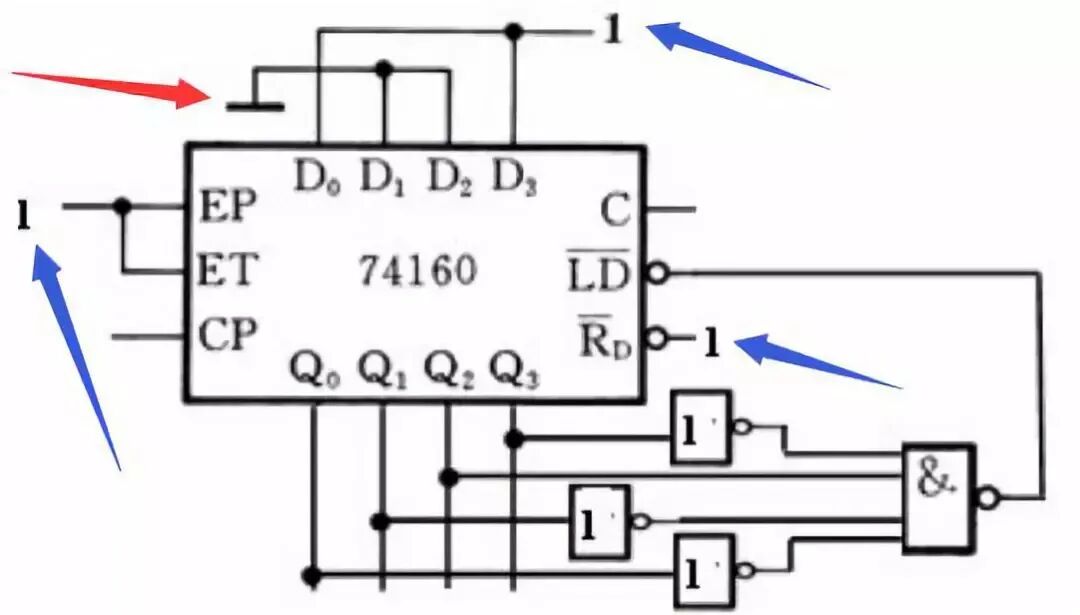

图中的蓝色箭头接VCC，红色箭头接GND，就是手动设置高低电平。在CPU内部，ROM里存储的数据一样能输出高低电平，相当于用“烧录”代替了硬连线。加数和被加数就可以存在ROM里，运算结果则暂存到寄存器。

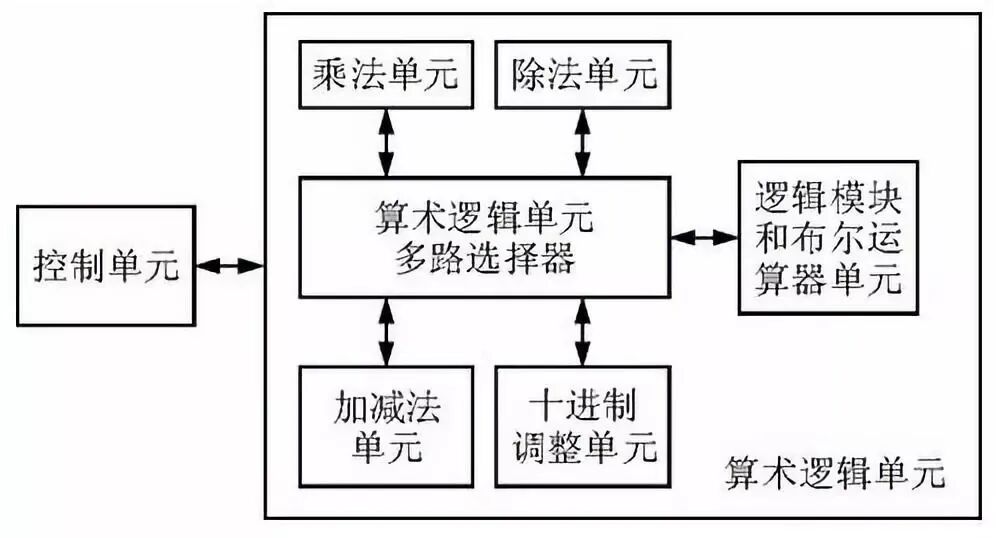

但加完之后还想算乘法（信号处理中的卷积核心就是乘加器），谁来指挥这个切换？答案就是ALU（算术逻辑单元）。

控制单元从ROM取出数据，通过选择器决定调用加法器还是乘法器，再把结果存入寄存器。问题是，如果ROM里只存数据，控制单元怎么知道该做加法还是乘法？解决方案就是在ROM里划出一块区域专门存指令码。指令码和普通数据一样，就是一串0、1的二进制数，但因为用途不同，被赋予了新的含义。在单片机里，指令码对应汇编里的操作码（比如MOV），操作数就是数据（如01H）。

指令码的设计理念主要有CISC、RISC、VLIW、TTA四种，这里不展开。重点在于，PC（程序计数器）掌控着ROM的地址走向——PC不准，整个单片机就跑飞。

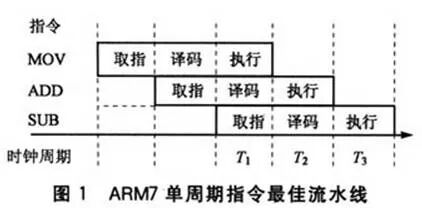

假设在一个8位CPU的ROM里，首地址存0x03表示加法，接着两个地址存加数和被加数；第四个地址存0x05表示乘法，后面两个地址存乘数和被乘数。控制单元按照既定规则去解析这些指令码（最简单的规则可以用与门输出使能信号），就能让加法器或乘法器“知道”该它上场了。当然，真实CPU不会这么粗糙，它会用状态机、流水线等机制来调度这些基本单元。

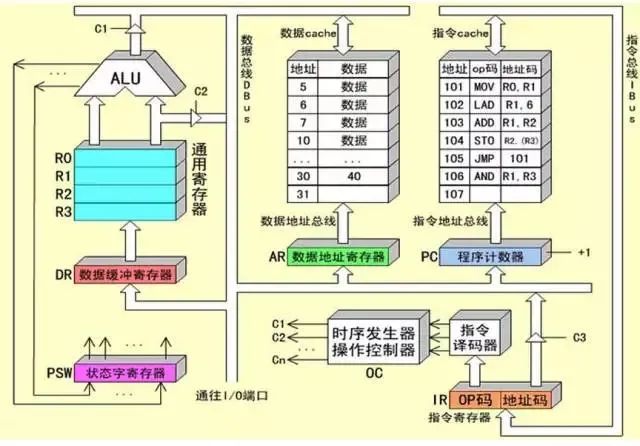

说穿了，改变ROM的内容，就是在操控ALU，进而操控CPU的各个硬件单元。下面这张相对完整的ALU内部结构图，可以帮你把数据缓存、指令缓存、PC、指令译码器这些东西串起来。

ROM的内容本质上是电荷状态（电容有无电荷代表1和0），也就是固件、软件工程师写的代码；而硬件是晶体管搭成的模拟和数字电路，比如单片机里的比较器、ADC。硬件是物理的，不易更改；ROM里的内容用烧录器就能轻松改写，成本低、灵活度高。正因为这种结构，你很难一刀切地说这些电荷是“软件”还是“硬件”，但行业里还是习惯把与硬件紧密耦合、完工后很少改动的代码叫做固件——它卡在软硬之间，低调却不可或缺。
