RK3576是一款基于四核Cortex-A72与四核Cortex-A53架构的SoC，主频分别为2.2GHz与2.0GHz，其AI算力高达6TOPS，且外设接口极为丰富。以369元的优惠价格入手这样一款功能齐全的开发板，在性价比上具有显著优势。本篇内容将对该开发板进行详细的硬件开箱与接口解析。
开发板采用蓝色油墨PCB，整体设计精良。包装内包含开发板主体、电源适配器、多种连接线缆、天线以及安装螺丝等配件。

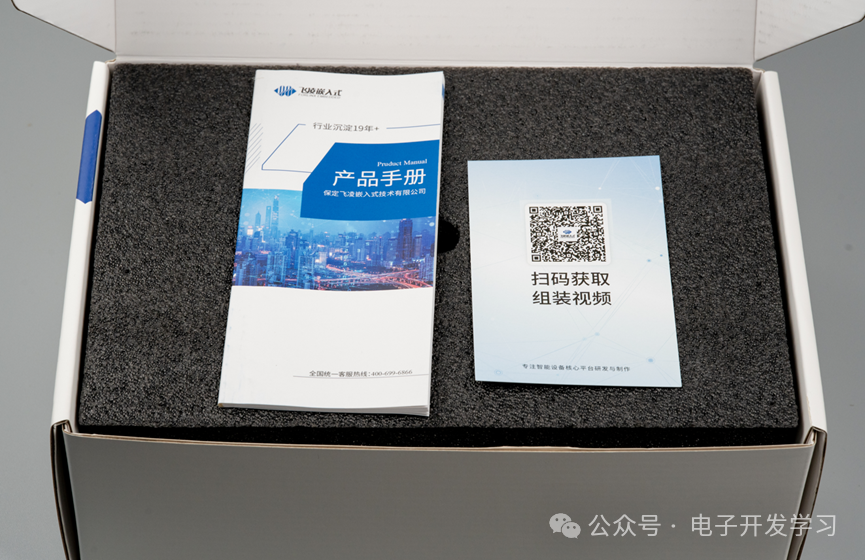

包装盒内使用海绵缓冲垫保护，内含产品手册。取出缓冲垫后，即可看到静电袋包装的开发板。

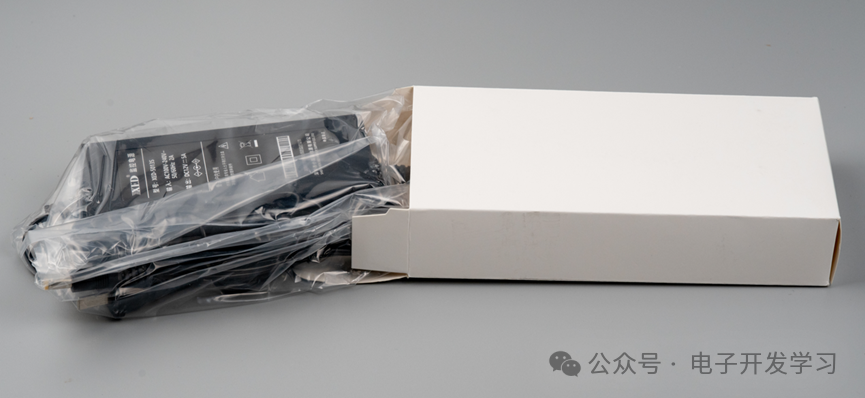

包装底部另有三个独立小盒，分别装有：
- 输出规格为12V/5A的电源适配器。
- 安装用的螺丝、尼龙螺柱及一把小螺丝刀。
- 鞭状天线、USB数据线以及一个天线板。

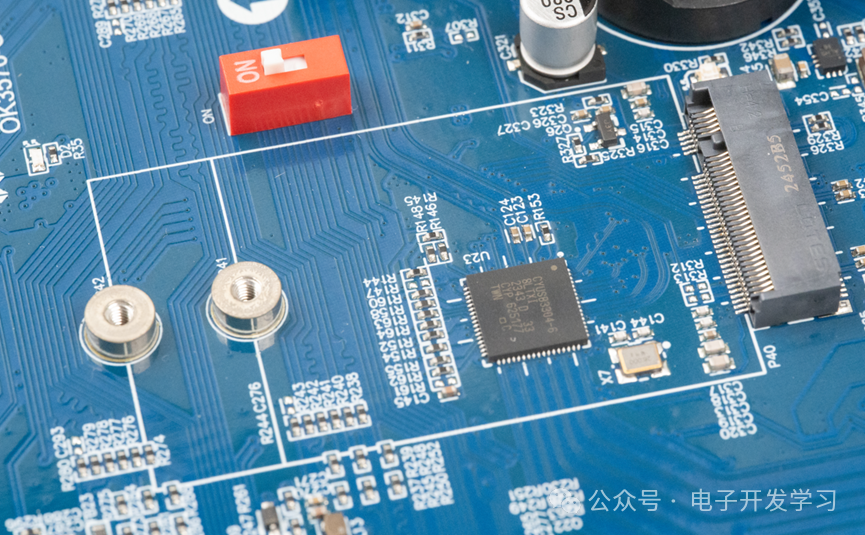

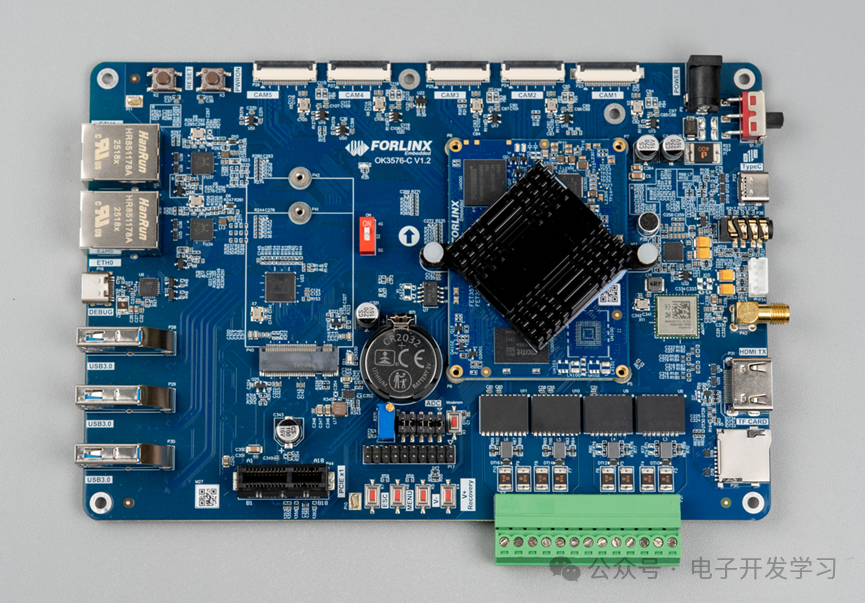

开发板四周分布了丰富的连接器。板载一个M.2插槽，可用于扩展4G/5G模块，其底部配置了赛普拉斯（Cypress）的USB 3.0集线器芯片CYUSB3304-68LTXI。

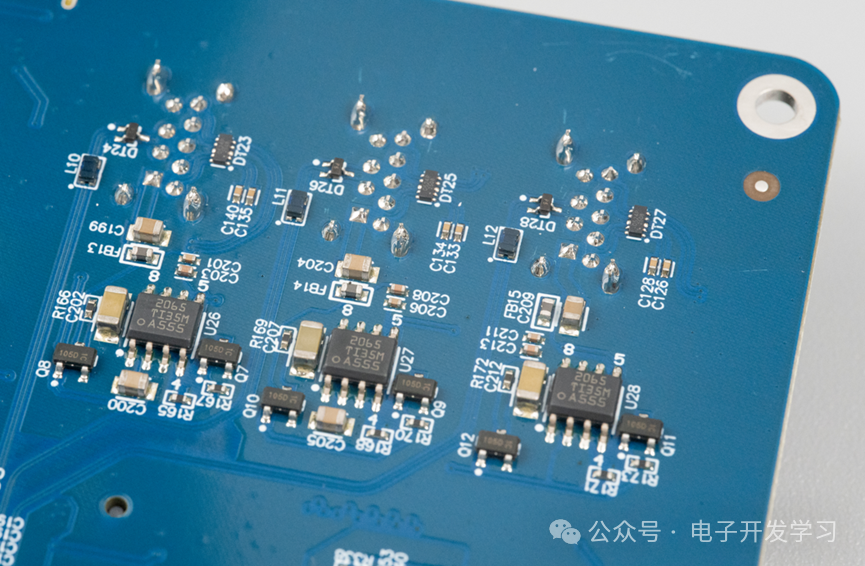

该集线器芯片引出了三个USB 3.0 Type-A接口，每个接口背面均设有独立的功率开关进行限流保护。
网络方面，配备两个隔离型千兆以太网RJ45接口，采用瑞昱（Realtek）RTL8211FSI收发器芯片。

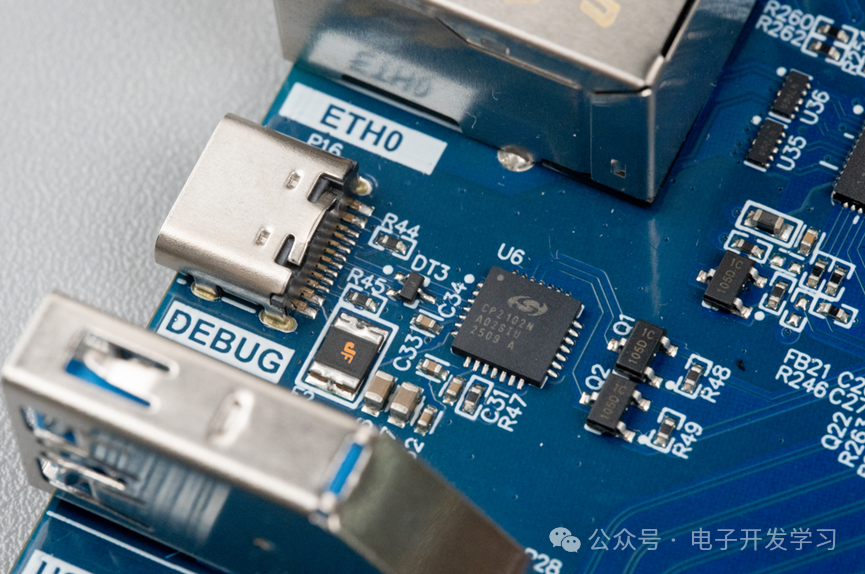

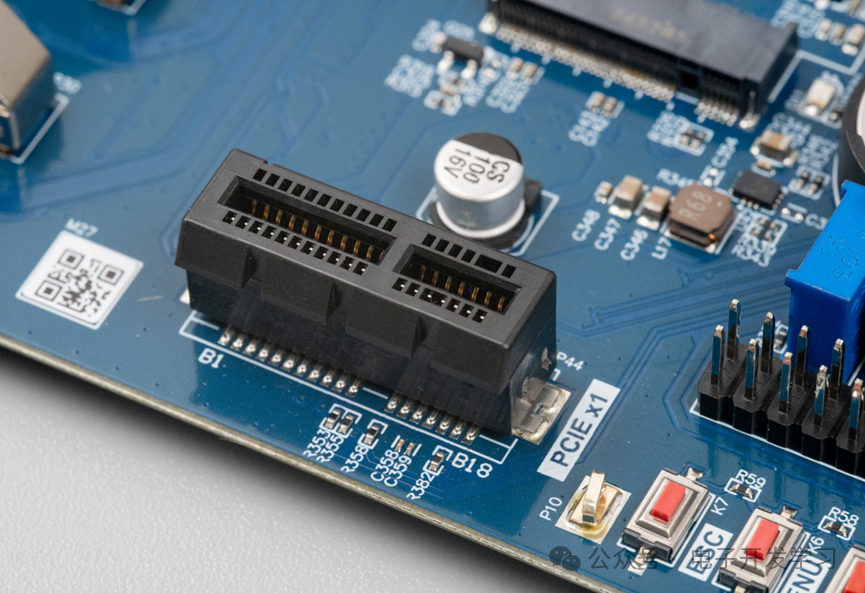

调试接口极为便利，采用一个Type-C形态的Debug口，内部通过微芯（Microchip）的CP2102芯片将SoC串口转为USB通信，无需额外准备USB转串口模块。旁边还设有一个支持PCIe 2.0协议（速率最高5Gbps）的PCIe接口。

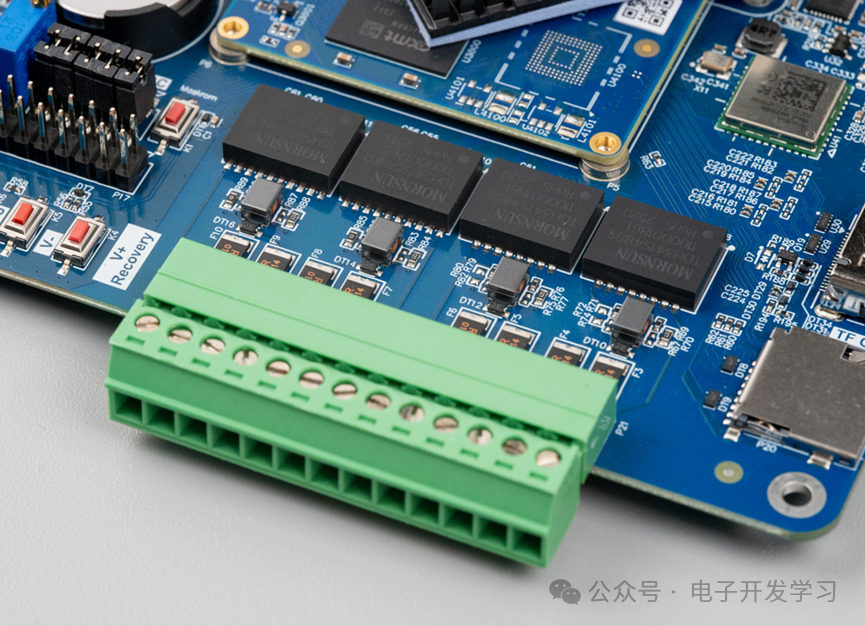

板载四个用户按键。通信接口包含一个13Pin的绿色凤凰端子，经电路分析为隔离型的CAN与RS-485接口，每个通道均配备了陶瓷气体放电管进行防护。
视频与存储接口包括一个标准HDMI输出接口和一个TF卡槽。

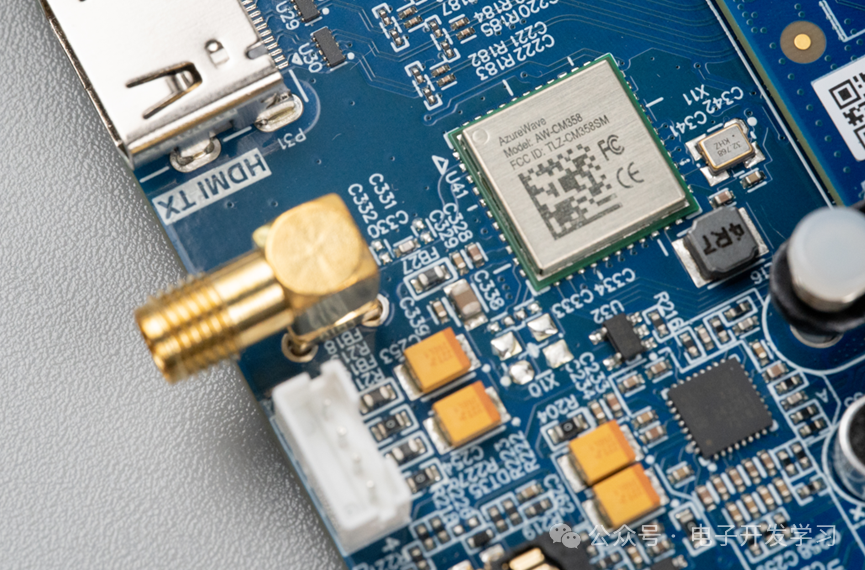

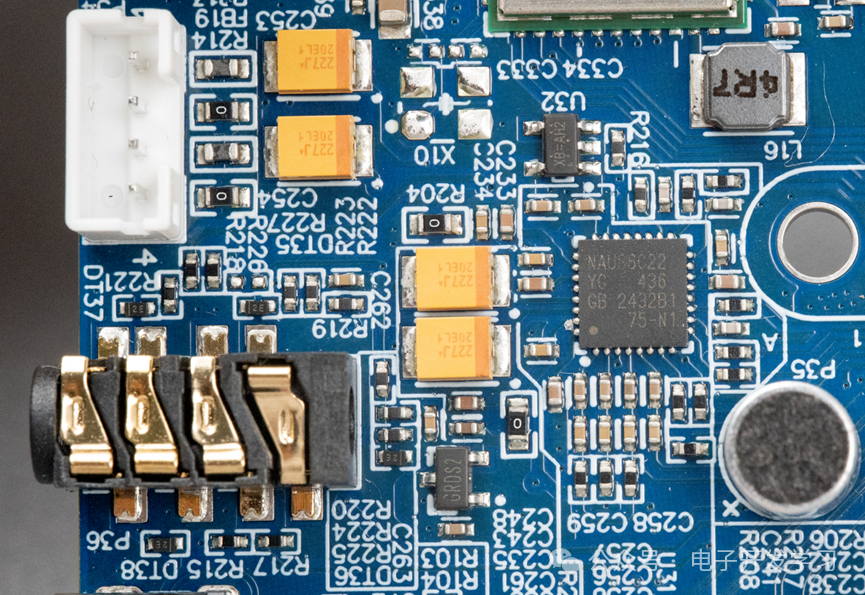

无线通信方面，板载Wi-Fi模块并预留天线连接器。电源部分采用DC座输入，并贴心地设计了一个电源拨动开关，便于频繁上下电操作。旁边还集成了一个USB 3.0 Type-C口、耳机输出及扬声器输出接口。音频编解码器采用新唐（Nuvoton）的NAU88C22。

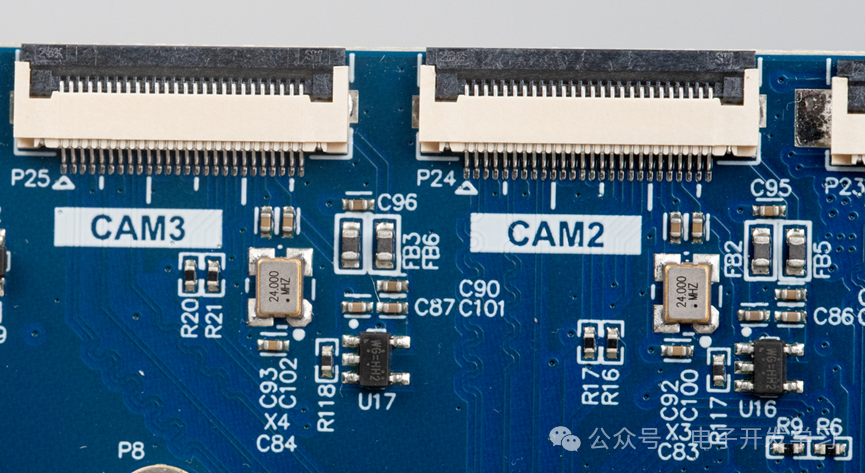

最引人注目的是板载五个MIPI CSI摄像头FPC接口（26Pin），其中一个为4-lane（每lane最高4.5Gbps），其余四个为2-lane（每lane最高2.5Gbps）。每个接口附近都配备了24MHz晶振和LDO供电电路。

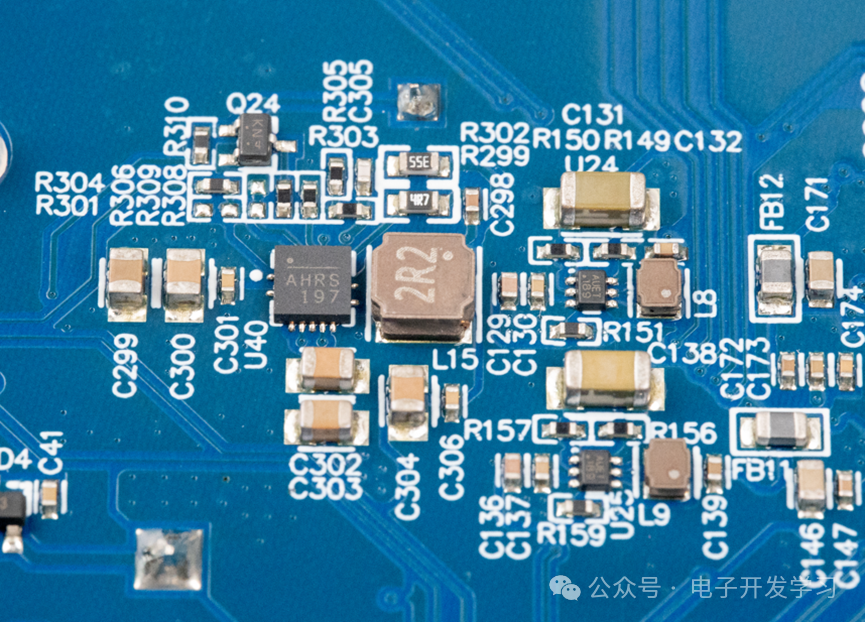

板子背面设计同样规整。主要部件包括两颗MPS的MP8765 Buck降压芯片、一个MIPI DSI显示输出接口、一个SIM卡槽（配合M.2扩展模块使用），以及一颗恩智浦（NXP）的I2C接口I/O扩展器PCAL6524HEAZ。

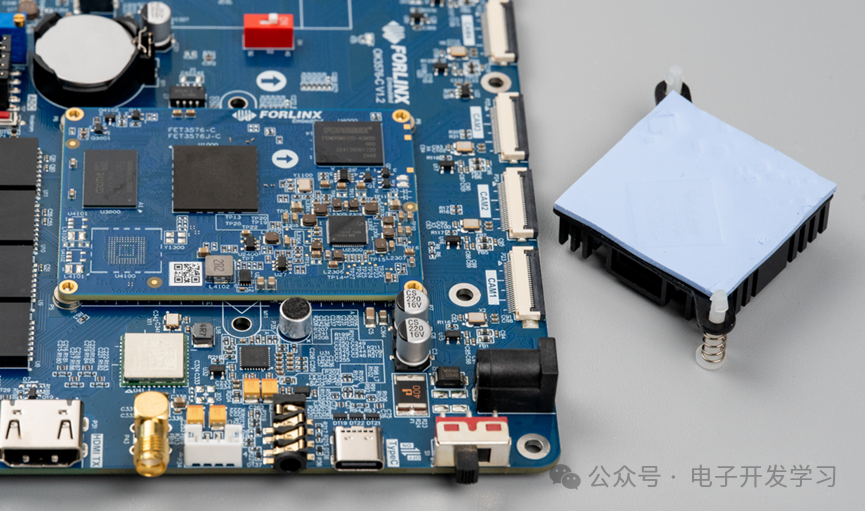

核心板通过超薄型板对板连接器（高度约1.5mm）与底板连接，并覆盖有铝合金散热器。取下散热器后，可见一颗爱普生（Epson）的RX8010时钟芯片及RTC备份电池。
核心板正面主要集成以下关键器件：

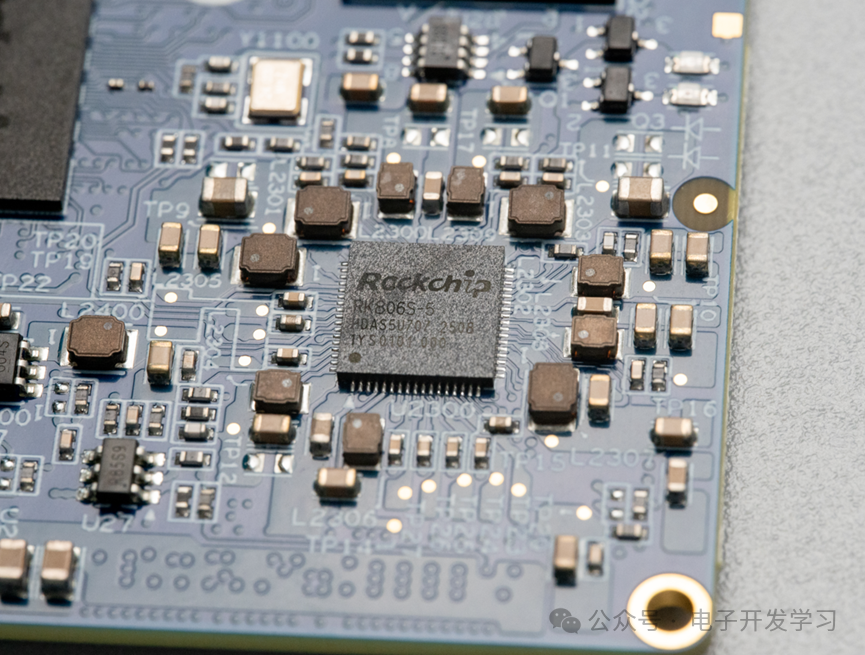

- Rockchip RK806S-5电源管理芯片（PMIC）
- Rockchip RK3576主控SoC
- 江波龙（Longsys）32GB eMMC颗粒（型号：FEMDRM032G-A3A55）
- 长鑫（CXMT）LPDDR4X内存颗粒（型号：CXDB4CBAM-ML-A）
无论是核心的嵌入式系统设计，还是外围丰富的网络与通信接口，这款RK3576开发板都展现了出色的硬件完成度。其接口全面，用料扎实，配合完善的软件资料，非常适合用于嵌入式学习、项目原型验证或工业物联网应用的前期评估。综合其硬件配置与369元的售价，确实具备很高的性价比。 |
