在全球半导体产业地缘政治重构与人工智能技术浪潮的交织驱动下,半导体制造设备(SPE)市场展现出极强的景气度。本文将以云栈社区的视角,为你深度剖析中日半导体设备的竞争格局。
根据世界半导体贸易统计组织(WSTS)的数据,2025年全球半导体市场规模达到 7720 亿美元,同比大幅增长 22.5%,而 2026 年在数据中心、高性能计算(HPC)及先进存储器需求的支撑下,市场预计将进一步飙升至 9760 亿美元,万亿美元大关近在咫尺。
这种终端芯片市场的繁荣,直接传导并放大了上游资本设备的投资热潮。全球半导体设备销售额在 2025 年达到了 1350.6 亿美元的历史高点,同比强劲增长 15%。
在这一轮资本开支周期中,中国与日本分别作为全球半导体设备的最大需求策源地与核心技术供给国,构成了全球产业链中独特的二元共生与竞争格局。
市场对比:全球最大需求侧与核心供给侧的深度透视
中国大陆凭借庞大的晶圆产能扩张基数和坚定不移的本土安全可控战略,连续第六年稳居全球最大半导体设备市场。
2025年,中国大陆的设备资本支出为 493.1 亿美元,较 2024 年的 495.5 亿美元微幅下滑 0.5%,但仍占据全球设备市场 36.51% 的绝对份额。中国市场表现出的极强开支韧性,其底层逻辑在于国内晶圆厂在成熟制程(如 28nm 及以上节点)的全面扩产,以及在特定先进存储与先进封装领域的逆势攻坚。
相比之下,日本半导体设备市场则呈现出“本土制造温和复苏,全球设备输出居于主导”的二重特征。2025年,日本本土半导体设备支出为 95.2 亿美元,同比实现 22% 的高速增长,这主要得益于日本政府重塑本土尖端制造生态(如台积电熊本晶圆厂、美光广岛产线升级)的资金补贴拉动。然而,日本在国际半导体版图中的支配地位主要体现在其作为全球“强卖方”的输出能力。
根据日本半导体制造设备协会(SEAJ)的统计,2025财年日本厂商制造的半导体设备(含日本国内及海外分支机构账单)全球销售额达到 4.91 万亿日元,同比增长 3.0%。
这表明,尽管日本本土晶圆厂制造规模无法与中国(包含中国台湾地区)相比,但日本设备厂在国际前道工艺与后道精密加工链中,拥有难以被替代的供给溢价和话语权。
在这种全球复苏与地缘政治拉扯的复杂背景下,中国设备市场表现为本土自主创新+产能国产替代的内生驱动,而日本则通过将核心设备深度嵌入台积电、美光、三星等全球先进产线的升级链条中,实现了产业规模的抗周期成长。
技术竞争:日本利基垄断与中国平台化策略
中日两国在半导体设备的技术光谱上,由于历史积累和产业切入点的差异,表现出了截然不同的演进逻辑和竞争格局。日本设备业呈现出“尖端利基高度垄断,产业链核心环节无可替代”的特点;而中国设备业则展现出“由成熟向先进、由单片向平台、多品类同步突围”的全面替代大潮。
日本半导体设备的技术特长与卡脖子护城河
日本半导体设备行业的底蕴在于其极高水平的精密机械工程、应用化学及材料科学底座。日本厂商在多个细分领域拥有全球近乎绝对的控制权:
在前道涂胶显影领域,TEL在与极紫外(EUV)和深紫外(DUV)光刻机的联动工艺中,斩获了全球近 90% 的市场份额,其技术迭代直接决定了先进制程曝光显影的精度。在湿法清洗(Cleaning)设备领域,迪恩士(SCREEN)和 TEL 凭借高选择比化学液洗涤、单片无损清洗技术,牢牢把持着全球高阶清洗机市场;
在计量检测与高精密光学领域,Lasertec在 EUV 掩膜版缺陷检测系统(包括 ACTIS 及 MATRICS 系列)上实现了全球 100% 的市场独占。由于尖端 logic 与高密度 3D NAND 制程中掩膜版微小瑕疵即会造成整批芯片报废,Lasertec 的检测良率管理构成了全球先进晶圆厂投产的刚性瓶颈;
在后道超精密研磨与切割(Dicing/Grinding)领域,DISCO占据了全球 70% 以上的市占率。随着 2.5D/3D 先进封装(如 TSV、CoWoS)以及 HBM 的爆发,晶圆厚度被压榨至几十微米以下,DISCO 极高精度的物理切割和薄片研磨工艺成为先进制程后道的标配;
在测试(Tester)领域,爱德万测试(Advantest)在 SoC测试机与存储测试机上展现出绝对技术壁垒,完全主导了高性能 AI 处理器和高速 DDR5、HBM 芯片的出厂良率检验。
中国半导体设备的创新发展与产业梯队特征
相比于日本设备对尖端利基的绝对控制,中国设备工业的崛起则带有鲜明的自主可控、平台化和重塑国产供应链的时代印记。
网上公开数据测算表明,中国半导体设备国产化率已从 2017 年的 13% 左右稳步提升至 2024 年的 20%,并于 2025 年上半年加速跨越 25%,预计 2025 年年底整体国产化率可冲击 30%。在 28nm 及以上成熟制程领域,中国厂商已基本实现了设备全覆盖。

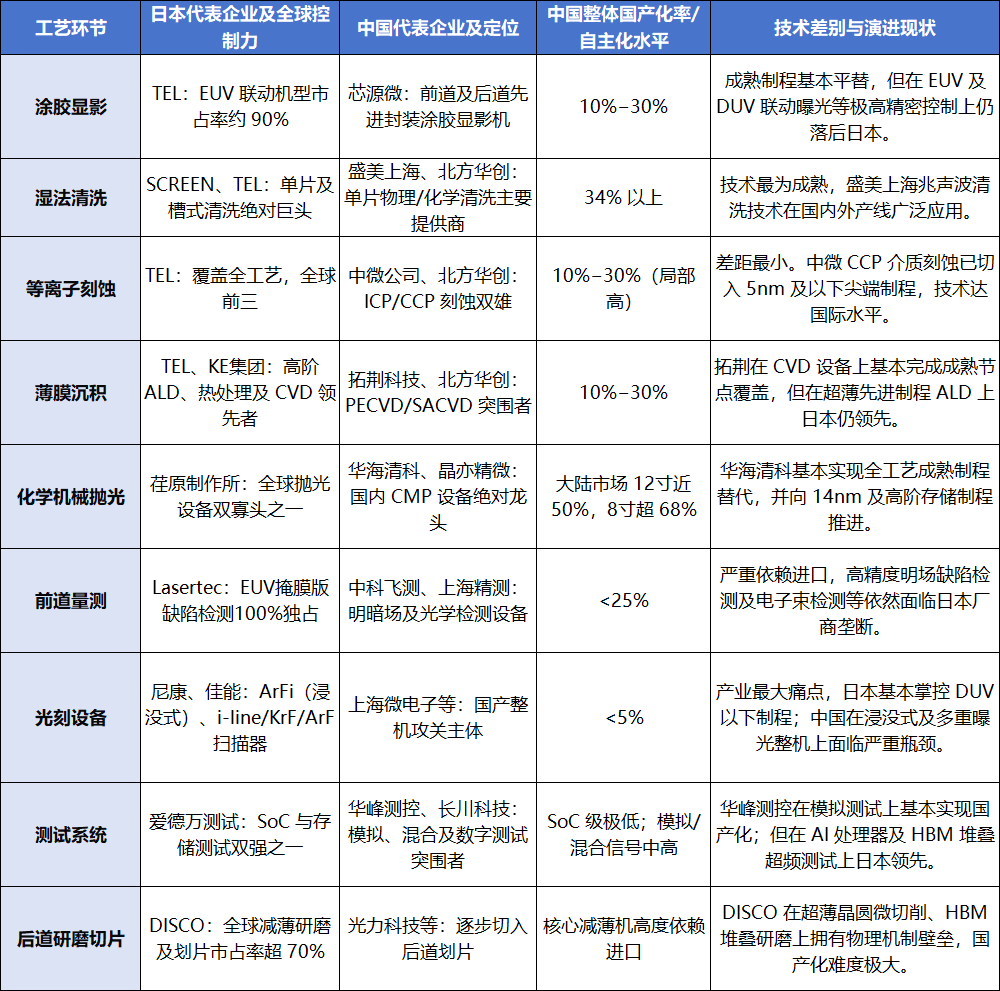

表:中日半导体设备各核心环节技术对比(信息来源各公司财报)
2026—2027年增长驱动力对比:AI技术奇点 vs. 自主可控深水区
进入 2026 至 2027 年,全球半导体行业正跨入以“[AI技术奇点] (https://yunpan.plus/f/29-1)爆发”和“地缘供应链深度拆分”为特征的双轨时代。由于所处政治及产业生态位的不同,中日两国半导体设备行业的增长动能表现出截然不同的传导机制。
日本:全球AI算力链扩张与本土先进产能复兴
对于日本设备行业,2026-2027 年的爆发力根植于全球 AI 超级周期对先进前道与先进封装的技术溢价拉动,辅以本土高额补贴下制造厂投资的复苏:
首先是全球代工巨头(如 TSMC、三星、Intel)在 2nm 及以下制程(如 GAA 纳米片架构、多重曝光工艺)以及 HBM、3D IC 先进封装上的全面量产。尖端晶圆物理结构的复杂化极大地拉升了对前道设备的用量与精度要求。Lasertec用于 EUV 先进工艺检测的 ACTIS 和 MATRICS 掩膜版检测系统,在经历了前期研发投资的“气泡滞后期”后,随着 2026 年 2nm 及 D2D 高密度集成的 HVM(量产)阶段到来,设备订单预计将步入密集兑现期;
其次是 AI 算力基建(GPU 架构)及 HBM 的爆发对测试与先进封装的极限拉动。AI 芯片的高测试复杂度和 HBM 堆叠中“已知合格芯片”(KGD)检验标准,导致测试时间成倍增加。爱德万测试(Advantest)在 System-on-Chip 测试和 HBM 存储测试领域的销售额正在迎来量价齐升。同时,以 DISCO 为代表的超精密减薄与划片设备,直接受益于先进 2.5D/3D(CoWoS)封装中硅中介层(Interposer)和 TSV 晶圆薄片处理步骤的成倍增长;
此外,日本本土的半导体复兴项目正在步入开支高峰期。受日本政府巨额政策补贴的吸引,2026-2027 年台积电熊本二期工程、Rapidus 2nm 北海道工厂、铠侠和美光先进闪存/DRAM 项目将全面释出订单。SEAJ 预测,日本本土设备市场账单将在 2027 财年同比增长 10% 达到 1.52 万亿日元,成为日本厂商在家门口稳定攫取的高额溢价区。
中国:全栈国产化与成熟制程产能壁垒
与日本不同,2026-2027 年中国半导体设备市场的增长动能则来自政策大基金三期落地、国产化创新发展以及在成熟制程领域构筑的绝对产能壁垒:
第一是美、日、荷对 14nm 及以下先进制程、涂胶显影、高阶刻蚀和清洗等环节限制的常态化,使得国内新建、扩建产线对“国产化率”更加重视。大基金三期千亿级资本在 2026-2027 年进入实质性投放期,国内代工厂和存储厂商在新线建设中表现出极强的国产倾斜惯性,即便在仍处于早期验证的高阶薄膜(CVD/ALD)、明暗场检测以及高能离子注入等“红区”设备上,也给予了国产样机前所未有的验证机会,极大加速了本土平台型设备厂的技术闭环和业绩爆发;
第二是成熟制程(如 28/45/55nm 及以上节点)的绝对产能扩张规模。规避先进制程受阻后,中国厂商大力转向新能源汽车、工业控制、智能物联网(IoT)所需的成熟节点芯片。2025年中国大陆仍维持近 500 亿美元的设备开支规模,新建大批成熟晶圆厂。在这些技术红利释放区,北方华创、中微、盛美等在 28nm 已取得全覆盖的厂商,通过建立起规模化装机成本优势和本地化响应,得到了市场的青睐;
第三是存储芯片(DRAM 与 3D NAND)国产替代的主动提速。中国存储芯片龙头(如长鑫、长江存储)正以超预期速度导入国产设备。数据显示,在 DRAM 存储领域,国产设备替代率已从 2018 年的接近 0% 跃升至 2024 年的 18%,预计 2025 年及 2026 年将轻松突破 23%。存储产线由于其高重复性的刻蚀与薄膜沉积工步,成为国内薄膜(拓荆)和刻蚀(中微、北方华创)最坚实的开支蓄水池。
总结
中日半导体设备的不同市场策略,是全球半导体产业格局重构的缩影。我国依托政策与资金支持,凭借体系化优势加大研发投入,已基本实现成熟制程设备国产化,龙头企业持续向 14nm 及更先进制程发起突破,逐步改变全球设备供需格局。日本企业不走全产业链路线,而是依靠长期技术积淀,在涂胶显影、清洗、检测、测试等细分核心环节构筑技术壁垒,形成高度垄断,把控全球先进产线关键环节。未来双方将长期处于差异化博弈状态:中国自下而上拓展市场、筑牢供应链防线,日本坚守尖端技术领域收割高端红利,二者的角力将持续重塑全球半导体设备产业版图。
参考资料
- Market Forecast Report Semiconductor and FPD Manufacturing Equipment Released in January 2026 (Fiscal years 2025 to 2027), https://www.seaj.or.jp/english/file/jan2026seajforecastforpress_e.pdf
- SEMI Reports Global Semiconductor Equipment Billings Reached $135 Billion in 2025, Up 15% Year-on-Year, https://www.semi.org/en/SEMI-Reports-Global-Semiconductor-Equipment-Billings-Reached-135-Billion-in-2025
