Python数据可视化：用Matplotlib绘制哑铃点图对比Q1与Q2销售

重要性 ★★★★☆
难度 ★★★☆☆

作为零售公司的数据分析师，你需要比较两个季度的销售业绩。公司已提供 Q1 和 Q2 各产品类别的销售数据，现在要创建一张哑铃点图，直观展示每个品类在两个季度间的销售变化。这张图需要清晰呈现两个季度的数值以及它们之间的差异。接下来使用 Python 生成样本数据、完成处理并绘图，整个过程要加上合适的标签和格式，让图表易于解读。

数据生成代码示例

import pandas as pd
import numpy as np

np.random.seed(42)
categories = ['Electronics', 'Clothing', 'Home', 'Books', 'Sports', 'Food']
q1_sales = np.random.randint(100, 1000, len(categories))
q2_sales = q1_sales + np.random.randint(-200, 400, len(categories))
data = pd.DataFrame({'Category': categories, 'Q1_Sales': q1_sales, 'Q2_Sales': q2_sales})

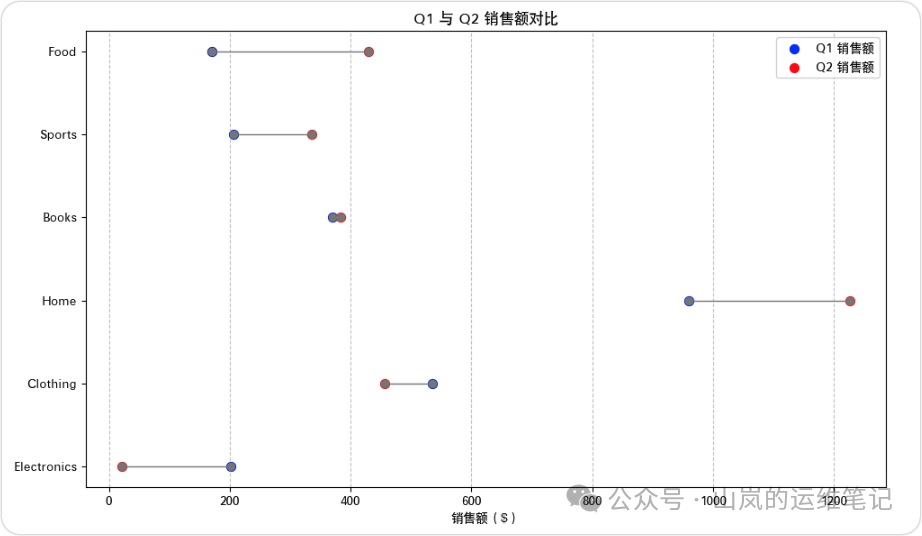

图表答案

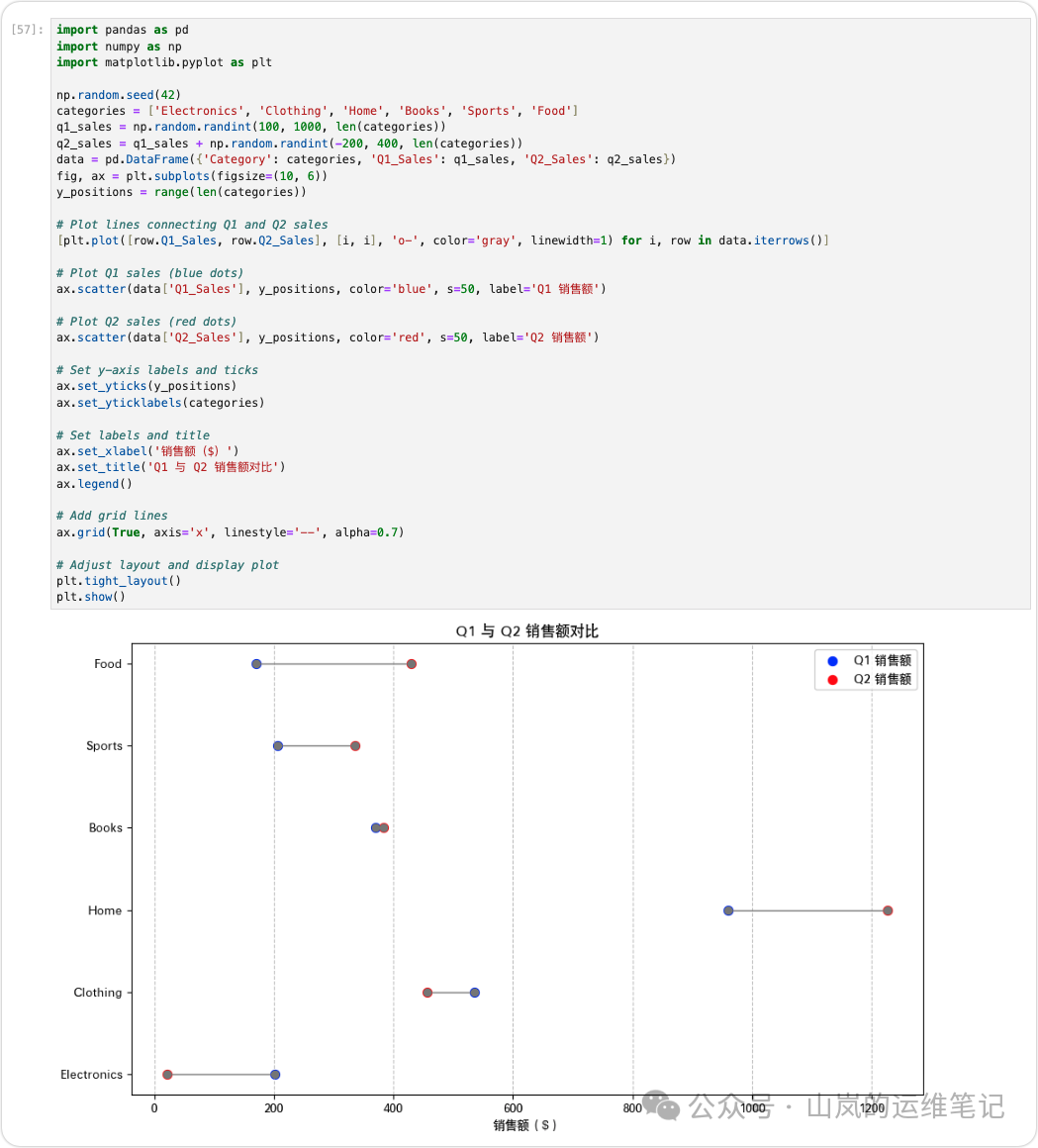

代码答案

import pandas as pd
import numpy as np
import matplotlib.pyplot as plt

np.random.seed(42)
categories = ['Electronics', 'Clothing', 'Home', 'Books', 'Sports', 'Food']
q1_sales = np.random.randint(100, 1000, len(categories))
q2_sales = q1_sales + np.random.randint(-200, 400, len(categories))
data = pd.DataFrame({'Category': categories, 'Q1_Sales': q1_sales, 'Q2_Sales': q2_sales})
fig, ax = plt.subplots(figsize=(10, 6))
y_positions = range(len(categories))

# Plot lines connecting Q1 and Q2 sales
[plt.plot([row.Q1_Sales, row.Q2_Sales], [i, i], 'o-', color='gray', linewidth=1) for i, row in data.iterrows()]

# Plot Q1 sales (blue dots)
ax.scatter(data['Q1_Sales'], y_positions, color='blue', s=50, label='Q1 销售额')

# Plot Q2 sales (red dots)
ax.scatter(data['Q2_Sales'], y_positions, color='red', s=50, label='Q2 销售额')

# Set y-axis labels and ticks
ax.set_yticks(y_positions)
ax.set_yticklabels(categories)

# Set labels and title
ax.set_xlabel('销售额（$）')
ax.set_title('Q1 与 Q2 销售额对比')
ax.legend()

# Add grid lines
ax.grid(True, axis='x', linestyle='--', alpha=0.7)

# Adjust layout and display plot
plt.tight_layout()
plt.show()

这段代码创建了一个哑铃点图，用于比较不同产品类别在两个季度之间的销售数据。以下是数据处理和可视化的详细步骤。

数据生成

使用 NumPy 为 Q1 和 Q2 生成随机销售数据。np.random.seed(42) 确保随机数据可重复，接着创建 pandas DataFrame 来存储类别名称和销售数据。

图表设置

使用 matplotlib 创建图表，设置图表大小为 10×6 英寸，并创建 y_positions 变量来确定每个类别的垂直位置。

绘制哑铃线

通过 plt.plot() 配合列表推导式，为每个类别绘制连接 Q1 和 Q2 销售的线段。这些线为灰色，两端带有圆形标记。

绘制销售点

使用 ax.scatter() 将 Q1 销售额绘制为蓝色点，Q2 销售额绘制为红色点，参数 s=50 设置点的大小。

Y 轴格式化

将 Y 轴刻度设置为与 y_positions 匹配，并用类别名称标记这些刻度。

标签和标题

添加 X 轴标签“销售额（$）”，设置图表标题，并添加图例以区分 Q1 和 Q2 销售额。

网格线

添加垂直虚线网格，便于读取具体销售数值。

最终调整

使用 plt.tight_layout() 自动调整图表布局，最后通过 plt.show() 显示图表。

这种可视化技巧能有效展示每个产品类别从 Q1 到 Q2 的销售变化。哑铃形状便于比较两个数值，连接线的长度对应变化幅度；蓝红颜色编码进一步提升了图表的可读性。

小知识

• 哑铃图（也称为 DNA 图或杠铃图）非常适合比较多个类别中的两个相关数值。
• 这种图表因其外观类似哑铃而得名：两个数据点由一条线连接。
• 哑铃图特别适用于商业环境中的前后对比，例如不同时间段的销售业绩。
• 在数据科学中，np.random.seed() 技术至关重要，它能保证可重复性，让别人也能生成相同的“随机”数据。
• matplotlib 高度可定制，除了哑铃图外，还可以创建各种统计图形。
• 在数据可视化中，“小倍数”原则（为不同类别重复相同的图表类型）同样适用于哑铃图。
• 本示例中的 pandas DataFrame 展示了其在处理结构化数据方面的多功能性，无论是分析还是可视化任务都能胜任。
