这个电路适合给电池安全充电，不容易损坏电池。它有两个核心功能：一是限制过高的充电电流，二是将电压钳位在预设值，防止过压。
目录
- 电路中主要使用的部件
- 恒压（CV）的工作原理
- 恒流（CC）的工作原理
- 涓流充电与满电状态
- 升级为高电流版本
- 高电流升级方向
电路中主要使用的部件

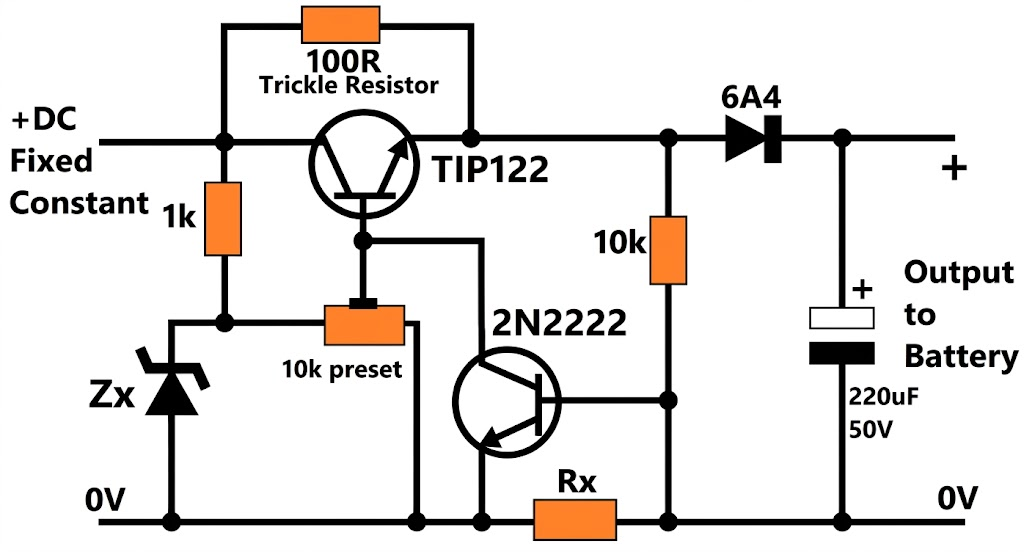

在这个电路中，TIP122 NPN 达林顿晶体管作为主通元件，负责电流输出；2N2222 晶体管用于电流感应和限流。为了固定最大电压，使用了齐纳二极管 Zx 和一个 10k 预设电位器。
Rx 电阻用于检测电流，100 欧姆电阻用于涓流充电。输出端放置一个 6A4 二极管，当输入电源断开时，可以防止电池电流倒灌进电路。
最后，用一个 220uF 50V 电容做输出滤波。
恒压（CV）的工作原理
正直流输入首先通过 1k 电阻进入 TIP122 的基极，使晶体管导通。
齐纳二极管 Zx 产生固定的电压参考点。通过调整 10k 预设电位器，你可以按 12V 电池需求轻松设定精确的输出电压，例如 13.8V 或 14.4V。
当输出电压达到设定值时，基极驱动被控制，电压不会继续上升。
恒流（CC）的工作原理
所有从电池返回的电流都经过 Rx 电阻接地。根据欧姆定律，Rx 两端会产生电压降，这个电压降直接连接到 2N2222 的基极和发射极。
当充电电流过高时，Rx 两端的电压降约为 0.65V，此时 2N2222 会自动导通。一旦 2N2222 导通，它会把 TIP122 的基极拉向地。
于是 TIP122 获得的基极电流减少，从而限制了总充电电流。
最大电流限制公式很简单：Rx = 0.65 / 最大电流。
涓流充电与满电状态
当电池充满时，电压上升，充电电流会自动下降。由于电流变小，Rx 两端电压降到 0.65V 以下，2N2222 完全关闭。
此时电路维持在设定的恒定电压。即便 TIP122 阻断了主电流导通，100 欧姆的涓流电阻仍会持续向电池输送极小电流，让电池保持满电且不会过充。
升级为高电流、CC、CV 电池充电器版本

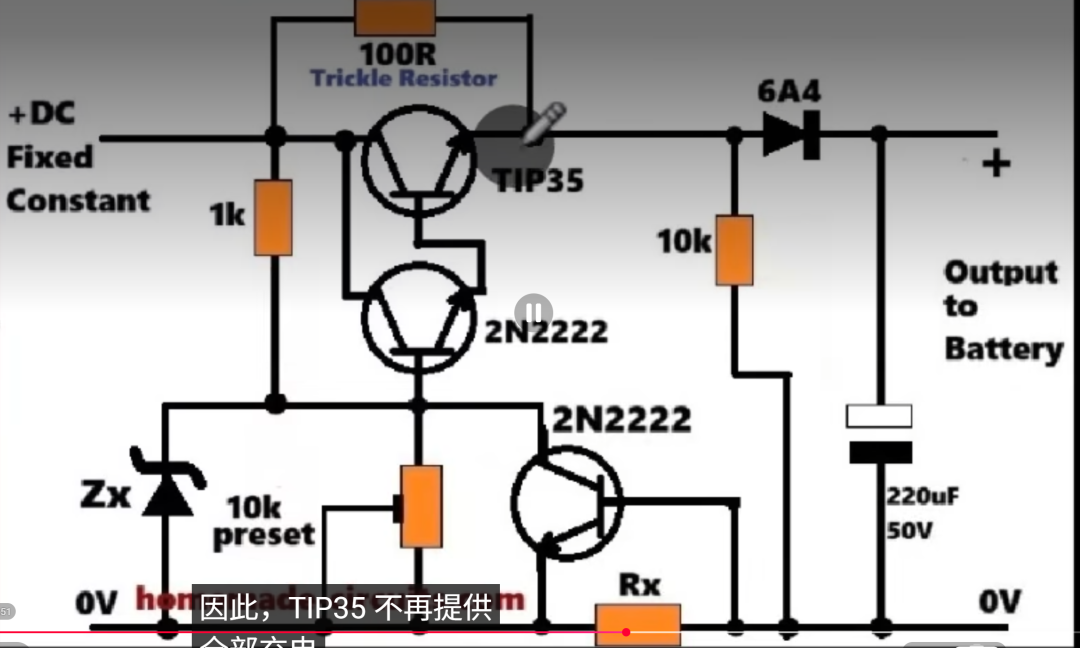

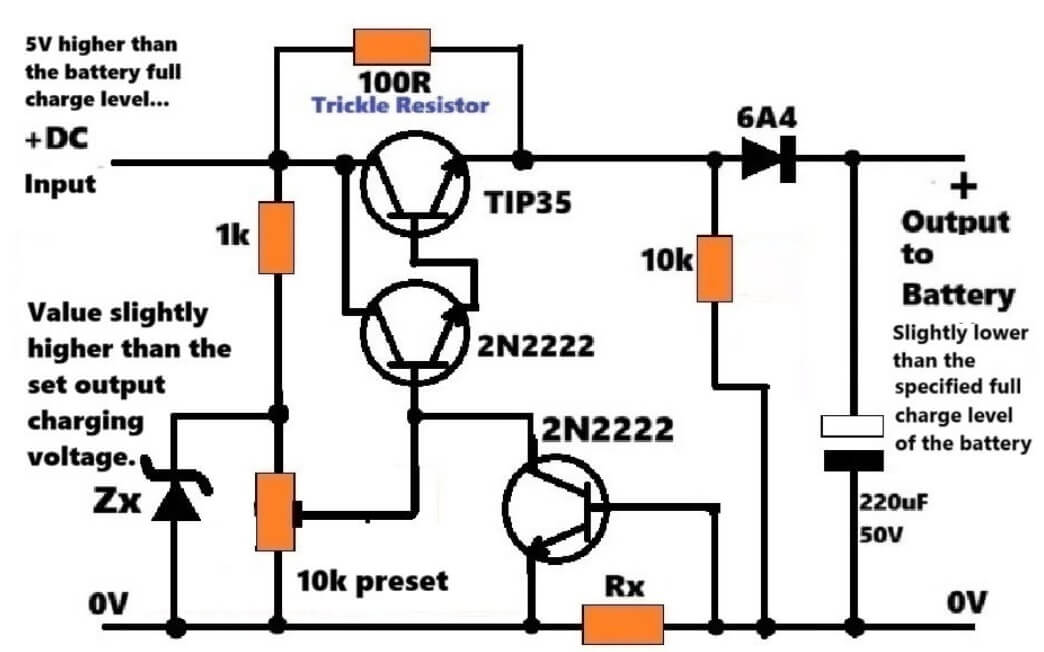

上面这个带涓流充电的最简 CC/CV 充电器，可以把 TIP122 换成 TIP35，2N2222 保持不变，就能升级到最高 10A 的高电流版本，电路如下：
更适合的高电流升级方向
如果只是学习，可以继续用线性方案；如果要实用，建议：
- 基准用 TL431；
- 恒流/恒压用运放 + 功率管；
- 加反接保护、过温保护、保险丝；
- 锂电必须加专用充电管理 IC 和保护板。
|
