一根双绞线怎么跑到1000Mbps？车载以太网PHY物理层入门

这篇要解决的问题很直接：车里那根只有 2 根芯的线，凭什么能同时收发、还能一路跑到千兆？读完你就能讲清楚回声消除在做什么、PAM3 为什么偏偏是三个电平、主从握手为什么一步都不能省。

先算一笔线束的账

把办公室的网线剪开，里面是 8 根芯——四对双绞线。

车里那根以太网线剪开，只有 2 根芯，连屏蔽层都没有。

同样的百兆带宽，铜的用量只有四分之一。千兆也一样：办公室的千兆以太网（IEEE 802.3ab）需要四对线同时工作，而车里的 1000BASE-T1（IEEE 802.3bp-2016）只用一对线就能搞定。

少掉的这几根铜线，背后是一笔实打实的账：更少的铜、更细的线束、更小的连接器、更短的装配工时。整车减重从来不是靠"把线做细一点"来实现的，而是靠少拉几根线。CAN 那边（ISO 11898）已经把一帧数据压到了 8 字节，但线的数量省不掉——省线的唯一路径，就是让"一对线干两对线的活"。

代价也摆在那里：信号余量变少了。办公室里靠"多几对线分摊"的做法，在车上根本没有空间。车载 PHY 必须在更差的通道、更严苛的电磁环境下，用更少的线做出同样的速率——这就是整篇文章的出发点。

一、同样叫以太网，车载版差在哪

先把两个"同名不同物"的概念拆开来看。

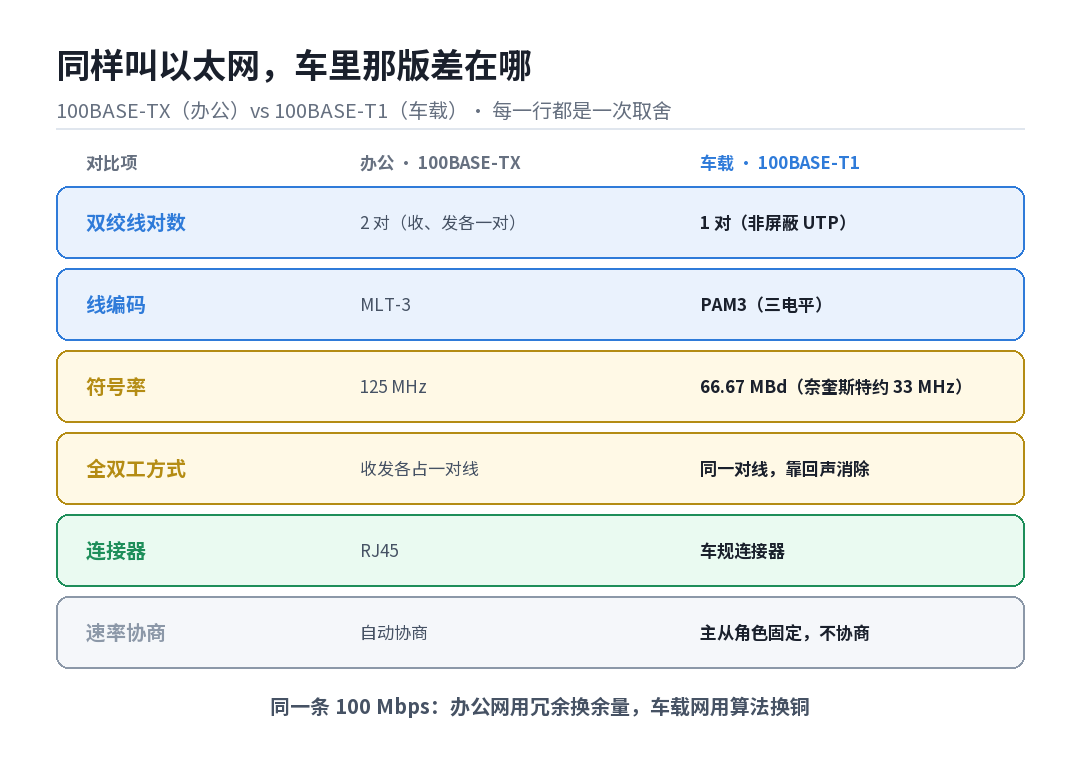

你办公桌上最熟悉的 100BASE-TX：两对双绞线，一对专门发、一对专门收，采用 MLT-3 编码，符号率 125 MHz，接头是 RJ45，插上之后自动协商速率。

而车里跑的 100BASE-T1（IEEE 802.3bw-2015，Clause 96）：一对非屏蔽双绞线，收发都在这对线上完成，采用 PAM3 编码，符号率 66.67 MBd，接头是车规连接器，速率不协商——一端固定为主节点（Master），另一端固定为从节点（Slave）。

以上差异可以归纳成两类：前两条是"物理上的省"，后两条是"设计上的换"。

省线：一对线同时收发，直接砍掉了另外几对。

省屏蔽：符号率从 125 MHz 降到 66.67 MBd，奈奎斯特频率约 33 MHz——辐射频谱整体下移，非屏蔽双绞线就够用了。

换掉自动协商：车内拓扑在出厂时就已确定，不需要动态协商，既省了协商时间，也去掉了一个不确定性来源。代价是配置错误时直接连不上——"两端都配成主"是系统集成中真实发生过的低级错误。

换掉隔离变压器：办公室里那颗隔离变压器，在车上被替换成了共模扼流圈（CMC），只滤共模、不动差模。

一句话总结：办公以太网的设计目标是"用冗余换余量"，而车载以太网的目标是"用算法换铜"。

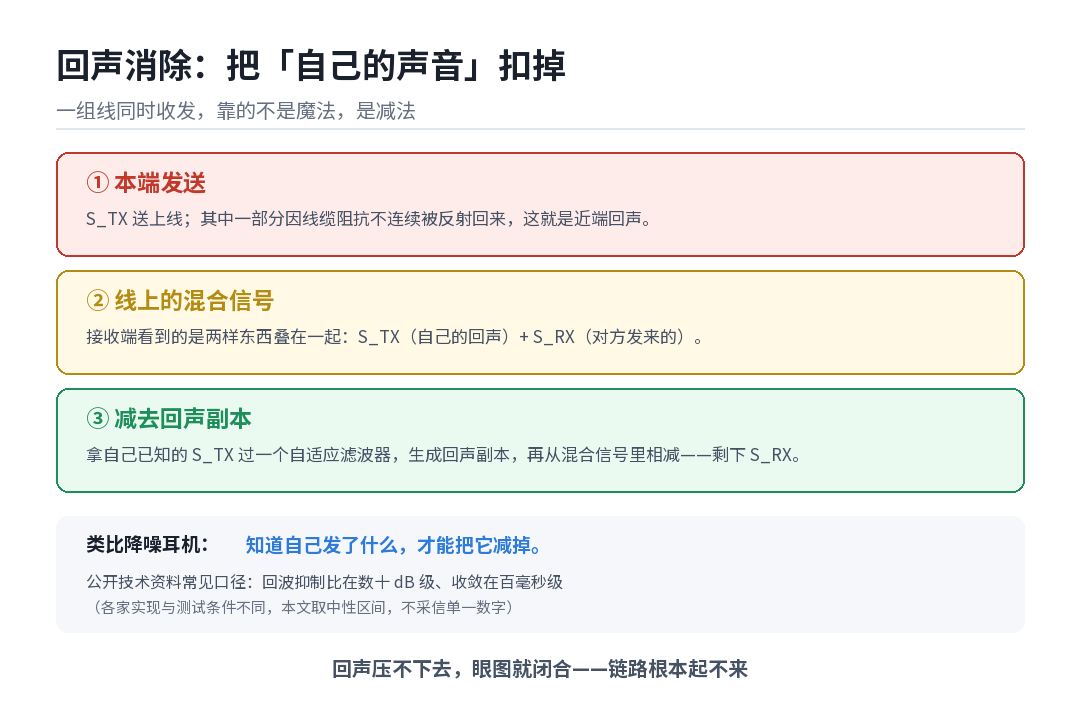

二、回声消除：把"自己的声音"扣掉

一对线怎么做到同时收发？两端同时说话的时候，线上的电压是叠加的——你听到的是"对方的信号 + 自己的回声"。

100BASE-T1 的解法非常像降噪耳机：自己发了什么，自己是知道的，那就把它减掉。

整个过程分三步：

1. 本端发出 S_TX。其中一部分会因线缆阻抗不连续而被反射回来，这就是近端回声。

2. 接收端看到的是混合信号：S_TX（自己的回声）+ S_RX（对方发来的）。

3. 本端拿自己已知的 S_TX，过一个自适应滤波器，生成一份"回声副本"，再从混合信号里减掉——剩下的就是 S_RX。

关键在于"自适应"三个字：线缆长度、连接器数量、温度都会改变回波特性，所以滤波器系数必须在链路建立时收敛一次，传输过程中还要持续微调。

具体数字各家实现与测试条件各不相同：公开技术资料中，回波抑制比的常见口径从数十 dB 到 60 dB 以上都有，收敛时间在百毫秒量级。这里不采信任何单一数字，但有一点必须记住：回波压不下去，眼图就会闭合，链路根本起不来。

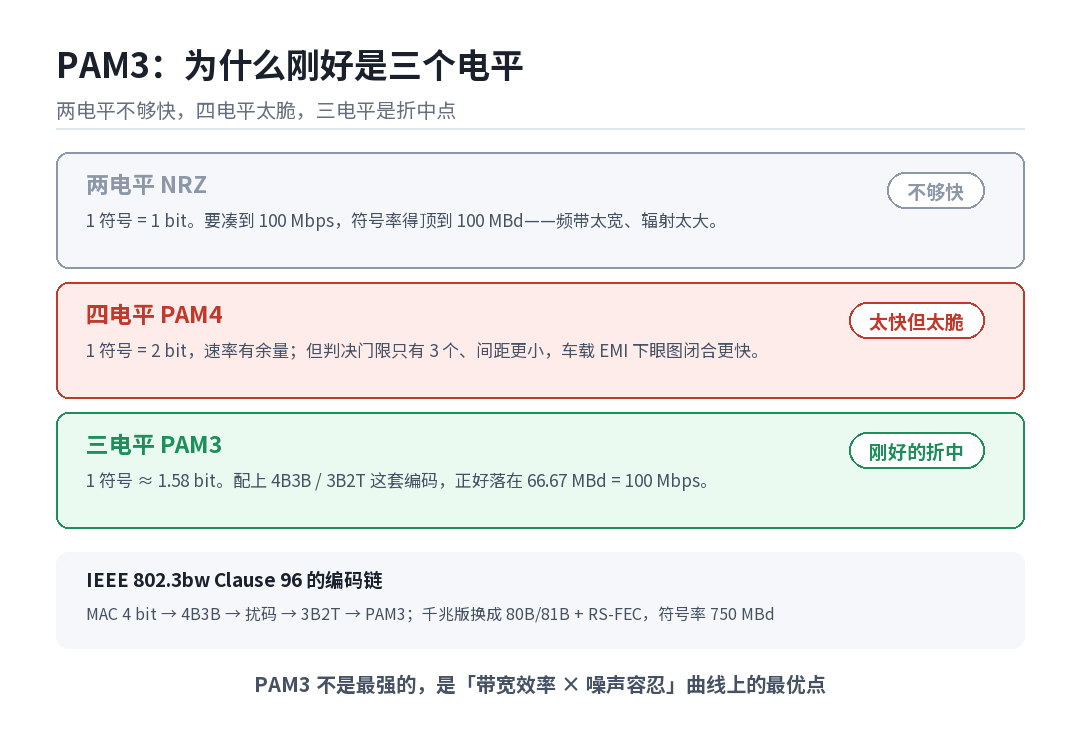

三、PAM3：为什么刚好是三个电平

编码这一层，是最容易被讲错的地方。

先纠正一个流传很广的错误：网上不少文章说"1000BASE-T1 用的是 PAM5"。这个说法不对。IEEE 802.3bp（Clause 97）写得很清楚——1000BASE-T1 用的仍然是 PAM3，符号率 750 MBd。真正用 PAM5 的，是办公室那条四对线的 1000BASE-T（802.3ab）。以后看到"车载千兆用 PAM5"，基本可以判定是抄错了。

那为什么偏偏是三个电平？

两电平（NRZ）不够快：一个符号只携带 1 bit，要凑到 100 Mbps 就得把符号率顶到 100 MBd，频带太宽、辐射太大。

四电平（PAM4）太快但太脆：一个符号携带 2 bit，速率确实有余量，但电平间距更小，在车载电磁环境中眼图开口闭合得更快。

三电平（PAM3）是折中方案：一个符号携带 log₂3 ≈ 1.58 bit，配上 4B3B / 3B2T 这套编码，最终落在 66.67 MBd——正好凑出 100 Mbps。

把整条编码链走一遍：MAC 层送来 4 bit 并行数据 → 4B3B 把 4 bit 编成 3 bit（提升效率，同时保证直流平衡）→ 扰码器把长连 0 / 长连 1 打散，避免频谱尖峰 → 3B2T 把 3 bit 映射成 2 个三进制符号（-1 / 0 / +1）→ PAM3 驱动上线。接收端原路倒回来。

链路上的关键参数（66.67 MBd、4B3B、3B2T）都写在 IEEE 802.3bw 的 Clause 96 里。千兆版把最后一段升级为 80B/81B 分组编码加 RS-FEC 前向纠错（15 bit 扰码器、目标误码率 ≤ 10⁻¹⁰），符号率拉到 750 MBd——速率翻了 10 倍，但"三电平"这个选择没有变。

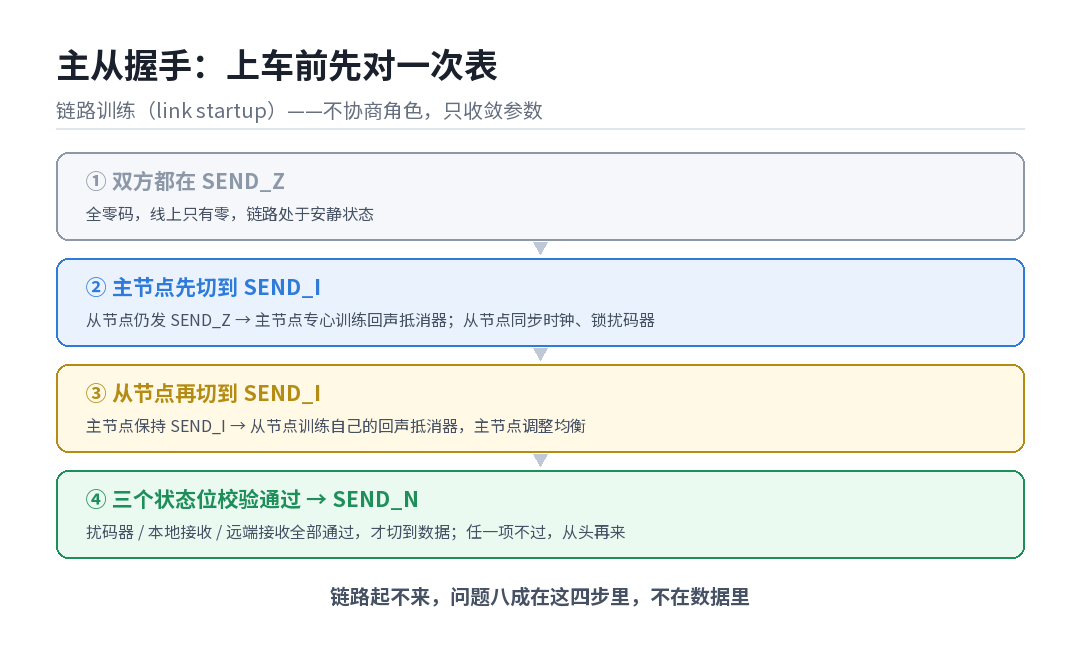

四、主从握手：上车前为什么必须"对一次表"

前两节讲的回声消除和电平判决，全部建立在一个前提之上：两端必须在同一时刻切换到下一个符号。

否则你减掉的那份"回声副本"，在时间上就会错位，减出来的结果什么都不是。

所以 100BASE-T1 在正式传输数据之前，要先走一遍链路训练（link startup）。注意，它不叫"协商"——角色没有协商的余地，主从关系是预先配好的：主节点用本地时钟定义发送节拍，从节点从收到的信号里恢复时钟。

握手过程使用三种信号：SEND_Z（全零码，线上安静）、SEND_I（PAM3 空闲符号）、SEND_N（数据或空闲符号）。

过程是严格编排的：

1. 主节点先从 SEND_Z 切到 SEND_I。 此时从节点仍在发送 SEND_Z，线上只有主节点的信号——主节点专心训练回声抵消器；从节点则借这个空闲流同步时钟、锁定扰码器、调整信号调理。

2. 轮到从节点切到 SEND_I，主节点保持在 SEND_I。角色互换：从节点训练自己的回声抵消器，主节点锁定扰码器、调整均衡。

3. 双方都在 SEND_I 之后，继续互发空闲符号，精细修正时序、均衡器和扰码器。

4. 最后一步是互相确认：扰码器状态、本地接收状态、远端接收状态——三个状态位全部通过，双方才一起切到 SEND_N，链路正式建立。任何一项不通过，从头再来。

整个过程公开资料给出的量级是百毫秒级（常见说法 100 ms 上下，也有 100–200 ms 的口径，不同实现差异较大）。对人来说无感，对调试的人来说非常关键——链路起不来的时候，问题八成不在数据，而在这四步里的某一步。

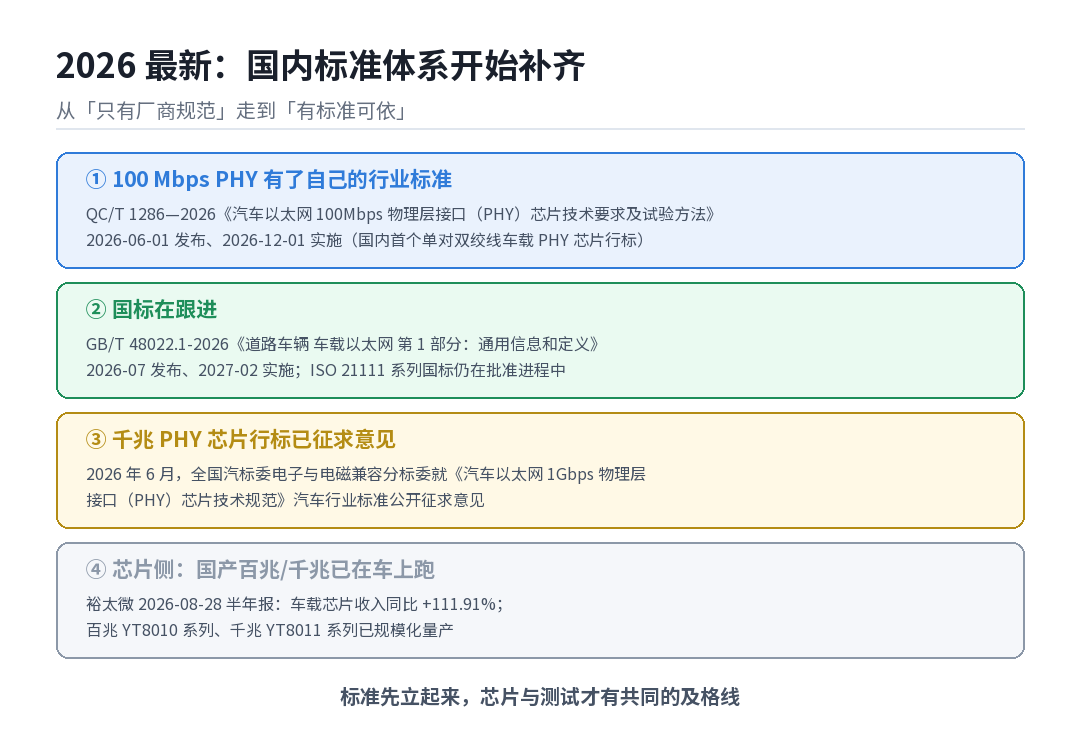

五、最新进展：2026 年，标准体系开始"补齐"

这一篇讲的是十年前就定下来的物理层技术，但 2026 年发生的事情，直接决定了它接下来在谁手里继续演进。

① 100 Mbps PHY 有了自己的行业标准。 《汽车以太网 100Mbps 物理层接口（PHY）芯片技术要求及试验方法》（QC/T 1286—2026）已于 2026 年 6 月 1 日发布、2026 年 12 月 1 日实施——这是国内首个针对单对双绞线汽车以太网 100 Mbps PHY 芯片的行业标准。

② 国标在跟进。 《道路车辆 车载以太网 第 1 部分：通用信息和定义》（GB/T 48022.1-2026）2026 年 7 月发布、2027 年 2 月实施；等同采用 ISO 21111 的系列国家标准仍在批准进程中。2026 年 6 月，全国汽标委电子与电磁兼容分标委还就《汽车以太网 1Gbps 物理层接口（PHY）芯片技术规范》行标公开征求意见。

③ 芯片侧：国产百兆/千兆已经在车上跑。 据裕太微 2026 年 8 月 28 日半年报（媒体口径）：上半年营收 3.24 亿元、同比增长 46.21%，车载芯片业务同比增长 111.91%；百兆 PHY（YT8010 系列）与千兆 PHY（YT8011 系列）已实现规模化量产，车载 TSN Switch 芯片已获得 10 多家整车厂定点。

④ 测试工具在跟上。 据市场研究机构 PW Consulting 梳理，是德科技（Keysight）2026 年 3 月发布新一代车载网络测试方案，包含 10BASE-T1S 接收机一致性测试组合，以及覆盖 10BASE-T1S 到 10GBASE-T1 的 nGBASE-AU 光方案——测试能力先到位，量产验证才有据可依。

至于"市场规模""渗透率"这类数字：各机构口径差异极大，这里同样不采信任何单一数字。但有一条定性结论各家一致：单对以太网的用量在往上走，物理层正在从"厂商规范"走向"有标准可依"。

收尾：这不是"一根线"，是一套算法

回到开头那笔账。

省掉几根铜线，靠的不是线材本身做得更好，而是把办公以太网交给硬件冗余的那部分活儿，转交给了 PHY 内部的 DSP：回声抵消、自适应均衡、时钟恢复、PAM3 判决——几百个滤波器系数，在上电后的几十到几百毫秒内自己收敛完成。

作为上层开发者，你甚至看不到它，也不需要看到它——上层看到的仍然是一个标准的全双工以太网接口，TSN（802.1AS / Qbv / Qav）直接往上叠加即可。但有一件事值得记住：车载以太网里很多"玄学问题"，根子其实都在物理层那几百个系数上。插上线不通、跑了几天开始丢包、换一批板子就复现不了——先检查链路是否真的训练完成，再排查通道（线束、连接器、共模扼流圈）有没有让回波超出预算。千兆比百兆对通道敏感一个量级，这也是千兆工程上几乎必须用屏蔽线的原因。

附：面试怎么讲这道题

面试官问"100BASE-T1 和普通以太网有什么区别"或者"一根线怎么做到全双工"，30 秒的答题骨架：

1. 先给物理差异：办公 100BASE-TX 两对线（收发各一对）+ MLT-3；车载 100BASE-T1 一对非屏蔽双绞线 + PAM3（66.67 MBd）+ 4B3B / 3B2T，收发同线。

2. 再给原理：同线全双工靠回声消除——接收端用自己已知的发送信号构造回声副本、从混合信号中减掉，留下远端信号；代价是 PHY 内部要做自适应滤波，链路建立时必须先训练收敛。

3. 最后给工程含义：主从角色固定 + 链路训练是标准动作，所以调试第一步看链路状态而不是抓包；速率越高对通道越敏感，千兆基本要屏蔽线。

可能被追问的点：

• 1000BASE-T1 用什么调制？→ PAM3，750 MBd，配 80B/81B 编码 + RS-FEC。不是 PAM5——PAM5 是办公室四对线的 1000BASE-T（802.3ab）。这个误区非常普遍，答对就是加分项。

• 回波抑制比到底多少？→ 取决于厂商实现与测试条件，公开资料从数十 dB 到 60 dB 以上都有。回答"量级"比报精确数字更专业，顺势说明它决定的是眼图张开度。

• 主从配反了会怎样？→ 链路训练直接过不了、起不来。这不是偶发故障，而是配置错误——量产前应写进 ECU 上电自检清单。
