台积电5nm与7nm制程深度对比：性能、能效与晶体管密度解析及其在华为麒麟9000芯片中的应用

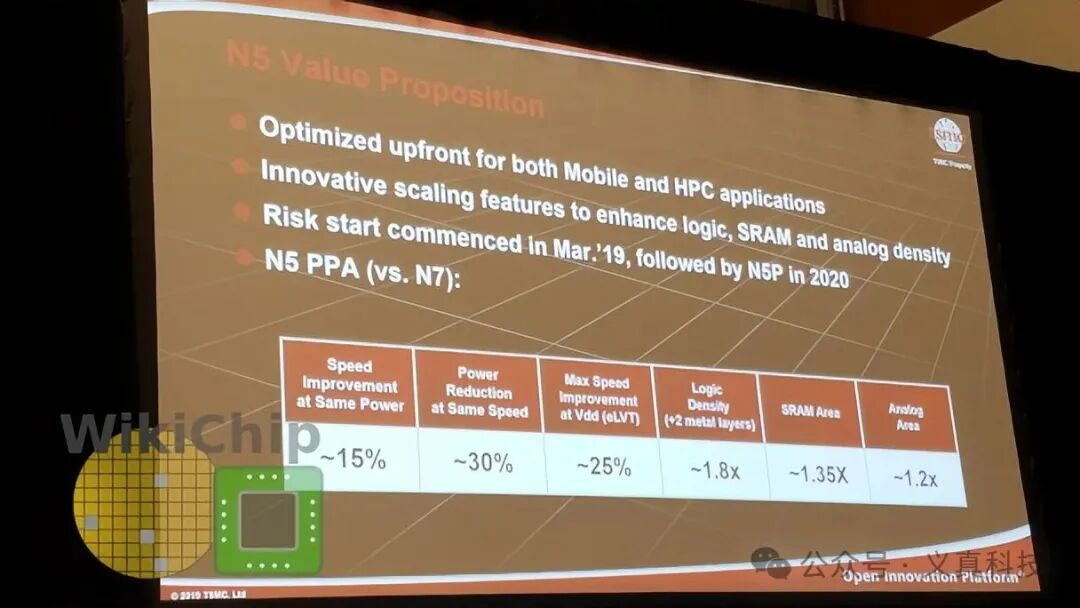

台积电的5nm制程工艺相较于前代的7nm工艺，在性能与能效方面实现了显著提升。根据官方数据，在相同功耗下，5nm工艺可使芯片频率提升约15%；而在相同频率下，则能降低约30%的功耗。这意味着采用该先进工艺的芯片能够在提供更强性能的同时，有效控制能耗与发热。

然而，在评估具体芯片表现时，需要综合考虑软件优化带来的影响。例如，某些测试是在新一代移动操作系统环境下完成的，其底层的系统级优化可能成为影响最终性能表现的重要变量。这在一定程度上也体现了终端厂商的策略：通过深度的软硬件协同设计，可以在一定程度上弥补或放大硬件基础的特性，这种思路在追求极致能效比的云原生与基础设施领域同样至关重要。

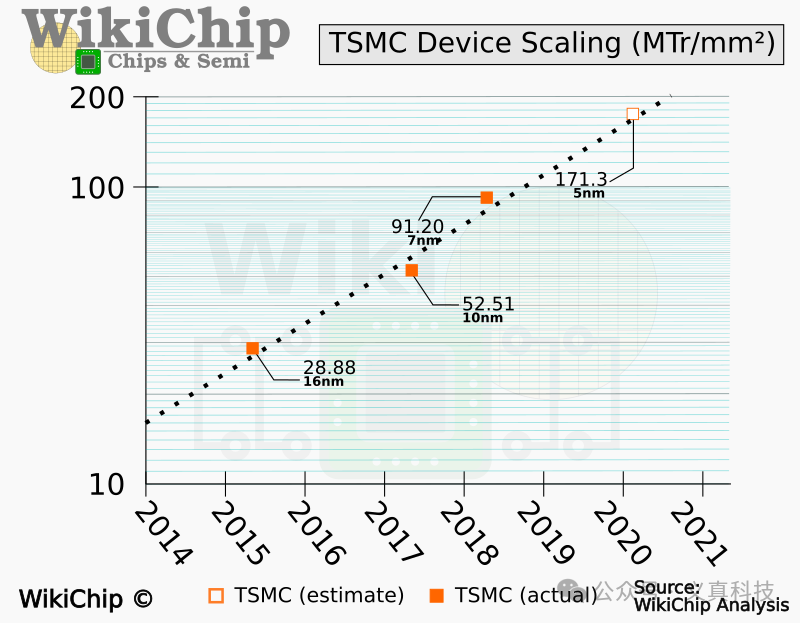

另一个衡量制程工艺先进性的关键指标是晶体管密度。如下图所示，台积电5nm工艺的晶体管密度相比7nm工艺提升了约88%，提升幅度接近一倍。更高的密度意味着在单位面积内可以集成更多晶体管，为芯片设计带来更大的灵活性和性能潜力，这也是支撑现代复杂计算，尤其是人工智能与机器学习应用对算力需求的基础。

因此，在华为麒麟9000等高端芯片中，台积电5nm工艺为其提供了强大的物理基础。厂商在此基础上的系统级调优，进一步释放了硬件的潜力，共同塑造了最终的用户体验。
