Synaptics SR200 边缘 AI MCU 发布：集成 DRAM，内置开源 Coral NPU

10 月 20 日，Synaptics 在圣何塞 Tech Day 上正式发布 Astra SR200 系列，并将这一类产品命名为 xMCU。官方对它的定位很明确：介于传统 MCU 与带 Linux 的应用处理器之间。

三条产品线引脚彼此兼容，共用一套 SDK，开发者的切换成本被压得很低。

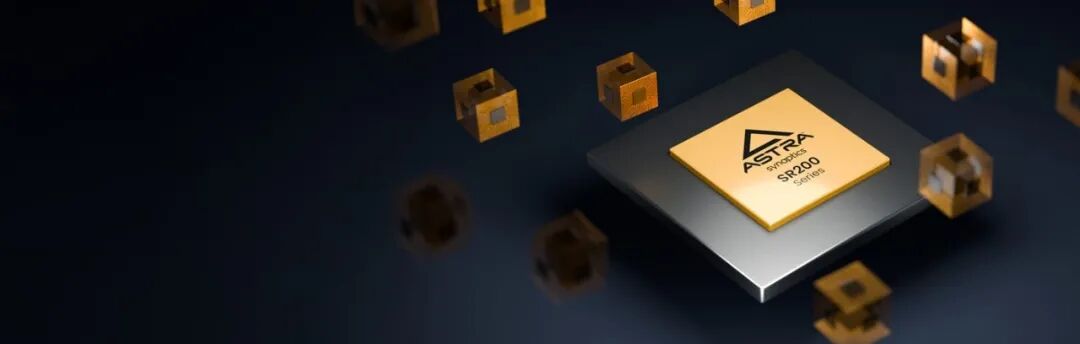

图 1：Astra SR200 芯片渲染图。图片来源：Synaptics 官网

一、三颗芯片的核心差异

SR200 系列由 SR210、SR230、SR250 三档组成，具体规格如下：

项目	SR210	SR230	SR250
高性能核	Cortex-M85 400MHz	600MHz	800MHz
高性能域 SRAM	4MB	5MB	6MB
低功耗核	Cortex-M52 100MHz	150MHz	200MHz
低功耗域 SRAM	1MB	1.5MB	2MB
Torq NPU	200 GOPS	300 GOPS	400 GOPS
目标场景	常开语音、单摄或单屏	视觉加显示，可选 HiFi5	双视觉加双显示

这张表的数据来自 Synaptics 官方博客的分档表。产品简介中写的是“最高 8MB 共享 SRAM”，把表中两行 SRAM 相加就能对上：SR250 是 6MB 加 2MB，正好 8MB；SR210 则为 5MB。

官方把 M85 一侧的 SRAM 标为 ILP SRAM，M52 一侧称为 ULP SRAM。

三档封装均为 FCBGA，引脚定义一致。用官方博客的话说，同一块硬件板卡就能覆盖整条产品线——从 SR210 直接换到 SR250 并不是难事。

二、封装里多了一颗 DRAM

SR200 采用多 die 系统级封装，把计算 die、混合信号 PMIC 以及高带宽内存 die 封在了一起。

传统 MCU 的模型尺寸长期受片内 SRAM 限制。SR200 的思路则是在 SRAM 之外再挂一颗定制 DRAM，容量口径为“可扩展至数百 MB”。

不过这个数字在传播中出了偏差。VentureBeat 10 月 20 日的报道原文将 256MB 归到了开发板名下：芯片最高 8MB SRAM，定制 DRAM 可达数百 MB，即将推出的 Coralboard SR 支持到 256MB。随后有中文报道把 256MB 直接写成了芯片规格。引用数据时，确实需要仔细核对对象。

功耗方面，Synaptics 声称同等负载下约为普通系统 DRAM 的三分之一。但 VentureBeat 在同一篇报道中也注明，独立测试尚未验证这个数字对整机续航的实际影响。

三、双核与四个电源域

从功能框图可以直读芯片的域划分逻辑。

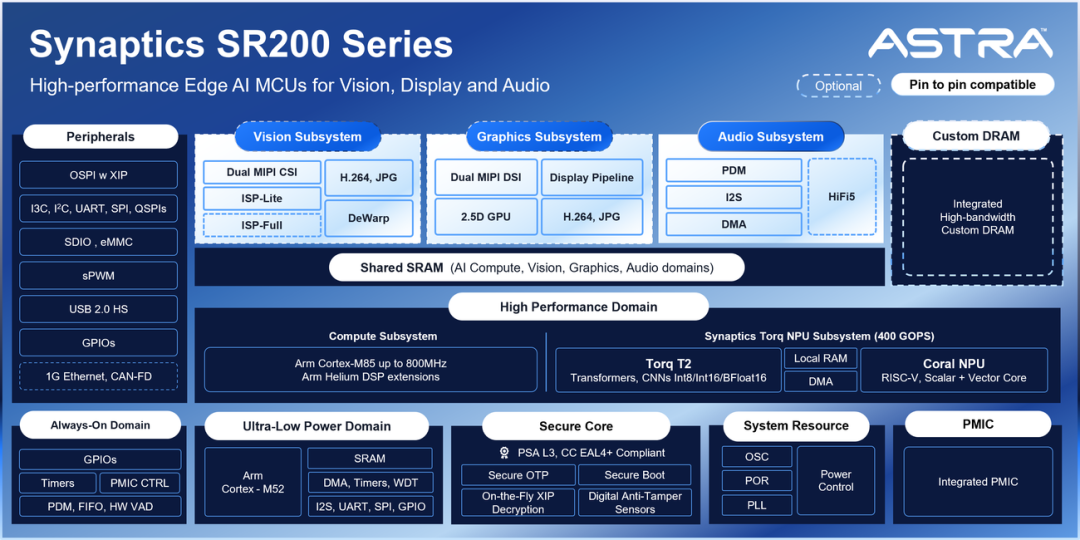

图 2：SR200 系列功能框图。图片来源：Synaptics 官网

高性能域放的是 Cortex-M85（最高 800MHz，带 Helium SIMD 扩展）、Torq NPU 子系统，以及视觉、图形和音频三个子系统。

视觉部分配备两路 MIPI CSI-2，每路 2 lane，单 lane 2.5Gb/s；双 ISP 各司其职，一路供机器视觉使用，一路给人眼看；H.264 和 JPEG 硬件编码也包含在内。

图形部分是一个 2.5D GPU 加显示管线，两路 MIPI-DSI，支持单屏 1920×1080@60Hz 或双屏 1920×1080@30Hz。

音频部分有 2 路 I2S/TDM 加 3 路 PDM，最多可接 6 个数字麦克风，另有一个 400MHz 的 Cadence HiFi 5 DSP，属于选配。

超低功耗域则容纳 Cortex-M52、SRAM、DMA、定时器，以及 I2S、UART、SPI、GPIO。

常开域负责 GPIO、定时器、PMIC 控制、PDM 和硬件语音活动检测。产品简介中还提到了一颗专用静音引脚。

安全域标注 PSA Level 3 与 CC EAL4+，包含安全启动、一次性可编程存储、XIP 实时解密、防拆检测和加密加速。需要注意的是，官方新闻稿的措辞是认证目标（certification targets），认证本身尚未完成。

电源管理由片内集成的混合信号 PMIC 负责，支持 DVFS。官方描述为四个相互独立的电源域。

外设阵容相当齐全：6 路 UART、6 路 I2C、2 路 I3C、6 路 SPI、2 路 QSPI、2 路 SDIO 3.0、140 个以上 GPIO，以及双角色 USB 2.0。工业版另外加入千兆以太网（RMII 或 RGMII，带 IEEE 1588 TSN 和 802.3az）和 2 路 CAN-FD。

Arm 边缘 AI 执行副总裁 Chris Bergey 在官方新闻稿中确认，把 M85 和 M52 放进同一颗芯片，这在业界还是第一次。

四、NPU 来自 Google Research

Torq NPU 子系统由两部分组成：Synaptics 自有的 Torq T2，加上 Google Research 的 Coral NPU。框图标注 Coral NPU 是 RISC-V 标量核加向量核，旁边配有独立的 Local RAM 和 DMA。

Coral NPU 是 Google Research 以 Apache 2.0 协议开源的 IP，Google 自己并不生产这款芯片。开源时间是 2025 年 10 月 15 日，由 Google Research 和 Google DeepMind 联合发布，不收取授权费，也没有版税。

公开的架构描述显示，Coral NPU 基于 32 位 RV32IMF_Zve32x，走 AXI4 总线，四级流水。它由三块组成：可 C 编程的标量核、兼容 RISC-V 向量扩展 1.0 的 SIMD 向量协处理器，以及负责乘加运算的矩阵协处理器。

Synaptics 是 Google 的第一个商业硅合作伙伴。就在 Google 开源 Coral 的同一天，Synaptics 发布了 Astra SL2610——这是 Coral 架构的首次量产实现，Torq NPU 算力达到 1 TOPS。SR200 搭载的则是第二代 Coral IP，Google Research 的说法是带 RISC-V 向量核。

这里必须跟旧的 Coral Edge TPU 区分开。Edge TPU 是 Google 自研的固定功能 ASIC，配套私有编译器，输出的是 Google 自家的 TensorFlow Lite 变体，仓库已经进入归档状态。而 Coral NPU 是开放 RISC-V 核加 MLIR 工具链，两边编译出来的模型互不通用。

五、软件栈与目标模型

编译器叫 Torq，建立在 MLIR 和 IREE 两个开源项目之上，接受 PyTorch、JAX 以及 Google LiteRT 导出的模型。RTOS 选用 Zephyr。

官方列出的目标模型包括 Gemma 3 270M、Liquid AI 的 LFM2.5、Ultralytics 的 YOLO 系列。

其中 Gemma 3 270M 在 SR200 上的推理速度，Synaptics 给出的数据是 12 到 16 tokens/s，具体随量化方式变化。这个模型有 2.7 亿参数，其中 1.7 亿在嵌入层，1 亿在 Transformer 模块。Google 公布的数字是 INT4 量化版本内存需求约 240MB，BF16 版本约 400MB——这正好对应“数百 MB” DRAM 的容量定位。

六、哪些数字有出处

把口径拆开来看。

能核对到的：

• 三档 GOPS、内核主频、SRAM 分区。官方博客表格、新闻稿、产品简介三处一致。
• 8MB 共享 SRAM。产品简介写“最高 8MB”，与分档表 SR250 的 6MB 加 2MB 吻合。
• M85 与 M52 首次同片。Arm 高管在官方新闻稿中确认。
• Coral NPU 的开源协议与 RISC-V 构成。来自 Google 2025 年 10 月开源时的公开资料，多家媒体口径一致。
• Coralboard SL 售价 99.79 美元、DigiKey 有货。VentureBeat 查到的实际标价。

厂商自述、暂无第三方验证的：

• 内存功耗为普通 DRAM 的三分之一。
• Gemma 3 270M 的 12 到 16 tokens/s。
• 400 GOPS 的峰值算力。

算力横比还得看口径。ST 的 STM32N6 用自研加速器标称 600 GOPS，瑞萨 2025 年的 RA8P1 标称 256 GOPS。VentureBeat 在同一篇报道中提醒得对：这些峰值数字并不能直接说明谁跑真实模型更快。内存容量、功耗、软件兼容性和具体模型，每一项都会左右最终结果。

七、现状

SR200 目前处于样片阶段。Synaptics 既没有公布芯片价格，也没有给出量产时间表。

开发板有两块。Coralboard SL 基于 Astra SL2619，双 Cortex-A55 核，Torq NPU 1 TOPS，已通过 DigiKey 出货，价格 99.79 美元。

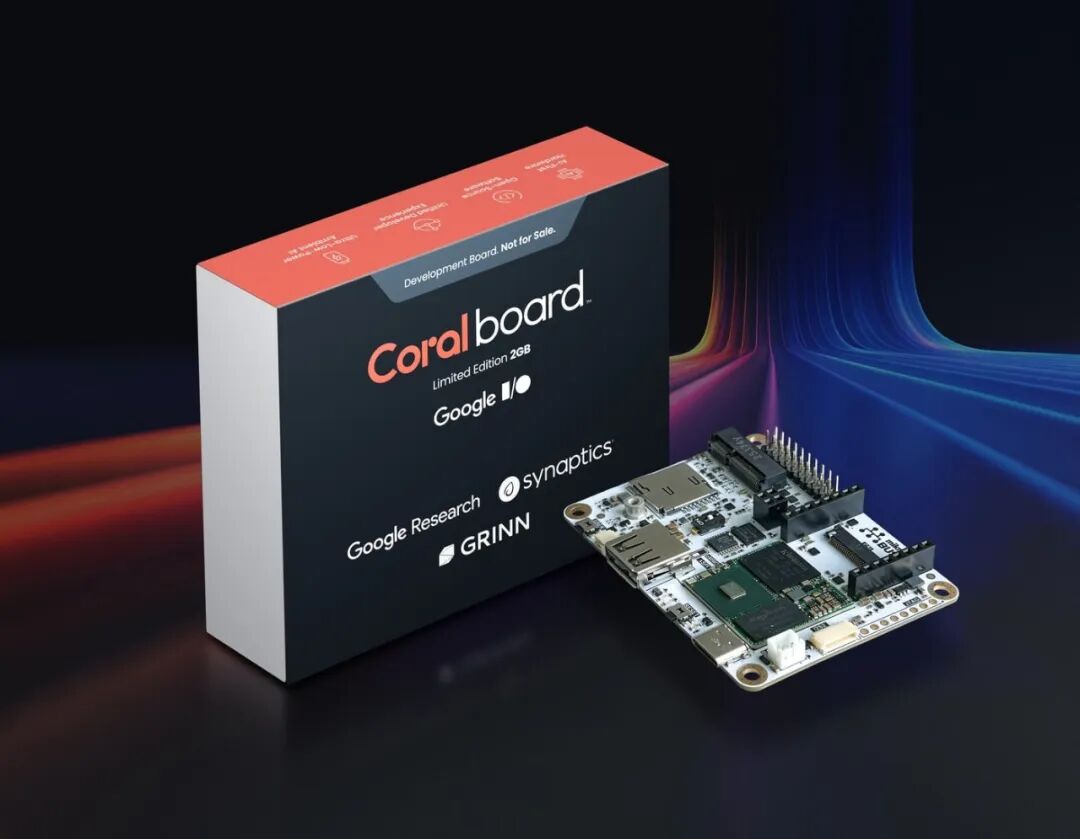

图 3：Coralboard 开发板，Google I/O 限量版，由 Google Research、Synaptics、GRINN 联合推出。图片来源：Synaptics 官网

Coralboard SR 则基于 SR250，在 Tech Day 上展出了样品，目前还没有出货。

公司层面还有一件事正在推进。onsemi 于 6 月 25 日签下收购 Synaptics 的协议，原方案为换股，企业价值约 70 亿美元。到了 10 月 1 日，方案改为全现金，每股 123 美元，总额约 57 亿美元。交易已获美国 FTC 批准，其他辖区仍在审查中，预计 2027 年中完成。

本文数据来源：Synaptics 官方新闻稿与产品简介（2025 年 10 月 20 日）、Synaptics 官方博客分档表、VentureBeat 2025 年 10 月 20 日报道、onsemi 与 Synaptics 2025 年 10 月 1 日联合公告、Google Coral NPU 2025 年 10 月开源资料。
