AI芯片编程三派：英伟达线程、谷歌算子、华为异构三核

导语

过去十年，单颗 GPU 的算力涨了大约 1000 倍，但真正拉开差距的，往往不是硬件本身，而是"怎么给芯片编程"。这篇文章想讲清楚一件并不反直觉的事：一个 AI 芯片的编程方式，其实是从它的硬件设计里"长"出来的，不是软件工程师拍脑袋决定的。 顺着这条线，你也能看懂国产 AI 芯片这些年最大的坎到底在哪。

一、方法论：编程模式从硬件"长"出来

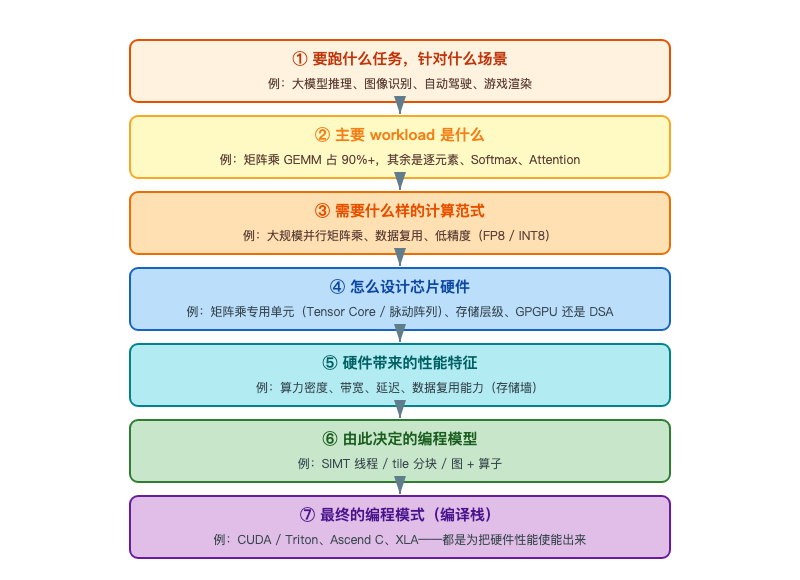

先给整篇文章一张地图。一个芯片的编程方式，可以看作这样一条推导链：

记住这条链，后面所有内容都是它的展开——硬件长什么样，决定了程序员怎么给它写代码。 而这一切背后有一个最高优先级的目标：把芯片的硬件性能发挥出来——从这个角度看，编程模式本质上是为硬件服务的。

二、AI 芯片怎么设计硬件

要理解"编程模式为什么长这样"，先得理解"硬件为什么长这样"。这一章讲硬件设计的三个基本问题。

2.1 一个核心：矩阵乘

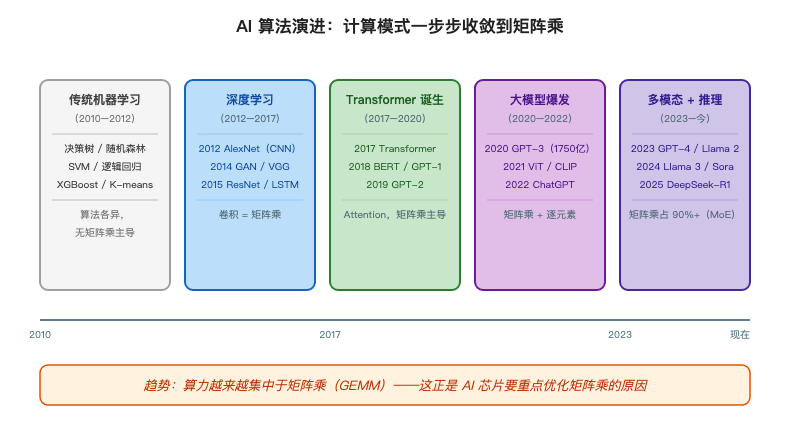

AI 算法这几十年的演进，算力需求越来越收敛到一个东西——矩阵乘。回头看三个阶段：

阶段一：传统机器学习（2012 年前）。 主流是各种数学 / 统计挖掘算法——决策树、随机森林、SVM、逻辑回归、K-means、XGBoost 等。这些算法计算模式各异，没有统一的「矩阵乘」主导，算力需求不高，普通 CPU 就够跑。

阶段二：深度神经网络（2012 年后）。 2012 年 AlexNet 在图像识别上大获成功，深度学习成为主流。神经网络的核心计算——卷积层、全连接层——本质都是矩阵乘（卷积可通过 im2col 转化成矩阵乘）。算力需求暴涨，GPU 加 CUDA 成为标配。

阶段三：Transformer（2017 年至今）。 2017 年 Google 提出 Transformer（「Attention is All You Need」），此后 GPT、Llama、DeepSeek 等几乎所有大模型都是 Transformer 架构。它的核心算子——QKV 投影、Attention、FFN——几乎全是矩阵乘。

结论很清晰：AI 算法演进几十年，算力越来越集中于矩阵乘（GEMM）。 到 Transformer 时代，矩阵乘占据了算力的绝对大头——这也是为什么设计 AI 芯片，第一件事永远是「矩阵乘单元怎么做」。

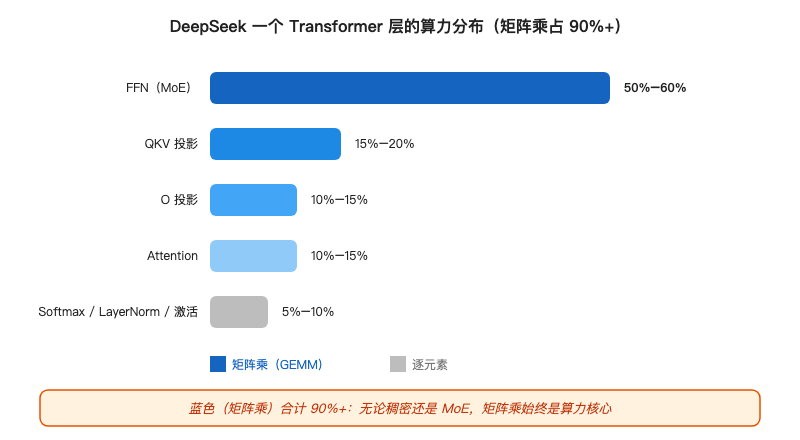

以 DeepSeek（Transformer 架构的大模型）为例，看一个 Transformer 层里各算子的算力占比（占比为经验估算，不同配置有差异）：

矩阵乘类算子合计占 90% 以上。注意：DeepSeek 是 MoE（混合专家）架构，FFN 部分参数巨大，所以 FFN 的矩阵乘占比尤其高——这恰好说明，无论架构怎么变（稠密还是稀疏、MoE 还是 Dense），矩阵乘始终是算力的绝对核心。

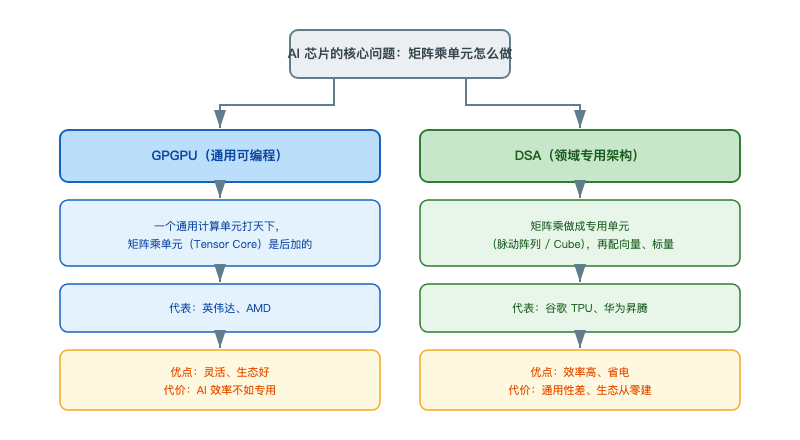

2.2 两种哲学：GPGPU vs DSA

既然矩阵乘是核心，那「矩阵乘单元怎么做」就成了芯片设计的分水岭。行业分成两大流派：

• 哲学一：GPGPU（通用可编程）——芯片核心是「能跑任意代码的通用单元」，矩阵乘单元（Tensor Core）是「后加」的加速器。好处是灵活、生态好；代价是 AI 效率不如专用。

• 哲学二：DSA（领域专用）——矩阵乘直接做成专用硬件（脉动阵列 / Cube），再配向量、标量单元。好处是效率高、省电；代价是通用性差、生态要从零建。

两个术语的出处：GPGPU 和 DSA 这两个词，来自 2018 年图灵奖得主 David Patterson 和 John Hennessy 的著名论述——他们在摩尔定律放缓后提出，「领域专用架构」（DSA） 将成为新的性能来源。历史脉络上，GPGPU 是「从图形计算顺带发展出通用计算」的产物（英伟达的根是游戏显卡），而 DSA 是「专门为某个领域从零设计」的新思路（谷歌 TPU 就是为自家 AI 需求专门做的）。

2.3 一条存储铁律：数据复用决定一切

无论哪种哲学，都逃不开一条铁律：越靠近计算的存储越快、越小、越贵（寄存器 → 片上 SRAM → L2 → 内存/显存）。因为矩阵乘的数据会被反复使用，能不能让数据"尽量留在片上复用、少去慢速内存里读"，直接决定了算力能不能跑满——这就是后面反复出现的"tile 分块"和"存储墙"的由来。

而数据复用之所以如此关键，根源在于数据搬运本身极其昂贵，它有三个成本：

• 一是耗时——从慢速内存读一次数据要几十到几百个时钟周期，算力只能干等；
• 二是耗能——业界公认的量级对比是，从 DRAM 搬一个字节数据消耗的能量，是片上做一次乘加运算的成百上千倍，搬数据的能耗远大于算的能耗；
• 三是带宽有限——内存带宽是硬瓶颈，搬得越多越容易成为性能天花板。

所以 AI 芯片性能优化的第一原则，是尽量把数据留在片上复用、少搬运——这比优化计算本身更重要，也是「tile 分块」和「存储墙」问题的真正来源。

三、三家芯片怎么落地：硬件决定编程模式

有了第二章的原则，再看三家代表芯片——它们的硬件选了哪种哲学，编程模式就长成什么样。

3.1 英伟达：GPGPU 路线，一套线程吃所有计算

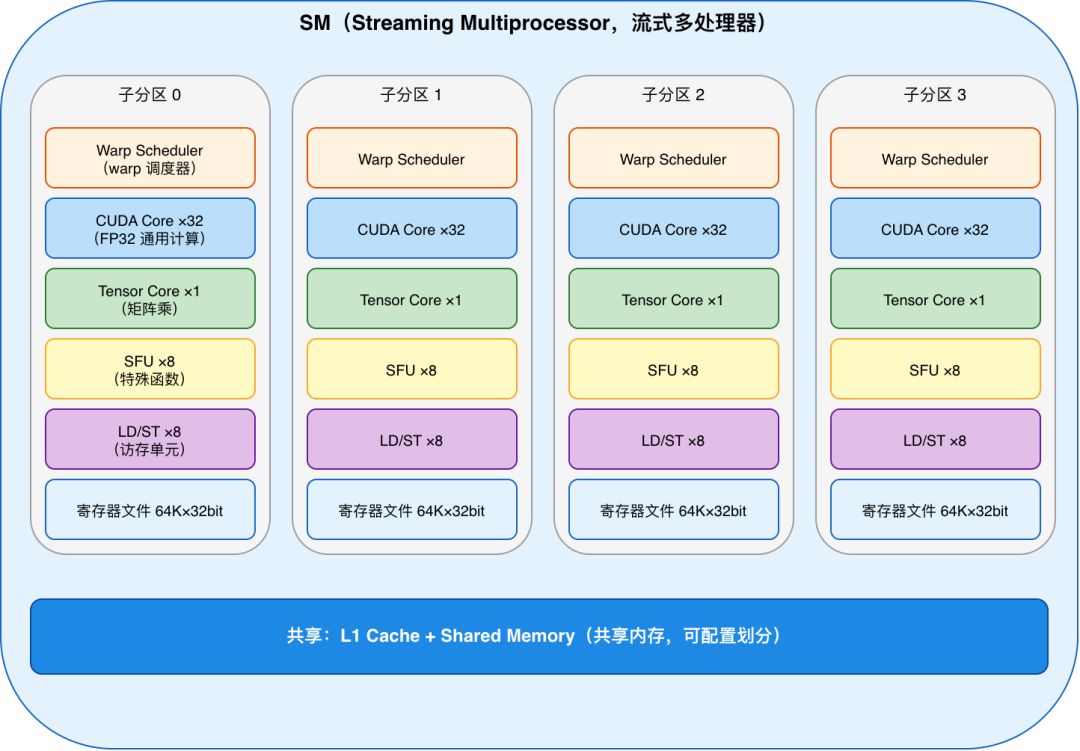

硬件： GPU 由几十上百个 SM（流式多处理器） 组成，一个 SM 里同时住着 CUDA Core（通用计算） 和 Tensor Core（矩阵乘专用）——典型的 GPGPU：通用单元打天下，矩阵乘单元是后加的。

AI 芯片要干的活，本质上分三类：标量计算（一个数一个数算，如地址偏移、循环计数）、向量计算（一组数并行算，如逐元素加、激活函数）、矩阵计算（矩阵乘，算力大头，占 90%+）。

硬件上，标量 / 向量走 CUDA Core（通用单元），矩阵走 Tensor Core（专用单元）。但编程模型上，英伟达把它们统一成了一种写法——线程。看两个伪代码：

//向量 / 标量计算：走 CUDA Core
__global__ void vec_add(float* A, float* B, float* C) {
    int i = blockIdx.x * blockDim.x + threadIdx.x;  // 每个线程一个索引
    C[i] = A[i] + B[i];   // 逐元素：线程各算一个元素，走 CUDA Core
}

//矩阵计算：走 Tensor Core
__global__ void matmul(half* A, half* B, float* C) {
    wmma::mma_sync(c_frag, a_frag, b_frag, c_frag); // 一条 MMA 指令，warp 协作算 16×16 tile
}

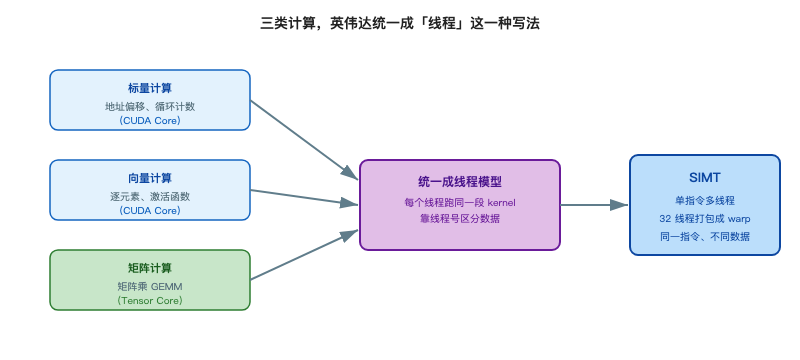

关键对比：两个都是 __global__ kernel、都用线程号定位数据，写法范式完全一样，区别只是「逐元素算」还是「调一条 MMA 指令」。标量、向量、矩阵，统统变成「线程 + 同一段代码」。

这就是 SIMT（Single Instruction, Multiple Threads，单指令多线程）：把任务拆成海量线程，所有线程跑同一段代码，靠线程号区分数据；硬件把 32 个线程打包成一个 warp，同一时刻执行同一条指令。英伟达的「统一」哲学就在这——一套线程抽象，吃下标量、向量、矩阵所有计算。

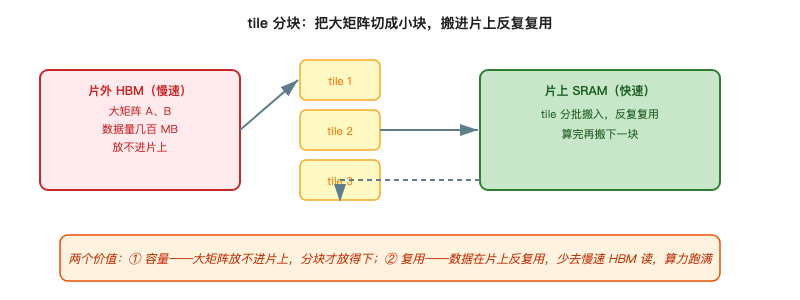

高性能的秘密：tile 分块。 先看硬件的一个事实——存储分层，越靠近计算越快、越小：寄存器（KB 级、最快）→ 片上 SRAM（MB 级）→ 片外 HBM（GB 级、最慢）。矩阵乘有两个特性，让 tile 分块成了必需：

1. 容量放不下： 大矩阵（如 4096×4096）数据量动辄几百 MB，远超片上 SRAM 的容量，不切成小块根本放不进片上，只能分批搬。这正好回应「不分块是不是算不了」——对，大矩阵不分块，片上根本装不下。

2. 复用不够就慢： 矩阵乘每个数据会被反复用很多次（A 的一个元素被 B 的 N 列复用）。不 tile 时，每个线程直接从片外 HBM 读数据，复用靠缓存兜底，缓存一满就失效，数据反复从慢速 HBM 读——算力大部分时间在等数据。

tile 分块同时解决这两个问题：把大矩阵切成小块，分批搬进片上 SRAM，在片上反复复用、算完再搬下一块——既「放得下」，又把数据复用从慢速 HBM 搬到了快速 SRAM。

算一笔账：旗舰 GPU 算力 989 TFLOPS、内存带宽 3.35 TB/s。要让算力跑满，每搬 1 字节数据得换来约 295 次计算；不分块时每字节只能换来约 1 次——等于 99.7% 的算力在空等数据。tile 分块后，这个数字提到上百，算力才真正用满。

tile 编程的抽象工具（CUTLASS、Triton、cuTile、Tile IR 等），英伟达在上面做了层层演进，让「写高性能 tile 算子」越来越容易，还能换来跨代兼容——这部分详见第四章「英伟达的标杆」。

3.2 谷歌 TPU：DSA 路线，把编程交给编译器

硬件： 核心是 MXU（脉动阵列）——一颗专门做矩阵乘的 ASIC，不是通用计算单元。这是 DSA 路线的极端代表。

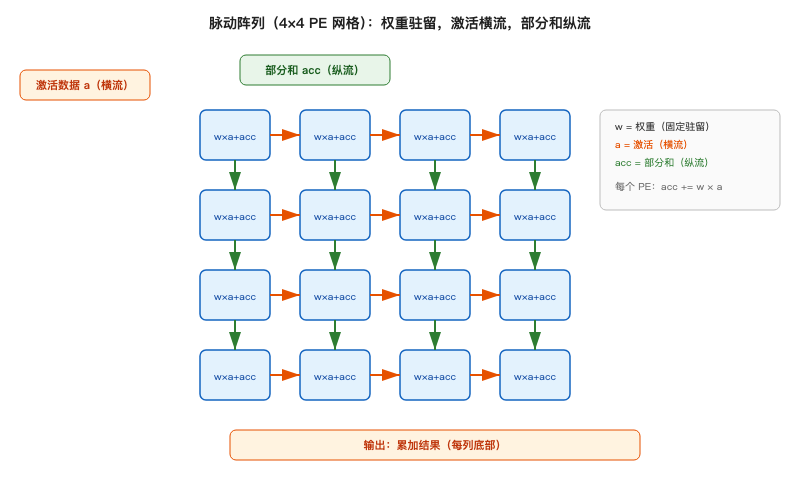

脉动阵列的原理：权重固定在网格里，数据像波一样斜着流过，每个单元做一次乘加，"权重常驻、数据流动"，极其省电。但它有个天生短板：做不了向量、标量运算（没有独立的向量寄存器、标量 ALU）。

编程模型：不暴露线程，暴露算子。 矩阵乘就是一个基本算子，程序员写高层图，编译器把图编译成算子、自动调度。因为脉动阵列只能做矩阵乘，TPU 必须额外配向量、标量单元，由编译器精确调度几个异构单元怎么配合——于是编程这件事，从"程序员控制线程"变成了"编译器调度算子"。

这个「不暴露线程、只调算子」的编程模型，为什么能这么简单？因为 TPU 本质上只能做矩阵乘——它没有线程、没有 tile、没有寄存器这些需要程序员操心配置的东西。你写一个矩阵乘，XLA 编译器自动调度到 MXU；你写一个向量加，编译器自动调度到向量单元。程序员完全不碰硬件细节——这就是「专用硬件」带来的「编程极简」。

但这也带出一个问题：脉动阵列只能做矩阵乘，那标量、向量计算怎么办？TPU 靠「一代代补」来解决：

• TPU v1（2015）： 只有 MXU，纯矩阵乘。激活函数（ReLU / Sigmoid / 池化）靠「激活单元」——这也是硬化好的专用硬件，不是可编程单元；其他杂活（归一化、数据整理）靠 host CPU 兜底。所以 v1 是「极纯」的：矩阵乘 + 几个写死的激活，剩下全丢给 host。

• TPU v2（2017）起： 补上 VPU（向量处理单元）+ 标量单元，变成「MXU + VPU + Scalar」三件套。为什么补？因为 v1 跑下来发现，大量算子不是矩阵乘（softmax、layer norm、embedding、各种 element-wise），光靠 host 兜底太慢，必须在片上配可编程的向量 / 标量单元。

• v3 之后： 持续演进——加稀疏核心（SparseCore）处理稀疏矩阵、内存从 8GB DRAM 一路扩到 192GB HBM、互联从 PCIe 换成 OCS 光互连。

所以 TPU 的完整形态，最终也是「矩阵 + 向量 + 标量」三件套——这和后面华为昇腾的「Cube + Vector + Scalar」是同一个思路：专用硬件每个单元只做一类事，那就把每一类都单独做一块硬件。

3.3 华为昇腾：DSA 的完整版，异构三核

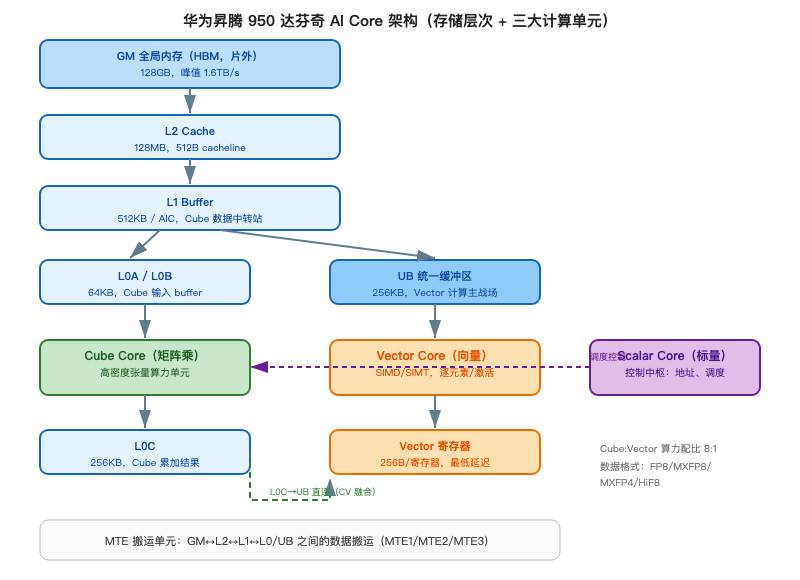

硬件： 华为昇腾（Ascend）的达芬奇架构，是 DSA 路线里做得最完整的一家，把芯片拆成三个各司其职的单元：

这是谷歌 TPU 那条专用路线的「完整版」——它还用显式 buffer（L0/UB）让编译器精确控制数据搬运。

编程模型层层演进：Ascend C（SIMD 算子语言）→ PTO（tile 虚拟 ISA，跨代兼容）→ PyPTO（Python 绑定）→ CANNBot（AI 写算子）。 这条链的巧思是：用"tile ISA + AI 辅助"，同时解决了"专用硬件开发门槛高"和"跨代兼容"两个难题。

光念语言名字没意义，关键是 Ascend C 的编程本质——它是「显式异构编程」：程序员要明确知道「这段代码走 Cube、这段走 Vector、这段走 Scalar、数据怎么搬」。看一个「矩阵乘 + 激活」的简化算子：

#include <kernel_operator.h>

__aicore__ void MatMulAdd(GM_ADDR A, GM_ADDR B, GM_ADDR C) {
    GlobalTensor<half>  A_gm, B_gm, C_gm;   // 片外全局内存 GM
    LocalTensor<half>   A_ub, B_ub;          // 片上 UB
    LocalTensor<half>   A_l0, B_l0;          // Cube 输入 L0A/L0B
    LocalTensor<float>  C_l0, C_ub;          // Cube 输出 L0C / UB

    DataCopy(A_ub, A_gm, tile_size);          // ① 搬运：GM→UB，走 MTE 引擎
    DataCopy(B_ub, B_gm, tile_size);
    Load2d(A_l0, A_ub);                       // ② 搬运：UB→L0A，喂给 Cube
    Load2d(B_l0, B_ub);
    MMAD(C_l0, A_l0, B_l0, M, N, K);          // ③ 矩阵：一条 MMAD，走 Cube 单元
    Relu(C_ub, C_l0, element_num);            // ④ 向量：逐元素激活，走 Vector 单元
    DataCopy(C_gm, C_ub, tile_size);          // ⑤ 搬运：UB→GM，写回
}

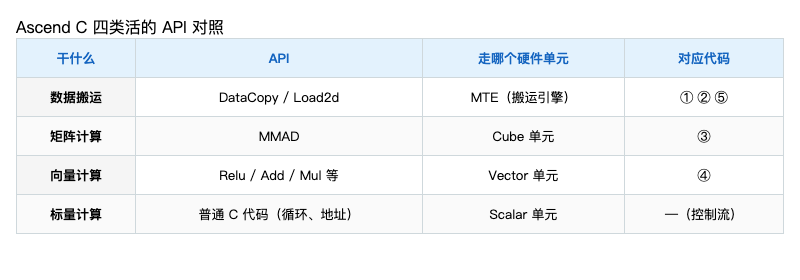

对照这个代码，四类「活」各有各的 API，程序员是显式地分别调它们：

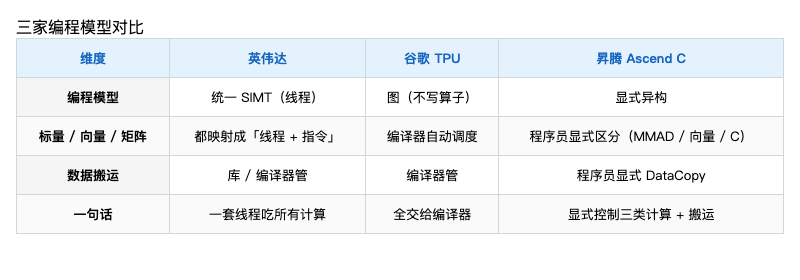

和三家的编程模型放一起看，差异就清楚了：

最后解释一个现实限制：昇腾的毕昇编译器（CCE Compiler）后端没有开源——前端（Ascend C → IR）开源了，但从 IR 到 NPU 微指令这一层是闭源的。所以更底层的硬件细节（微指令、调度）外界看不到，只能通过 Ascend C 的这套编程范式（DataCopy / MMAD / 向量指令） 来反推硬件是怎么工作的。这也是为什么聊昇腾，讲到底都绕不开 Ascend C。

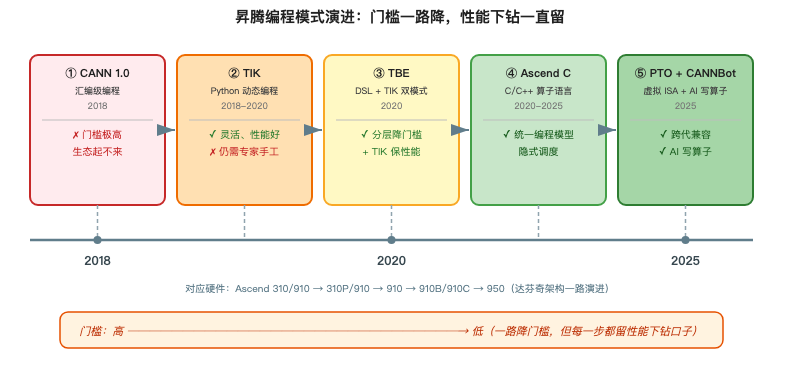

昇腾这套编程模式，不是一步到位，而是「踩坑改」出来的。它的演进主线是：不断降低算子开发门槛，同时保留性能上限。 回头看几个关键阶段，每一步都对应一个明确的痛点：

• CANN 1.0（2018，接近汇编级）： 开发者要直接接触底层指令，门槛极高——生态几乎起不来。痛点：门槛太高。

• TIK（Python 动态编程框架）： 用 Python 写算子，但还是要手工控制数据搬运、缓冲、流水线。灵活、性能好，可门槛还是高，得是专家。痛点：仍需专家手工调。

• TBE（2020）： 基于 TVM，做「高层 DSL + 底层 TIK」双模式——普通开发者用高层 DSL，专家用底层 TIK 抠性能。解决：分层，两类人各取所需。

• Ascend C（原生 C/C++ 算子语言）： SIMD + SIMT 双模型，编译器自动插入同步（PipeBarrier）做隐式调度。解决：统一成主流 C/C++ 写法，再降门槛。

• PTO 虚拟 ISA + PyPTO（2025）： tile 级虚拟 ISA（90+ 条），把 910→950 的硬件差异屏蔽掉，实现跨代兼容。解决：硬件换代，算子不重写。

• CANNBot（AI 写算子，最新）： 用 AI 智能体自动写算子，把「写代码」变成「描述意图」。解决：最后一道开发效率的门槛。

一句话总结这条演进：门槛一路降（汇编 → Python → DSL → C/C++ → AI），但每一步都留了「性能下钻」的口子（TIK、PyPTO 的显式调度）——因为专用硬件的性能上限，必须有人能抠到。

顺带说一句华为在这件事上的实力：昇腾这套编译栈，从 2018 年的「接近汇编级」一路改到 2025 年的「AI 写算子」，几乎每一代都把上一代的编程模型推倒重来——CANN 1.0 的汇编、TIK 的 Python、TBE 的双模式、Ascend C 的 C/C++、再到 PTO 和 CANNBot。这种「发现问题、果断换道、再发现问题、再换道」的迭代节奏，背后是真正的「大象跳舞」：昇腾的业务盘子已经很大（几十万开发者、庞大硬件矩阵、海量算子），却能在每一代都把软件栈整体换掉、还保证存量业务平滑迁移。国产 AI 芯片里，昇腾是少数真正把「硬件 + 软件栈」两边都啃下来的玩家，这本身就值得敬佩。

四、编译栈：硬件之上的软件生态

前面几章都在讲「编程模式怎么把硬件性能发挥出来」，但这里要补一个同样重要的维度——用户易用性，也就是生态。 芯片做得再好，如果开发者不愿意来写代码、迁移成本高，性能也兑现不了。这，就是「生态」的分量。

而在这个赛道上，英伟达是事实标准——CUDA 生态统治了十几年，几乎所有框架、库、教程都默认英伟达。所以后来者只有两条路可走：

1. 兼容英伟达： 源码级兼容 CUDA，让开发者几乎不用改代码就能迁移。代表是摩尔线程（MUSA）、沐曦（MXMACA）、壁仞（BIRENSUPA）、海光（DCU / ROCm）、天数智芯等——好处是迁移成本低、生态冷启动快；代价是受制于 CUDA 的 thread 级语义，难针对自家硬件深度优化。

2. 自立门户： 从零自研 DSL + 编译栈，和 CUDA 彻底解耦。代表是华为（Ascend C / CANN）、寒武纪（BangC）、燧原（驭算）——好处是性能可控、自主可控；代价是生态从零起步、迁移成本高。

后面 4.1 讲「英伟达这个标杆自己怎么做」，4.2 讲「其他家在这两条路上怎么选」。

4.1 英伟达的标杆：层层抽象

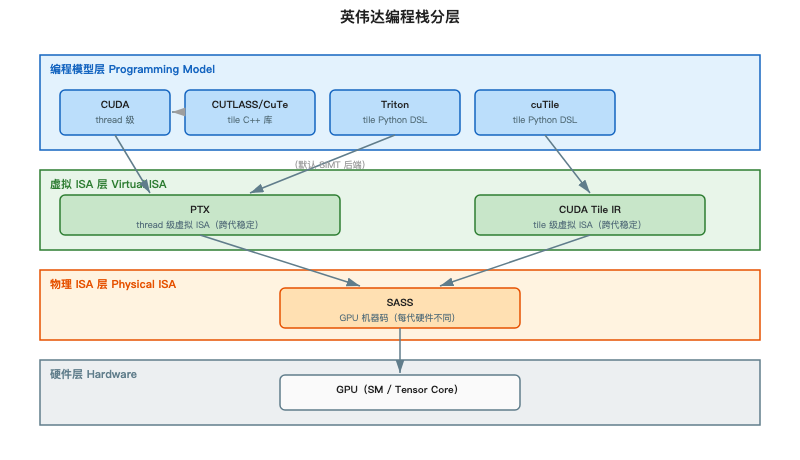

英伟达能一统江湖，靠的是一套层次分明的编程栈：

1. CUDA → PTX → SASS： 程序员写 CUDA（thread 级），编译器先翻成 PTX（虚拟 ISA，跨代稳定），再汇编成 SASS（真实机器码，每代硬件都不同）。

2. tile 靠库抽象： 高性能矩阵乘由 CUTLASS 这类库用 tile 抽象表达，编译期再"打散"成 thread 级；近年还推出了 cuTile + Tile IR，把 tile 抽象也做成了正式的一层。

3. Triton 是第三方生态： OpenAI 的 tile 级 DSL，让普通开发者用 Python 写高性能算子，进一步降低了门槛。

这套分层的意义在于：开发者有多个入口（CUDA / Triton / cuTile），但底层殊途同归到同一套硬件——这就是生态的护城河：不管你怎么写，都能跑到英伟达的芯片上，且性能可控。

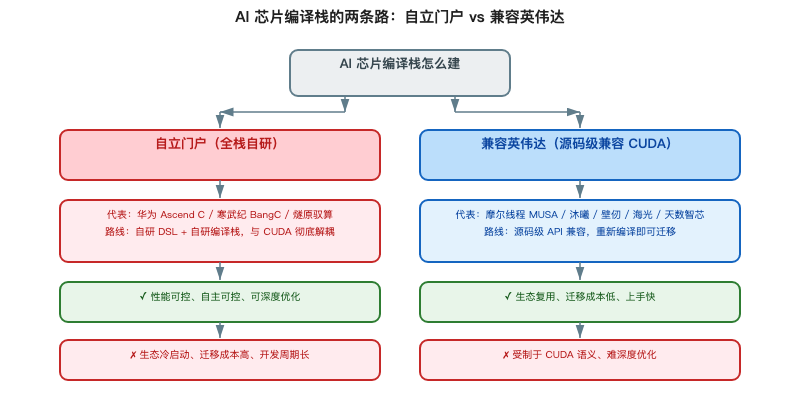

4.2 其他家怎么选：全栈自研 vs 兼容 CUDA

英伟达这个标杆立在那里，其他 AI 芯片公司建编译栈，逃不开一个二选一：

两条路线的差别，最直观地体现在代码层面。看同一个「向量加法」：

全栈自研（华为 Ascend C）——必须用全新 DSL 重写：

#include <kernel_operator.h>

__aicore__ void VecAdd(GM_ADDR x, GM_ADDR y, GM_ADDR z, uint32_t n) {
    GlobalTensor<float> xGm, yGm, zGm;   // 全局内存 tensor
    LocalTensor<float>  xLt, yLt, zLt;    // 片上 buffer tensor
    DataCopy(xLt, xGm, n);               // 全局内存 → 片上，显式搬
    DataCopy(yLt, yGm, n);
    Add(zLt, xLt, yLt, n);               // 自研向量指令，CUDA 里没有
    DataCopy(zGm, zLt, n);               // 片上 → 全局内存
}

兼容 CUDA（摩尔线程 MUSA 等）——几乎就是标准 CUDA，换头文件即可：

#include <mxcuda_runtime.h>  // 原来是 <cuda_runtime.h>

__global__ void vecAdd(float *a, float *b, float *c, int n) {
    int i = blockIdx.x * blockDim.x + threadIdx.x;  // thread 语义与 CUDA 完全一致
    if (i < n) c[i] = a[i] + b[i];
}
// 调用侧：cudaMalloc → mxMalloc，<<<grid, block>>> 语法原样保留

对比一目了然：全栈自研能拿到性能上限和自主权，但开发者要学全新 DSL、重写代码；兼容 CUDA 迁移成本低、上手快，但受制于 CUDA 的 thread 级语义，是性能天花板。 这里要澄清一个常见误解——兼容 CUDA 不是"二进制兼容"（编译好的 .so 无法直接跑，因为绑死了英伟达的硬件指令），而是"源码级 API 兼容"（代码基本不用改，用厂商工具链重新编译一次）。

五、结论：编译栈设计是「性能 vs 生态」的走钢丝

前面四章其实是一条线：硬件决定编程模式，编程模式的最高优先级是「把硬件性能挖掘出来」（第一章就定了这个目标）。但第四章又引入了一个新维度——易用性、生态。这两个目标，恰恰是有张力的。

想要极致性能，就得显式控制硬件——像华为 Ascend C 那样显式调 DataCopy / MMAD / 向量指令，像 CUTLASS 那样手写 tile 分块——但门槛高、生态差；想要易用，就得抽象——像英伟达统一 SIMT、谷歌 TPU 图编译——但可能损失性能上限、或牺牲显式控制。这正是编译栈设计最难的地方：一边是「把自家硬件性能适配、挖掘出来」，另一边是「易用性、用户友好性、生态」，两头都要顾，世界上的每一家 AI 芯片公司，都在这个张力里反复权衡。

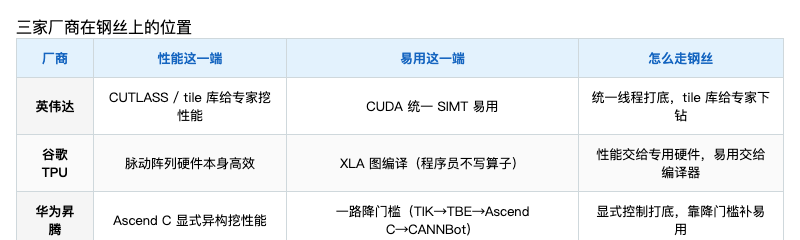

三家厂商，就是在这个钢丝上各自找平衡点：

所以编译栈设计的本质，是走钢丝——太偏性能，生态冷启动；太偏易用，性能上限丢。每家都在钢丝上找自己的位置，没有标准答案：英伟达用「统一线程 + tile 库」两头兼顾，谷歌用「专用硬件 + 图编译」把易用做到极致，华为用「显式异构 + 一路降门槛」在性能前提下补易用。

如果只看「性能」这一端，还是能提炼出几个共性要素：

1. Tile 抽象： 把计算和数据按块组织，匹配片上存储的容量与层级。
2. 显式数据搬运： 块在内存↔片上之间的搬运是显式的，配合异步隐藏延迟。
3. 矩阵乘原语： 暴露一个「矩阵乘指令」抽象，匹配专用矩阵乘单元。
4. 调度抽象二选一： 硬件是「GPGPU」就用 SIMT 线程；硬件是「DSA」就用图 + 编译器调度。

一句话总结：编译栈设计 = 在「性能挖掘」和「易用性 / 生态」之间走钢丝。 性能最优的编程模式（tile + 显式搬运 + 矩阵乘原语）只是钢丝「性能」那一端；而最终能不能被开发者用起来，取决于「易用」那一端找没找到平衡。看懂了这个，你就理解了 AI 芯片最核心的分歧——而这一切，都是从底层硬件一步步「长」出来的。想继续深入探讨的朋友，也欢迎来 云栈社区 与更多开发者交流。
