今年 2 月，三星宣布量产 HBM4。HBM4 将接口宽度从 1024 位提升至 2048 位，带宽提升幅度相当可观，但这也让底部的接口逻辑、供电和信号管理变得更加复杂。此外，三星已经开始采用 4nm 逻辑制程制造 HBM4 基底芯片，原本位于 GPU 内部的部分内存控制功能，现在可以转移到这颗芯片上。
一颗原本负责连接和管理存储单元的基底芯片，正在承担越来越多的系统级功能。这不仅改变了 HBM 自身的设计方式，也让 GPU 与内存之间的架构分工出现新的可能。

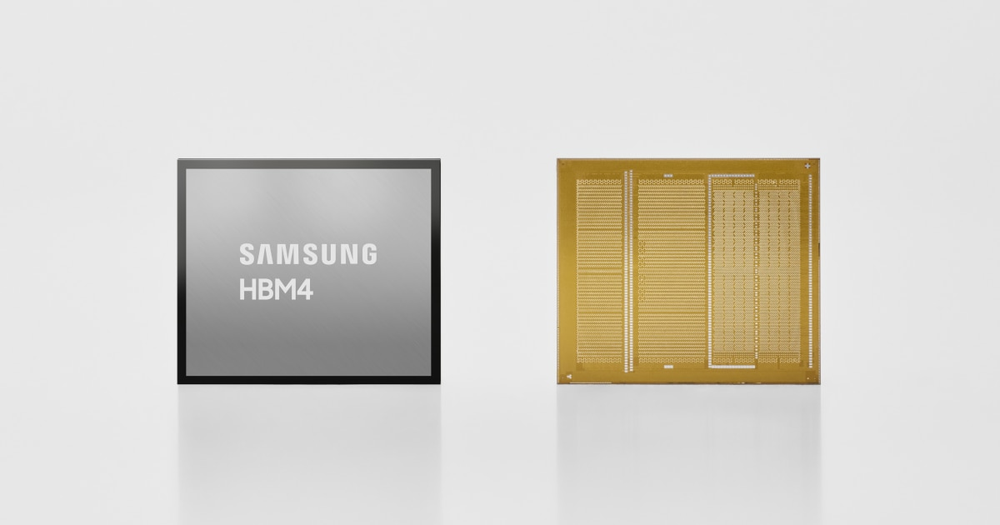

三星 HBM4 官方产品图（正面与背面），来源：三星新闻稿（2026 年 2 月）
一、HBM4的带宽翻倍，压力落到了基底芯片
传统 HBM 通过 TSV（硅通孔）将多层 DRAM 垂直连接，再利用硅中介层与 GPU 并排集成。相比普通 DDR，HBM 依靠大量并行信号通道，在较低工作频率下实现高带宽。
HBM4 把这条路线进一步推向极限。
按照三星公布的产品规格，HBM4 的接口宽度由 HBM3E 的1024位扩大到2048位，量产产品传输速率达到 11.7Gbps，并具备最高 13Gbps 的能力。单堆栈峰值带宽可达3.3TB/s，约为上一代产品的2.7倍。

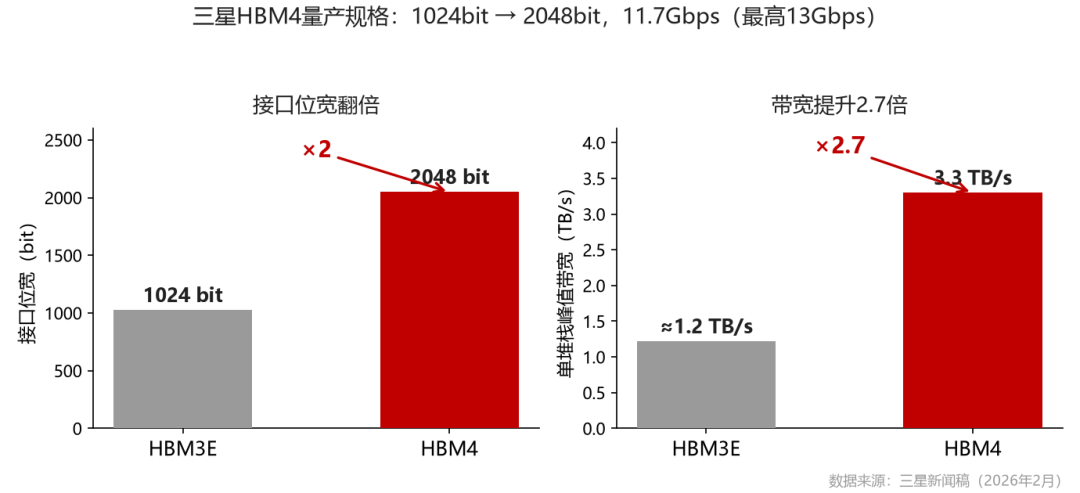

HBM3E 与 HBM4 接口位宽与单堆栈带宽对比。数据来源：三星新闻稿（2026 年 2 月），本文绘制
带宽提升的代价，是更复杂的信号传输、供电与时序管理。HBM 底部的 Base Die 负责连接上方 DRAM 核心与外部处理器，承担接口、控制辅助、测试等功能。随着接口规模扩大，它所面对的设计约束也在迅速增加。
这正是先进逻辑制程进入 HBM 的背景。
二、为什么一颗存储芯片需要4nm？
HBM 堆栈中有两种性质不同的芯片：上方的 Core Die 负责存储数据，底部的 Base Die 负责连接与管理。
DRAM 制造工艺围绕存储单元密度优化，逻辑工艺则更适合实现复杂控制电路、高速接口和精细的功耗管理。因此，HBM4 的基底芯片采用先进逻辑制程，并不意味着整颗 HBM 都使用 4nm 制造。
三星 HBM4 采用第六代 10nm 级 DRAM 工艺（1c）制造存储核心，同时以4nm 逻辑工艺制造基底芯片。这种分工让存储密度与逻辑性能能够分别优化。

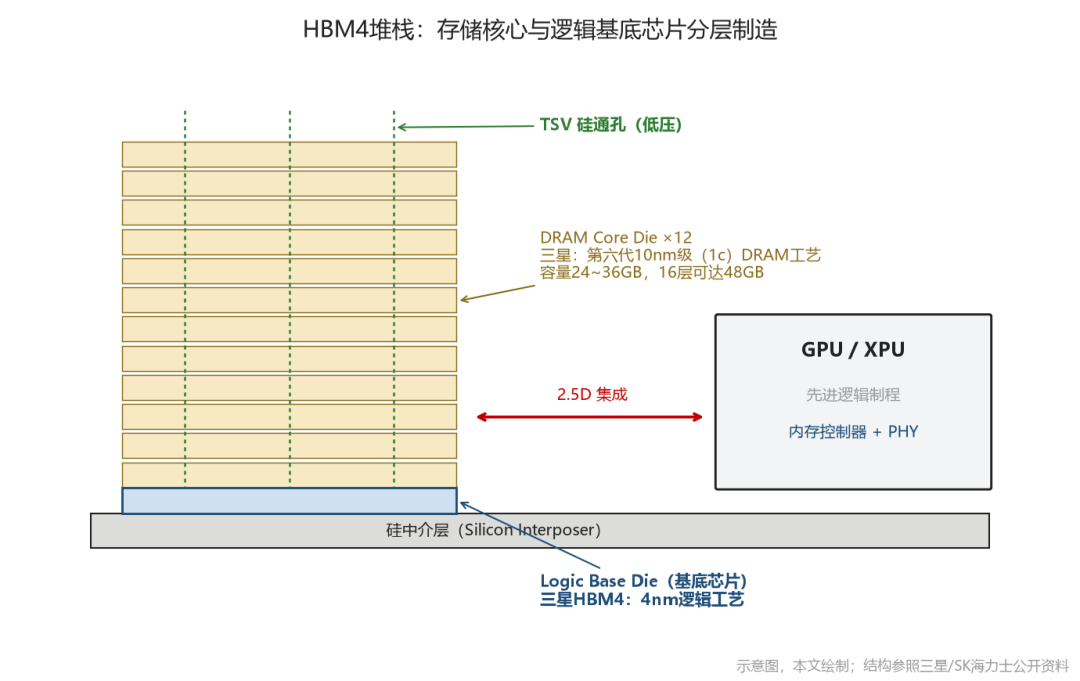

HBM 堆叠结构示意（DRAM Core Die、Logic Base Die、TSV 与 GPU 的连接关系）。本文绘制，结构参照三星/SK 海力士公开资料
三星还披露，通过低电压 TSV、供电网络优化以及存储核心中的低功耗设计，HBM4 相对 HBM3E 实现了40%的能效改善。这里的收益来自多项设计改进，不能简单归因于 4nm 制程本身。
更重要的是，先进逻辑制程让基底芯片有条件承载更多功能。
例如，过去位于 GPU 内部的部分内存控制与接口逻辑，未来可以考虑转移到 HBM 基底芯片中。这将直接影响 GPU 的芯片面积、功耗和封装互连方式。
三、内存控制器搬家，GPU能得到什么？
在标准 HBM 架构中，GPU 内部需要配置内存控制器及对应的 PHY（物理接口）电路，用于管理内存访问和驱动芯片间的高速信号。
这些电路占据宝贵的先进制程芯片面积。随着 HBM 堆栈数量和接口宽度增加，GPU 边缘可用于布置信号连接的空间也越来越紧张。
定制 HBM 提出了一种新的分工方式：把部分内存控制功能移入 HBM 基底芯片，同时重新设计 GPU 与 HBM 之间的接口。

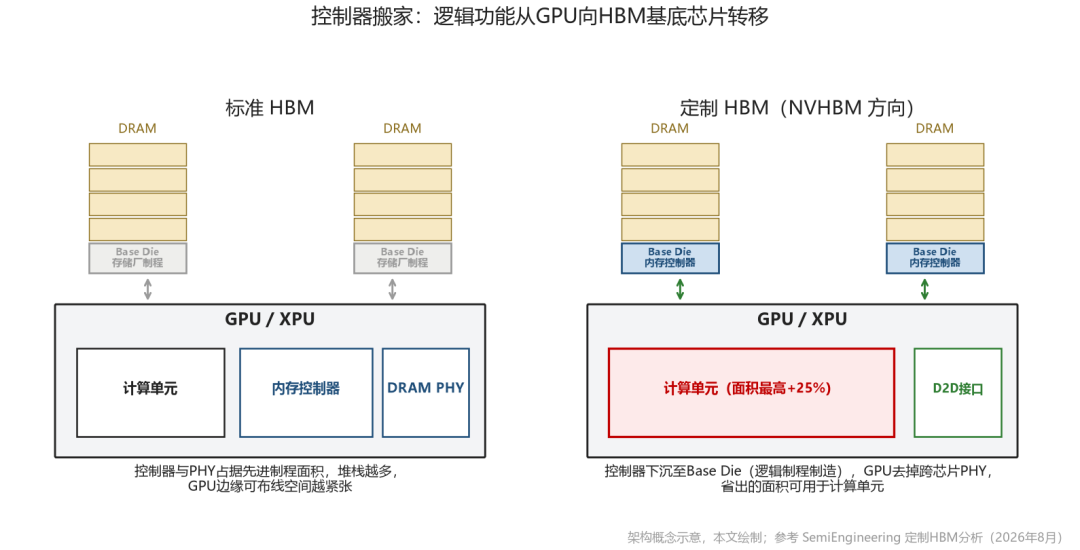

标准 HBM 与定制 HBM 架构概念对比（示意）。本文绘制，参考 SemiEngineering 定制 HBM 技术分析（2026 年 8 月）
控制器迁移能够减少 GPU 侧的接口电路与连接资源需求，并为计算逻辑释放面积。相关方案提出，GPU 计算芯片可获得最高约 25% 的额外面积空间，但具体收益取决于接口和芯片设计。
对于面积昂贵的先进制程 GPU 而言，这些空间可以用于增加计算单元、缓存，或者改善布线与供电设计。更少的外部信号驱动，也有机会降低数据传输功耗。
这项变化的核心价值，是重新分配计算芯片与存储芯片之间的逻辑功能，让有限的先进制程面积更多用于计算。
四、NVHBM让基底芯片进入GPU架构设计
2026 年 8 月，NVIDIA 提出 NVHBM 定制内存方向，让这种架构调整的产业价值变得更加清晰。
根据 10 月 9 日 TrendForce 整理的产业报道，NVIDIA 提出的 NVHBM 方案，相比标准 HBM4E，目标是实现最高30%的带宽提升、15%的 HBM 功耗降低，并为 XPU 计算芯片释放最多25%的面积。
这些是针对特定定制架构提出的指标，不能直接套用到所有 HBM4 产品。NVHBM 的变化也影响了产业分工。
以往存储厂商主要负责 DRAM 及基底芯片设计制造。进入定制 HBM 阶段，GPU 或 ASIC 设计方可能参与基底芯片架构定义，晶圆代工厂负责先进逻辑制造，存储厂商则提供 DRAM 核心、TSV 接口与堆叠集成能力。
SK 海力士已经确认与台积电合作，将先进逻辑制程应用于 HBM4 基底芯片。三星也在研究根据客户需求采用不同晶圆代工资源的定制 HBM 路线。

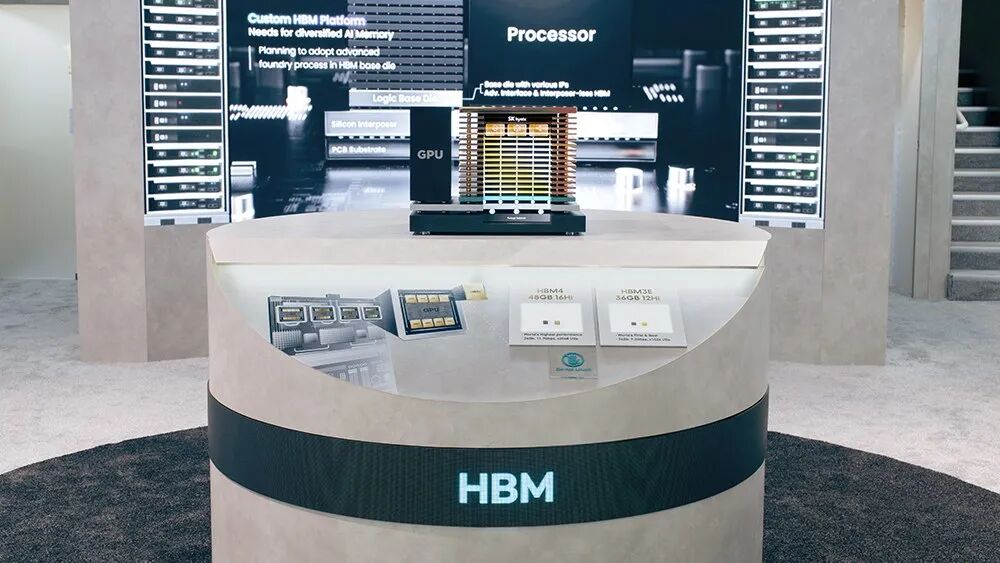

SK 海力士 MWC 2026 展台的 HBM 展示区，背景屏幕为定制 HBM 平台与逻辑基底芯片方案。来源：SK 海力士新闻室
不过，定制化并非没有代价。控制器位置变化之后，接口协议、测试、可靠性管理和系统验证都需要重新划分责任。每一种定制方案还必须达到足够的出货规模，才能分摊额外设计成本。
因此，标准 HBM 与定制 HBM 很可能长期并存。
五、下一代HBM，竞争开始进入逻辑层
HBM4 让存储厂商面临一道新的设计题：在增加带宽和容量的同时，如何管理更宽接口带来的供电、散热和信号完整性问题。而定制 HBM 进一步把问题扩展到了整个 AI 加速器系统：哪些逻辑留在 GPU，哪些功能适合下沉到存储基底芯片，以及两者之间应该采用什么接口？
这也让 HBM 产业的竞争从 DRAM 工艺、堆叠层数与封装能力，延伸到逻辑 IP、先进制程、内存控制器和系统级协同设计。对于 GPU 和 AI ASIC 厂商，HBM 将越来越难被当作一颗规格固定、可以直接替换的存储器件。
当内存基底芯片开始参与计算系统的架构分工，HBM 的设计边界就不再止于存储本身。
