BLHeli_S 电调固件命名规则详解：hex 文件该怎么选

前情回顾：之前已经分别介绍过 BLHeli_S 电调固件烧录与调参——BLHeliSuite 软件使用教程 和 BLHeli_S 电调固件调参教程。

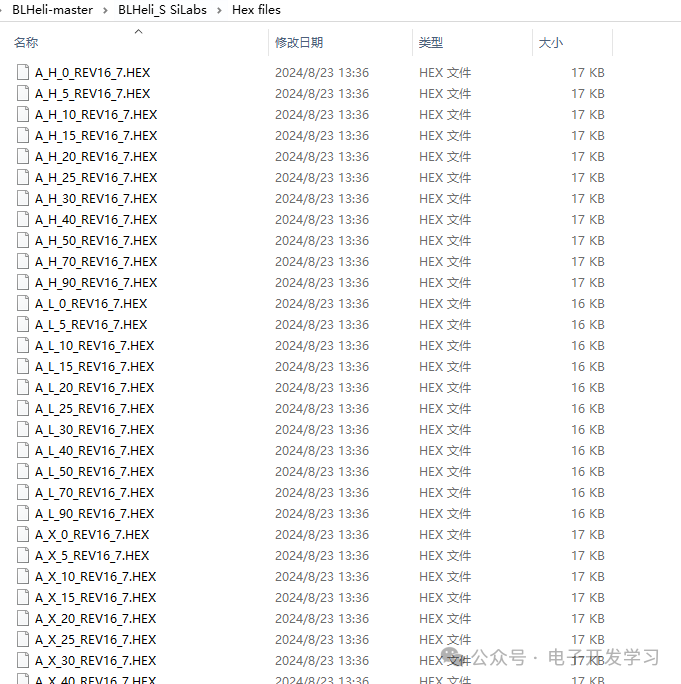

从 GitHub 下载到 BLHeli-master 之后，打开 BLHeli_S SiLabs 目录下的 Hex files 文件夹，会看到一长串不同版本的固件烧录文件。那么问题来了：这些 hex 文件到底该怎么选？

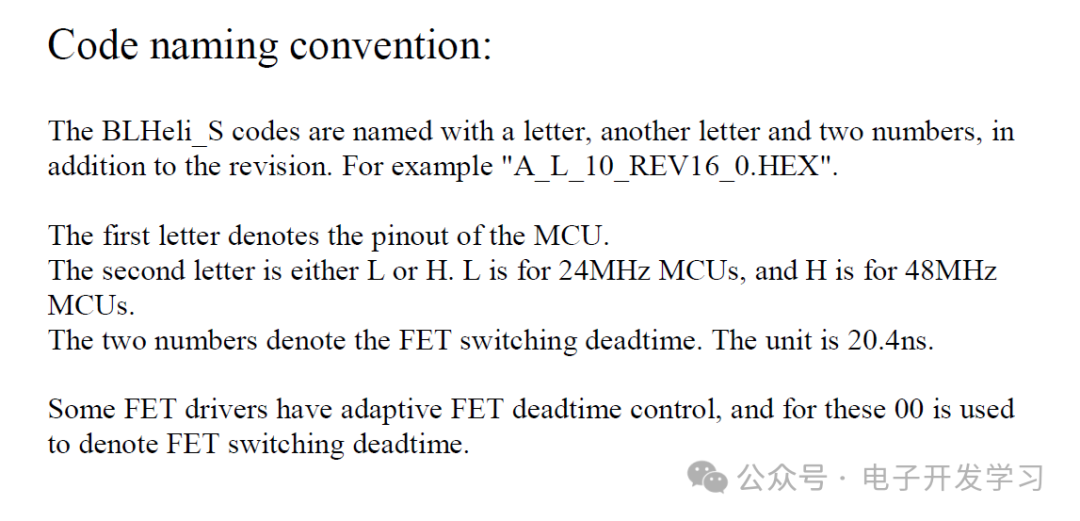

这些固件的命名形式基本一致，结构可以拆成一个字母、另一个字母、两位数字，再加上 REV16.7 版本号和 .HEX 后缀。在《BLHeli_S manual SiLabs Rev16.x.pdf》这份手册里，恰好能找到官方对命名规则的说明。

按照手册的解释：第一个字母代表 MCU 的引脚分配，更准确地说，是引脚排布方案；第二个字母只有 L 和 H 两种，L 对应 24 MHz 的 EFM8BB1 系列 MCU，H 对应 48 MHz 的 EFM8BB2 系列；后面两位数字则表示 FET 开关死区时间，单位是 20.4 ns。有的 FET 预驱动器内部已经集成了死区时间控制，这种情况下可以直接写 00。

看到这里可能还有一个疑问：第一个字母所代表的“引脚分配”到底指什么？

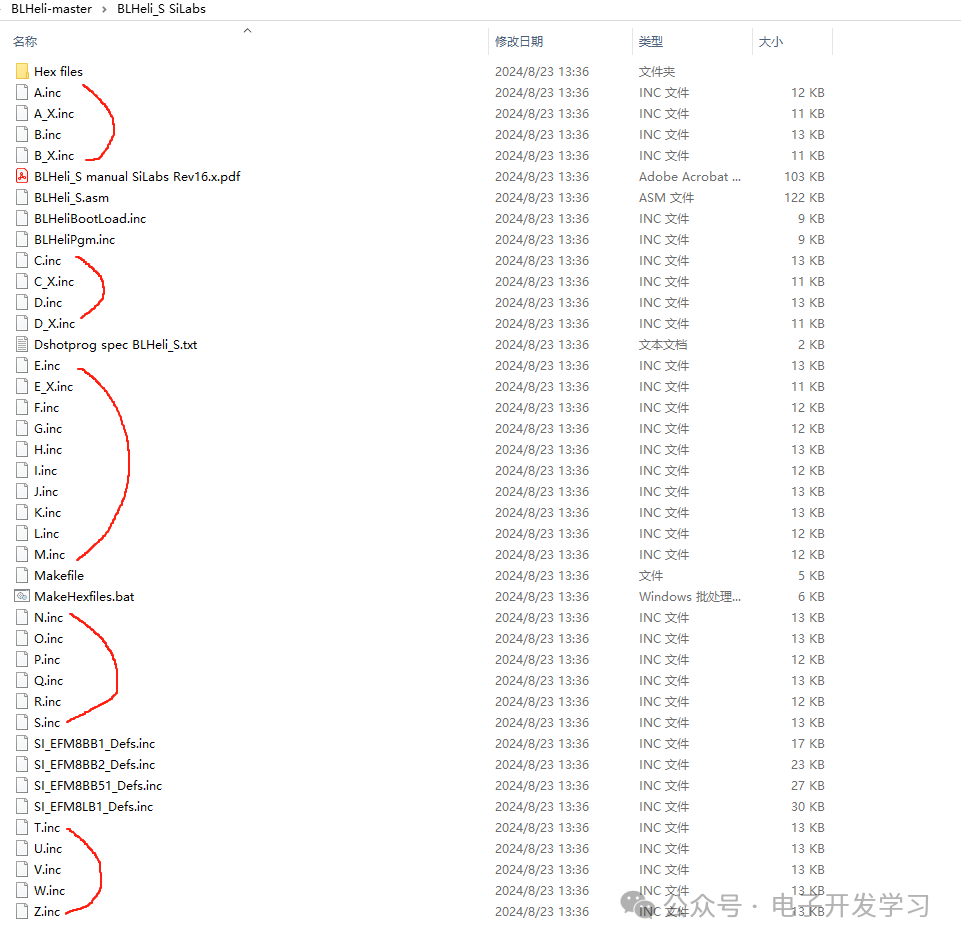

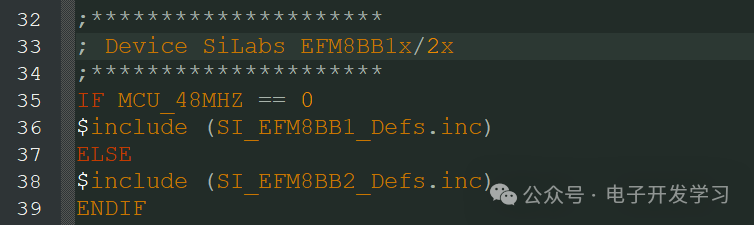

注意观察 BLHeli-master\BLHeli_S SiLabs 路径下这些以单个字母开头的 .inc 文件，比如 A.inc、B.inc、C.inc 等，其实就对应了固件名称中的第一个字母。随便打开一个，比如《A.inc》，第 32 到 39 行就是根据 24 MHz / 48 MHz 选择对应 MCU 定义文件的条件编译逻辑。

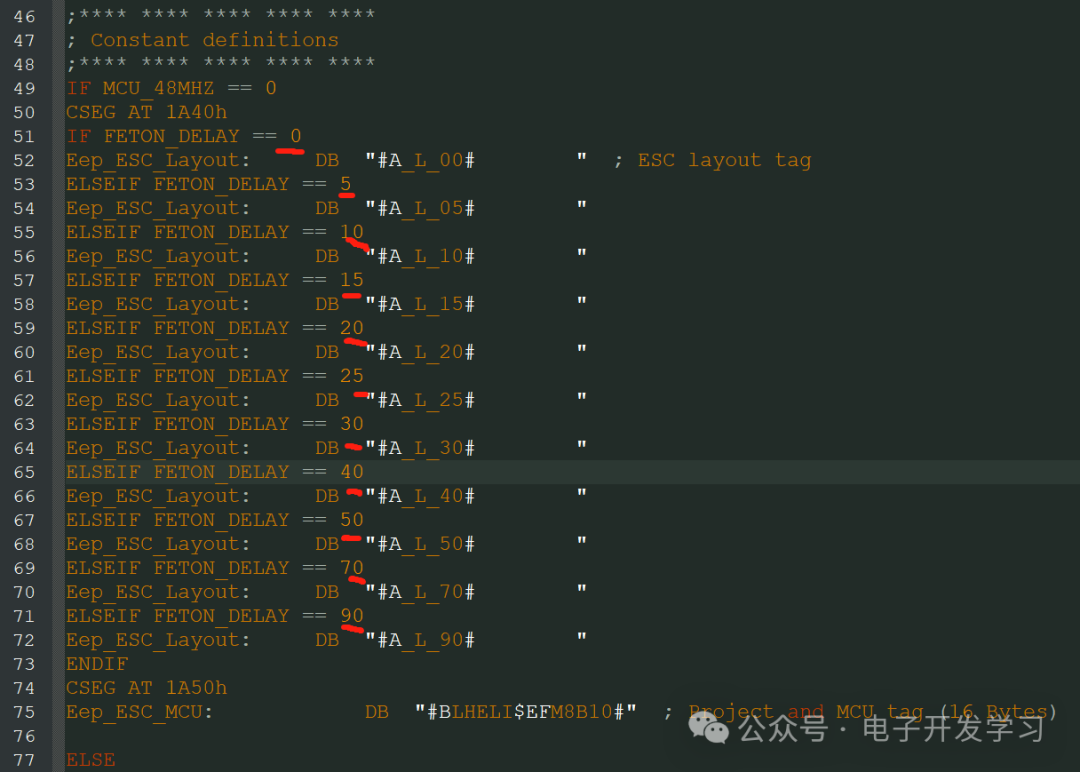

再看第 46 到 77 行，这里定义的是死区时间。从代码里的 ELSEIF FETON_DELAY == 5、== 10 一直到 == 90 可以看出，死区时间只有 0、5、10、15、20、25、30、40、50、70、90 这几种取值。同时，Eep_ESC_Layout 这一行定义了对应的 #A_L_xx# 字符串，因为当前打开的是《A.inc》，所以前缀是 A_L。

这时候再回看固件命名，会发现确实只有 0、5、10、15、20、25、30、40、50、70、90 这几种死区数字可选。

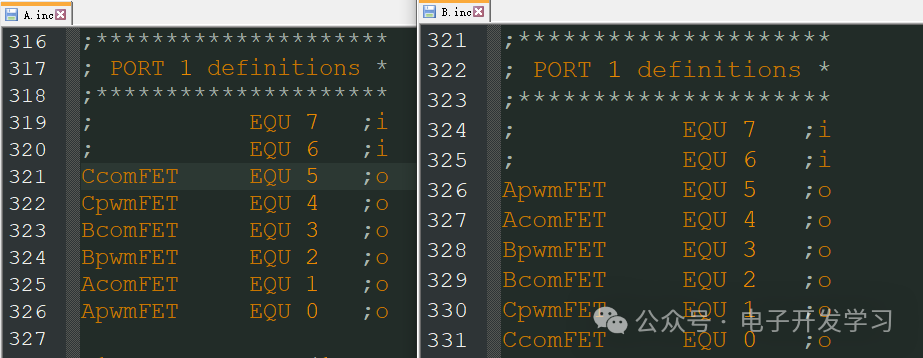

接下来对比一下《A.inc》和《B.inc》的 PORT 1 definitions 部分，区别就非常直观了。

可以看到，两个文件里 ABC 三相的桥臂 MOS 控制信号定义的引脚序号不同。这就是不同固件对应不同引脚分配的含义。为什么需要这么多套引脚方案？原因在于电调普遍要求体积小、集成度高，而且市面上的电调外形和 PCB 设计各不相同。为了方便实际布线，Layout 时对引脚排序做了调整，方便布局布线，于是就有了多种可选的引脚排布固件。

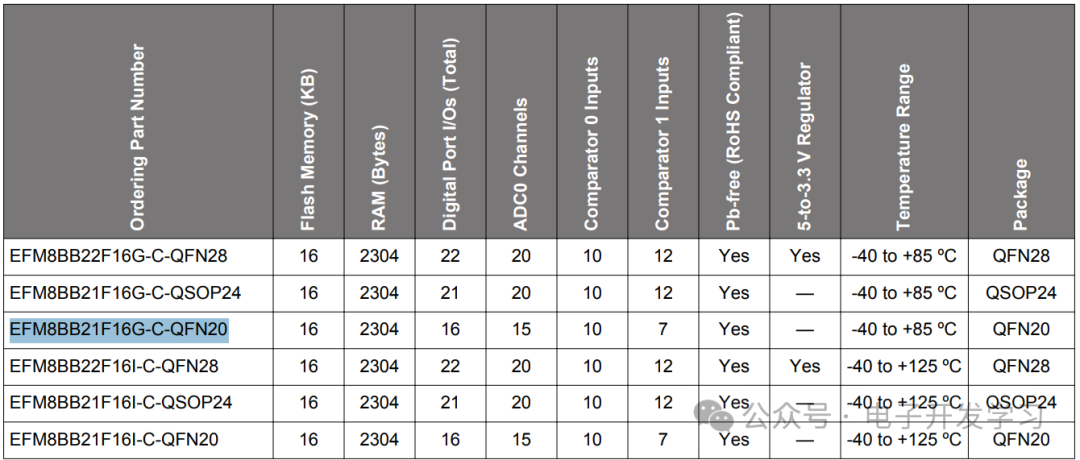

前面提到的 48 MHz MCU，具体对应的型号就是 EFM8BB21F16G-C-QFN20。

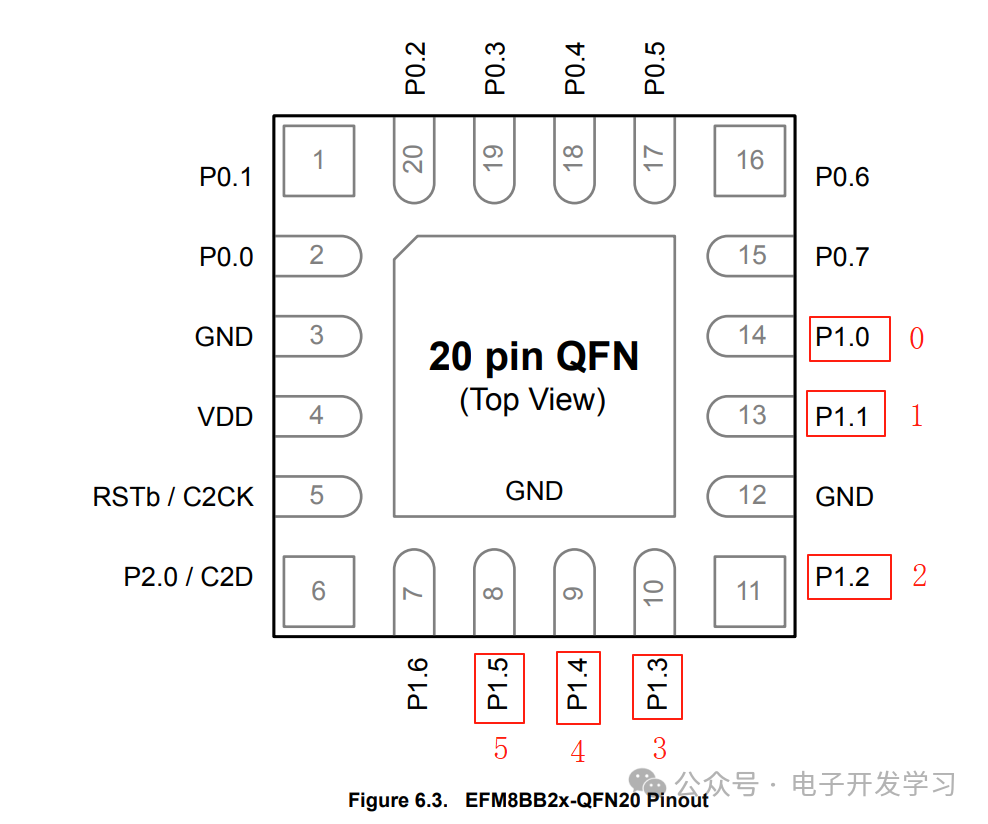

从数据手册的引脚定义可以看到，inc 文件中 PORT 1 definitions、P0、P1 这些引脚分配，就是把 EQU 后面的数字与芯片实际的物理引脚序号对应起来。

搞清楚这些固件命名的含义之后，至少能带来两个好处：

1. 给现成的 BLHeli_S 电调刷固件时，知道怎么选择对应版本。 产品详情页一般会标明所使用的固件版本，如果没有标注，最稳妥的方式是直接向卖家确认。
2. 自己动手 DIY BLHeli_S 电调时，可以选择 PCB 布线更顺手的固件方案。 不必为了固定引脚分配而把走线绕得七扭八歪。
