深入解析Windows内核29912分页：手动拆解GDT线性地址实验

实验原理与准备

在 Windows 操作系统中，理解内存管理机制是深入学习内核的关键。本次实验我们将手动解析一个内核数据结构——全局描述符表（GDT）的线性地址，通过拆解其 2-9-9-12 分页过程，直观地验证虚拟地址到物理地址的转换流程。

1. 获取目标地址与页目录基址

首先，我们需要找到 GDT 在内存中的线性地址。在 WinDbg 中，可以使用 gdtr 寄存器命令获取。

kd> r gdtr
GDT = 80b99000

接下来，需要获取页目录的物理基址，它存储在 CR3 寄存器中。由于内核空间在所有进程间共享，我们可以通过切换到任意用户进程上下文来获取其 CR3 值。

原理说明：用户进程的虚拟地址空间低 2GB 是独立的，但高 2GB 的内核空间对所有进程是共享映射的。因此，获取任意进程的 CR3 寄存器值，即可用于解析内核地址空间，包括 GDT、IDT、内核模块及驱动等。

使用以下命令列出进程并切换上下文：

!process 0 0
.process /p 7f21c4a0  // 切换至任意进程上下文，例如 EPROCESS 地址为 7f21c4a0

切换后，CR3 寄存器中存储的就是该进程页目录的物理地址。

手动拆解 2-9-9-12 分页过程

我们获得了 GDT 的线性地址：0x80b99000。接下来，按照 2-9-9-12 的模式将其拆分。

地址二进制拆分：
0x80b99000 = 1000 0000 1011 1001 1001 0000 0000 0000
按 2-9-9-12 划分后：

• 第1个2位（PDPT索引）：10 -> 0x2
• 第2个9位（PDE索引）：000000101 -> 0x5
• 第3个9位（PTE索引）：110011001 -> 0x199
• 第4个12位（页内偏移）：000000000000 -> 0x0

2.1 获取页目录指针表项（PDPTE）

PDPT 的基址由 CR3 寄存器直接给出。计算第一个索引：

PDPT_index = 0x2

使用 WinDbg 命令查询对应的 PDPTE：

!dq (cr3 + PDPT_index * 8)
!dq (0x7f21c4a0 + 0x2*8)  // 假设此时 cr3 值为 0x7f21c4a0

命令执行后，我们得到：

PDPTE = 00000000`545cf801

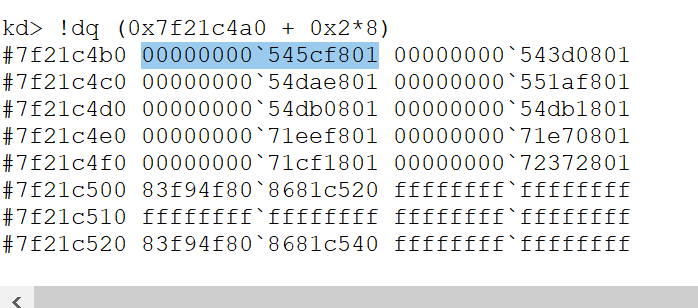

上图为 WinDbg 中查询 PDPTE 的输出结果，其中包含了下一级页表的物理地址。

2.2 获取页目录项（PDE）

从上一步得到的 PDPTE 中，提取出页目录的物理基址（低 12 位为属性位，需清零）。然后计算 PDE 索引：

PDE_index = 0x5
PDPT_Base = 00000000`545cf000  // 545cf801 & ~0xFFF

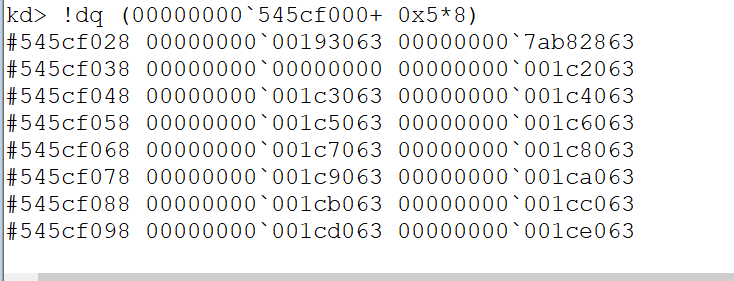

查询对应的 PDE：

!dq (PDPT_Base + PDE_index * 8)
!dq (00000000`545cf000 + 0x5*8)

命令执行后，我们得到：

PDE = 00000000`00193063

此步骤通过 PDE 定位到了页表（Page Table）的物理地址。

2.3 获取页表项（PTE）

同样，从 PDE 中提取页表的物理基址，然后计算 PTE 索引：

PTE_index = 0x199
PDE_Base = 00000000`00193000  // 00193063 & ~0xFFF

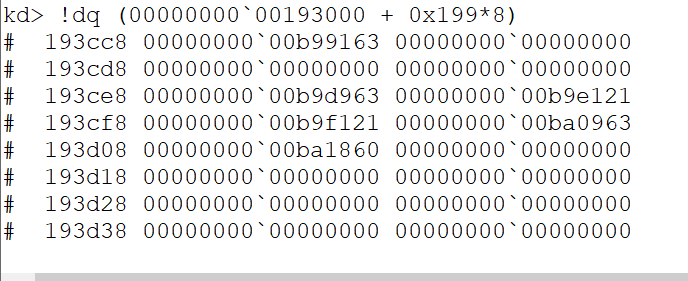

查询对应的 PTE：

!dq (PDE_Base + PTE_index * 8)
!dq (00000000`00193000 + 0x199*8)

命令执行后，我们得到：

PTE = 00000000`00b99163

页表项（PTE）中包含了目标物理页帧的地址。

2.4 获取最终物理地址并验证

从 PTE 中提取出 4KB 物理页的基址，加上页内偏移，即可得到最终的物理地址。

PTE_Base = 00000000`00b99000  // 00b99163 & ~0xFFF
offset = 0x0

查询该物理地址的内容：

!dq (00000000`00b99000 + 0x0)

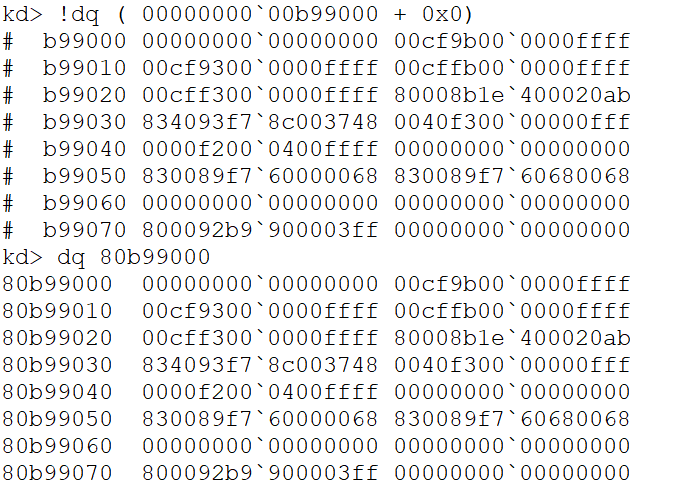

最终查询到的物理页内容（上图）与直接用线性地址 dq 80b99000 查询 GDT 表的结果完全一致，成功验证了整个分页转换过程。

扩展探讨：为什么是 2-9-9-12？

一个常见的疑问是：为了实现大于 4GB 的物理内存支持，为什么 Intel 选择了 2-9-9-12 分页，而不是在原有的 10-10-12 模式上简单地将 PDE/PTE 扩展为 8 字节？

核心原因在于硬件兼容性与改动成本：
理论上，10-10-12 格式通过扩展表项宽度也能支持更大物理内存。但这需要同步修改 CPU 的页表格式解释逻辑、TLB 结构、CR3 寄存器规则以及地址步进计算等一系列底层硬件机制，改动量巨大。

而 2-9-9-12（PAE 模式） 的设计巧妙之处在于：

1. 最小化改动：它在 CR3 之上增加了一层 PDPT（页目录指针表），仅通过引入一个 4 项的小型表就实现了 64 位物理地址的索引，对原有分页结构的冲击相对较小。
2. 保持兼容：操作系统可以选择是否启用 PAE。未启用时，系统仍以传统模式运行，保证了老系统的兼容性。
3. 自然扩展：这种结构为后来 64 位时代的 4 级分页（PML4）乃至 5 级分页奠定了设计基础，是理解现代 网络/系统 内存管理机制的重要一环。

深入理解分页机制，对于进行内核开发、云原生/IaaS 底层调优或安全研究都至关重要。
