CORDIC算法解析：如何为ARM Cortex-M0+内核MCU实现高性能三角函数计算

在嵌入式控制系统中，进行高精度的三角函数（如sin、cos）计算是一项常见需求。传统方案通常会选择集成专用数字信号处理（DSP）模块的MCU，例如基于ARM Cortex-M4或M4F内核的芯片。然而，这类高性能内核往往伴随着更高的成本，导致许多开发者需要为实际用不到的性能或功能“买单”。

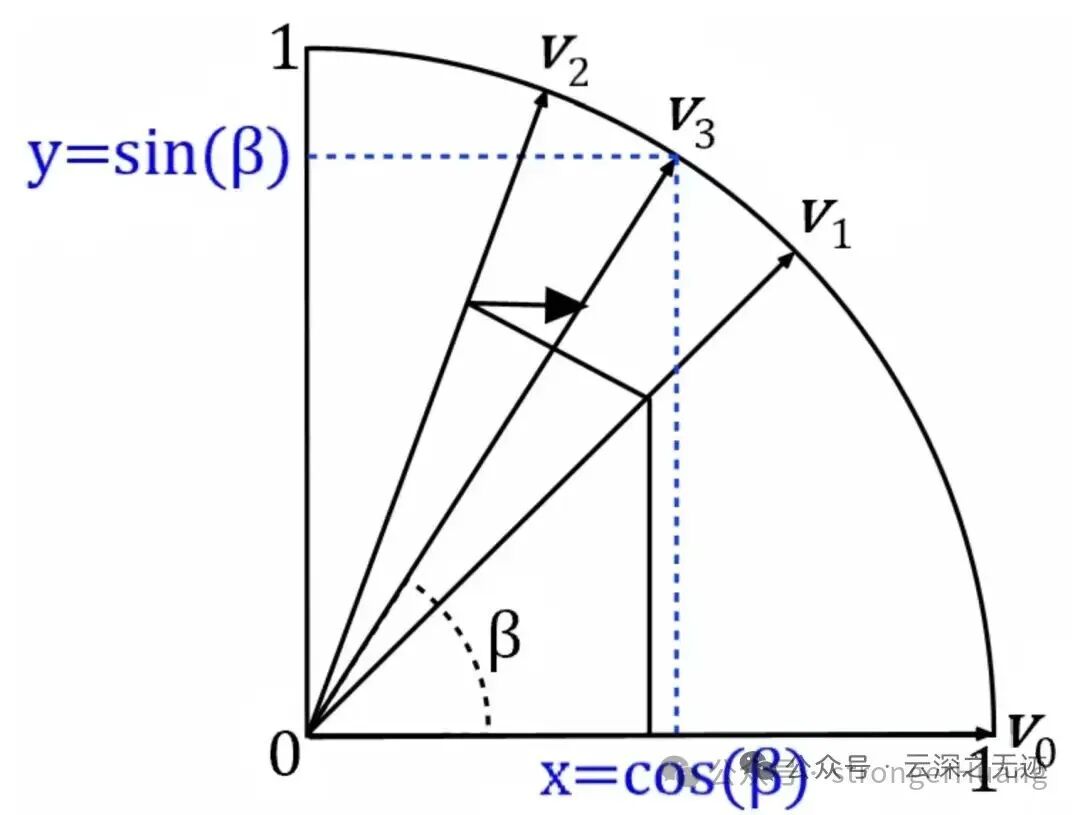

为解决这一矛盾，工程师们研究并应用了一种高效的算法——坐标旋转数字计算机算法（CORDIC）。该算法的核心优势在于，其硬件实现仅需加减法和移位操作，无需复杂的乘除法单元，能纯硬件执行，不占用CPU核心的计算资源，从而允许MCU以更低的主频运行或将处理器周期释放给其他任务。

为了量化评估CORDIC模块的实际效能，我们设计了一项对比实验，选取了四款不同内核与定位的MCU进行测试：

• STM32F103C8T6：经典的ARM Cortex-M3内核
• STM32F411CEU6：性能更强的ARM Cortex-M4内核
• STM32G431CBT6：集成模拟功能、采用ARM Cortex-M4F内核的混合信号MCU
• CW32L012C8T6：武汉芯源半导体推出的、基于ARM Cortex-M0+内核的混合信号MCU

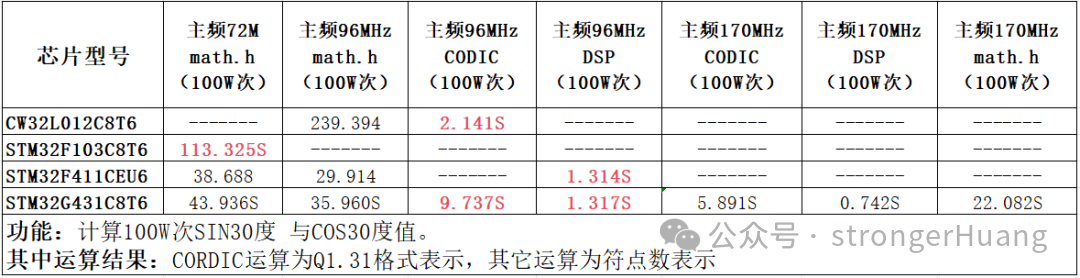

实验让每款芯片执行100万次sin30°和cos30°计算，并测量总耗时。考虑到各芯片在内核架构、主频及市场定位上的差异，我们进行了多条件下的测试，结果汇总如下：

从表中数据可以看出：

• STM32F103C8（无硬件加速模块）：在72MHz主频下，依赖math.h库进行软件计算，耗时近两分钟。
• 其他三款MCU（均内置数学加速单元）：得益于硬件加速，计算耗时均降至秒级。

进一步分析表明，在主流MCU上，CORDIC模块的运算速度与DSP模块非常接近。例如，基于Cortex-M0+内核的CW32L012与两款Cortex-M4(F)芯片的百万次计算耗时仅相差1-2微秒。这一性能表现足以满足绝大多数对计算精度有要求的应用场景。

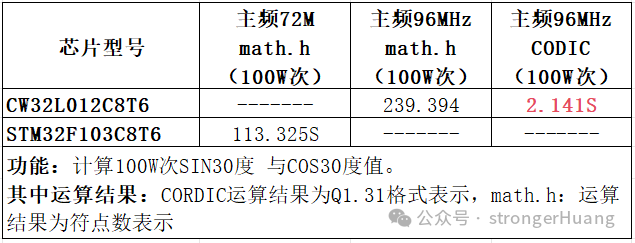

长久以来，涉及复杂运算的应用选型常常将Cortex-M0+内核阵营排除在外。但CORDIC等硬件加速单元的出现，正在改变这一认知。为了更直观地展示差异，我们对比了CW32L012（启用CORDIC）与STM32F103C8（纯软件计算）的表现，结果截然不同。

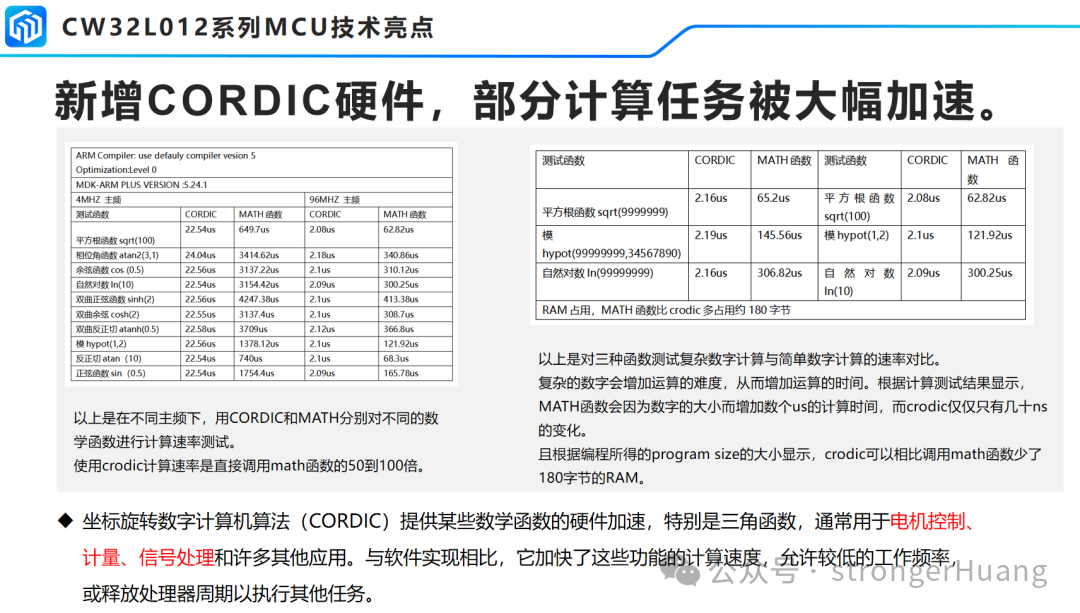

CORDIC模块的功能并不局限于三角函数计算：

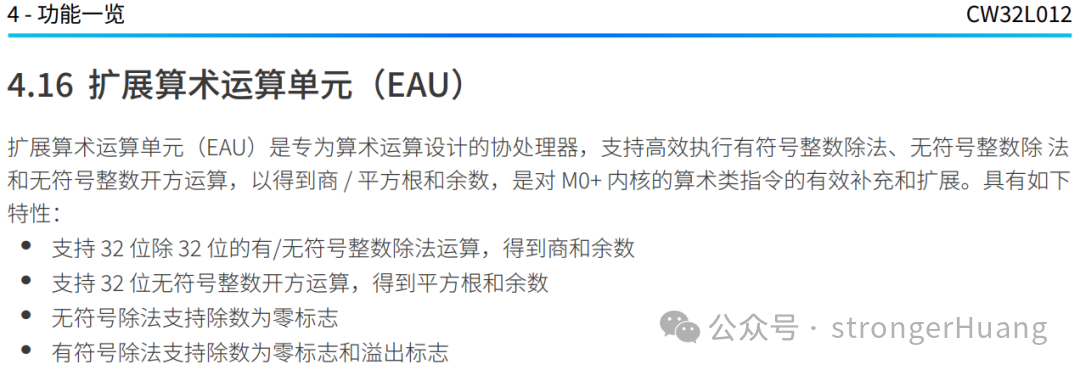

值得注意的是，CW32L012除了集成CORDIC模块，还额外配备了扩展算术运算单元（EAU），有效弥补了Cortex-M0+内核在原生计算性能上的不足。

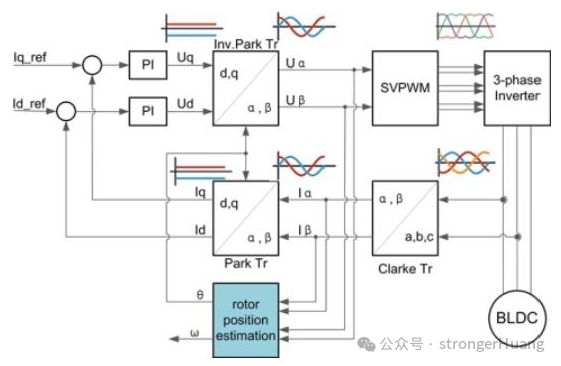

这一点在磁场定向控制（FOC）等高级电机控制应用中尤为重要。通常，基于Cortex-M0/M0+的芯片在进行克拉克/帕克变换时，多采用查表法或定点数计算以节省资源，但这会牺牲控制精度。为实现高精度FOC，开发者往往不得不选用内置DSP的Cortex-M4等高端芯片。

CORDIC模块与Cortex-M0+内核的结合，为高精度FOC控制提供了一个极具性价比的新选择。不仅如此，在信号处理、智能计量、功率变换（如MPPT、数字电源）等领域，此类方案也拓宽了设计边界，或为原有低成本产品带来了“加量不加价”的性能升级可能。考虑到不同内核芯片之间存在数倍的价格差，其经济优势非常显著。

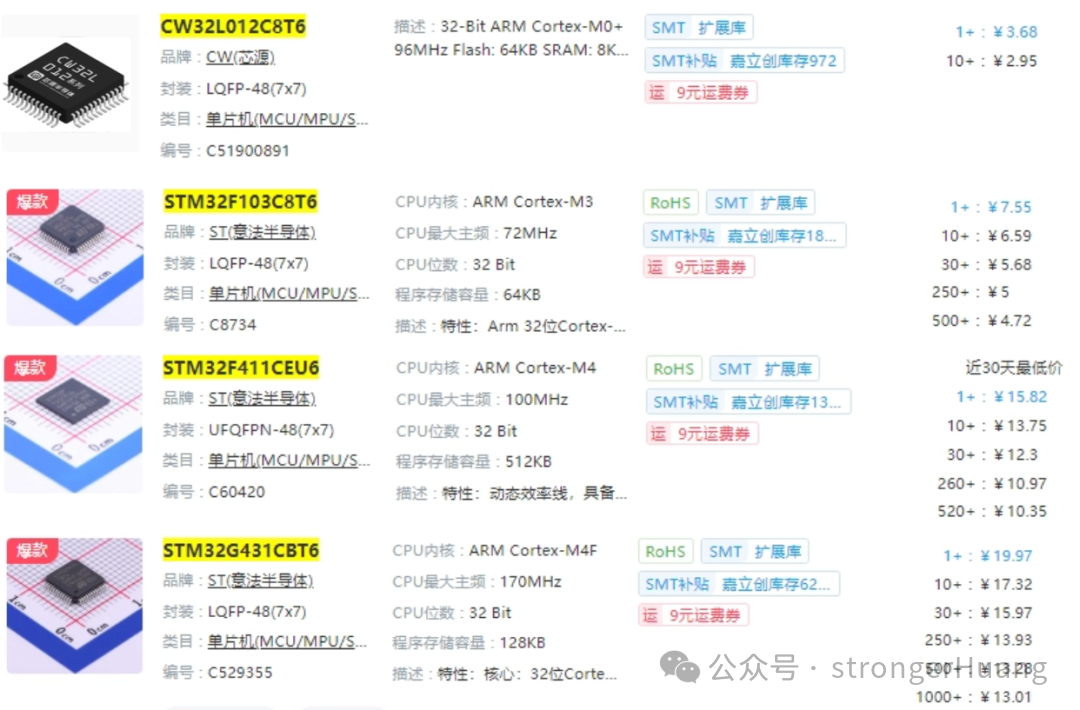

以下是实验涉及的四款芯片在主流元器件商城的参考零售价对比：

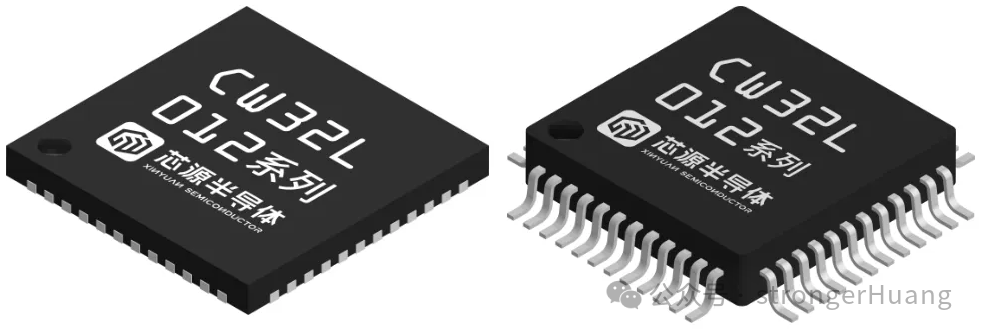

在当前全球MCU市场竞争加剧、国产替代加速的背景下，嵌入式设备对核心芯片的性能、功耗、可靠性及成本提出了更综合的要求。国产芯片厂商通过持续创新，推出了越来越多具有竞争力的产品。对于功率变换、计量、电机控制、信号处理及超低功耗等应用，武汉芯源半导体最新推出的CW32L012系列芯片值得关注。

高性能内核与丰富外设，满足多样化需求

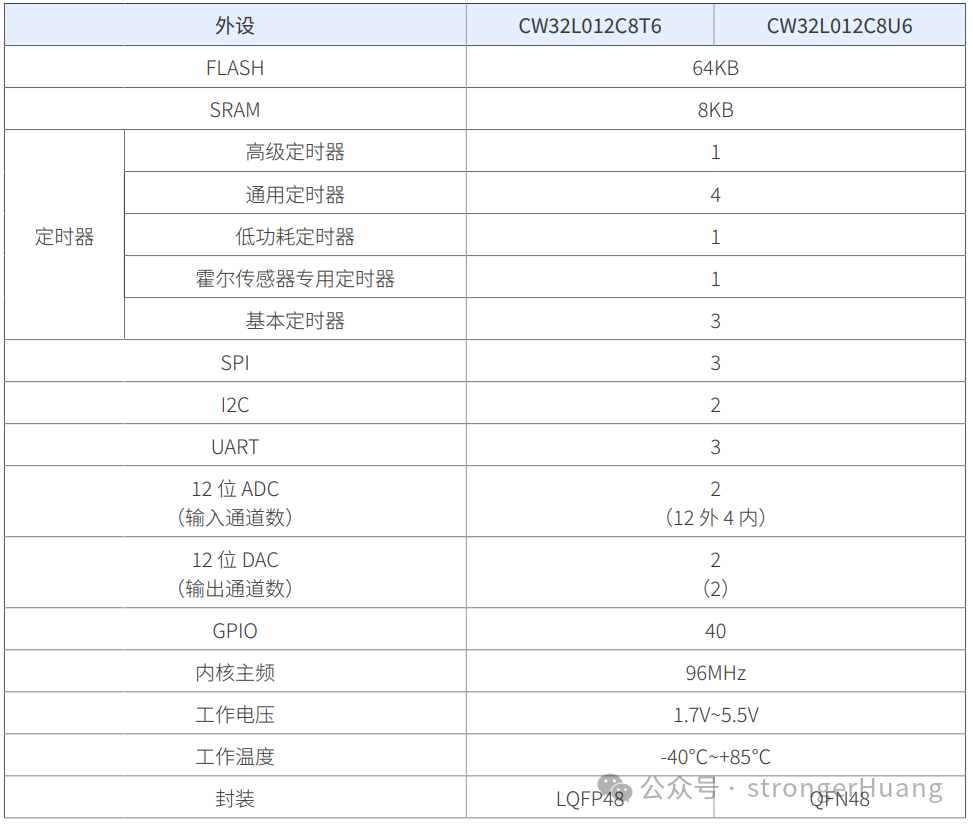

CW32L012集成了一颗主频高达96MHz的ARM Cortex-M0+内核，并配备了全面的外设资源：

• 存储资源：64KB Flash + 8KB SRAM
• 高性能模拟外设：双12位ADC、双12位DAC、双轨到轨运算放大器（OPA）、模拟比较器（VC）、电压检测器（LVD）等
• 丰富的定时器：1组16位高级控制定时器、4组16位通用定时器、3组16位基本定时器、1组16位低功耗定时器、1组24位霍尔传感器专用定时器、窗口看门狗和独立看门狗，特别适合电机控制等复杂时序应用
• 通信接口：3路低功耗UART、3路SPI、2路I2C，便于连接各类外设
• 硬件加速单元：4通道DMA、CRC计算单元、坐标旋转数字计算（CORDIC）模块、扩展算术运算单元（EAU），显著提升数据处理效率，降低CPU负载
• GPIO：最多支持40个GPIO，扩展性强

工业级可靠性，适应严苛工作环境

CW32L012具备出色的抗干扰能力和宽广的工作范围：

• 工作温度：-40℃ ~ +85℃，工作电压：1.7V ~ 5.5V
• ESD防护能力高达±8KV（HBM），增强了系统在恶劣环境下的可靠性

这些特性使其成为工业传感器、智能表计、户外设备等场景的理想选择。
