深入解析802.11协议数据封装：从MAC层到物理层与CSMA/CA工作机制详解

我们每天都在使用Wi-Fi网络，但你是否深入思考过，当点击发送按钮时，数据是如何被精确封装并通过无线电波传输的？本文将深入剖析IEEE 802.11协议的核心，揭示MAC层数据封装的全过程，并解读其独特的信道访问机制。

这本质上是一场关于数据“打包”与“排队”的精密协作。

在Wi-Fi的世界里，速度与秩序并存。我们接下来将深入底层，探究IEEE 802.11协议如何让数据在复杂且充满干扰的无线环境中实现可靠传输。

802.11的定位：在OSI模型中的层级

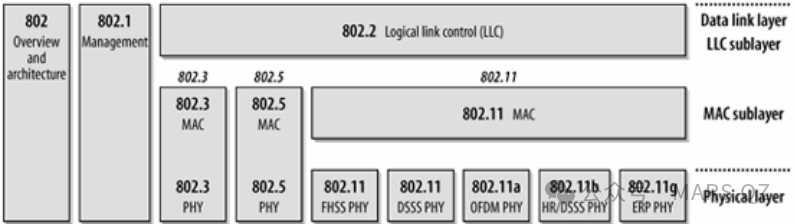

首先，需要明确Wi-Fi（IEEE 802.11）在协议体系中的位置。它属于庞大的IEEE 802家族（局域网技术标准）的一员。下图清晰地展示了IEEE 802家族与OSI七层模型的对应关系：

在TCP/IP模型中，802.11主要承担了数据链路层和物理层的工作：

• 上层（LLC子层）：作为“逻辑链路控制”子层，它如同一个外交官。它与802.3（以太网）的LLC子层功能一致，确保上层网络协议（如IP）能够无缝地在Wi-Fi介质上运行。
• 下层（MAC子层）：这是Wi-Fi的核心区域，也是本文的重点。它扮演着交通警察的角色，严格管控着哪个设备可以发送数据以及何时发送数据。

数据链路层：数据的逐层封装

数据从手机的应用层产生，最终到达Wi-Fi芯片准备发射，会在数据链路层经历三次关键的“封装”过程。这个过程类似于快递打包：将物品装入小盒，再将小盒放入大箱，最后贴上运单。

MSDU（网络层的包裹）与 A-MSDU（聚合打包）

网络层（第三层）将数据递交给数据链路层，经过LLC子层处理后，该数据单元被称为MSDU（MAC服务数据单元）。MSDU包含了来自第三层及以上的所有信息（如IP包头和载荷），可以简单理解为携带了上层协议数据的净荷。

802.11的管理帧和控制帧不携带上层信息，而数据帧的帧体则承载着MSDU。标准规定MSDU的最大长度为2304字节，但实际受限于以太网MTU，通常不超过1500字节。

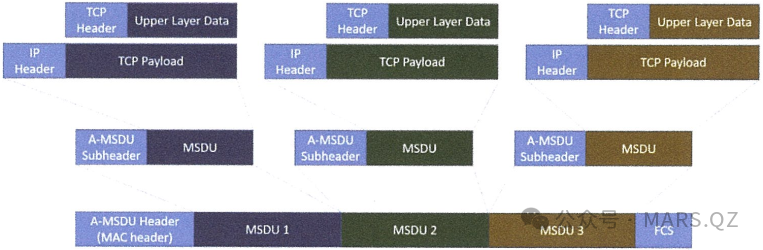

802.11n标准引入了A-MSDU（聚合MSDU）技术。它将多个MSDU聚合在一起，形成一个更大的数据单元进行发送。此时，帧体的最大长度取决于A-MSDU的最大长度（3839或7935字节，由终端能力决定）以及加密开销。A-MSDU的结构如下图所示：

如图所示：

• 拼接方式：多个独立的“TCP/IP头+数据载荷”被加上一个微小的A-MSDU子帧头。
• 合体：这些带标签的数据包被首尾相连，组合成一个庞大的A-MSDU。
• 容量提升：这种“大包裹”的体积上限显著提高，最高可达7935字节，有效减少了协议开销，提升了传输效率。

MPDU（贴上MAC头）与 A-MPDU（聚合帧列车）

LLC子层将MSDU交给MAC子层时，MAC子层会为其添加MAC帧头等控制信息。封装后的单元被称为MPDU（MAC协议数据单元），也就是我们常说的802.11帧。一个标准的MPDU由三部分构成：

• MAC帧头：包含帧控制、持续时间、地址、序列控制、QoS控制等信息。
• 帧体：承载MSDU净荷，其大小和内容因帧类型而异，可以进行加密。
• 帧校验序列（FCS）：一个32位的CRC校验码，用于接收端验证帧的完整性。

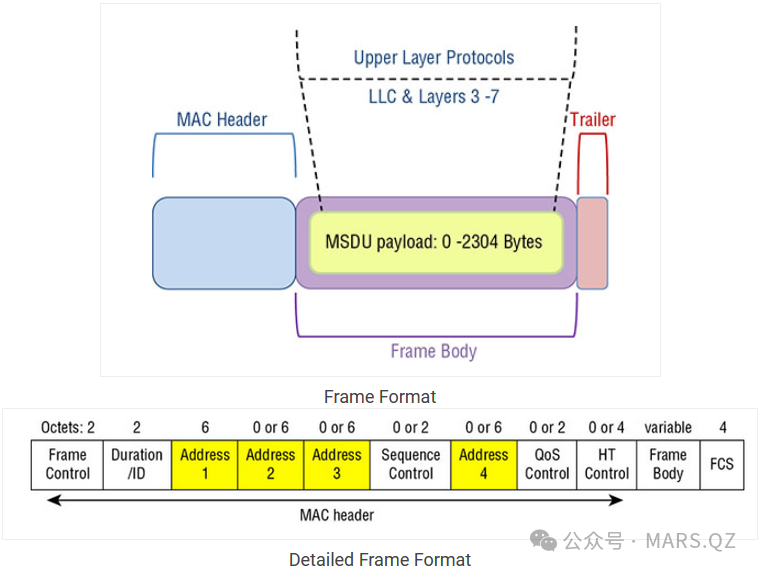

下图展示了一个标准MPDU的精密结构：

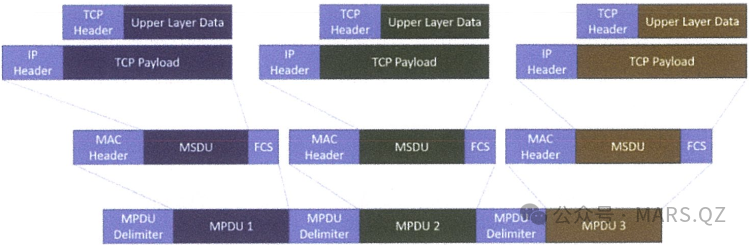

除了A-MSDU，MAC层还有另一种更主流的聚合技术——A-MPDU。

• 原理：它并非拆包重组，而是将多个完整的MPDU（每个都拥有独立的MAC头和FCS）像火车车厢一样串联起来，车厢之间用特定的分隔符（Delimiter）隔开。
• 优势：A-MPDU是目前高性能Wi-Fi传输的主流。相比于A-MSDU“一损俱损”的缺点（整个大包中任何一个比特错误都需重传整个包），A-MPDU实现了“错误隔离”。由于每个子帧都有独立的FCS校验，如果传输中第二个子帧出错，只需重传该子帧即可，其他正确的子帧依然有效，极大地提升了重传效率。

物理层：射频信号的最后成形

与数据链路层类似，物理层也分为两个子层。上层是PLCP（物理层汇聚协议）子层，下层是PMD（物理介质相关）子层。MAC子层将帧（此时对物理层称为PSDU）交给PLCP子层，PLCP子层为其添加前导码和物理层头部，形成PPDU（PLCP协议数据单元）以便传输。随后，PMD子层将数据比特调制为无线电波发送出去。

• PSDU：即PLCP服务数据单元，它就是物理层视角下的MPDU。两者是同一数据单元在不同层的称呼。
• PPDU：即PLCP协议数据单元。PLCP子层在PSDU前添加用于同步的前导码（Preamble）和物理层头部，构成完整的PPDU，然后交给PMD子层进行调制和发射。

MAC层面临的挑战与CSMA/CA机制

无线环境如同一个嘈杂的集市，所有设备共享同一片“空气”介质。802.11采用CSMA/CA（载波监听多路访问/冲突避免）机制来建立通信秩序，这与有线以太网使用的CSMA/CD有着根本区别。

CSMA/CA：礼貌的“先听后说”与“随机退避”

当一台无线设备（STA）想要发送数据时，它会遵循以下步骤：

1. 载波监听（CS）：首先监听无线信道是否空闲（即判断是否有其他设备正在发送信号）。
2. 多路访问（MA）：承认同一信道资源被多个设备共享，竞争必然存在。
3. 冲突避免（CA）：这是核心。如果信道从繁忙转为空闲，设备不会立即发送，而是先进入一个“随机退避”阶段。它会选择一个随机的退避时间（以时隙为单位），并开始倒计时。在此过程中持续监听，若信道一直空闲，则计时结束后发送数据；若在退避期间监听到其他设备开始发送，则暂停计时，待信道再次空闲后继续。这套机制虽然牺牲了一点即时性，但极大地降低了数据碰撞的概率。

确认机制与隐藏节点问题

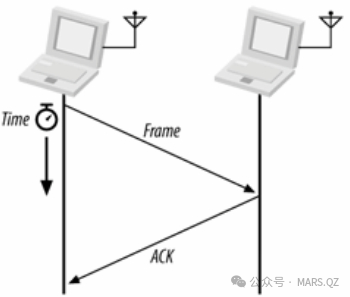

802.11采用“正面确认”机制。绝大多数单播数据帧必须在收到接收方回复的ACK帧后才被认为发送成功，否则将触发重传。具体流程如下：

在无线网络中，还存在“隐藏节点”问题。如下图所示，STA 1和STA 3都能与AP（STA 2）通信，但彼此因距离或障碍物无法直接侦听到对方。从STA 1的角度看，STA 3就是一个隐藏节点，它们可能同时向AP发送数据而导致在AP处发生碰撞。

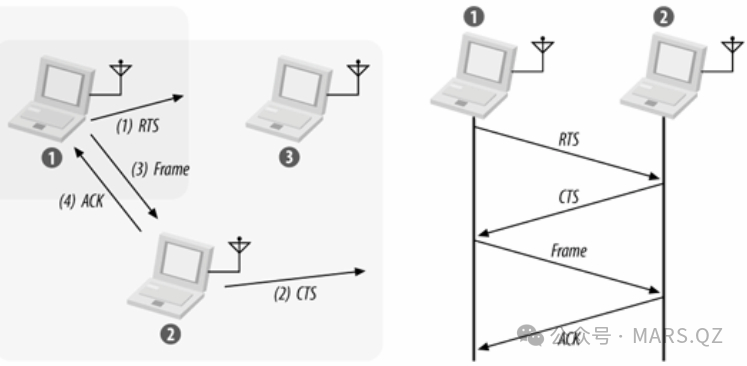

为解决此问题，802.11提供了可选的RTS/CTS（请求发送/允许发送）握手机制：

1. 发送方（如STA 1）先向AP发送一个短小的RTS帧，预约信道使用权。
2. AP收到后，广播一个CTS帧作为响应。
3. RTS和CTS帧中都包含一个“持续时间”字段，会通知范围内所有听到它们的设备（包括隐藏节点STA 3）在一段时间内保持沉默。
4. 完成握手后，STA 1即可无冲突地发送后续数据帧。

RTS/CTS机制通过额外的小帧交换，有效避免了大数据帧因碰撞而导致的重传开销，尤其适用于大数据包传输或隐藏节点较多的环境。

术语缩写对照表

• OSI：开放式系统互联
• LLC：逻辑链路控制
• MAC：介质访问控制
• MSDU：MAC服务数据单元
• A-MSDU：聚合MAC服务数据单元
• MPDU：MAC协议数据单元
• A-MPDU：聚合MAC协议数据单元
• FCS：帧校验序列
• CRC：循环冗余校验
• PLCP：物理层汇聚协议
• PMD：物理介质相关
• PPDU：PLCP协议数据单元
• PSDU：PLCP服务数据单元
