MCU Flash地址指定数据烧写指南：五种方法实现序列号与参数固化

部分终端产品在出厂前，需要在 MCU Flash 的特定地址处写入特定的数据，例如产品序列号、版本号或关键的配置参数。假设我们需要在 Flash 地址 0x08030000 处写入四个字节的数据 0x11、0x22、0x33、0x44，该如何实现呢？

方法一、直接写 Flash

这种方法遵循 MCU 的标准 Flash 操作流程：在程序中先擦除目标地址所在的页，然后按字写入指定的内容。虽然技术上可行，但需要额外编写 Flash 驱动代码，集成到应用中稍显繁琐，因此不推荐作为首选方案。

方法二、直接改写 Hex 或 Bin 文件

通过手动修改最终的 Hex 或 Bin 文件也可以达到目的。但这要求开发者非常熟悉 Hex 文件格式，或者需要精确计算 Bin 文件的填充位置。过程较为复杂且容易出错，同样不推荐。

方法三、离线烧录器配置

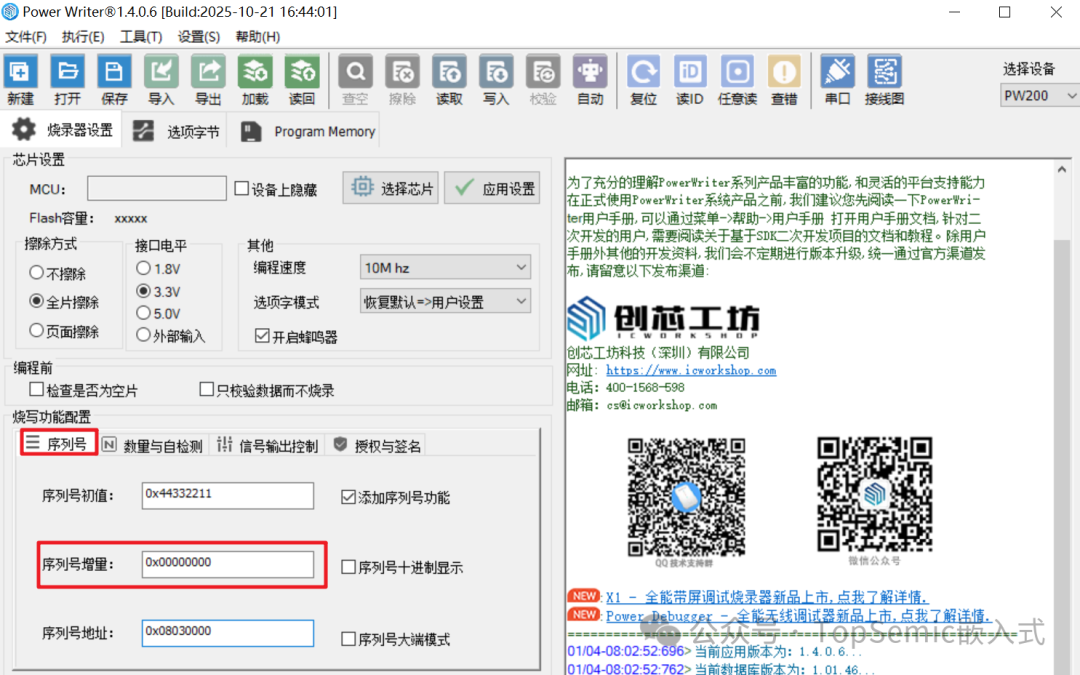

如果生产环节使用离线烧录器，操作会简便许多。例如，使用创芯工坊的 Power Writer 工具，可以在上位机的“序列号配置”栏中直接设置需要烧录的数据与地址，注意需将“序列号增量”设置为 0。

这种方式相比前两种要简单直接，但它通常只能配置一个连续的参数块。如果需要写入多个分散的、非连续的数据，就显得力不从心了。

方法四、分散加载文件实现

通过修改链接器的分散加载文件（Scatter-Loading File），可以更灵活地实现数据定位。这里以常用的 KEIL MDK 开发环境为例进行说明。

假设默认生成的 .sct 文件内容如下：

; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************
LR_IROM1 0x08000000 0x00040000 { ; load region size_region
  ER_IROM1 0x08000000 0x00040000 { ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
   .ANY (+XO)
  }
  RW_IRAM1 0x20000000 0x00007000 { ; RW data
   .ANY (+RW +ZI)
  }
}

为了实现我们的目标，可以将其修改为：

LR_IROM1 0x08000000 0x00030000 { ; load region size_region
  ER_IROM1 0x08000000 0x00030000 { ; load address = execution address
   *.o (RESET, +First)
   *(InRoot$$Sections)
   .ANY (+RO)
   .ANY (+XO)
  }
  RW_IRAM1 0x20000000 0x00007000 { ; RW data
   .ANY (+RW +ZI)
  }
}

LR_IROM2 0x08030000 0x00010000 { ; load region size_region
  ER_IROM2 0x08030000 0x00010000 { ; user data
   *(myflash)
  }
}

然后，在 main.c 文件中增加以下语句：

const uint8_t my_flash_table[] __attribute__((used, section(“myflash”))) = { 0x11, 0x22, 0x33, 0x44 };

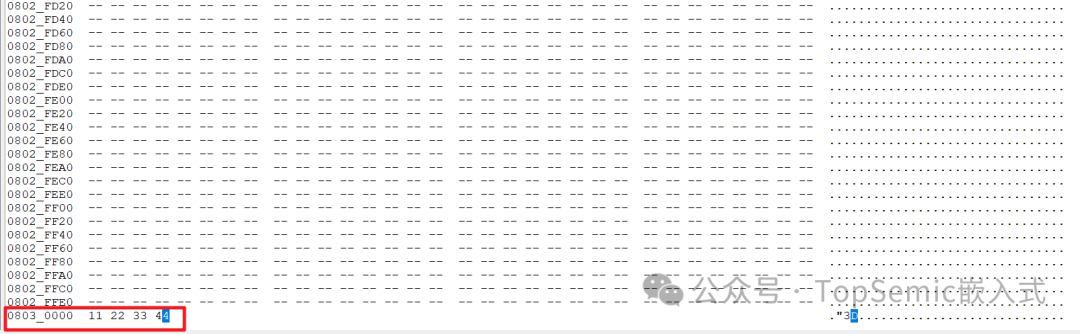

这样编译后，生成的 Hex 文件就会在指定地址 0x08030000 处包含我们预设的数据。

上图清晰地显示了数据 11 22 33 44 被准确地放置在 0B03 0000（即 0x08030000）地址处。作为对比，下图是未修改前的原始 Hex 文件内容，该地址区域并无特定数据。

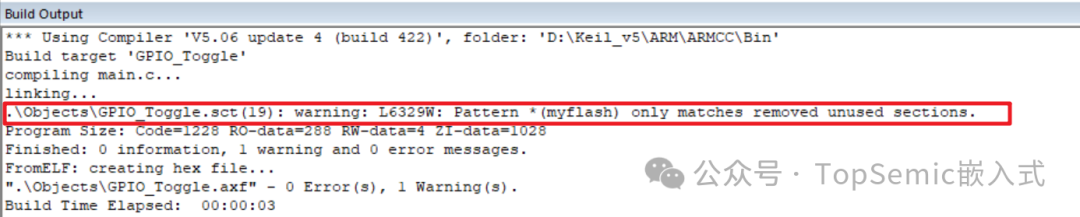

关键点：定义数组时必须加上 used 属性，以防止链接器因变量未被显式使用而将其优化剔除。如果只写 section(“myflash”) 而省略 used，编译时会收到类似 L6329W: Pattern *(myflash) only matches removed unused sections 的警告，导致数据并未实际生效。

方法五、直接绝对定位实现

这是最直观的方法，直接在代码中指定变量的绝对地址。如果你使用的是 Arm Compiler 5 (AC5)，可以使用 __attribute__((at(address))) 语法。如果项目已迁移到 Arm Compiler 6 (AC6)，则必须使用 __attribute__((section(“.ARM.__at_address”)))，因为 AC6 不再支持原始的 at 属性。

根据编译器版本，在 main.c 中添加以下语句之一：

// 适用于 AC5
const uint32_t gflashdata __attribute__((at(0x08030000))) = 0x44332211;

或

// 适用于 AC5 和 AC6
const uint32_t gflashdata __attribute__((section(“.ARM.__AT_0x8030000”))) = 0x44332211;

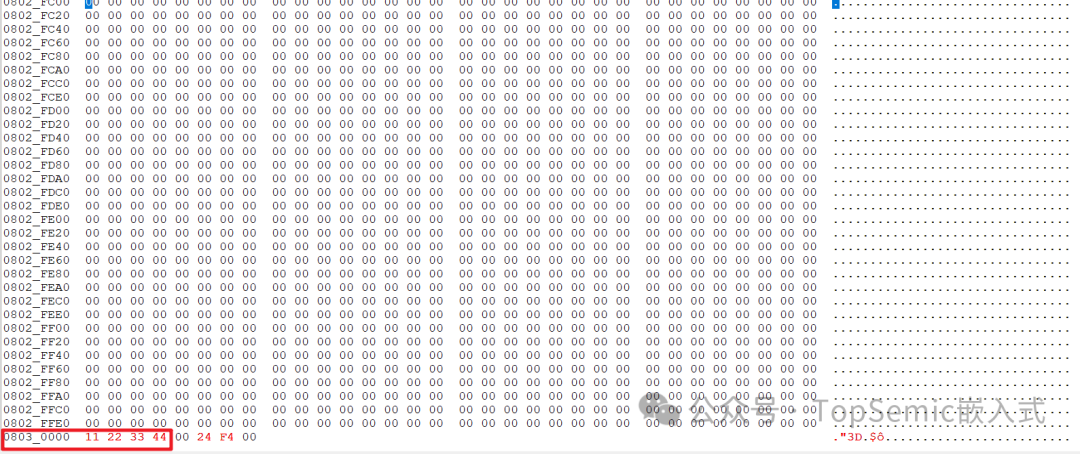

编译后，Hex 文件会在 0x08030000 地址处写入数据 0x44332211（注意字节序）。

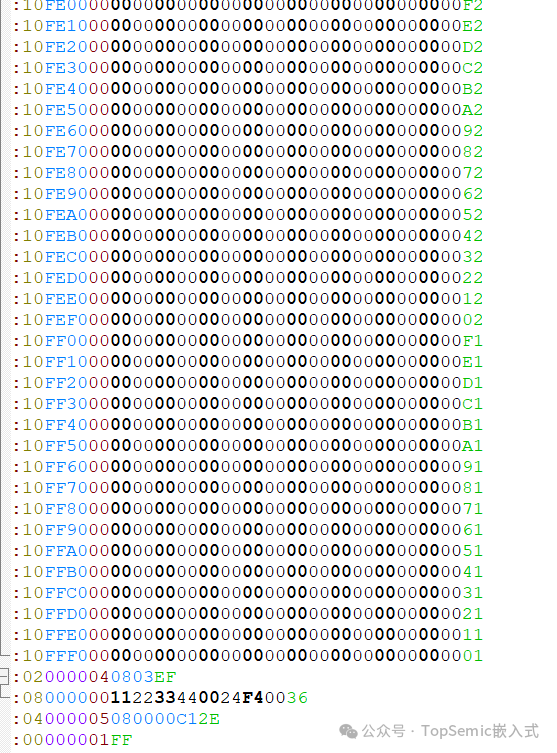

但与方法四不同的是，你会发现 0x08030000 之前未使用的 Flash 地址被大量 0x00 填充。这是因为链接器在生成最终映像时，会将从最低地址到最高已定义地址之间的所有“空洞”填充为 0x00。

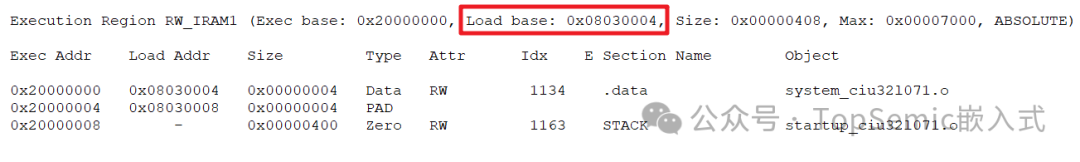

细心的你可能会发现，地址 0x08030004 到 0x08030007 的内容（0x00, 0x24, 0xF4, 0x00）也被改变了。查看 Map 文件可以发现，链接器将 .data 段的初始内容放置在了这个加载地址（Load base）。

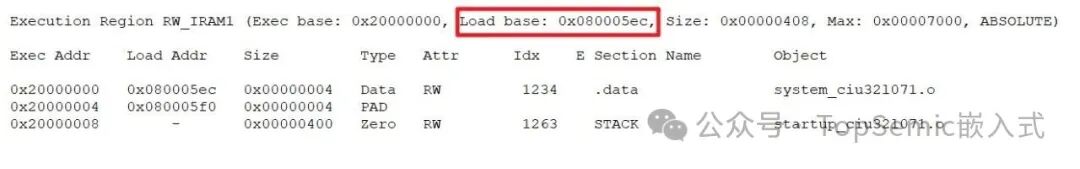

作为对比，下图是未加入绝对定位变量时的原始 Map 文件内容。可以明显看到，引入绝对定位变量后，RW_IRAM1 的加载基地址（Load base）发生了变化。

在 Keil MDK 的 Map 文件中，RW_IRAM1 的 Load base 指的是存储在 Flash 中的、需要被复制到 RAM 的初始化数据的起始地址。这里出现的 0x00, 0x24, 0xF4, 0x00 实际上对应了代码中全局变量 SystemCoreClock 的初始值。

总结

以上详细介绍了五种在 MCU Flash 指定地址存入特定数据的方法，各有其适用场景：

• 方法一和方法二较为底层和繁琐。
• 方法三适合生产环节使用特定烧录器的场景，但功能可能受限。
• 方法四（分散加载）和方法五（绝对定位） 是开发者最常用的两种方式，通过在编译链接阶段就确定数据的最终位置，高效且灵活。其中，方法四更擅长管理多个、可能非连续的数据块；方法五则最为直接，但需注意其对链接器布局带来的间接影响，例如改变其他初始化数据的加载位置。

掌握这些方法，能帮助你在 C/C++ 嵌入式开发中，灵活处理产品序列号、校准参数等数据的固化需求。理解链接器如何工作，是掌握这些高级技巧的关键，这涉及到 计算机基础 中关于程序编译、链接与装载的知识。希望这些内容对您的项目开发有所帮助。您也可以在 云栈社区 与其他开发者交流更多嵌入式实战经验。
