存储架构核心概念解析：池、卷、LUN的层级差异与应用场景

在存储技术中，池（Pool）、卷（Volume）和 LUN（Logical Unit Number） 是三个核心且易混淆的概念。它们分别代表了不同层次、不同架构下的存储资源抽象和组织方式。理解其区别，是掌握现代存储架构，尤其是在进行系统设计时的关键。本文将从基本定义出发，厘清三者的层级关系与核心差异，并探讨其典型应用场景。

存储资源的三层抽象：从物理到逻辑

这三个概念可以被清晰地划分在不同的抽象层级上，构成了一个从物理资源到逻辑服务的完整链条。

1. 池（Pool）：资源抽象与组织层

• 定义：池是对底层物理存储资源（如多个硬盘、SSD）进行聚合、虚拟化后形成的逻辑存储资源集合。它是存储系统管理资源的基本单位。
• 核心思想：“资源整合，统一管理”。池将零散的物理磁盘整合成一个巨大的、连续的存储资源库，并在此之上定义数据分布策略、冗余机制（副本或纠删码）、性能策略等。对于用户和上层应用而言，池提供了一个简单的命名空间，隐藏了底层复杂的物理分布。

以Ceph为例：Ceph Pool是存储数据的逻辑分区。一个典型的CephFS会使用两个池：

• 元数据池（Metadata Pool）：专门用于存储由元数据服务器（MDS） 管理的文件系统元数据，如inode信息。
• 数据池（Data Pool）：用于存储文件的实际数据内容。

Pool内部包含多个Placement Group（PG），PG是数据分布和冗余的基本单位。用户只需指定数据存入某个命名的池（如 cephfs_data），而完全无需关心数据最终存放在集群中哪台服务器的哪个硬盘上。这极大地简化了存储管理和使用，是分布式系统设计思想的体现。

池的关键特点：

• 逻辑连续性：用户看到的是一个连续的地址空间，但数据在物理上可能是离散存储的。这类似于操作系统中的虚拟内存机制，它将磁盘抽象为一个连续、私有的地址空间，而物理内存则作为其高速缓存。

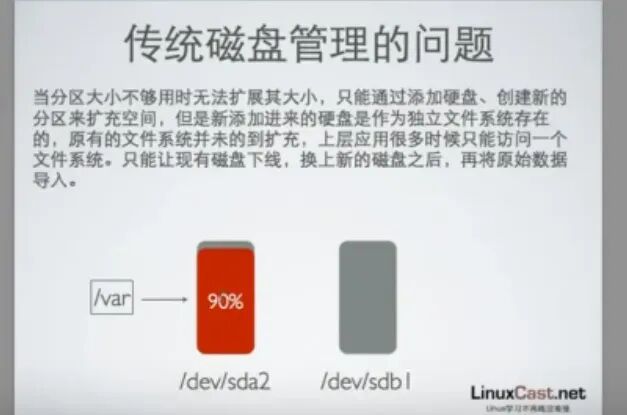

• 在线弹性扩展：这是池相较于传统磁盘分区的巨大优势。当池空间不足时，可以向其中添加新的物理磁盘进行扩容，而不会中断服务或需要迁移数据。这解决了传统分区管理“牵一发而动全身”的痛点。


2. 卷（Volume）：逻辑存储设备层

• 定义：卷是从池（或直接物理磁盘阵列）中划分出来的、具有独立标识和空间的一块逻辑存储区域。它是呈现给操作系统或主机，能够被识别、格式化和挂载的“虚拟磁盘”。
• 核心思想：“逻辑隔离，独立使用”。一个池可以创建多个卷，每个卷在主机看来就像一块独立的硬盘。卷是连接底层存储资源和上层文件系统/应用的桥梁。

卷是操作系统或软件层面的逻辑存储单元。在Linux中，通过LVM（逻辑卷管理器）创建的逻辑卷（LV）就是典型的Volume。LVM实现了高度的灵活性：

1. 灵活的存储容量管理：支持在线动态扩展或缩小逻辑卷，无需重启。
2. 高效的存储空间利用：整合多块异构物理磁盘到一个卷组（VG）中，再灵活划分。
3. 支持高级功能：如快照（Snapshot）、条带化、镜像等。

一个典型的创建链条是：物理硬盘 -> LVM物理卷(PV) -> LVM卷组(VG) -> LVM逻辑卷(LV) -> 格式化并挂载为“卷”。

3. LUN（Logical Unit Number）：SAN协议标识层

• 定义：LUN是在SAN（存储区域网络）环境中，对存储阵列提供给主机访问的逻辑单元（通常就是一个卷）进行编号和寻址的标识符。
• 核心思想：“网络寻址，远程访问”。LUN最初是SCSI协议体系中的概念。在SCSI总线上，一个Target（目标设备，如一台磁盘阵列）可以包含多个逻辑单元，每个单元用一个LUN ID标识。


随着存储网络化，这个概念被泛化。如今，只要是存储设备控制器划分出来、并通过SAN协议（如FC、iSCSI）呈现给主机的逻辑磁盘单元，通常都被称为LUN。对主机操作系统而言，扫描到的一个LUN就是一块可用的“物理硬盘”。

为什么需要LUN？
在大型存储阵列中，会有成百上千个虚拟磁盘。SCSI总线本身的设备寻址能力（Target ID）有限。LUN作为一个次级寻址ID，扩展了寻址能力，使得虚拟磁盘的标识变为“Target x, LUN y”。

核心关系与区别对比

三者构成了一个清晰的层级关系：物理硬盘 -> 存储池（Pool）-> 卷（Volume）-> LUN（在SAN中）-> 主机识别为磁盘 -> 格式化为文件系统 -> 应用使用。

它们之间的核心差异如下表所示：

特性维度	LUN (Logical Unit Number)	Volume (卷)	池 (Pool)
本质	卷在SAN网络中的标识符和访问入口。	从池中分配出的逻辑存储设备。	资源的逻辑集合与抽象。
层级	协议层，是Volume在特定网络环境下的“门牌号”。	中间层，是供给主机的“产品”。	最底层，直接管理物理介质，属于存储系统内部概念。
创建者	存储硬件设备（磁盘阵列控制器）或存储管理软件。	操作系统（如LVM）或应用平台（如K8s）。	存储系统软件（如Ceph、vSAN）。
可见性	对主机可见，主机通过扫描SAN网络发现。	对主机可见，可被识别为一块磁盘。	对主机/应用不可见，由存储管理员管理。
灵活性	大小通常固定，调整需在存储端操作。	高度灵活，支持在线扩容、缩容、快照等。	弹性扩展，可动态添加物理资源。
核心功能	实现网络存储寻址，是硬件级快照、克隆、远程复制的对象。	数据承载和读写的基本单位，支持文件系统格式化。	定义数据冗余策略、性能策略、故障域，提供资源隔离。

一个生动的类比：

• 池就像是云资源池（如vSphere集群的资源池），是原料仓库。
• 卷就像是虚拟机，是从资源池中创建出的、可供直接使用的独立实例。
• LUN就像是虚拟机的IP地址，是这个实例在网络（SAN）中能够被找到和访问的“门牌号”。

典型应用场景剖析

卷（Volume）的应用场景

Volume的核心价值在于其灵活性和高级功能，主要面向最终用户、开发者和DevOps工程师。

1. 操作系统本地磁盘管理：Windows的C盘、D盘，Linux中挂载的/home、/文件系统。通常基于LVM实现，便于动态调整。
2. 容器与云原生环境：在Kubernetes中，Volume是容器数据持久化的核心抽象，通过PersistentVolume（PV）和PersistentVolumeClaim（PVC）机制提供存储。
3. 文件共享服务（NAS）：NAS设备上创建的“共享文件夹”，其底层就是一个或多个被格式化为NFS/SMB协议的Volume。
4. 软件定义存储（SDS）交付：在Ceph、vSAN等SDS方案中，Volume是最终呈现给虚拟机或应用的存储服务单元。

LUN的应用场景

LUN是存储硬件层面的概念，主要应用于SAN环境，面向系统管理员和存储管理员。

1. 为物理/虚拟服务器提供块存储：最经典的应用。存储阵列划分LUN，通过FC/iSCSI映射给服务器，服务器将其识别为本地硬盘，用于安装操作系统、数据库等。
2. 虚拟化平台的数据存储（Datastore）：在VMware vSphere中，LUN被格式化为VMFS集群文件系统，成为存放所有虚拟机文件的数据存储，是VM高可用和动态迁移的基础。
3. 高性能计算与关键业务数据库：Oracle、SQL Server等数据库常直接使用LUN以获得最优I/O性能和控制粒度。
4. 存储高级功能的基础：存储阵列通常在LUN级别提供快照、克隆、远程复制等功能，用于数据保护、测试和容灾。

总结与协同工作流

简单来说：池是“原料仓库”，卷是从仓库里取出来加工好的“成品”，而LUN是这个成品在特定超市（SAN网络）里的“货架标签”。 主机拿着标签（LUN ID）去超市（SAN）里，就能找到并取走成品（Volume）。

在实际的IT架构中，它们协同工作的例子很常见：

1. 存储管理员在SAN存储上创建RAID组（类似池），并划分出一个1TB的LUN。
2. 将该LUN通过iSCSI映射给一台VMware ESXi主机。
3. ESXi主机将其格式化为VMFS数据存储。
4. 管理员在该数据存储上创建一个500GB的虚拟磁盘（VMDK文件，可视为一种卷），分配给一个虚拟机。
5. 虚拟机操作系统将该VMDK识别为新“硬盘”，并在其上创建NTFS卷，最终作为D盘使用。

这个链条清晰地展示了从物理资源（池/LUN）到逻辑服务（卷）的完整价值传递。理解池、卷和LUN的差异与联系，有助于我们在不同的技术栈和业务场景下，做出更合理的存储架构设计与选型。如果你想深入了解分布式存储或系统设计的其他方面，欢迎到 云栈社区 与更多开发者交流探讨。
