嵌入式系统中的校验码技术：原理、类型与C代码实践

在嵌入式系统的通信、存储等关键环节中，数据的完整性与准确性至关重要。一个小小的比特错误，都可能导致设备误动作或系统崩溃。因此，校验码 这项技术扮演了不可或缺的角色，它如同数据的“指纹”，默默守护着信息的可靠性。

校验码：数据完整性的守护者

想象一下，你通过网络传输一份重要的固件文件，或是从传感器读取一个关键的测量值。在这个过程中，数据可能遭遇电磁干扰、信号衰减或硬件故障等意外。此时，校验码的作用就凸显出来了。它是一种通过数学算法生成的额外数据，专门用于检测数据传输或存储过程中是否发生了错误。

校验码的基本工作原理通常包含以下几个步骤：

• 数据输入：将原始数据送入特定的校验算法。
• 计算：算法根据预设规则计算出一个校验值。
• 附加：将这个校验值（校验码）附加在原始数据的尾部或头部。
• 验证：接收方使用相同的算法对接收到的数据重新计算校验值，并与附带的校验码进行比较。若一致，则数据很可能正确；若不一致，则说明数据在传输过程中发生了改变。

常见的校验码类型

1. 奇偶校验码

这是最简单的一种校验方法，通过计算数据中二进制位“1”的个数是奇数还是偶数来工作。它通常只能检测出单个位的错误，适用于要求不高的简单场景。

2. 循环冗余校验码

CRC是一种更强大、更可靠的校验方法，广泛应用于以太网、USB、存储介质等领域。它利用多项式除法来生成校验码，能够检测多位突发错误，错误检测能力远超奇偶校验。深入理解这些底层原理，可以查看我们关于 计算机基础 的专题。

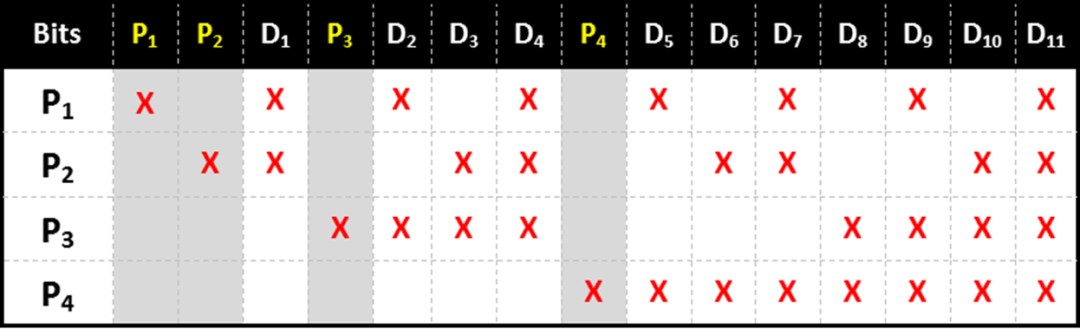

3. 海明码

海明码不仅能够检测错误，还能定位并纠正一定数量的错误位。这种特性使其在对可靠性要求极高的系统中大放异彩，例如航空航天电子设备或医疗设备。它的设计巧妙地在数据位中穿插了多个校验位。

为什么嵌入式系统离不开校验码？

校验码在嵌入式领域的重要性主要体现在以下几个方面：

• 保障数据完整性：在嘈杂的工业环境或长距离通信中，它能有效防止数据因干扰而被意外篡改。
• 提升系统可靠性：通过及时识别并处理通信或存储错误，可以显著降低因数据错误导致的系统故障风险，这是构建健壮 嵌入式系统 的基础。
• 增强通信质量：在不可靠的物理链路上（如无线传输），校验码是确保通信协议有效运作的基石，是 网络/系统 层可靠性的重要保障。

典型的应用场景包括：

• 各类网络通信协议（如UART， I2C， SPI， Ethernet， CAN总线）
• 存储设备（如eMMC， SD卡， NOR/NAND Flash）
• 传感器数据采集与处理
• 卫星通信与遥控指令
• 工业控制系统与安全关键系统

代码示例：CRC-16校验实现（C语言）

虽然原文提供了Python示例，但在嵌入式开发中，C语言更为常见。以下是一个典型的CRC-16（Modbus协议常用）的C语言实现：

#include <stdint.h>

#define CRC16_POLY 0xA001 // CRC-16-IBM (Modbus) 的多项式

uint16_t crc16_calculate(const uint8_t *data, uint32_t length) {
    uint16_t crc = 0xFFFF; // 初始值

    for (uint32_t i = 0; i < length; i++) {
        crc ^= (uint16_t)data[i]; // 与数据字节进行异或

        for (uint8_t j = 0; j < 8; j++) { // 处理每个比特位
            if (crc & 0x0001) {
                crc = (crc >> 1) ^ CRC16_POLY;
            } else {
                crc >>= 1;
            }
        }
    }
    return crc;
}

// 使用示例
int main() {
    uint8_t test_data[] = {'H', 'e', 'l', 'l', 'o'};
    uint16_t checksum = crc16_calculate(test_data, sizeof(test_data));

    // 通常将checksum以低字节在前的格式附加到数据帧末尾
    // printf("CRC16 Checksum: 0x%04X\n", checksum);
    return 0;
}

掌握此类底层数据校验算法的实现，是深入 C/C++ 嵌入式编程的重要一环。

校验码技术看似基础，却是构建稳定、可信嵌入式系统的基石。它如同一位沉默的哨兵，确保流淌在芯片与网络间的每一个字节都准确无误。对于开发者而言，深入理解并恰当应用校验码，是迈向高级系统设计的关键一步。
