今天分享一块特别的电路板。它来自一位从事电路板回收的创业者，这背后是一个将“废品”变“财富”的行业。

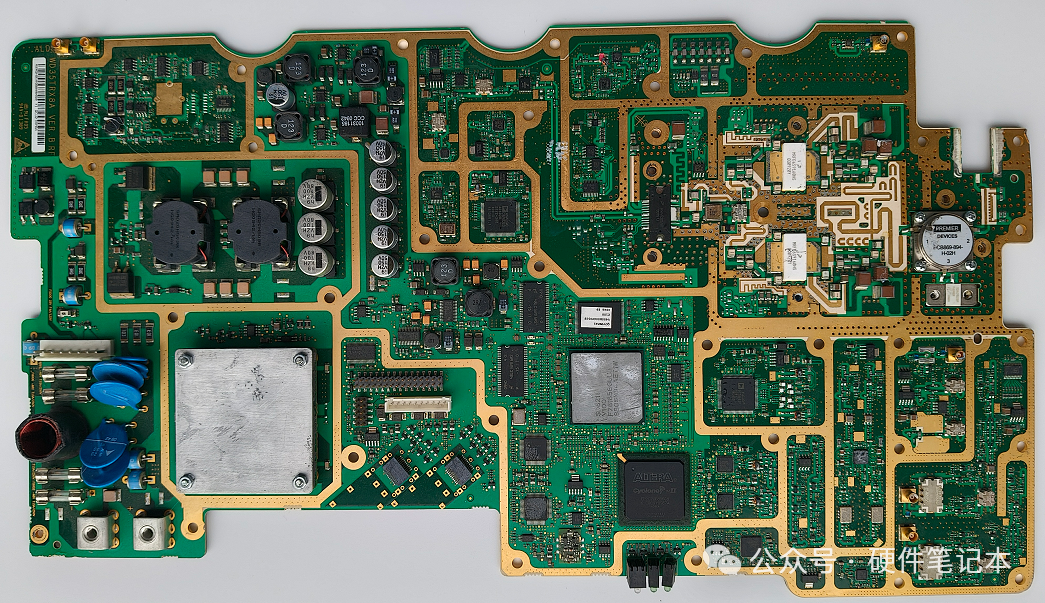

正面照片

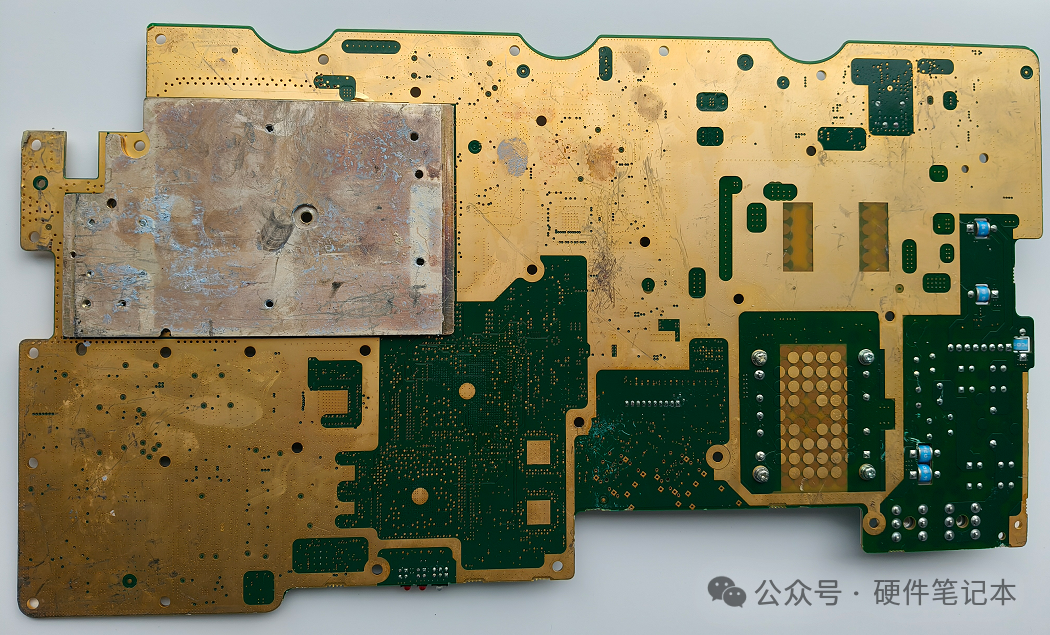

背面照片
这块板子的尺寸为440mm x 250mm，分量十足。
为何电路板回收能成为一门生意？
随着电子产品快速迭代，大量废旧电路板随之产生。电路板回收行业之所以有潜力，主要有以下几点：
- 资源价值：电路板中含有金、银、铜等贵金属，回收利用比开采新矿成本更低。
- 环保需求：随意丢弃废旧电路板会造成严重的环境污染，正规回收是环保的必要环节。
- 市场空间：据相关数据，全球每年产生的大量电子废弃物中，仍有约70%未被有效回收，市场缺口巨大。
板卡细节与技术赏析

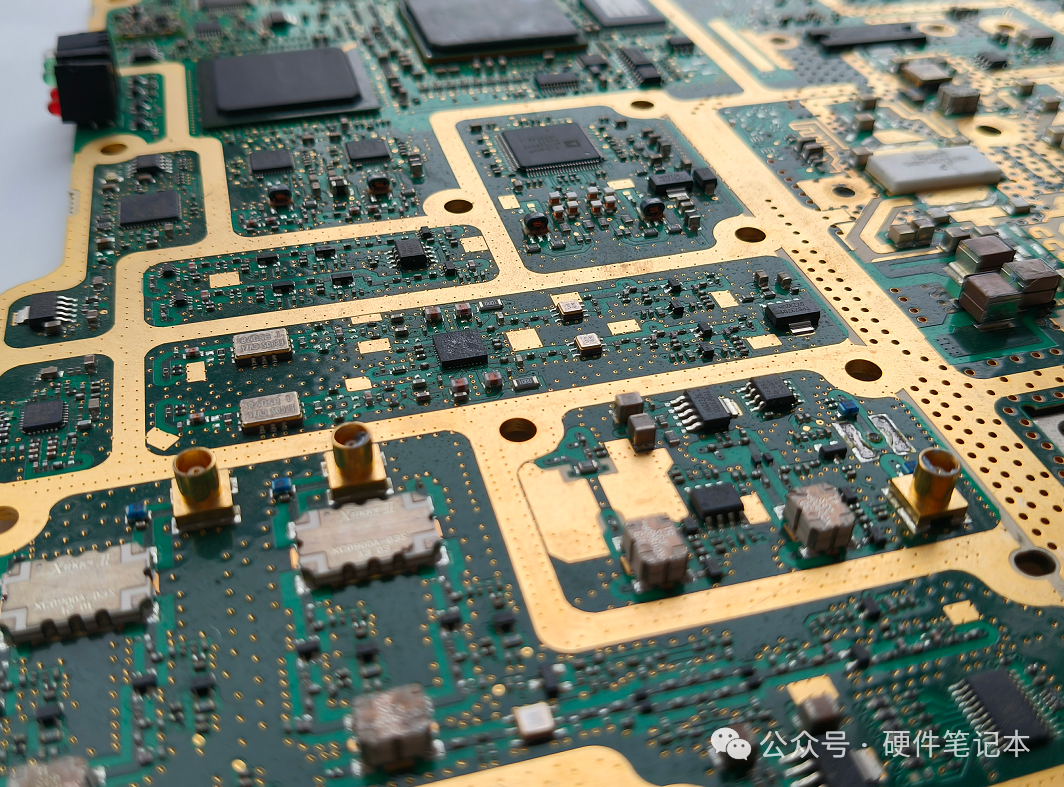

从外观上看，这块板卡的做工极为精密，布局规整，大面积采用了沉金工艺，呈现出独特的金属光泽。
主芯片区域
整体布局与沉金表面

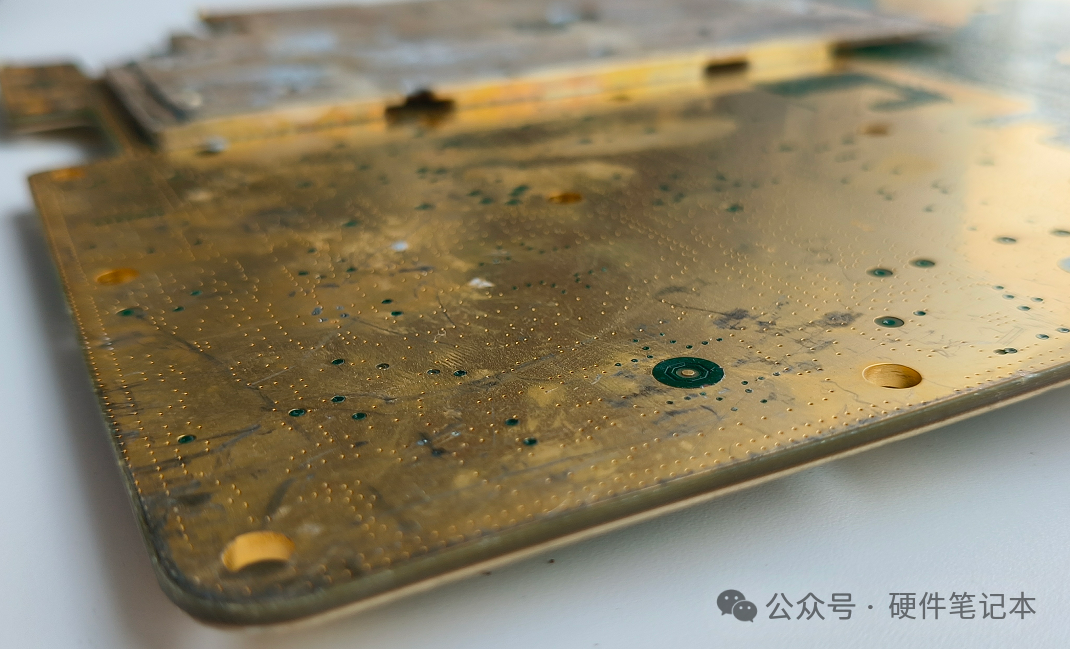

其背面焊点饱满，用料扎实，从回收角度看“含金量”颇高。
背面焊点特写

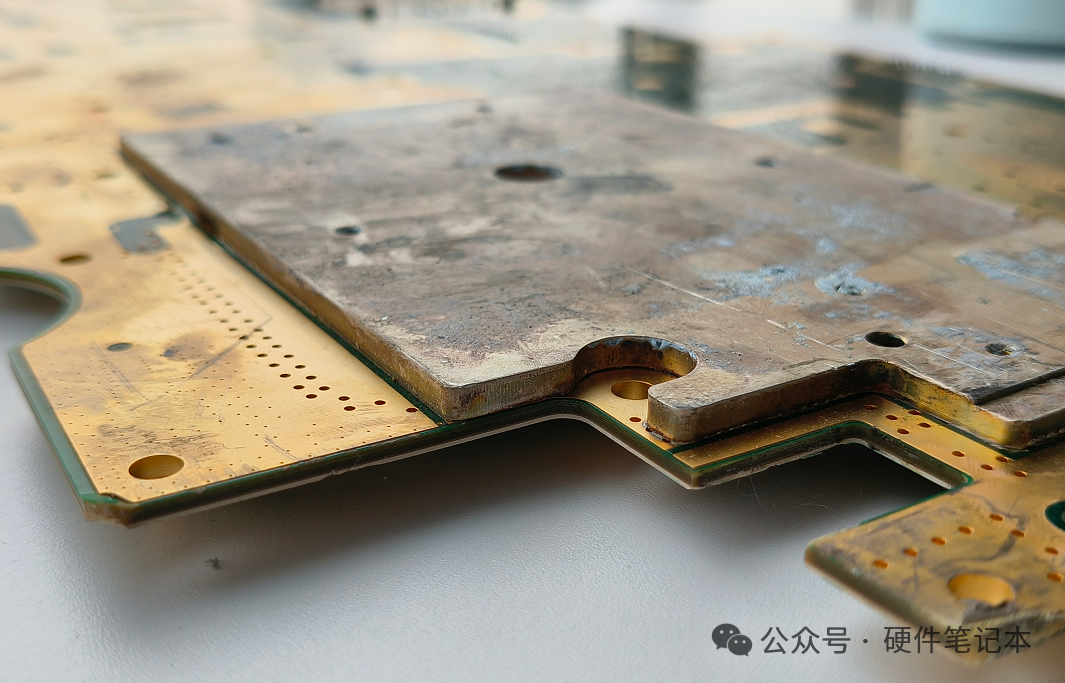

但板子上附着的厚铜板（用于散热或结构加强），在一定程度上拉低了整体价值，因为铜的单价远低于金。
厚铜板一侧

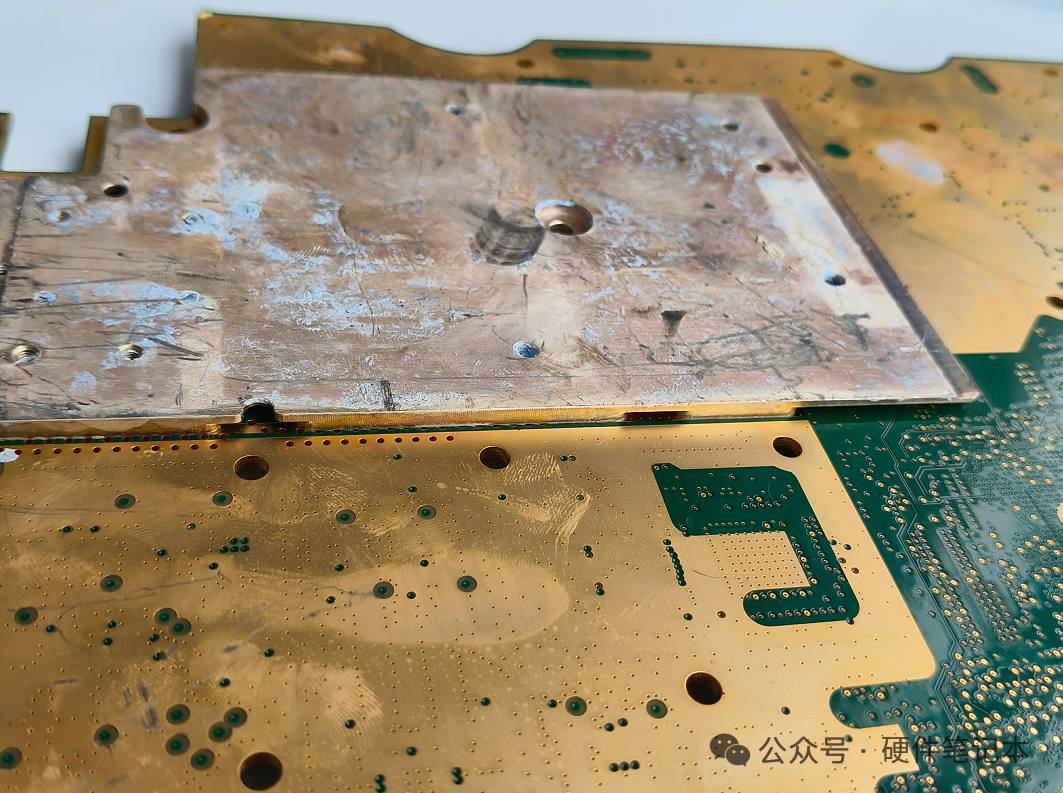

铜板另一侧
核心器件分析
板子的核心是一颗Altera Cyclone II 系列 FPGA，型号为 EP2C70F896C8。

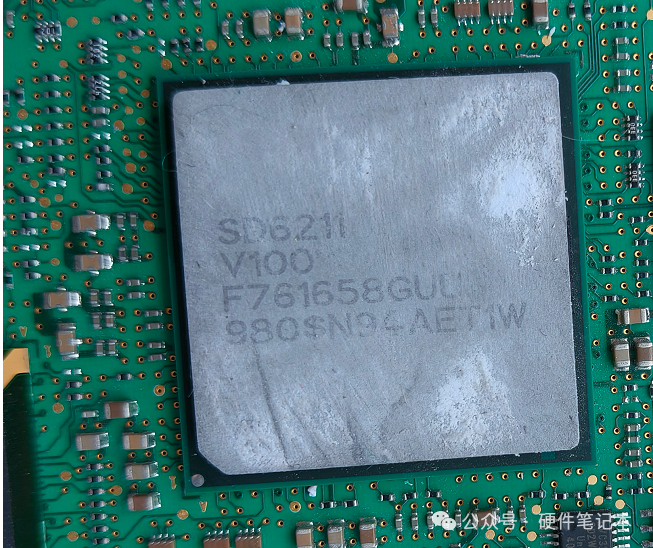

板上SD6211芯片

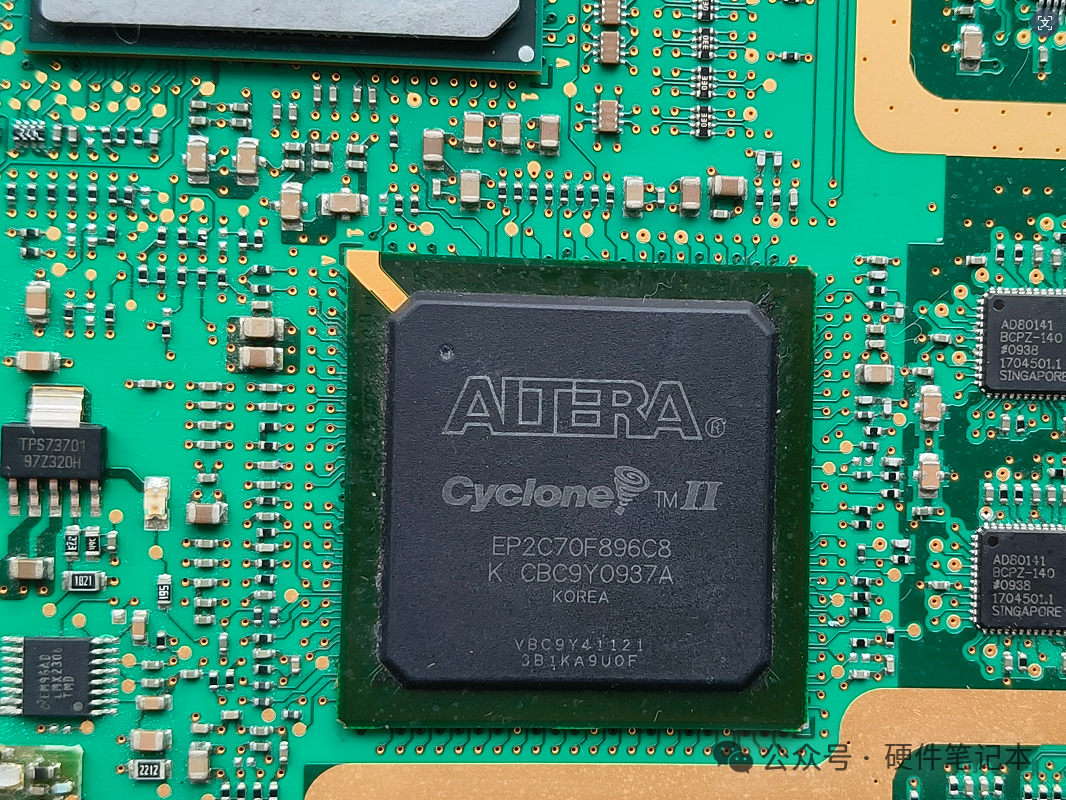

EP2C70F896C8 FPGA芯片
这是一颗采用896引脚BGA封装的高性能FPGA，拥有68416个逻辑单元、4276个逻辑阵列块(LABs)和1152000比特的嵌入式存储器，工作电压为1.15V-1.25V，工作温度范围为0℃至85℃。这类芯片常用于通信基站、数据处理等对信号处理性能要求高的场合。
结合板子四周密集的过孔、大型接插件以及射频相关的布局，可以判断这是一块基站射频设备的主板。其功能包括信号处理、电源管理、数据传输等，应用于支持4G/5G网络的通信基站设备中。

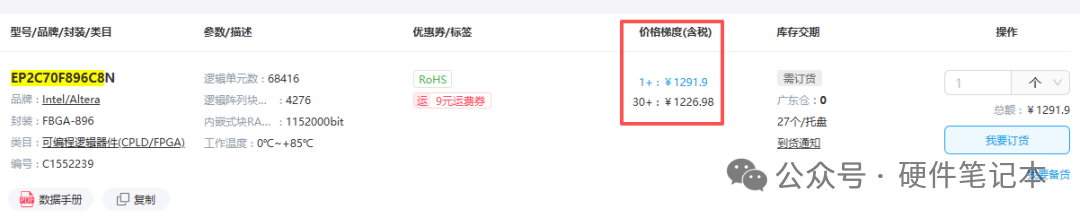

目前在元器件市场，该型号FPGA的单价在千元以上。
元器件平台查询价格

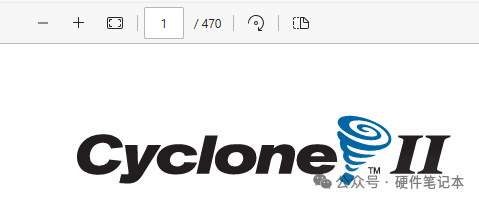

芯片系列标识
板卡标识与安规
板上的丝印“WD35TRX8A VER.B RF”很可能分别是板号、版本号和功能标识（射频）。而 “94V-0” 是一个关键信息，它代表的是UL标准中的阻燃等级，是产品通过安全认证的重要标志，这涉及到产品设计时必须遵循的安全规范与标准。
板号与安规标识
电源与功率设计

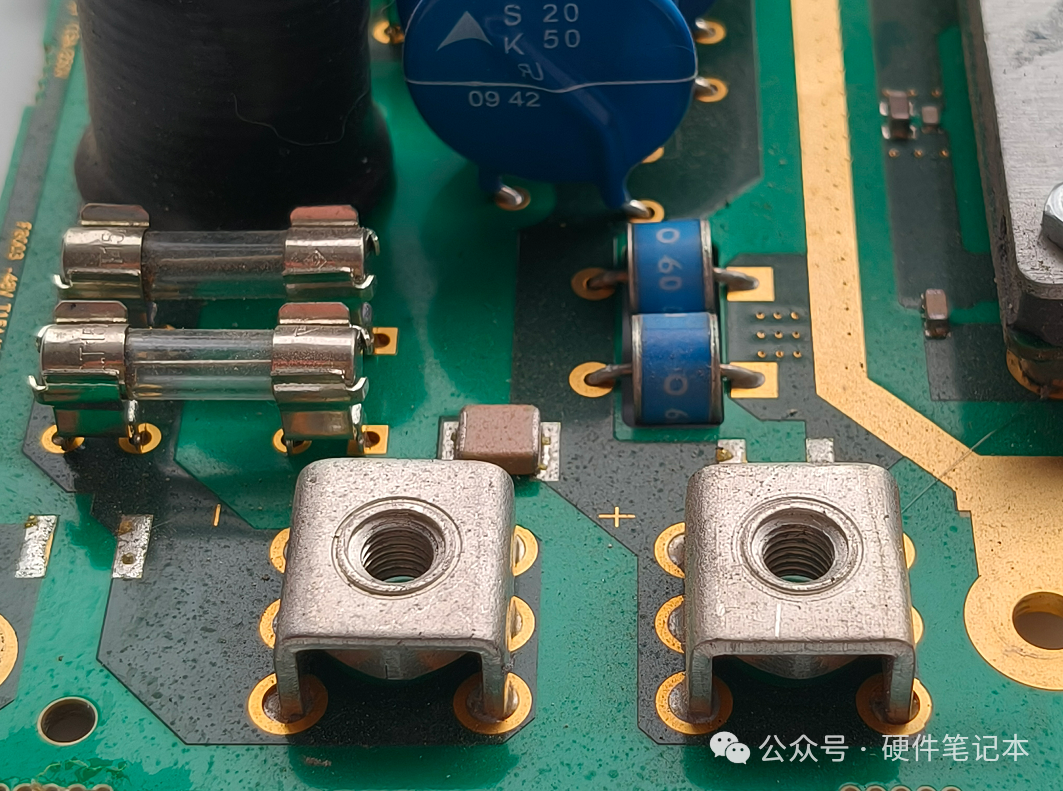

板上采用了多组大电流接线端子。在大型通信基站中，直流供电系统的电流通常可达100A至300A，以满足高功耗设备的运行。
大电流接线端子

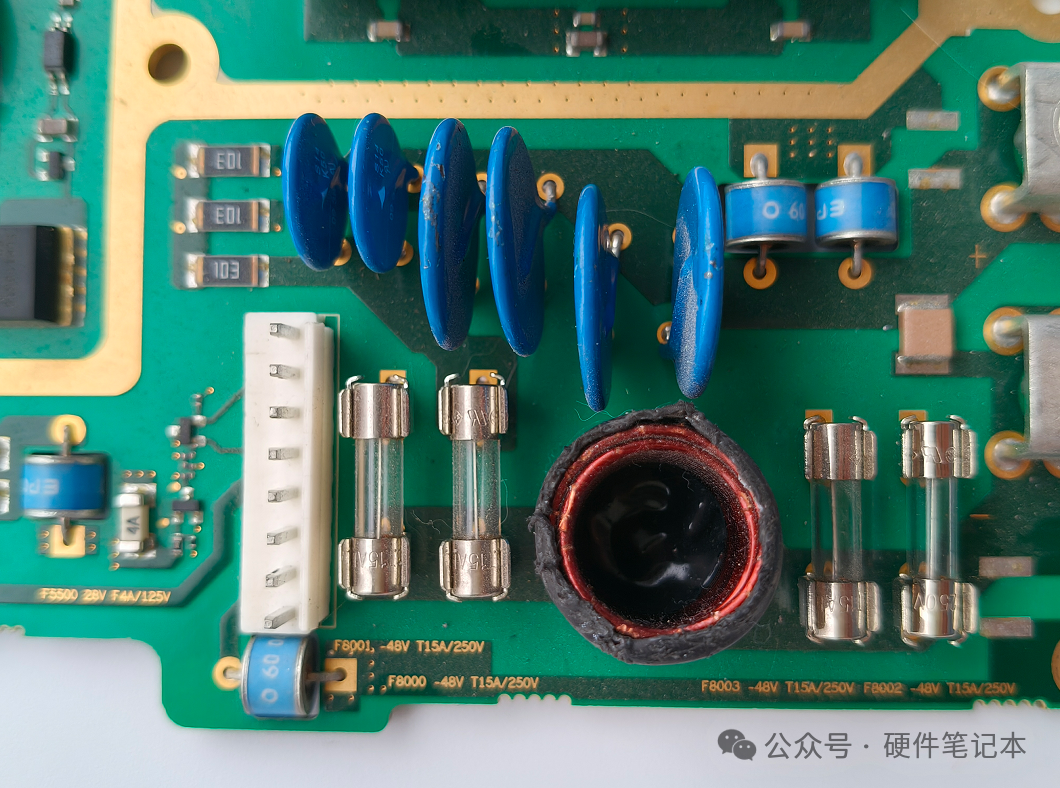

电源输入部分配备了4个保险管和多个压敏电阻，用于过流和防雷保护。每个保险管规格为15A/250V，因此板卡的总输入电流设计应不超过60A。
电源入口防护器件

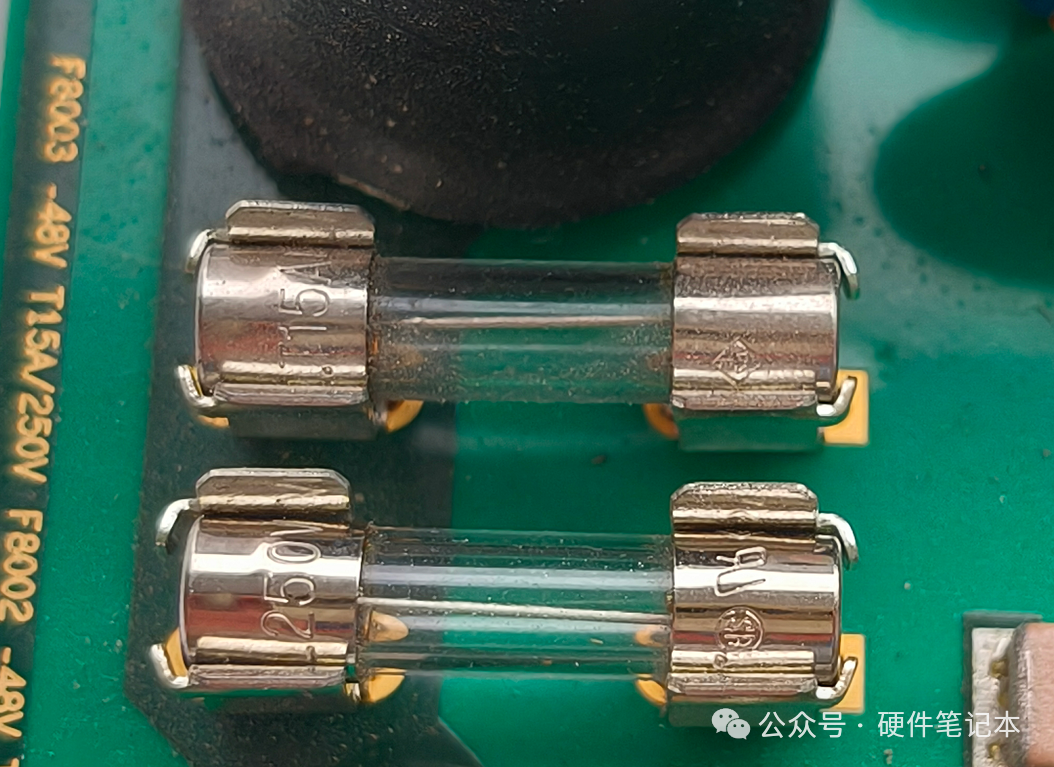

保险管规格特写
特殊器件与布线工艺

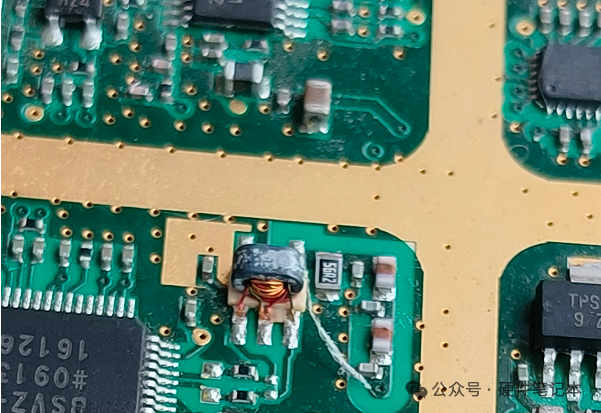

板中央发现一个五引脚的电感/变压器类器件，其具体用途需结合完整原理图分析。
特殊电感/变压器
器件背面引脚

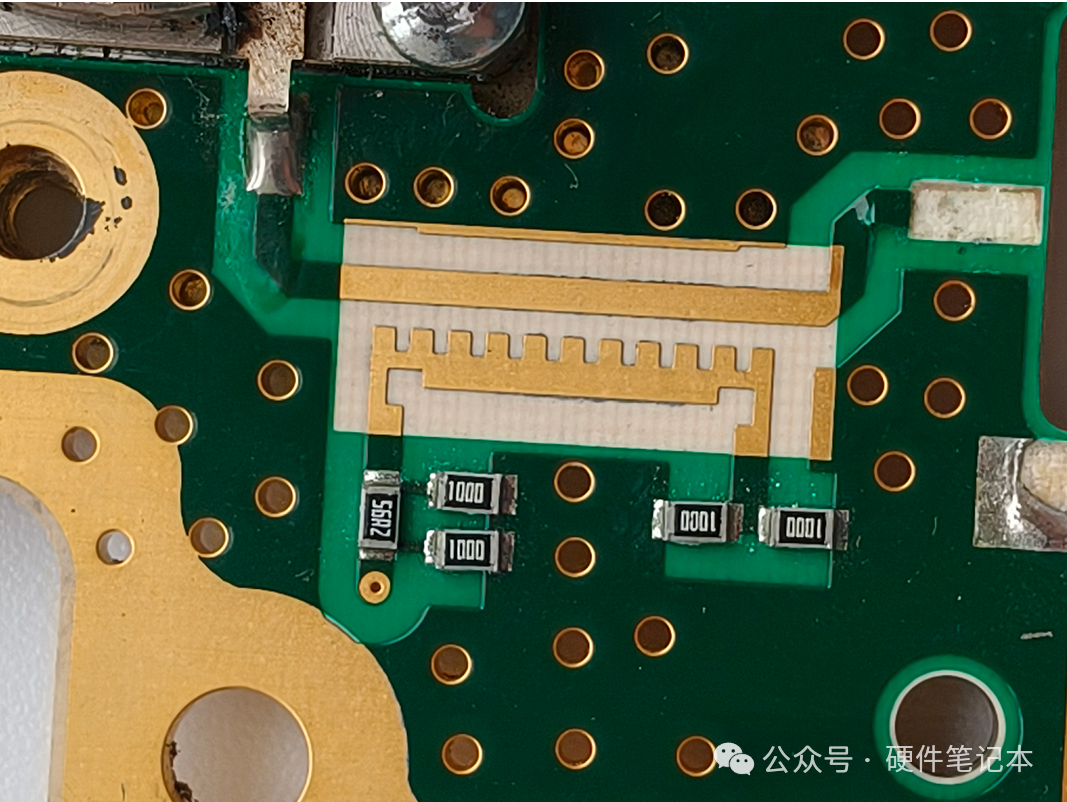

最体现硬件设计功力的是其布线。在高速或射频电路设计中，为了满足时序要求或阻抗匹配，常常会看到蛇形走线。这种精密的布线设计是保证信号完整性的关键，也体现了计算机体系结构与信号完整性在硬件设计中的深度应用。
电阻间的特殊走线

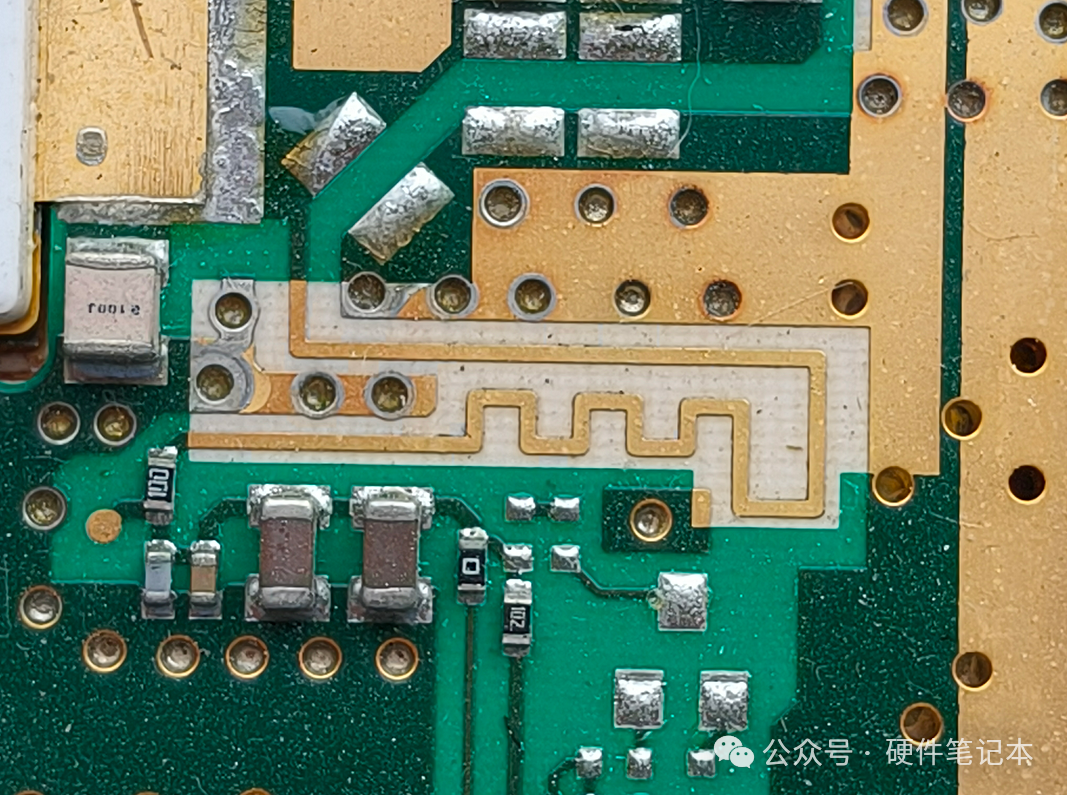

蛇形走线示例

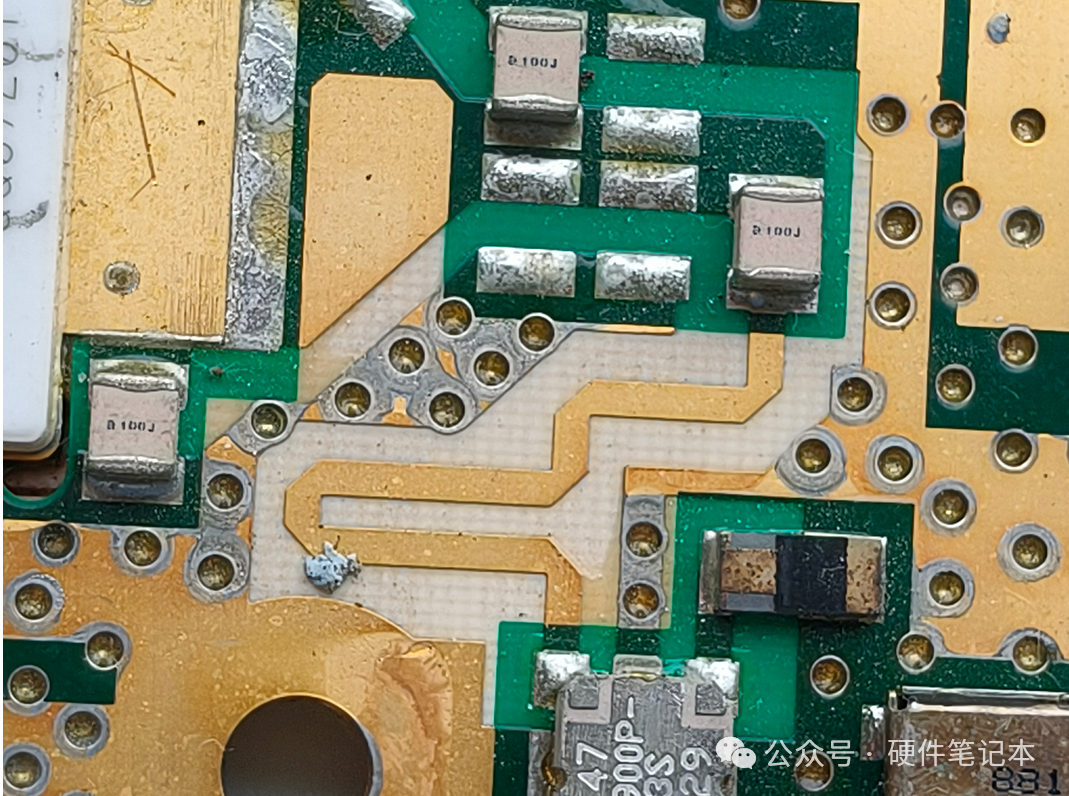

贴片元件布局

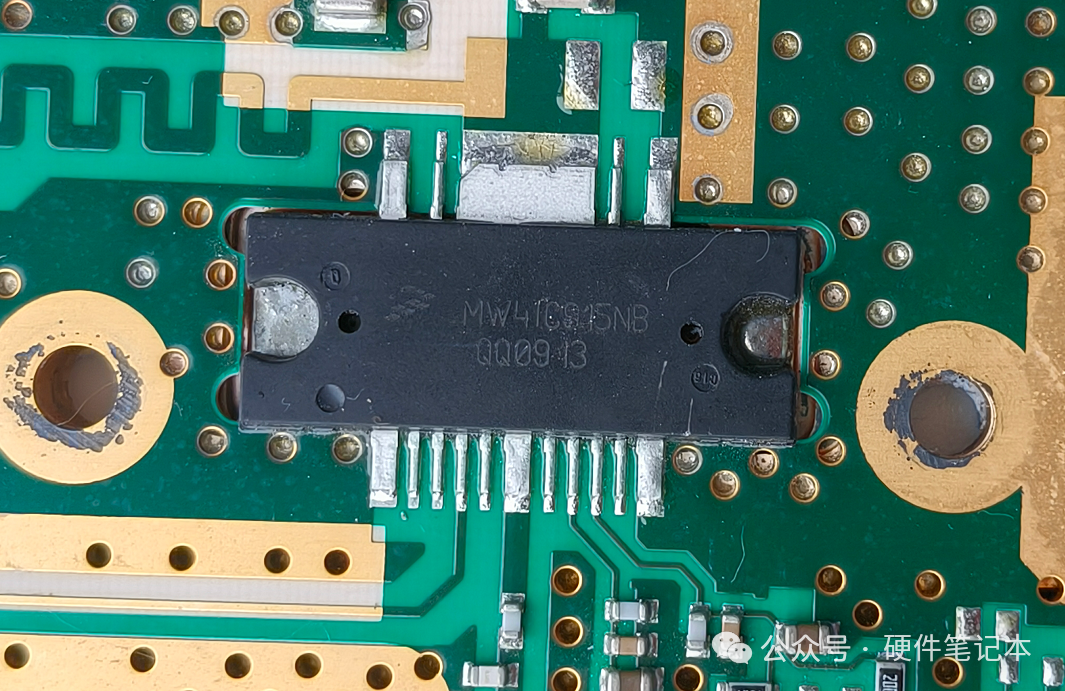

此外，板上还有一些丝印不清或难以查询的器件，例如标有“MW41915NB”的芯片，以及多颗ADI（亚德诺半导体）的芯片如AD80205，这些可能为定制料或停产型号。
未知封装芯片

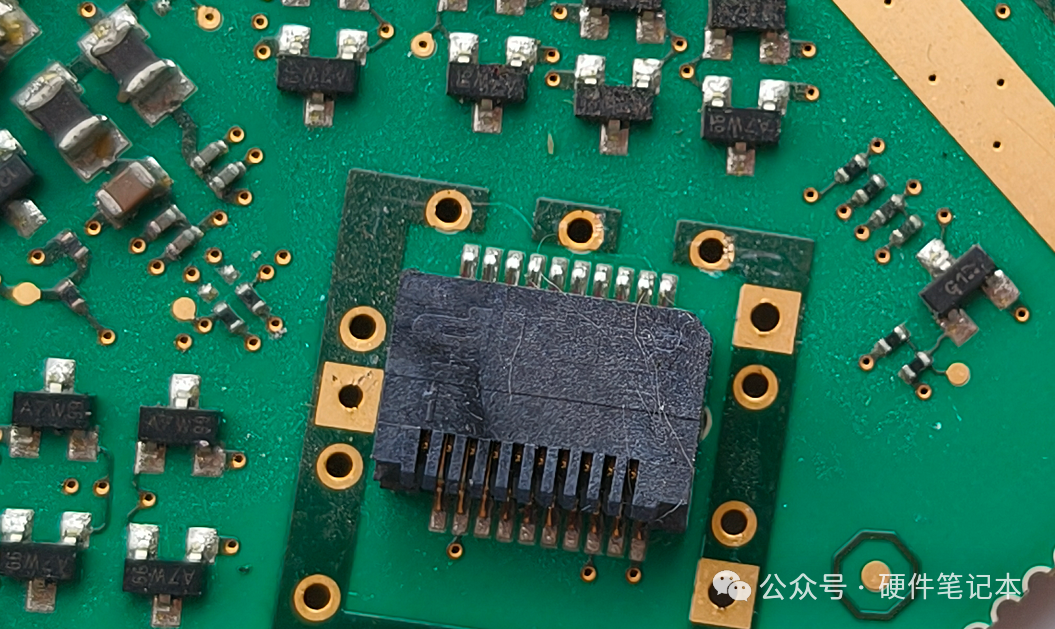

无丝印器件

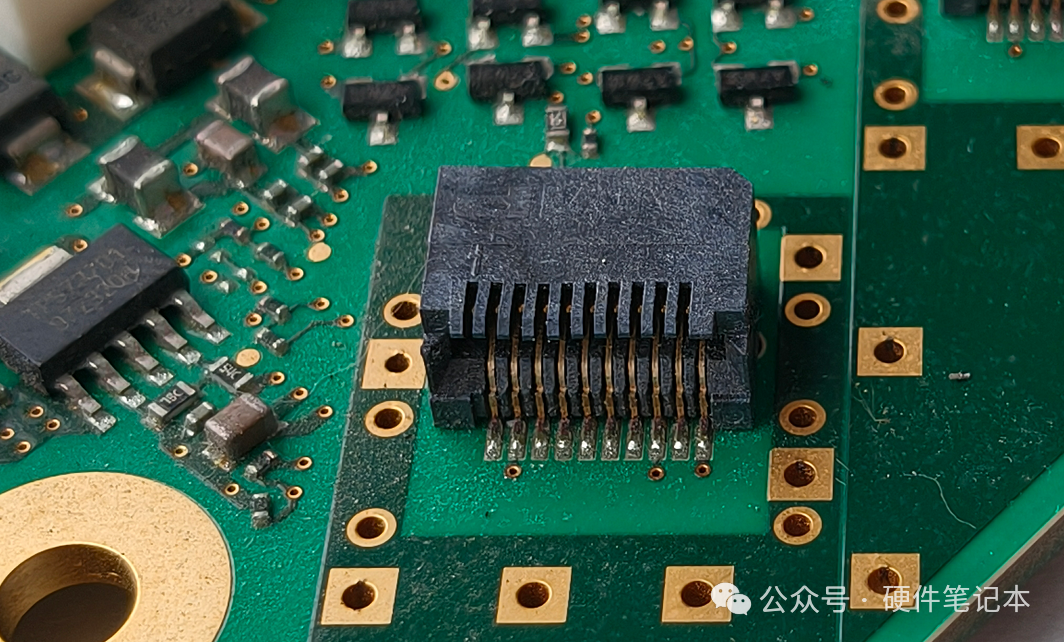

芯片侧面

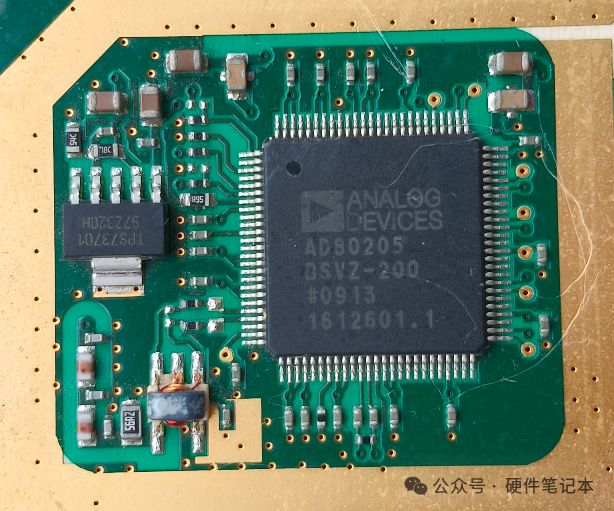

ADI模拟芯片
结语
这类通信基站主板设计复杂，工艺精湛，是硬件技术的集大成者。无论是其采用的FPGA架构，还是为应对高速信号而设计的PCB布线，都蕴含着深厚的编译原理与硬件描述语言知识及工程智慧。
欣赏此类板卡，不仅能提升对硬件之美的感知，也能从回收角度理解电子产品的全生命周期价值。本文仅展示了部分细节，更多高清大图可供硬件爱好者与工程师研究参考。
对于技术爱好者而言，深入分析一块复杂板卡，是最好的学习方式之一。欢迎在专业的技术社区交流硬件设计、PCB工艺与电子回收相关的更多话题。
